使用三線式接近開關控制變頻器多段速，核心思路是將接近開關作為位置傳感器，通過變頻器的數字輸入端子（DI）來切換預設的多段速度。

接線主要涉及接近開關與變頻器的連接，以及變頻器輸出到電機的線路。以下是具體的方法和步驟。

第一步：理解關鍵部件與準備工作

在開始接線前，需要先分清幾個關鍵點：

三線式接近開關：通常有三根線，需要特別注意區分NPN型和PNP型，它們的接線方式不同。

棕色線 (Brown)：電源正極（通常接+24V DC）。

藍色線 (Blue)：電源負極（接0V/GND）。

黑色線 (Black)：信號輸出線。對于NPN型，有信號時輸出低電平（0V）；對于PNP型，有信號時輸出高電平（+24V）。

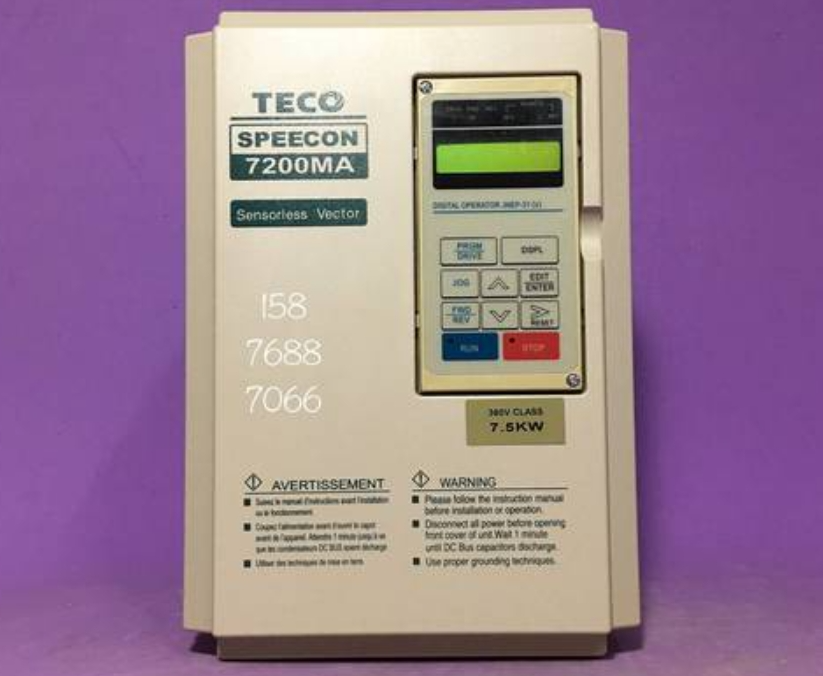

變頻器：大部分變頻器都支持多段速控制和端子控制模式。你需要確認你的變頻器具備以下功能：

有多個數字輸入端子（如X1, X2, X3...），可以接收外部開關信號。

支持通過參數設置，將特定端子的通斷組合與某個運行頻率綁定。

準備工作：

確認類型：查看接近開關外殼，確認它是NPN型還是PNP型。同時，檢查變頻器說明書，確認其數字輸入端子的公共端是共正極還是共負極，這決定了接近開關的選型。

準備工具：根據電流大小準備合適規格的電線、螺絲刀、萬用表等。

第二步：接線（分三步走）

將整個系統連接起來，分為電源、信號和電機三部分。

1. 接近開關的電源接線

將接近開關的棕色線和藍色線分別連接到DC 24V開關電源的正極和負極，為其供電。

2. 信號線連接（最關鍵的一步）

將接近開關的黑色信號輸出線連接到變頻器的數字輸入端子（例如X1）上。

關鍵點：如果變頻器的數字輸入是共負極（即公共端COM接0V），那么當接近開關導通時，需要向端子提供+24V的信號，此時應選用PNP型接近開關。

如果變頻器的數字輸入是共正極（即公共端COM接+24V），那么當接近開關導通時，需要向端子提供0V的信號，此時應選用NPN型接近開關。

注意：一些資料建議在接近開關和變頻器之間增加中間繼電器作為過渡，尤其是在線路較長或環境干擾較大的情況下，這樣可以起到隔離和保護的作用，讓信號傳輸更可靠。

3. 變頻器到電機的接線

按照變頻器說明書，將三相電源接入變頻器，變頻器的輸出端U、V、W接到電機上。這部分接線是固定的，與接近開關無關。

第三步：變頻器參數設置（實現多段速）

硬件連接好后，需要設置變頻器參數來定義多段速的觸發邏輯。

設定控制模式：將變頻器的命令源設置為端子控制模式，使其響應數字輸入端子的信號。

定義端子功能：在參數中，將你已經接好線的端子（如X1）分配給一個特定的多段速指令，例如“多段速頻率1”或“正轉運行”。

預設多段速頻率：在變頻器的參數組中，找到多段速頻率設置項。例如，你可以將“多段速頻率1”設置為20Hz，“多段速頻率2”設置為50Hz。當不同的端子組合被激活時，變頻器就會自動切換到對應的頻率。

調試與優化：完成設置后，進行實際測試。如果電機在到達接近開關位置時停止得不夠準確，有輕微過沖，可以在變頻器中適當調整減速時間來改善定位效果。

一些補充提醒

注意電壓匹配：確保接近開關的工作電壓（通常是DC 24V）與你的供電電源一致，切勿接入AC 220V，以免損壞開關。

注意抗干擾：接近開關的信號線應盡量遠離變頻器的動力線（電機線），避免電磁干擾造成誤動作。如果兩者必須交叉，應垂直交叉，不要平行走線。

關于“三線控制”：你提到的“三線式”可能指接近開關的三根線，也可能指變頻器的“三線式控制模式”。后者通常是指用啟動、停止、正反轉三個按鈕來控制電機。這兩種“三線”概念不同，做項目時需要區分清楚。
