隨著智能家居理念普及與節能靜音需求升級，智能洗衣機已成為現代家庭核心電器。電源與電機驅動系統作為整機“心臟與肌肉”，為排水泵、循環泵、門鎖、閥等關鍵負載提供精準電能轉換與控制，而功率MOSFET的選型直接決定系統效率、可靠性、噪聲及成本。本文針對洗衣機對強驅動、高可靠、低待機功耗的嚴苛要求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。
一、核心選型原則與場景適配邏輯

圖1: 洗衣機方案功率器件型號推薦VBC1307與VBGQF1405與VBK5213N與VBQF1208N與VBK4223N與VB1240B與VBK2101K與產品應用拓?fù)鋱D_01_total

（一）選型核心原則：四維協同適配
MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與系統工況精準匹配：
1. 電壓裕量充足：針對12V/24V主流控制總線及220VAC整流后高壓母線，額定耐壓預留充足裕量，應對反峰電壓與電網波動。
2. 低損耗優先：優先選擇低Rds(on)以降低傳導損耗，關注Qg與Coss以優化開關損耗，適配頻繁啟停與長時間運行需求，提升能效并降低溫升。
3. 封裝匹配需求：大電流負載（如排水泵）選熱阻低、電流能力強的DFN封裝；中小功率負載（如門鎖、閥）選SOT/SC70等小型化封裝，平衡空間與散熱。
4. 可靠性冗余：滿足潮濕環境下的長期耐久性，關注高濕環境下的穩定性、寬結溫范圍及強抗干擾能力。
（二）場景適配邏輯：按負載類型分類
按負載功能分為三大核心場景：一是水泵電機驅動（動力與排水），需承受啟停沖擊與堵轉電流；二是閥門與門鎖控制（功能執行），需高可靠通斷與低待機功耗；三是輔助電源與信號切換（系統支撐），需高集成度與低電壓驅動。實現參數與需求精準匹配。
二、分場景MOSFET選型方案詳解
（一）場景1：排水泵/循環泵驅動（50W-150W）——?jiǎng)恿诵钠骷?br /> 排水泵電機需承受較大連續電流與高啟停峰值電流，要求高可靠性驅動。
推薦型號：VBGQF1405（N-MOS，40V，60A，DFN8(3x3)）

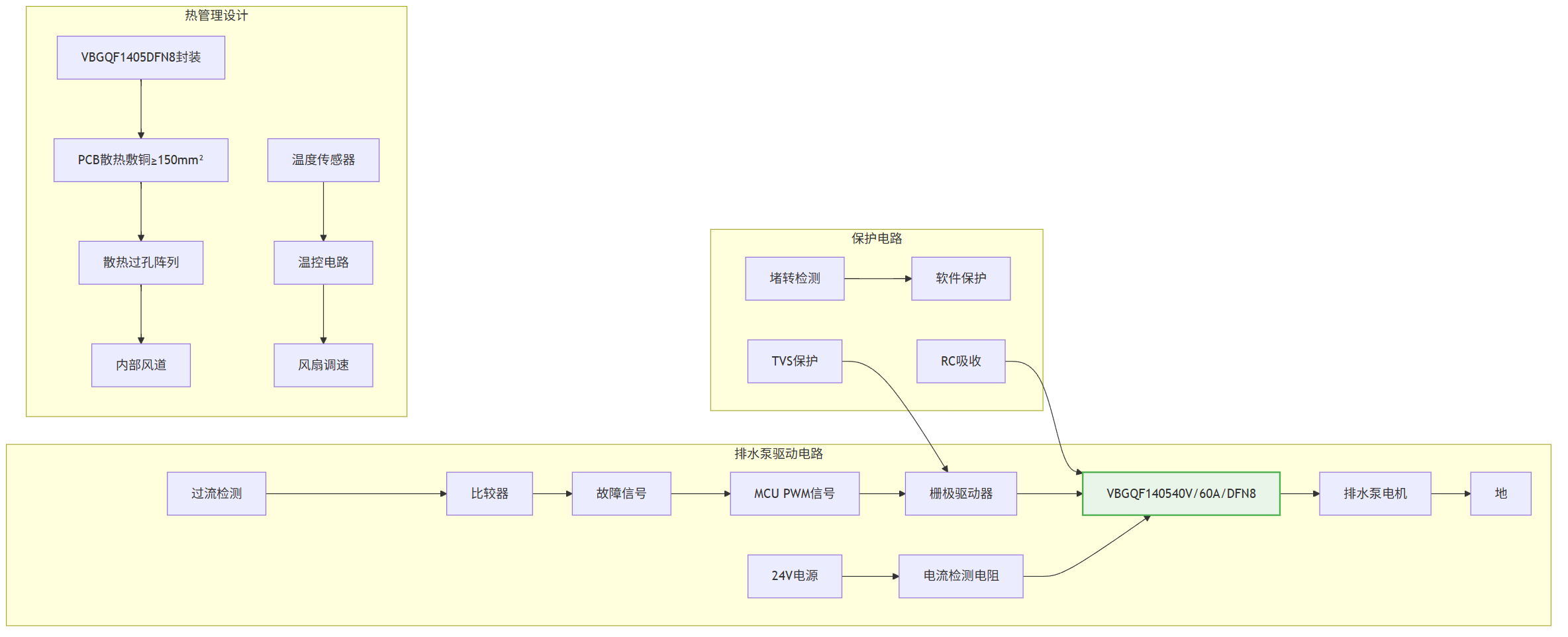

圖2: 洗衣機方案功率器件型號推薦VBC1307與VBGQF1405與VBK5213N與VBQF1208N與VBK4223N與VB1240B與VBK2101K與產品應用拓?fù)鋱D_02_pump

- 參數優勢：SGT技術實現10V下Rds(on)低至4.2mΩ，60A連續電流（峰值≥120A）輕松應對泵類啟停沖擊；DFN8封裝熱阻低、寄生電感小，利于散熱與降低噪聲。
- 適配價值：傳導損耗極低，如24V/100W排水泵（約4.2A）單管損耗僅約0.07W，驅動效率高；封裝支持良好散熱，保障在洗衣機潮濕、振動環境下的長期可靠性。
- 選型注意：確認水泵工作電壓與堵轉電流，預留足夠電流裕量；DFN封裝需搭配足夠面積敷銅散熱，并配套過流保護電路。
（二）場景2：進水閥/門鎖控制——功能執行器件
閥門與門鎖為感性負載，功率中等，要求高可靠開關與低待機功耗。
推薦型號：VBC1307（N-MOS，30V，10A，TSSOP8）
- 參數優勢：30V耐壓適配12V/24V控制總線，10V下Rds(on)低至7mΩ，導通損耗??；TSSOP8封裝在有限空間內提供良好散熱與布線便利性；1.7V低Vth便于MCU直接驅動。
- 適配價值：實現進水閥的快速精準通斷，響應速度快；低導通電阻有助于降低整體功耗，提升能效。
- 選型注意：閥為感性負載，漏極需并聯續流二極管；柵極串聯電阻抑制振鈴，潮濕環境注意PCB防護設計。
（三）場景3：輔助電源路徑管理/信號切換——系統支撐器件
用于電源分配或小信號切換，要求低功耗、高集成度與小型化。
推薦型號：VBK5213N（Dual-N+P，±20V，3.28A/-2.8A，SC70-6）
- 參數優勢：SC70-6超小封裝內集成互補的N溝道和P溝道MOSFET，節省超過70%的PCB空間；極低的閾值電壓（1.0V/-1.2V）確保能被1.8V/3.3V低壓MCU直接驅動。
- 適配價值：非常適合用于低功耗待機電路的電源路徑選擇開關或信號電平轉換，助力整機待機功耗降至0.5W以下；高集成度簡化外圍電路。
- 選型注意：確認信號電壓與電流范圍，避免超限使用；注意靜電防護，布局時遠離功率發熱源。
三、系統級設計實施要點
（一）驅動電路設計：匹配器件特性
1. VBGQF1405：配套專用電機驅動IC或預驅，柵極驅動電阻優化開關速度，減少EMI。

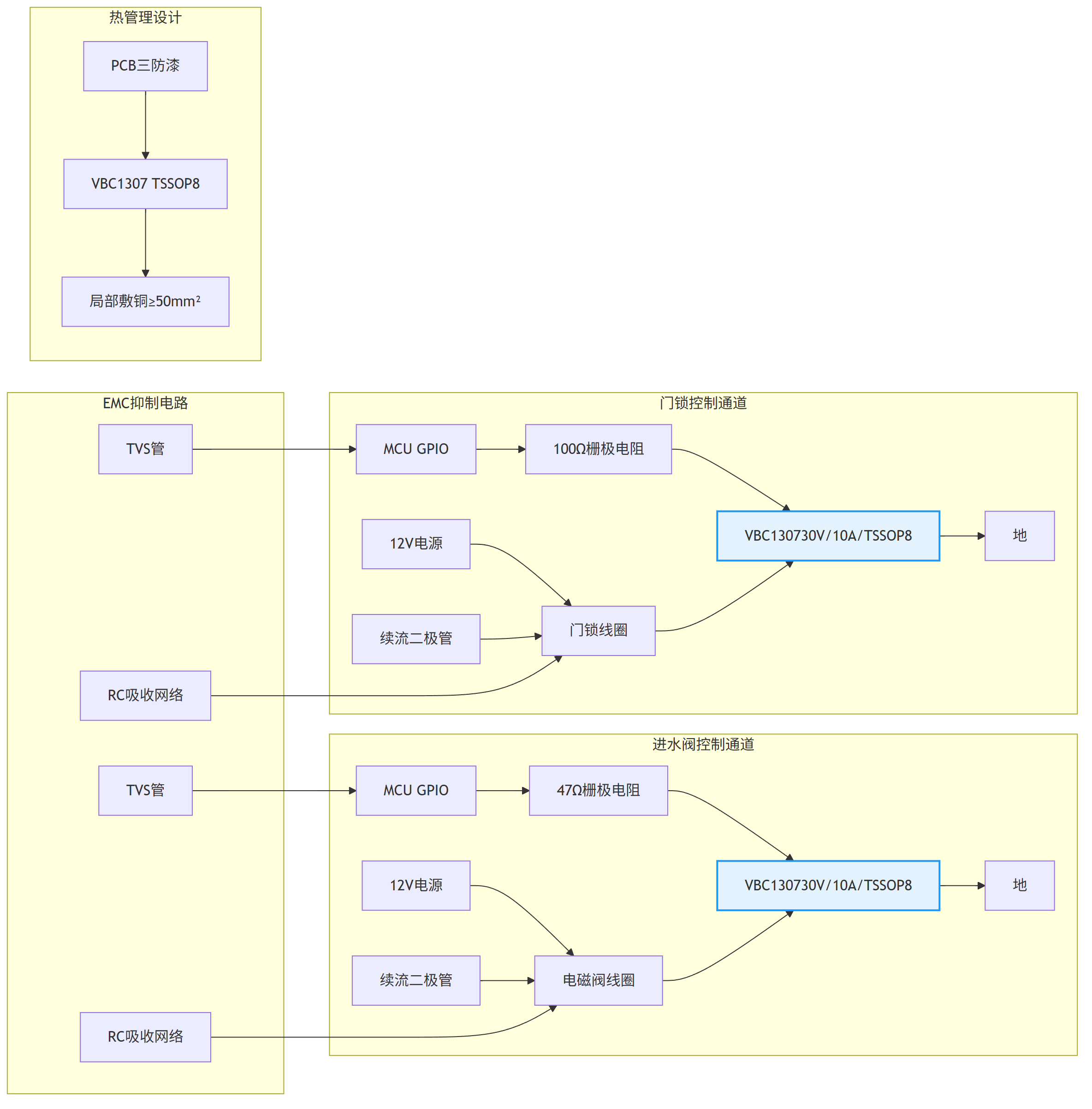

圖3: 洗衣機方案功率器件型號推薦VBC1307與VBGQF1405與VBK5213N與VBQF1208N與VBK4223N與VB1240B與VBK2101K與產品應用拓?fù)鋱D_03_valve

2. VBC1307：可由MCU GPIO直接驅動，柵極串聯47Ω-100Ω電阻；驅動感性負載時，確保續流回路低阻抗。
3. VBK5213N：低壓MCU GPIO可直接驅動，注意上下管防止共通邏輯設計。
（二）熱管理設計：分級散熱
1. VBGQF1405：重點散熱，采用≥150mm2敷銅并增加散熱過孔，確保在洗衣機機箱內有限通風下的溫升可控。
2. VBC1307：局部≥50mm2敷銅即可滿足一般散熱需求。
3. VBK5213N：小電流應用，常規布局即可，無需特殊散熱。
整機布局需避免功率器件集中于密閉空間，利用內部風道或金屬底板輔助散熱。
（三）EMC與可靠性保障
1. EMC抑制
- 1. VBGQF1405驅動的電機線纜可采用磁環或共模電感濾波。
- 2. VBC1307控制的閥門線圈兩端并聯RC吸收電路或TVS管。
- 3. 強電弱電區域嚴格分區，數字地與功率地單點連接。
2. 可靠性防護
- 1. 降額設計：考慮高溫高濕環境，電流電壓均需降額使用，如VBGQF1405在85℃環境下降額至70%。
- 2. 過流/堵轉保護：水泵回路必須設置硬件過流檢測與MCU軟件堵轉保護。
- 3. 防潮與絕緣：所有功率MOSFET相關焊盤及走線需增加三防漆覆蓋，高壓部分加強爬電距離。

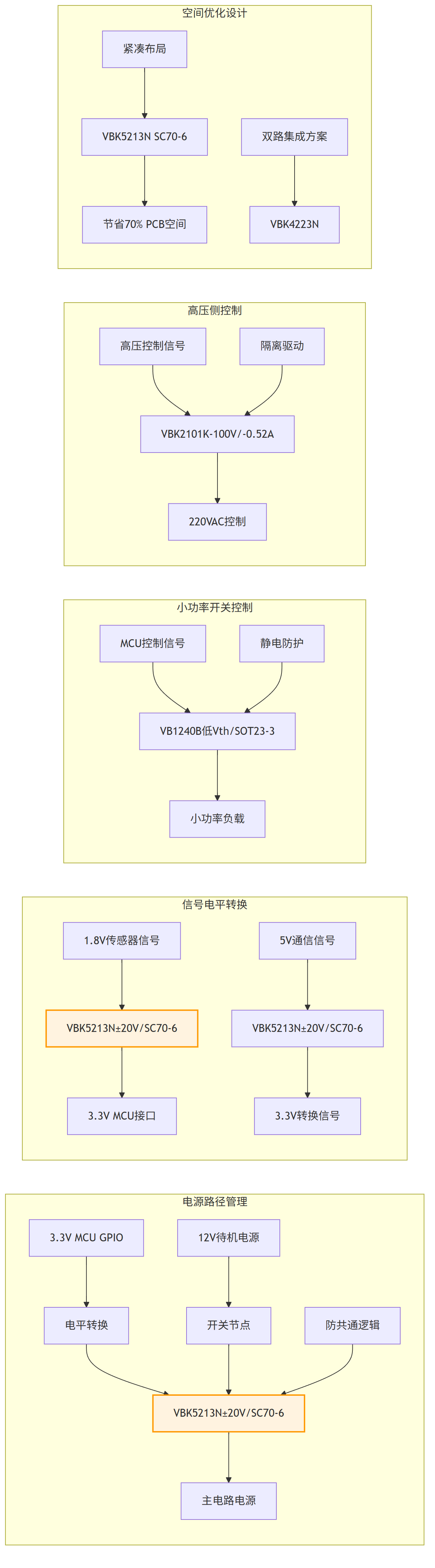

圖4: 洗衣機方案功率器件型號推薦VBC1307與VBGQF1405與VBK5213N與VBQF1208N與VBK4223N與VB1240B與VBK2101K與產品應用拓?fù)鋱D_04_aux

四、方案核心價值與優化建議
（一）核心價值
1. 高可靠驅動：針對水泵、閥門等關鍵負載優選高電流、低損耗器件，保障洗衣周期內頻繁動作的可靠性。
2. 能效與靜音兼顧：低Rds(on)器件降低導通損耗，優化驅動降低水泵振動噪聲。
3. 高集成與低成本：通過器件精準選型與小型化封裝應用，在控制成本的同時提高PCB空間利用率。
（二）優化建議
1. 功率適配：更大功率（>150W）的直驅電機可考慮選用VBQF1208N（200V/9.3A）用于高壓母線側。
2. 集成度升級：多路閥控制可選用雙路集成的P溝道器件如VBK4223N，節省空間。
3. 特殊需求：對靜電敏感的控制板，可選用VB1240B（低Vth，SOT23-3）用于信號通斷，提升抗干擾能力。
4. 高壓側開關：如需控制220VAC輸入的通斷，可選用VBK2101K（-100V/-0.52A）用于小功率輔助電源的初級側控制。
功率MOSFET選型是洗衣機電控系統高效、可靠、靜音、低成本的核心。本場景化方案通過精準匹配負載需求，結合系統級設計，為研發提供全面技術參考。未來可探索智能功率模塊（IPM）在變頻電機驅動上的應用，助力打造下一代高性能智能洗衣機產品。
