JL杰理AC696N開發板使用說明_AC6966B開發板簡介

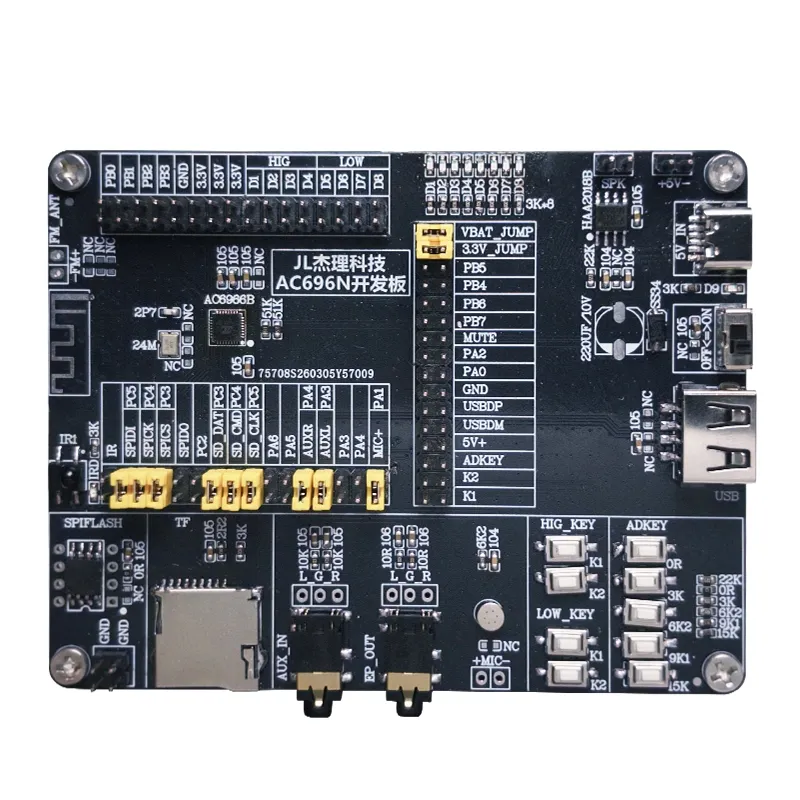

開發板使用的是杰理的雙模藍牙音頻芯片AC6966B-QFN32。這款芯片隸屬于AC696N系列，此系列的芯片是發布于2019年的產品，RAM 空間是 128KByte，時鐘最大是 240MHZ ，生產工藝：12 寸晶元 44nm 工藝。

AC696N系列的芯片，最大的特點就是性價比最高，是目前杰理的整個藍牙音頻產品線最便宜的芯片，功能使用上面相對還好，開發sdk完整度也很高，定位于走量型的產品

而AC6966B這一顆芯片的初步特點如下：完整的詳見datasheet

• 內置了512KByte的存儲空間，開發靈活度大
• 32位DSP/DAC、ADC、PDM數字MIC、雙通道MUX

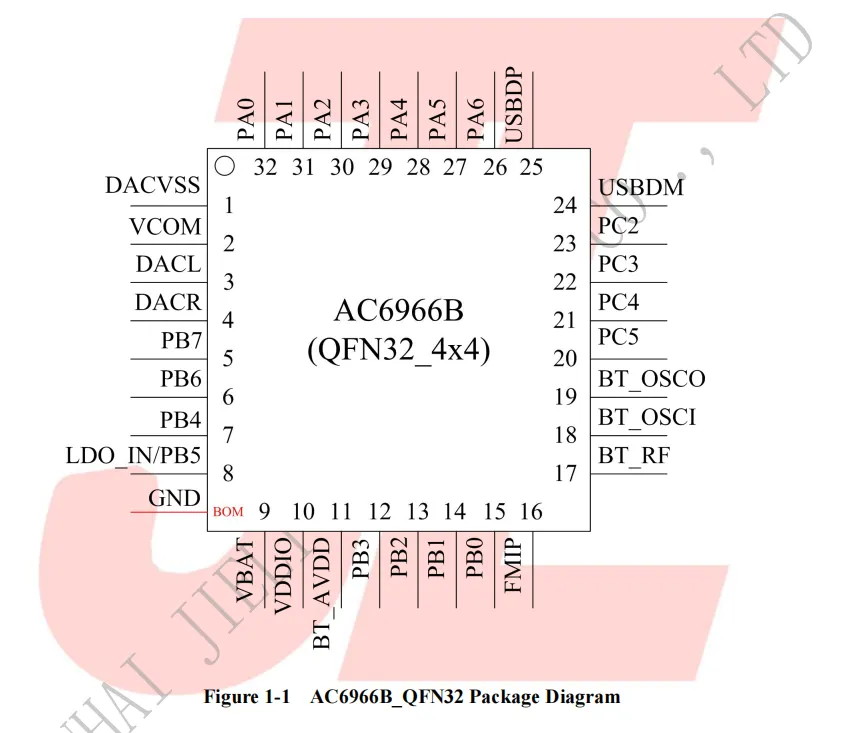

• QFN32的封裝，可以直接使用的IO口達到21個，USB/TIMER/SPI/IIC/UART/ADC/GPIO基本的外設也都有
• 生命周期長，市場的用量巨大，性價比最高

同屬于AC696N系列的芯片，主流的型號有

【AC6966B-QFN32】【AC6965E-QSOP24】【AC6969D-SOP16】

其他的型號就不做介紹了，因?yàn)橛昧坎欢?，生命周期有限，不推薦使用

總之，記住一個特點即可：音質要求不高的小音箱應用場景，選擇AC6966B就不會錯

AC6966B特性

中央處理

• 32位DSP支持硬件浮點單元(FPU)
• 最高160MHz可編程處理器
• 64向量中斷
• 4級中斷優先級

DSP音頻處理

• 支持BT音頻的SBC、AAC音頻解碼
• 支持藍牙電話的mSBC語音編解碼器
• 支持MP2、MP3、WMA、APE、FLAC、 AAC、 MP4、 M4A、 WAV、AIF、AIFC音頻解碼
• 用于語音處理的丟包隱藏(PLC)
• 聲學回聲消除/抑制(AEC,AES)
• 單/雙麥克風環境噪聲消除(ENC)
• 多頻段DRC限幅器
• 用于語音效果的10段均衡器配置

音頻編解碼器

• 雙通道16位DAC，信噪比≥95dB
• 單聲道16位ADC，信噪比≥90dB
• 支持8KHz/11.025KHz/16KHz/22.05KHz/24KHz/32KHz/44.1KHz/48KHz采樣率
• 一個模擬麥克風放大器，內置麥克風偏置發生器
• 支持兩個PDM數字麥克風輸入
• 雙通道單聲道模擬MUX
• 支持DAC路徑的無電容、單端和差分模式
• 支持16歐姆和32歐姆揚聲器負載

藍牙

• 符合Bluetooth V5.1+BR+EDR+BLE規范
• 滿足Classl、Class2和Class3發射功率要求
• 支持GFSK和π/4 DQPSK所有數據包類型
• 提供+6dBm發射功率，
• 接收靈敏度為-90dBm
• 快速AGC以增強動態范圍
• 支持a2dplavctplavdtplavrcplhfplspplsmplattlgaplgattlrfcommsdpV2cap profile

外設

• 一個全速USB2.0OTG控制器
• 六個多功能32位定時器，支持捕獲和PWM模式
• 三個全雙工基本UART，UARTO和UART1支持DMA模式
• 三個SPI接口支持主機和設備模式
• 一個硬件IIC接口支持主機和設備模式
• 用于模擬采樣的10位ADC
• 所有GPIO支持外部喚醒/中斷

管理單元

• 用于內部數字和模擬電路供電的低壓LDO
• 軟關機模式下電流消耗為3uA
• 內置LD0，支持核心、1/O、藍牙和閃存
• VBAT為2.2V至5.5V
• VDDIO為2.2V至3.6V
