混合背接觸（BC）硅太陽能電池融合了TOPCon結構的電子選擇性接觸、硅異質結（SHJ）結構的空穴選擇性接觸，以及交叉指式背接觸（IBC）的器件布局。盡管已有研究實現了27.8%的效率，但該架構相較于傳統BC電池的深層優勢尚未被充分揭示。本研究采用美能全光譜橢偏儀精確表征多層膜結構，為梯度硼摻雜、a-SiOx鈍化及160μm厚度下的單向載流子輸運設計提供了關鍵光學參數支撐。

本研究利用混合BC架構的設計靈活性，采用多功能前表面層，同時實現陷光與鈍化功能；同時優化了背面載流子選擇性接觸的載流子收集能力與工藝兼容性。研究表明，最優晶體硅吸收層厚度可增加至160μm，最終實現了認證效率達27.62%的產業化兼容晶體硅太陽能電池。

混合BC電池結構設計與優勢

Millennial Solar

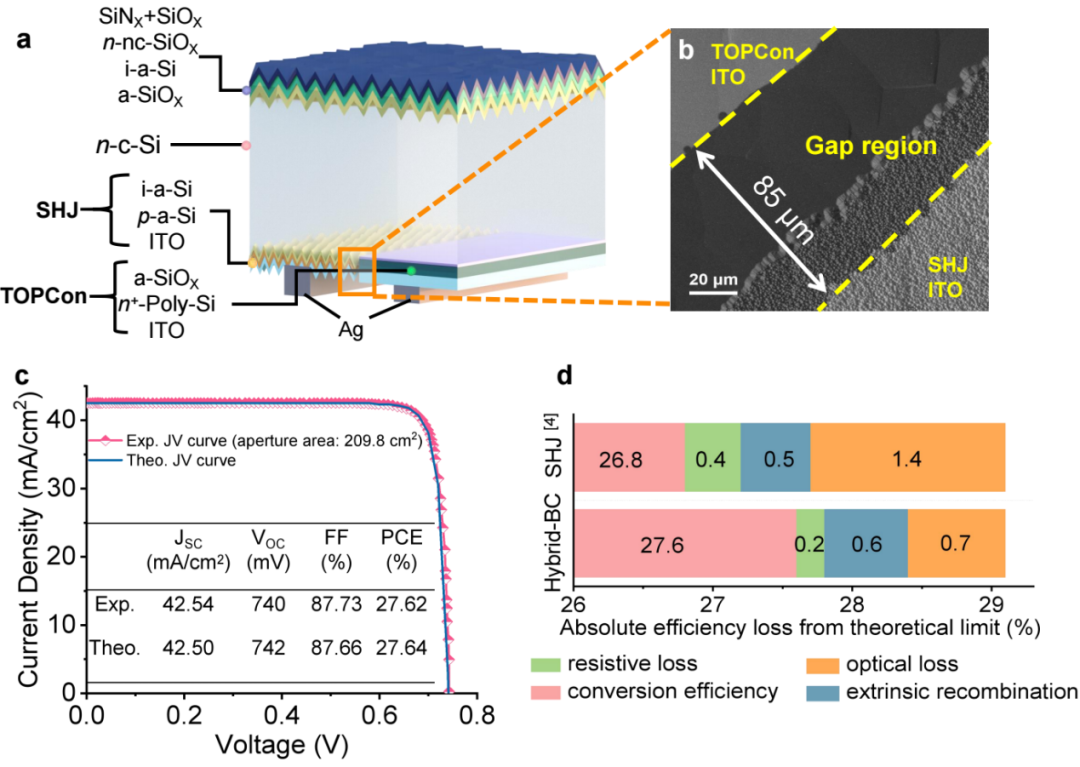

(a)混合BC太陽能電池結構示意圖。(b)掃描電子顯微鏡圖像。(c)測量電流-電壓特性以及理論計算結果。(d) SHJ太陽能電池與本工作中混合BC太陽能電池相對于理論極限的絕對效率損失

為協同發揮TOPCon、SHJ與IBC技術的優勢，本研究設計了混合BC太陽能電池。在背面，采用TOPCon結構（a-SiOx / n?-poly-Si）形成電子選擇性接觸，并采用SHJ結構（i-a-Si / p-a-Si）形成空穴選擇性接觸。n?-poly-Si層具有良好的化學與熱穩定性，可耐受后續激光開槽與濕法刻蝕等工藝。正面則通過去除電極，并用雙層減反膜（SiOx / SiNx）結合n-nc-SiOx / i-a-Si / SiOx疊層結構，最小化光學損失與表面復合。SiNx的高折射率與SiOx的低折射率相結合，改善了折射率匹配，增強了陷光效果。n-nc-SiOx層提供場效應鈍化，進一步降低表面復合。

該混合設計帶來多項關鍵優勢：（1）背面p型接觸中的梯度能帶結構改善了空穴輸運，降低串聯電阻，提升填充因子；（2）SiOx鈍化層應用于正面和背面n型接觸，抑制了c-Si表面外延或?qū)\晶硅缺陷的形成，提升了開路電壓；（3）正面無金屬柵線，減少了光學遮光損失，提升了短路電流密度。

梯度硼摻雜提升空穴收集

Millennial Solar

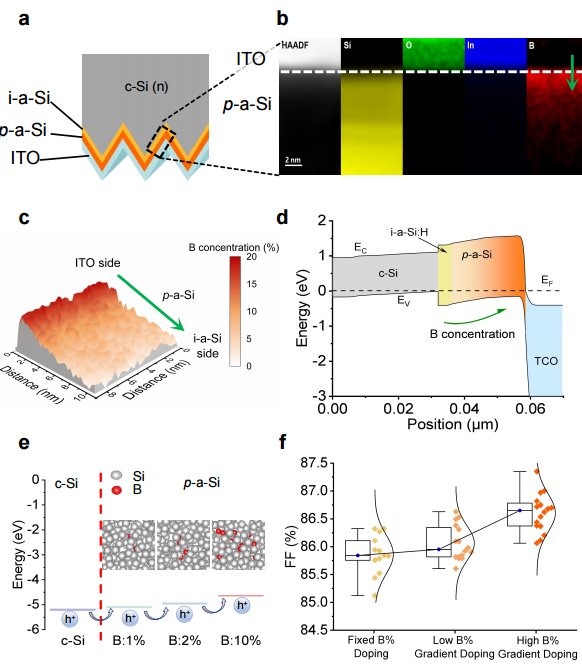

(a)混合BC電池中作為p型接觸層的SHJ衍生結構。(b,c) p型接觸層的電子能量損失譜，以及p-a-Si層中從ITO側到i-a-Si側的梯度硼摻雜濃度空間分布。(d,e) 從器件模擬和第一性原理計算獲得的p型接觸層中的能帶彎曲，以及梯度硼摻雜誘導的p-a-Si層價帶頂工程，用于增強空穴輸運。(f) 通過p-a-Si層梯度硼摻雜實現填充因子提升的實驗驗證

通過在p-a-Si層中構建硼濃度梯度，形成價帶頂梯度，誘導內建電場方向與空穴輸運方向一致，從而加速空穴漂移、縮短界面停留時間，降低復合概率。研究對比了均勻摻雜、低梯度摻雜與高梯度摻雜三種結構，實驗與模擬一致表明，高梯度摻雜可使填充因子從85.8 %提升至87.7 %，串聯電阻從1.9 mΩ降至1.1 mΩ，效率絕對提升0.9 %。EELS分析證實了硼濃度的空間梯度分布。

SiOx鈍化抑制界面缺陷

Millennial Solar

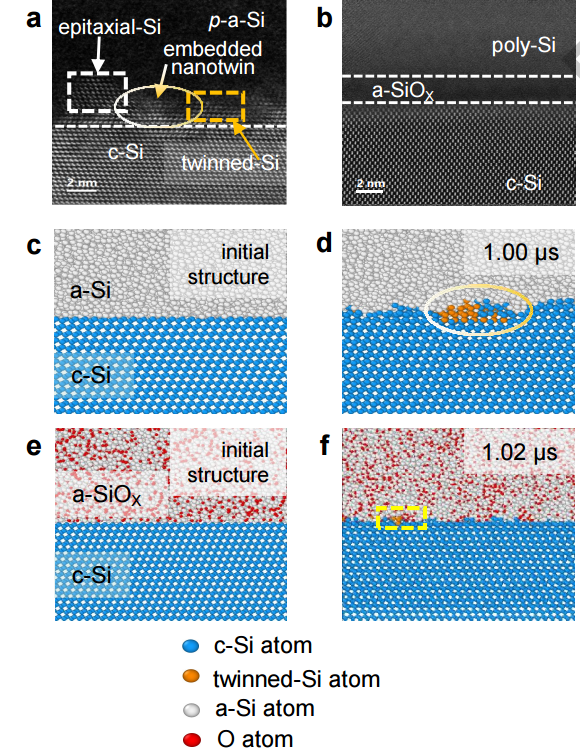

(a) 高角環形暗場掃描透射電子顯微鏡圖像顯示i-a-Si/c-Si界面處的外延硅和孿晶硅缺陷。(b) HAADF-STEM圖像呈現光滑的i-a-SiOX/c-Si界面形貌。(c, d) i-a-Si/c-Si界面的初始結構以及微秒尺度分子動力學模擬后產生外延硅和孿晶硅缺陷的結構。(e, f) a-SiOX/c-Si界面的初始結構以及微秒尺度分子動力學模擬后保持光滑的界面形貌

i-a-Si/c-Si界面易形成外延硅或?qū)\晶硅缺陷，成為復合中心。本研究引入i-a-SiOx鈍化層，通過氧摻雜將界面勢壘提高0.2 eV，有效抑制非晶硅的晶化轉變。HAADF-STEM與分子動力學模擬顯示，a-SiOx/c-Si界面在長時間模擬后仍保持光滑，少子壽命從2.5 ms提升至3.4 ms。由于a-SiOx帶有固定正電荷可能阻礙空穴輸運，故僅用于正面與n型接觸層，背面p型接觸仍保留i-a-Si鈍化。

最優厚度提升至160μm

Millennial Solar

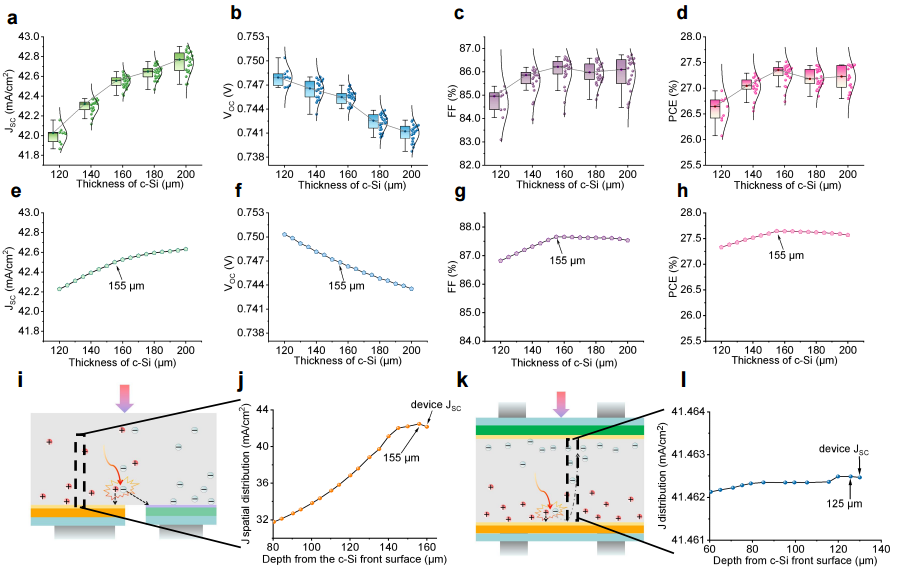

(a-d)實驗測量的混合BC電池JSC、VOC、FF和效率隨c-Si厚度的變化。(e-h)器件模擬結果顯示混合BC電池JSC、VOC、FF和效率隨c-Si厚度的變化。(i, k) 混合BC電池與SHJ電池的載流子輸運路徑對比。(j, l) 混合BC電池與SHJ電池的電流密度分布隨c-Si厚度的變化對比

混合BC電池的最優c-Si厚度為160μm，高于SHJ的125μm。其原因在于載流子輸運機制不同：SHJ中電子需往返前后表面，增加遷移距離與體復合風險；而混合BC中電子與空穴均在背面收集，形成單向輸運路徑，縮短遷移距離，允許使用更厚的吸收層以增強光子吸收。實驗驗證，160μm厚器件實現27.62 %效率（JSC = 42.54 mA/cm2，VOC = 740 mV，F(xiàn)F = 87.73%），優于120μm器件的26.95%與SHJ基準的26.81%。模擬與實驗結果高度吻合，效率提升主要來自光學損失降低與電阻損失減少。

混合BC電池在IBC架構中實現了TOPCon與SHJ技術的突破性集成，為晶體硅光伏器件中的載流子提取機制提供了新見解。其單向載流子收集機制克服了SHJ器件的厚度限制，縮短了電子輸運路徑，抑制了體復合，使得更厚的c-Si吸收層（160μm）得以應用，從而提升了光子吸收效率。憑借27.62%的認證效率，混合BC電池代表了突破28%效率壁壘的最具產業化前景的技術路徑。未來在界面鈍化、摻雜精度和光子管理等方面的進一步優化，將有望持續提升其性能。

美能全光譜橢偏儀

Millennial Solar

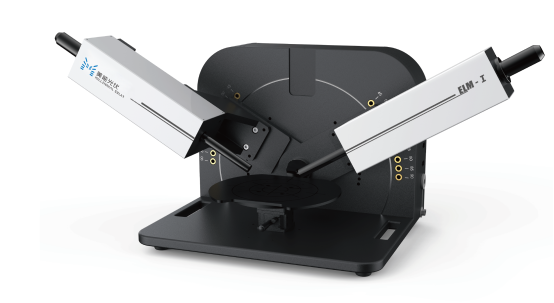

全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

先進的旋轉補償器測量技術：無測量死角問題

粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術

秒級的全光譜測量速度：全光譜測量典型5-10秒

原子層量級的檢測靈敏度：測量精度可達0.05 nm

美能全光譜橢偏儀精確表征多層膜光學參數，為梯度硼摻雜能帶調控、a-SiOx界面鈍化優化及160μm厚度下的單向載流子輸運設計提供了關鍵數據支撐。該技術助力混合背接觸電池實現27.62%的認證效率，突破了傳統SHJ器件的厚度限制，為商業化高效晶體硅光伏器件確立了新的技術路徑。

原文參考：Maximizing carrier extraction in hybrid back–contact silicon solar cells
