1MW工商業分布式光伏項目多采用組串式逆變器方案，適配廠房屋頂、園區空地等場景，其“四可”（可觀、可測、可調、可控）能力的落地，核心依賴數據采集類設備構建全鏈路感知體系。此類設備需滿足GB/T 38946-2020《分布式光伏發電接入配電網技術規定》要求，實現組串級、逆變器級、并網點級數據的精準采集、穩定傳輸與高效匯聚，為后續調控、計量、運維提供數據支撐。西格電力提供1MW光伏項目“四可”改造方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0。以下從感知層、匯聚層、計量層、傳輸層四大維度，詳細說明具體配置方案。

一、感知層設備：精準捕捉核心參數，筑牢“可觀”基礎

感知層設備負責直接采集光伏組件、環境的原始數據，是“四可”裝置數據鏈的起點，需兼顧精度與環境適應性，核心配置包括電流電壓傳感器、環境監測站及組件溫度探頭。

1. 組串級電流電壓傳感器

配置規格 ：選用霍爾式電流傳感器（精度等級≥0.5S級），搭配電壓采集模塊，每臺匯流箱內對應組串配置1套，1MW項目通常配置10-12臺匯流箱，合計需50-60套傳感器（按每臺匯流箱5-6路組串接入設計）。傳感器量程適配組串額定電流（常規選0-20A），采樣頻率1kHz，支持直流側組串電流、電壓同步采集，測量誤差控制在±0.5%以內，滿足組串級故障定位與功率監測需求。

安裝與適配 ：通過航空插頭與匯流箱內部銅排連接，電流傳感器串聯接入組串回路，電壓采集模塊并聯于匯流箱直流輸入端，采用0.5mm2屏蔽電纜引出信號。傳感器需具備反接保護、過流保護功能，工作溫度覆蓋-40℃~85℃，適配屋頂高溫、粉塵等復雜工況，與匯流箱監測模塊通過內部線路直連，無需額外轉接。

2. 環境監測站

配置規格 ：選用集成式光伏環境檢測儀1臺，部署于光伏陣列中心區域，支架高度2.5m，水平度偏差≤2°，傳感器朝向正南（偏差≤5°）。設備集成總輻射傳感器（FSP系列，精度±2%，符合IEC 61724標準）、超聲波風速風向傳感器（風速精度±0.3m/s）、溫濕度傳感器（溫度±0.5℃、濕度±2%RH）、組件背板溫度探頭（PT100材質，精度±0.2℃），可同步監測12項以上環境參數。

功能適配 ：支持5秒級高頻采樣，數據有效率≥95%，通過RS485總線與數據采集終端通信，為光功率預測、組件效率修正提供基礎數據。設備防護等級達IP66，全密封鋁合金外殼，抗沙塵、鹽霧侵蝕，惡劣環境下在線率超99%，滿足戶外長期穩定運行要求。

二、匯聚層設備：整合分散數據，搭建“可測”鏈路

匯聚層設備負責將感知層分散數據匯總、提純后傳輸至上級平臺，核心為智能匯流箱與數據采集終端（DTU/邊緣網關），需解決多設備協議兼容與數據冗余問題。

1. 智能匯流箱

配置規格 ：選用10-12臺16路組串智能匯流箱（適配1MW項目組串?dāng)?shù)量），每臺集成上述電流電壓傳感器、監測模塊、防雷裝置及直流斷路器。監測模塊支持Modbus-RTU協議，可實時采集每路組串電流、電壓、匯流后總功率及箱內溫度，具備過流、過壓、防雷保護功能，故障時自動切斷回路并上傳告警信息。

協同邏輯 ：匯流箱將單箱內組串?dāng)?shù)據匯總后，通過RS485總線（采用RVVP2×1.0mm2屏蔽雙絞線）上傳至數據采集終端，通信線兩端加裝120Ω終端電阻，減少信號衰減，通信距離≤1000m。箱內直流斷路器額定電流≥1.25倍組串最大電流，確?；芈钒踩€(wěn)定。

2. 數據采集終端（DTU/邊緣網關）

配置規格 ：配置1臺工業級邊緣網關（推薦CPU主頻≥1.2GHz，內存≥8GB），部署于二次設備室或中控箱內。設備下行擴展4-8路RS485接口，分別連接匯流箱、逆變器、環境監測站及智能斷路器，支持手拉手拓?fù)浣Y(jié)構；上行支持光纖以太網（10/100M自適應）與4G/5G雙鏈路冗余傳輸，光纖衰耗≤0.3dB/km，4G模塊支持APN專網接入，確保數據不中斷。

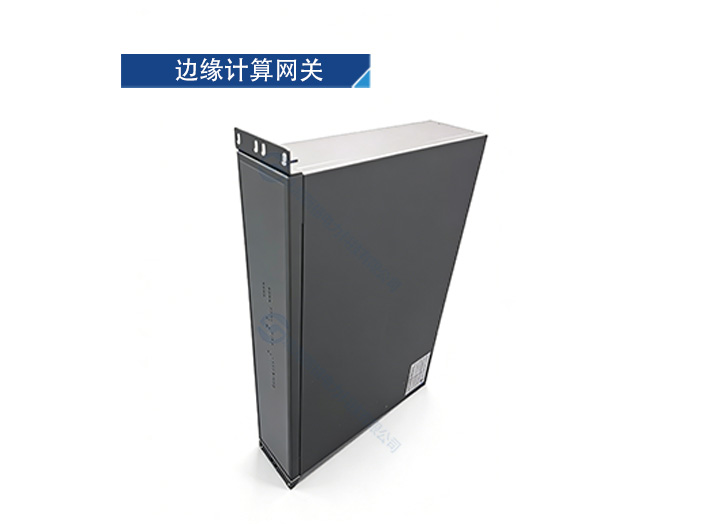

西格電力邊緣計算網關

核心功能 ：支持Modbus、IEC104、DL/T 645等多協議轉換，可將不同設備的異構數據統一格式后上傳至監控平臺與電網調度系統。具備邊緣計算能力，可對采集數據進行濾波、提純，剔除異常值，本地存儲1年以上分鐘級數據（配置≥8GB閃存），數據刷新周期≤5秒，滿足“四可”裝置實時監測需求。

三、計量層設備：精準計量電能，支撐“可控”核算

計量層設備負責電能精準計量與數據追溯，是電網考核、收益核算的核心，需符合國標計量精度要求，核心配置為智能電表與電能質量監測模塊。

1. 智能電表

配置規格 ：并網點配置1臺0.2S級關口智能電表（符合GB/T 17215.321-2008標準），用于總發電量、上網電量、自發自用電量的雙向計量，誤差≤±0.2%；按生產車間或供電區域，額外配置3-5臺0.5S級分路智能電表，實現分區能耗統計。電表支持RS485通信與紅外抄表，具備電量凍結、事件記錄功能，可存儲1年以上小時級數據。

安裝要求 ：安裝于并網點配電箱內，采用35mm標準導軌固定，與母排連接采用銅排過渡（截面積≥3×30mm2）。計量電纜與控制電纜敷設間距≥300mm，避免電磁干擾影響計量精度，電表需提供計量機構校準證書，每年定期校驗。

2. 電能質量監測模塊

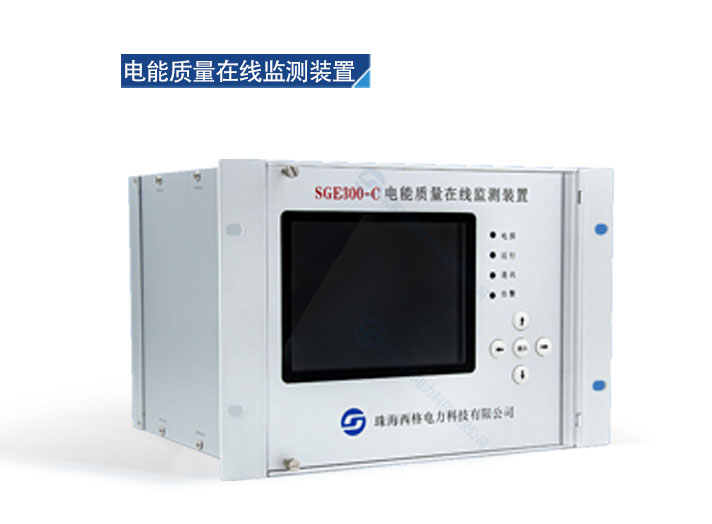

西格電力電能質量在線監測裝置

配置規格 ：并網點加裝1套電能質量在線監測模塊，集成于數據采集終端或單獨部署，實時采集三相電壓、電流、功率因數、諧波含量等參數。諧波監測覆蓋2-25次諧波，總畸變率測量精度±0.1%，電壓偏差、頻率波動等指標符合GB/T 14549-1993標準，數據采集頻率10秒/次。

功能價值 ：為電網評估光伏項目對配電網的影響提供數據支撐，同時監測光伏出力波動對生產設備的影響，當諧波超標或電壓偏差過大時，觸發告警并聯動調控系統調整出力，保障“可調”能力落地。

四、傳輸層輔助設備：保障數據安全，銜接“四可”閉環

傳輸層輔助設備負責解決通信干擾、協議適配與數據安全問題，確保采集數據穩定傳輸至調控終端與監控平臺，核心配置包括規約轉換器、工業路由器與防雷配件。

1. 規約轉換器

配置規格 ：配置1臺小型規約轉換器，安裝于臺區計量箱內，下行連接智能電表、智能斷路器，上行對接數據采集終端。支持DL/T 645與Modbus協議轉換，解決老舊設備與主流采集終端的協議不兼容問題，指令轉發延遲≤50ms，轉發成功率≥99.5%。

2. 工業路由器與安全配件

配置規格 ：搭配1臺工業級4G/5G路由器（支持LTE Cat.1，配置防火墻與IP白名單），與數據采集終端協同實現無線通信冗余；全鏈路通信電纜采用雙絞屏蔽線，加裝金屬屏蔽層（屏蔽效能≥85dB），抵御工業現場電磁干擾。每臺匯流箱、采集終端配置獨立防雷模塊（最大放電電流40kA），接地電阻≤4Ω，避免雷擊損壞設備。

五、配置邏輯與合規要點

1MW光伏項目數據采集類設備配置需遵循“精準覆蓋、冗余備份、合規適配”原則：感知層聚焦組串級與環境參數，確?！翱捎^”無死角；匯聚層通過邊緣網關實現數據統一，支撐“可測”精度；計量層對標國標精度要求，保障收益與電網考核合規；傳輸層雙鏈路設計，規避數據斷連風險。

數據采集頻率需滿足：組串級1分鐘/次、逆變器30秒/次、并網點10秒/次，符合電網調度對“四可”裝置的實時性要求。實操中，可結合項目場景優化配置，如高風沙地區為環境監測站加裝自動清潔裝置，沿海地區選用防鹽霧型設備，進一步提升運行可靠性。

以上是由光伏四可裝置/一次調頻裝置服務廠家西格電力分享，歡迎您閱讀、點贊。
