前言

在嵌入式開發中，語音提示功能幾乎是剛需——設備上電語音、錯誤告警提示、用戶操作反饋……但很多工程師在選型時都會遇到一個痛點：買了 OTP（一次性編程）芯片，語音內容燒死了就沒法改，一旦產品升級或者錄音質量不滿意，只能換芯片，成本和周期都很高。

今天介紹的WT588F02-8S-C，正是為解決這個問題而生的一款語音芯片。

WT588F02-8S-C是基于WT588F02B升級而來，在WT588F02B的基礎上進行了，電源設計優化，解決電容距離要求高的問題，升級后的芯片，優化設計電路和生產工藝，采用工業級別的生產要求，提高芯片的穩定性和抗干擾能力。下面我們一起來了解WT588F02-8S-C的相關信息。

一、基本信息

二、為什么說"可在線更新語音"是最大賣點？

傳統語音芯片（如 OTP 芯片）一旦燒錄，語音內容永久固化，無法修改。這意味著：

• 產品在測試階段發現語音不滿意 → 整批芯片報廢
• 產品升級換了語音文案 → 必須重新備料換料
• 不同地區需要不同語言 → 需要維護多個芯片 SKU

而WT588F02-8S-C 突破了這一限制：客戶可以通過 MCU 或配套 USB 下載器，隨時將新的語音內容燒錄進芯片，無需更換硬件，無需流水線停線。這對于需要迭代語音內容的產品來說，價值極高。

三、引腳圖與功能說明

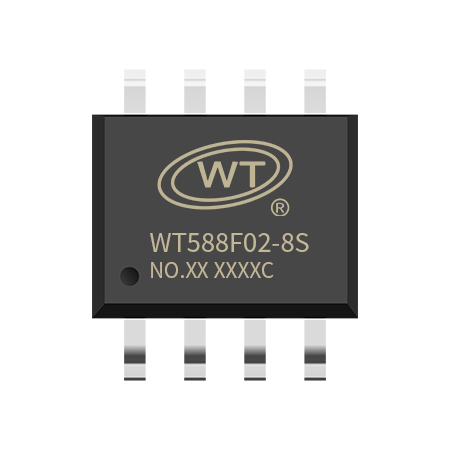

WT588F02-8S-C 采用 SOP-8 封裝，8 個引腳功能如下：

引腳 1：IO1/BUSY — 播放中為低電平，播放結束變高電平（可用于 MCU 檢測狀態） 引腳 2：IO2/DATA1 — 一線串口數據輸入 / 兩線串口時鐘輸入 引腳 3：IO3/DATA2 — 兩線串口數據輸入 引腳 4：IO4 — 下載器燒寫口 引腳 5：PWMN — PWM 負極輸出 引腳 6：VDD — 電源正極（2.2V~5.5V） 引腳 7：PWMP — PWM 正極輸出 / DAC 輸出 引腳 8：GND — 電源負極

?? 重要提醒：IO2 引腳禁止添加上拉電阻！上電時 IO2 若為高電平，芯片有概率進入非工作模式，導致無法響應指令。

四、如何控制播放？一線串口 vs 兩線串口

方式一：一線串口（推薦簡單場景）

只需1 根線（連接 MCU 的任意 IO 口到芯片 IO2 引腳）即可控制全部功能。

播放第 0 段語音（單字節）：

步驟1：DATA 拉高 >= 5ms（確保線路穩定） 步驟2：DATA 拉低 5ms（起始位） 步驟3：發送 8 位數據 0x00（低位在前） 每個 bit = 高電平 200μs + 低電平 600μs（表示 0） = 高電平 600μs + 低電平 200μs（表示 1） 步驟4：結束，等待 2ms 后可發下一條指令

常用指令快查：

#define CMD_PLAY(addr) addr // 播放指定地址語音（0x00~0xDF） #define CMD_VOL_MIN 0xE0 // 最小音量 #define CMD_VOL_MAX 0xEF // 最大音量 #define CMD_LOOP 0xF2 // 循環播放當前語音 #define CMD_LINK_START 0xF3 // 連碼播放前綴 #define CMD_STOP 0xFE // 停止播放

方式二：兩線串口（推薦抗干擾要求高的場景）

使用CLK + DATA 兩根線控制，時序更規范，抗干擾能力更強。

CLK 拉低 5ms → 發送數據（CLK 上升沿采樣）→ 結束 時鐘周期推薦：高電平 350μs + 低電平 350μs（bit 周期 700μs）

五、實際應用參考：3V3 + Arduino 控制播放

下面是一個使用 Arduino 通過一線串口控制 WT588F02-8S-C 播放語音的基礎示例：

// WT588F02-8S-C 一線串口控制示例（Arduino） // 連接：Arduino D2 → 芯片 IO2（DATA1）引腳 // 供電：3.3V（兼容 Arduino 3.3V 引腳） #define DATA_PIN 2 // 發送一個字節數據 void sendByte(uint8_t data) { // 起始位：拉低 5ms digitalWrite(DATA_PIN, LOW); delay(5); // 發送 8 位數據（低位在前） for (int i = 0; i < 8; i++) { if (data & (1 << i)) { // 數據位 1：高 600μs + 低 200μs digitalWrite(DATA_PIN, HIGH); delayMicroseconds(600); digitalWrite(DATA_PIN, LOW); delayMicroseconds(200); } else { // 數據位 0：高 200μs + 低 600μs digitalWrite(DATA_PIN, HIGH); delayMicroseconds(200); digitalWrite(DATA_PIN, LOW); delayMicroseconds(600); } } // 停止位：拉高 digitalWrite(DATA_PIN, HIGH); delay(2); // 指令間隔至少 2ms } // 播放指定語音段（0~223 段） void playVoice(uint8_t index) { // 發碼前確保 DATA 為高電平 5ms digitalWrite(DATA_PIN, HIGH); delay(5); sendByte(index); } // 停止播放 void stopVoice() { digitalWrite(DATA_PIN, HIGH); delay(5); sendByte(0xFE); } void setup() { pinMode(DATA_PIN, OUTPUT); digitalWrite(DATA_PIN, HIGH); delay(500); // 等待芯片初始化（約 40ms，建議留 200ms 以上余量） } void loop() { playVoice(0x00); // 播放第 0 段語音 delay(3000); playVoice(0x01); // 播放第 1 段語音 delay(3000); stopVoice(); // 停止播放 delay(2000); }

六、外圍電路設計要點（避坑指南）

1. 供電去耦

電容必須緊靠芯片放置，VDD-電容-GND 回路控制在4cm 以內。建議使用 100nF 陶瓷電容并聯 10μF 電解電容。

2. 喇叭選擇

• ? 推薦：8Ω 喇叭直接連接 PWMP/PWMN 引腳
• ? 禁止：使用 4Ω 喇叭或并聯喇叭，可能導致芯片 LATCH-UP 損壞

3. PWM 走線 EMI 處理

• 接線 <15cm：雙絞線即可
• 接線 >15cm：PWMP 和 PWMN 引腳都必須串磁珠

4. IO2 不接上拉

IO2 引腳內部已有 220KΩ 下拉電阻，千萬不要在 IO2 外部添加上拉！

5. BUSY 腳復用

用 BUSY 引腳控制功放的使能端，可實現：

• 播放時自動開啟功放（低電平使能）
• 停止播放后自動關閉功放，避免底噪

七、與同類芯片橫向?qū)Ρ?/h3>

對比項	WT588F02-8S-C	傳統 OTP 語音芯片	其他語音芯片
語音內容可更換	? 支持在線更換	? 不可更換	? 支持
封裝	SOP-8（8腳）	SOP-8~SOP-16	SOP-16
工作電壓	2.2~5.5V	2.4~5.5V	3.3~5V
待機電流	< 5μA	通常 > 10μA	< 10μA
最大語音段數	1000 段	通常 256 段	255 段
音頻格式	WAV + MP3	WAV	WAV + MP3
串口控制方式	一線 / 兩線	一線	UART
硬件 SPI/IIC	? 內置	?	?

---

八、選型建議

適合用 WT588F02-8S-C 的場景：

• 需要后期更換或迭代語音內容的產品
• 對待機功耗有較高要求的電池供電設備
• 引腳資源緊張，需要單線控制的簡約方案
• 需要支持超過 256 段語音的復雜應用

可能不適合的場景：

• 只需播放一兩段固定語音，且永遠不需要修改 → 更便宜的 OTP 方案更合適

總結

WT588F02-8S-C 的最大價值不在于它是一顆多么"黑科技"的芯片，而在于它把工程師最頭疼的"語音內容鎖死"這個問題徹底解決了。8 腳小封裝、寬電壓、低功耗、在線可更換，配上完善的 Arduino/STM32 例程，是語音提示類產品的一個非常穩的選擇。

?
