本文介紹了芯片制造領域離子注入工藝中的激活退火的流程和原理。

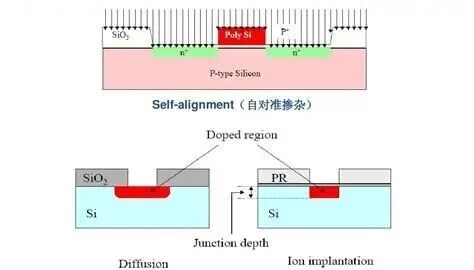

在芯片制造中，離子注入工藝就像一場精準的“原子轟炸”——把硼、磷、砷等摻雜原子加速到幾十甚至幾百千電子伏的能量，強行轟進硅片里。這些外來原子進入晶格之后，并不能馬上發揮作用，它們要么擠在晶格縫隙里，要么把硅原子撞得東倒西歪，整個晶格結構亂成一團。這時候，就需要一場“高溫喚醒”儀式——激活退火。

為什么要激活？注入之后的混亂局面

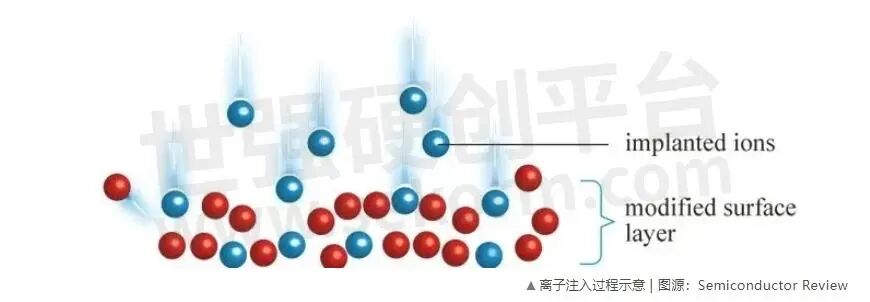

高能離子撞進晶格的過程，其實相當暴力。輕的離子像子彈穿過棉花，留下的損傷相對較少；重的離子則像炮彈砸進磚墻，把周圍一大片晶格都轟成碎片。結果是，硅片表面層形成大量空位、間隙原子，嚴重的情況下甚至變成非晶態。

更麻煩的是，注入進去的摻雜原子，大部分都待在晶格的間隙位置，而不是替代硅原子的位置。只有在替代位置上的原子，才能真正貢獻載流子（電子或空穴），改變半導體的導電類型和電阻率。這些“擠在縫里”的原子，就跟路人甲一樣，完全不干活。

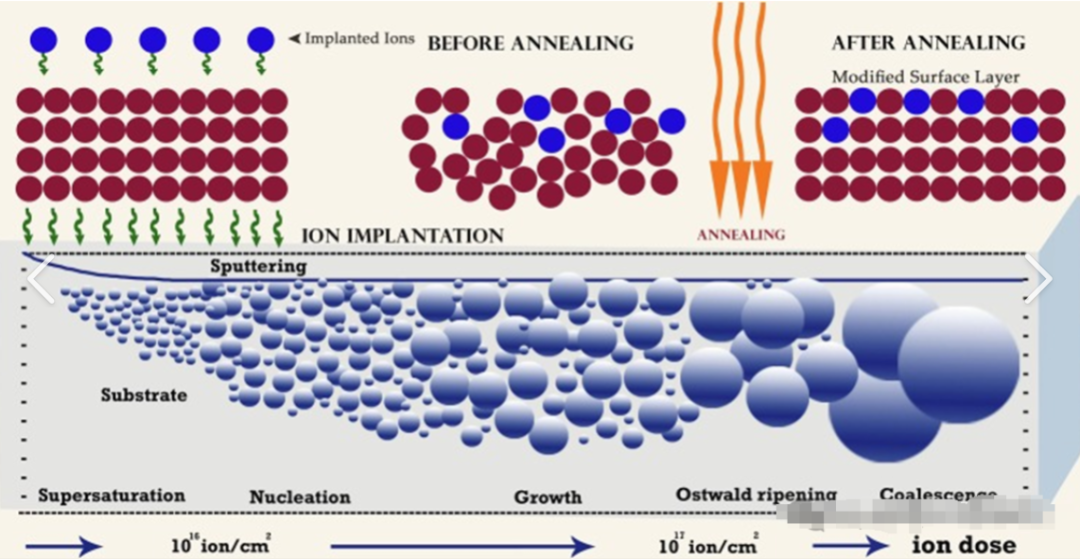

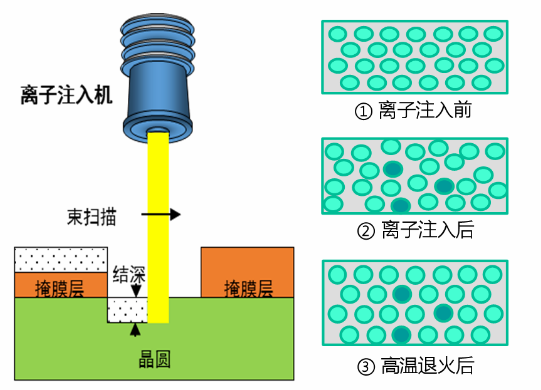

激活退火的任務有兩個：一是讓混亂的晶格重新排列整齊，修復注入造成的損傷；二是讓摻雜原子從間隙位置“跳”進空出來的硅原子位置，真正成為晶格的一部分，從而貢獻載流子。

不同材料，不同“脾氣”：激活溫度取決于什么

激活溫度沒有統一標準，主要看三個因素：襯底材料的熔點、摻雜離子的種類、以及注入劑量。

對于最常見的硅材料，硼離子的激活溫度通常在900°C到1000°C左右。砷和磷這類重離子，需要的溫度也差不多，但高劑量注入后形成的非晶層，激活行為會更復雜。有個研究提到，電離輔助退火在550°C到900°C范圍內表現出溫度依賴性，激活能會隨注入劑量變化。

碳化硅這種寬禁帶材料就“難伺候”多了。因為它化學鍵強，晶格非常穩定，要讓注入的離子激活，通常需要1100°C以上甚至高達1600-1700°C的高溫。有研究用F離子注入4H-SiC，在500°C到1100°C范圍內進行激活退火，發現溫度越高，擴散到界面處的F元素濃度也越高，說明激活效果與溫度正相關。

輕離子和重離子：誰更難

輕離子和重離子的差別，主要體現在注入時造成的損傷程度不同。

輕離子（比如硼）質量小，跟晶格原子的碰撞截面小，能量損失慢，能穿透更深。它們造成的損傷相對分散，主要是一些孤立的點缺陷，不容易形成連續的缺陷層。這種損傷在退火時比較容易恢復，需要的溫度和時間也相對溫和。

重離子（比如砷、銻、以及磷也算中等偏重）就完全不同了。它們質量大，一頭撞進去就跟保齡球砸進瓶子堆一樣，會在路徑上產生一連串的晶格位移，形成密集的缺陷區域。當劑量足夠高時，甚至會在表面形成一層連續的非晶層。要把這層徹底“重結晶”，需要更高的溫度，而且結晶過程是從底部的單晶襯底往上“長”回去的，速度和質量受溫度控制。有研究對比過Si和Be注入InGaAs材料，發現Si（中等質量）在850°C/5秒條件下能接近100%激活，而Be（輕離子）最大激活率只有56%左右。

另外，重離子在退火過程中更容易發生擴散再分布，尤其是長時間高溫退火時，它們會到處亂跑，導致?lián)诫s輪廓變形，影響器件性能。這也是為什么現代工藝更青睞快速熱退火——溫度高但時間極短（幾秒到幾十秒），在激活雜質的同時盡量限制擴散。

激活退火看似就是把晶圓放進爐管里烤一烤，但背后的物理機制相當復雜。不同的襯底材料、不同的摻雜離子、不同的注入條件，都需要量身定制的退火配方。輕離子溫和，重離子暴烈；硅比較“好說話”，碳化硅和氮化鎵則是出了名的“難搞”。工程師們通過調節溫度、時間、升溫速率，甚至用上碳膜覆蓋、氮氣保護等各種技巧，目的只有一個：讓那些被強行塞進去的原子，最終乖乖坐進它們該坐的位置，為芯片貢獻出穩定的電性能。
