圖1: AI新能源商用車與專用車方案與適用功率器件型號分析推薦VBQA2157N與VBL19R09S與VBGL1103與產品應用拓?fù)鋱D_01_total

在新能源浪潮席卷商用車領域的今天，一款卓越的電動卡車或?qū)Ｓ密?，不僅是電池、電機與車架的集成，更是一部精密運行的高壓電能轉換“機器”。其核心性能——強勁可靠的動力輸出、穩定高效的能量管理、以及智能安全的整車控制，最終都深深根植于一個常被忽視卻至關重要的底層模塊：高壓功率轉換與配電管理系統。

本文以系統化、協同化的設計思維，深入剖析新能源商用車在高壓功率路徑上的核心挑戰：如何在滿足超高可靠性、高效率、嚴苛環境適應性和嚴格成本控制的多重約束下，為高壓DC-DC轉換、電驅系統輔助電源及多路高壓智能負載管理這三個關鍵節點，甄選出最優的功率MOSFET組合。

在新能源商用車的設計中，高壓輔助電源與配電模塊是決定整車高壓安全、系統效率與功能擴展性的核心。本文基于對絕緣安全、散熱管理、系統可靠性與功率密度的綜合考量，從器件庫中甄選出三款關鍵MOSFET，構建了一套層次分明、優勢互補的高壓功率解決方案。

一、 精選器件組合與應用角色深度解析

1. 高壓隔離衛士：VBL19R09S (900V, 9A, TO-263) —— 高壓隔離型DC-DC主開關

核心定位與拓?fù)渖罨簩檐囕d高壓電池(如400V或800V平臺)到低壓系統(12V/24V)的隔離DC-DC變換器(如LLC、移相全橋)設計。900V超高耐壓為800V電池系統下的反射電壓、開關尖峰及浪涌提供了充足的安全裕量，確保在冷啟動、負載突卸等惡劣工況下的絕對可靠性。

關鍵技術參數剖析：

動態性能：需關注其Qg(柵極總電荷)與Coss(輸出電容)。采用SJ_Multi-EPI技術，在保持高耐壓的同時優化了開關性能，有助于提升變換器頻率和效率。

可靠性核心：極高的VDS電壓等級是滿足汽車級高壓安全隔離要求(如強化絕緣)的基石，有效降低高壓擊穿風險。

選型權衡：相較于耐壓僅600-650V的器件(在800V平臺下裕量緊張)，或Rds(on)更低的昂貴型號，此款是在高壓安全、效率與成本三角中尋得的“黃金平衡點”。

2. 動力域高效執行者：VBGL1103 (100V, 120A, TO-263) —— 電驅系統輔驅/熱管理泵驅動

核心定位與系統收益：作為驅動電子水泵、電子油泵、空調壓縮機等高壓輔助電機的逆變橋核心。其極低的3.7mΩ Rds(on)直接決定了驅動板的導通損耗。在頻繁啟停的商用車工況下，更低的損耗意味著：

更高的系統效率：直接提升整車能量利用率，延長續航。

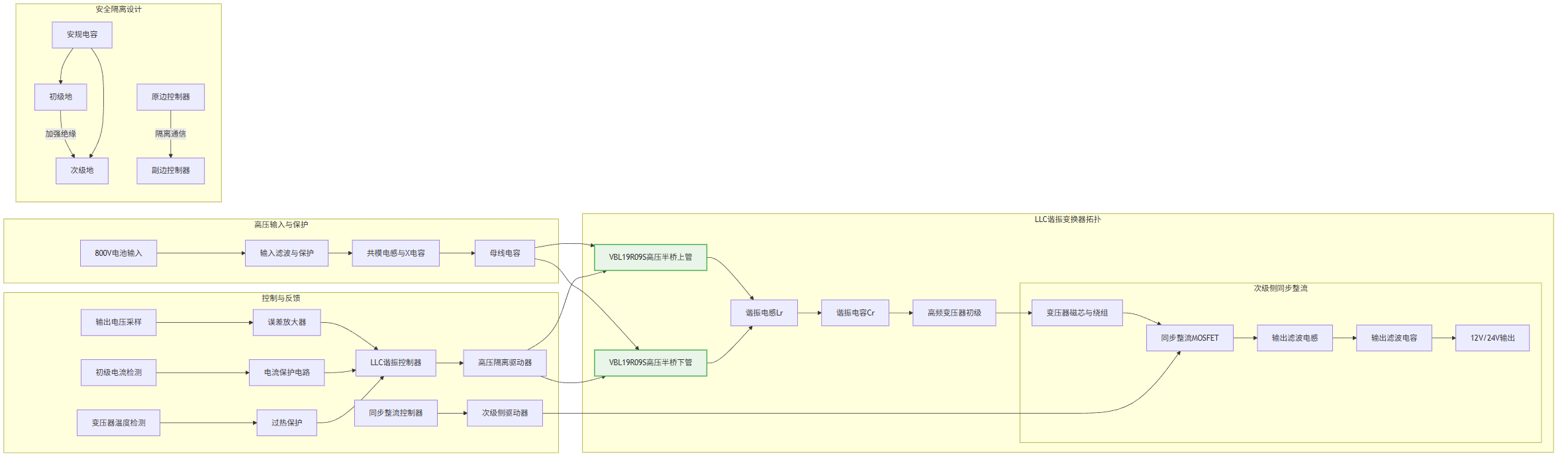

圖2: AI新能源商用車與專用車方案與適用功率器件型號分析推薦VBQA2157N與VBL19R09S與VBGL1103與產品應用拓?fù)鋱D_02_dcdc

卓越的散熱表現：更小的溫升允許器件在高溫引擎艙或電驅艙內穩定工作，提升系統可靠性。

驅動設計要點：其極低的Rds(on)和SGT技術帶來優異的FOM(品質因數)。需搭配汽車級高可靠性柵極驅動器，確保驅動電流充足，以發揮其快速開關優勢，同時精細調校柵極電阻以平衡開關損耗與EMI。

3. 高壓智能配電管家：VBQA2157N (Dual -150V, -22A, DFN8) —— 多路高壓負載智能開關

核心定位與系統集成優勢：采用DFN8緊湊封裝的單P-MOS，是實現高壓負載(如PTC加熱器、電池包加熱膜、DC充電口喚醒電路等)智能分時供電與故障隔離的關鍵硬件。其-150V耐壓完美適配400V平臺下的高側開關應用。

應用舉例：可根據電池溫度智能控制PTC加熱器的啟停與功率分級;或在充電時安全接通充電喚醒回路。

PCB設計價值：DFN8(5x6)封裝具有極小的占位面積和優異的熱性能(底部散熱焊盤)，非常適合空間受限且散熱要求高的車載高壓配電盒(PDU)設計。

P溝道選型原因：用作高壓電池正極的高側開關時，P-MOS可由車載域控制器通過隔離電路或驅動IC直接控制，簡化了高壓與低壓之間的接口設計，提升了安全性。

二、 系統集成設計與關鍵考量拓展

1. 拓?fù)洹Ⅱ?qū)動與安全閉環

高壓DC-DC與BMS協同：VBL19R09S所在的隔離DC-DC需與電池管理系統(BMS)深度通信，實現軟啟動、功率限制與故障上報，保障高壓鏈路安全。

輔驅系統的先進控制：VBGL1103作為電機控制器的執行末端，其開關一致性直接影響控制精度與噪音。需采用汽車級預驅，確保信號完整性及在各種溫度下的可靠性。

智能配電的安規設計：VBQA2157N的控制端必須采用可靠的隔離方案(如光耦或隔離驅動IC)，確保低壓控制電路與高壓主回路的安全隔離，符合ASIL等級要求。

2. 分層式熱管理與環境適應性

一級熱源(強制冷卻/緊貼冷板)：VBGL1103驅動大電流輔助電機，是主要熱源。必須將其安裝在散熱冷板上或利用液冷回路進行散熱，確保結溫在汽車級AEC-Q101標準范圍內。

二級熱源(傳導散熱)：VBL19R09S在高壓DC-DC中，需通過PCB底部大面積銅層和過孔陣列將熱量傳導至金屬外殼或散熱器。其TO-263封裝利于機械固定和散熱。

三級熱源(自然冷卻/環境耐受)：VBQA2157N安裝在高壓PDU內，依靠其DFN封裝優異的導熱性將熱量散至PCB，PDU箱體應設計有在惡劣環境(如高粉塵、高振動)下的散熱與防護能力。

3. 可靠性加固的工程細節

電氣應力與安規防護：

VBL19R09S：在LLC等軟開關拓?fù)渲?，仍需關注諧振回路設計，確保ZVS實現，降低開關應力。需采用符合AEC-Q200標準的安規電容與變壓器。

VBQA2157N：控制感性或容性高壓負載時，必須設計吸收電路(如RC Snubber)和續流路徑，防止關斷電壓尖峰。其柵極需增加穩壓管鉗位保護。

降額與壽命預測：

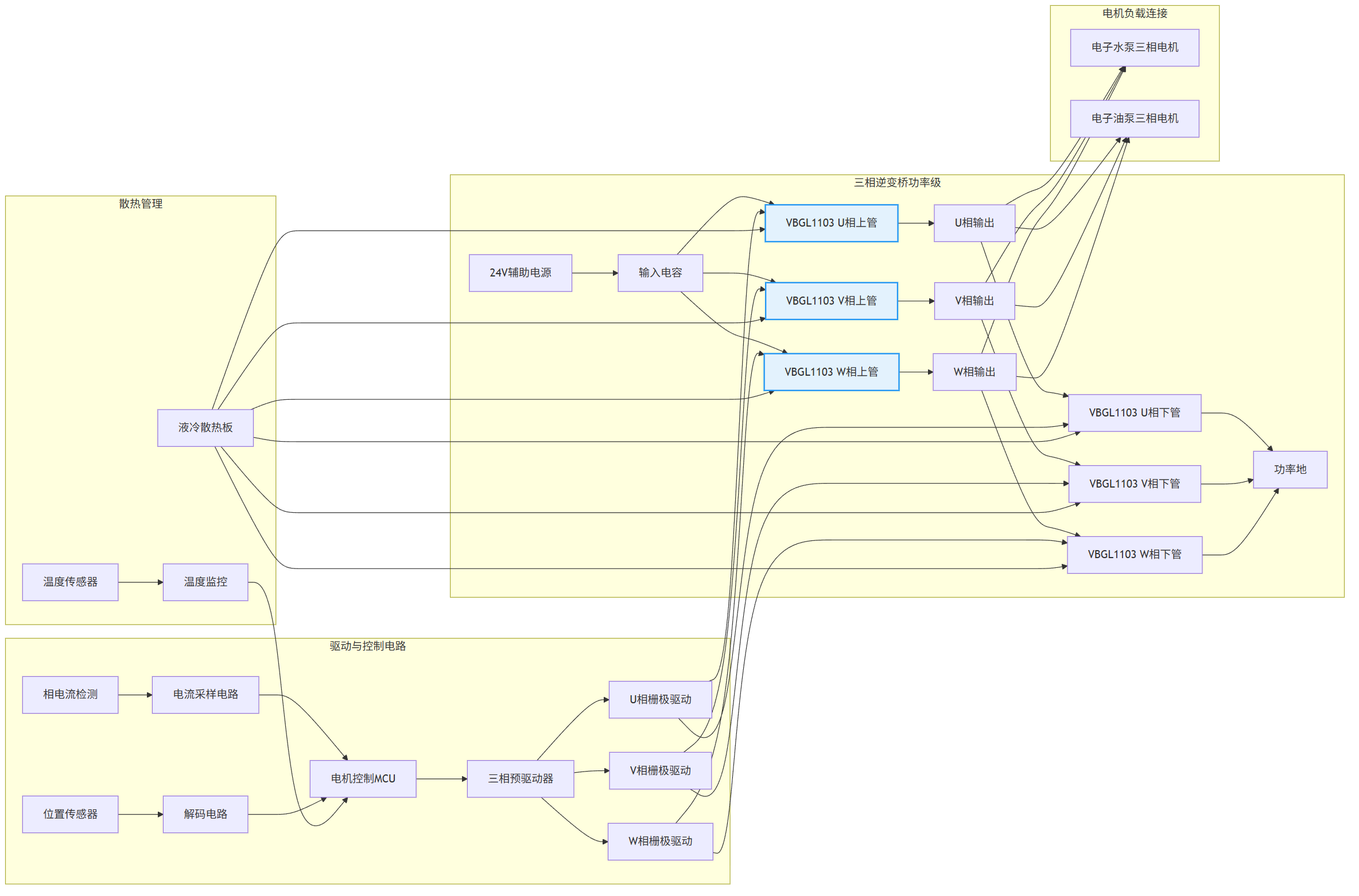

圖3: AI新能源商用車與專用車方案與適用功率器件型號分析推薦VBQA2157N與VBL19R09S與VBGL1103與產品應用拓?fù)鋱D_03_auxiliary

電壓降額：在最高電池電壓和瞬態過壓下，VBL19R09S的Vds應力應低于720V(900V的80%)。

電流降額：根據VBGL1103在最高工作結溫(如150℃)下的連續電流降額曲線選型，確保在堵轉等故障狀態下，器件仍處于SOA(安全工作區)內。

振動與可靠性：所有選型需基于AEC-Q101認證數據，并在設計中考慮機械加固，如使用支架固定TO-263封裝器件，以應對商用車高強度振動環境。

三、 方案優勢與競品對比的量化視角

安全等級可量化：采用900V耐壓的VBL19R09S，相較于750V器件，在800V平臺下可提供額外150V的安全裕量，顯著降低高壓擊穿風險，提升系統ASIL等級達成能力。

效率提升可量化：以2kW高壓輔助水泵驅動為例，采用VBGL1103(3.7mΩ)替代典型10mΩ的MOSFET，導通損耗降低超過60%，直接轉化為更少的散熱需求和更長的部件壽命。

空間與集成度優勢：VBQA2157N的DFN8封裝相比傳統TO-220或TO-252分立方案，可為高壓PDU節省超過70%的板面積，助力實現更緊湊、更高功率密度的車載電源分配單元。

四、 總結與前瞻

本方案為新能源商用車提供了一套從高壓電池到隔離電源，再到高壓輔助驅動與智能配電的完整、優化功率鏈路。其精髓在于 “安全為先，效率并重，集成賦能”：

高壓隔離級重“絕對安全”：在滿足超高耐壓和安規要求的前提下追求可靠性與性價比的平衡。

輔助驅動級重“極致高效”：在頻繁動作的能耗單元投入資源，獲取整車級能耗優化收益。

高壓配電級重“智能緊湊”：通過先進封裝與集成設計，在嚴苛空間內實現高壓負載的智能安全管理。

未來演進方向：

碳化硅(SiC)應用：對于追求極致效率的高端車型或800V平臺，可在高壓DC-DC主開關或主電驅逆變器中評估使用SiC MOSFET，以大幅提升系統效率與功率密度。

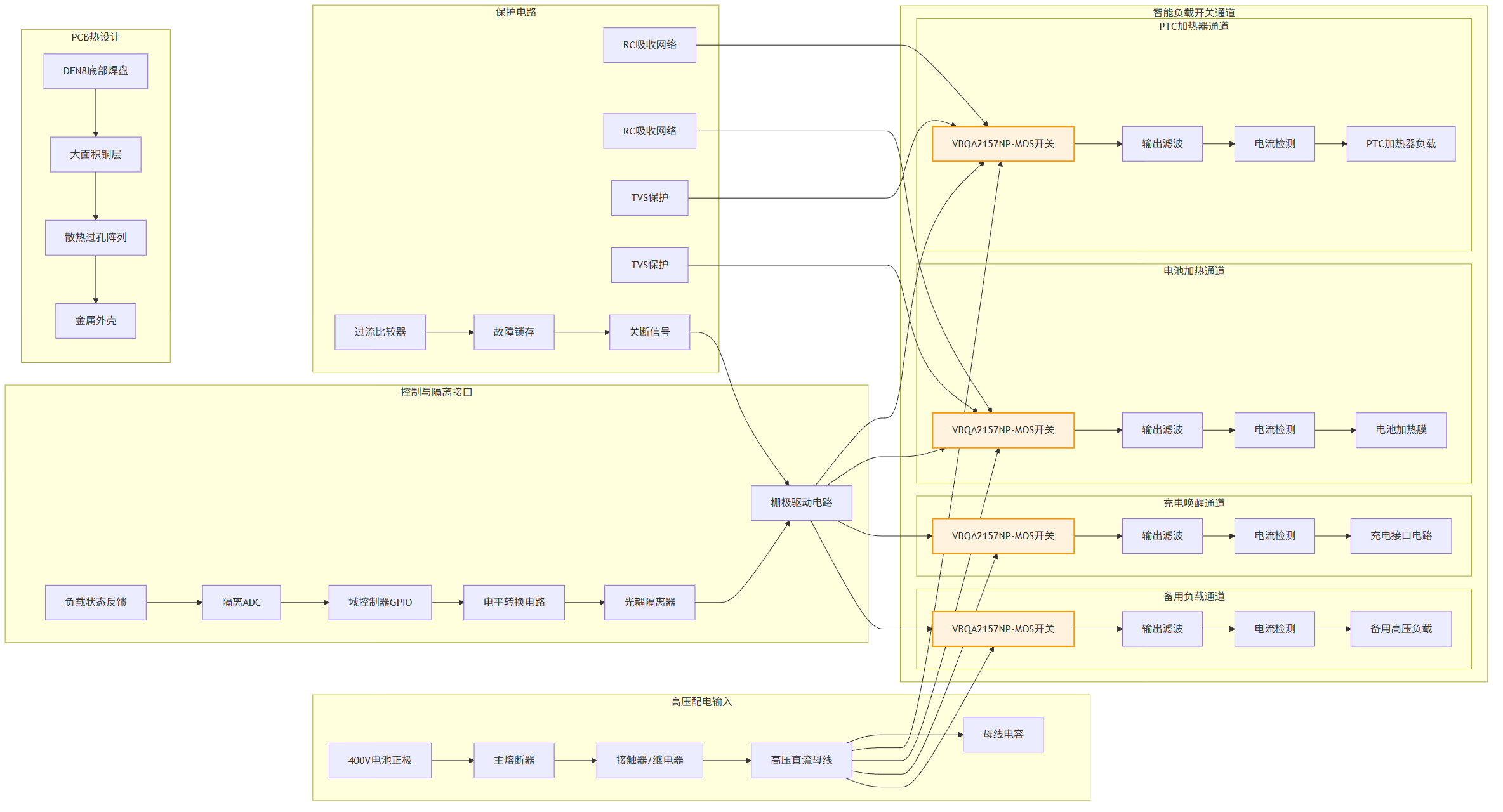

圖4: AI新能源商用車與專用車方案與適用功率器件型號分析推薦VBQA2157N與VBL19R09S與VBGL1103與產品應用拓?fù)鋱D_04_pdu

智能功率模塊(IPM)：考慮將輔驅系統的控制器、驅動與MOSFET集成于汽車級IPM，極大簡化設計，提升功率循環壽命與可靠性，符合汽車功能安全發展趨勢。

工程師可基于此框架，結合具體車型的電壓平臺(400V/800V)、功率等級、功能安全目標(ASIL等級)及環境要求進行細化和調整，從而設計出滿足嚴苛車規標準且具備市場競爭力的核心電驅與電源系統。
