城市民生園區是保障居民生活、公共服務的核心載體，涵蓋居民社區、醫院、學校、養老機構等多元場景，其用能需求具有“剛需性、敏感性、多樣性”的核心特征——居民生活用電、醫院重癥監護設備、學校教學系統、養老機構應急保障等負荷，對供電可靠性、電能質量的要求極高，停電不僅影響居民正常生活，更可能引發醫療安全、教學中斷等嚴重后果。

隨著“雙碳”戰略推進，各類民生園區逐步部署微電網系統，整合屋頂分布式光伏、儲能設備、應急電源等，實現清潔能源就地消納、應急供電保障與用能成本優化。但民生園區源荷布局分散、負荷波動隨機、敏感負荷集中，傳統微電網保護技術難以適配場景需求，易出現誤動、拒動、故障隔離不及時等問題。自適應保護、分布式協同保護、電力電子適配型保護、防孤島保護等關鍵技術，經過場景化優化后，在各類城市民生園區實現成功落地，有效破解保護難題。本文選取3個典型民生園區案例，詳細分享保護關鍵技術的應用思路、實施過程與實際成效，為同類園區微電網建設提供可復制參考，西格電力提供智能微電網系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0。

案例一：城市居民社區——自適應保護技術適配負荷隨機波動場景

（一）園區概況與保護痛點

該居民社區位于東部沿海城市，涵蓋12棟居民樓、1個社區服務中心、1個地下停車場（含60個充電樁），常住人口約4000人。園區微電網配置800kW屋頂分布式光伏（分布于居民樓屋頂、社區服務中心頂棚）、500kWh儲能系統，采用“并網為主、離網備用”模式，核心負荷包括居民家庭用電、社區應急照明、充電樁、社區醫療服務站設備等。

園區核心保護痛點聚焦于負荷隨機波動引發的保護誤動問題：居民用電呈現明顯的時段性，早7:00-8:00、晚18:00-22:00為用電高峰，其余時段為用電低谷，峰谷負荷差達65%；充電樁使用時間集中在夜間，易引發負荷瞬時突變；同時，居民家庭空調、洗衣機等設備的啟停的隨機性強，導致系統功率波動頻繁。傳統固定定值保護無法適配這種波動，頻繁出現誤動，曾因保護誤動導致部分居民樓停電，影響居民正常生活，甚至導致社區醫療服務站臨時停診。

（二）關鍵技術選型與應用實施

針對負荷隨機波動的核心痛點，項目選用自適應保護技術，結合居民社區用電特性，優化保護邏輯與定值調整策略，實現保護系統與負荷變化的動態適配，具體實施如下：

1. 負荷分類與實時監測

通過園區微電網監控平臺，將負荷劃分為核心負荷（社區醫療設備、應急照明）、一般負荷（居民家庭用電、充電樁），實時采集各時段負荷數據、光伏出力、儲能狀態，建立負荷波動數據庫，精準識別用電高峰、低谷及瞬時波動場景。

2. 定值動態調整機制

高峰時段，結合大電網故障電流承載能力，設定較高的過流保護定值，抵御居民設備集中啟停引發的沖擊電流，避免誤動；低谷時段，基于微電網內分布式電源的故障輸出能力，下調保護定值門檻，縮短動作時限，確保小電流故障快速切除，防止故障擴大；針對充電樁集中使用的夜間時段，單獨設置專項保護定值，適配負荷瞬時突變需求。

3. 應急聯動保護

將自適應保護系統與儲能系統、應急電源聯動，當檢測到故障或電壓波動時，優先通過儲能系統平抑功率波動，若故障無法快速消除，立即切換至應急電源供電，保障社區醫療服務站、應急照明等核心負荷持續供電，最大限度減少停電影響。

（三）應用成效

自適應保護技術落地后，有效解決了居民社區負荷波動引發的保護誤動問題，成效顯著：保護誤動率從每月2-3次降至0.05%以下，故障切除響應速度提升55%；全年未發生因保護誤動導致的核心負荷停電事故，居民用電滿意度提升至98%以上；社區醫療服務站實現24小時不間斷供電，保障了居民基礎醫療需求；同時，光伏自用率提升7%，儲能充放電效率提升10%，每年為社區節約用能成本約8萬元，實現了供電安全與綠色低碳的雙重效益。

案例二：城市三甲醫院——分布式協同保護技術保障敏感負荷安全

（一）園區概況與保護痛點

該三甲醫院位于中部城市核心區域，建筑面積約25萬平方米，涵蓋門診樓、住院樓、手術室、重癥監護室（ICU）、檢驗中心等，日均就診量約5000人次。醫院微電網配置1.0MW屋頂分布式光伏、1.2MWh儲能系統、應急柴油發電機，核心負荷包括手術室設備、ICU監護設備、檢驗儀器、應急照明等，對供電可靠性要求達到99.999%，停電時間超過10毫秒即可能引發醫療事故。

園區核心保護痛點為拓?fù)鋸?fù)雜、敏感負荷集中導致的故障定位難、隔離慢：醫院微電網拓?fù)錇榄h(huán)網與輻射網混合結構，光伏、儲能、應急電源分散布置在各樓棟，保護分區邊界模糊；傳統集中式保護依賴中心節點決策，受醫院建筑電磁干擾、布線復雜影響，通信延遲較高，故障發生后難以快速精準定位故障區域，易導致故障擴散，影響敏感醫療設備運行；曾發生門診樓線路故障，傳統保護系統用了40分鐘才完成故障定位與隔離，導致部分門診停診、檢驗設備停運。

（二）關鍵技術選型與應用實施

針對醫院敏感負荷集中、拓?fù)鋸?fù)雜的痛點，項目選用分布式協同保護技術，通過去中心化的信息交互與協同決策，實現故障快速精準隔離，保障敏感負荷持續供電，具體實施如下：

1. 分區保護與節點部署

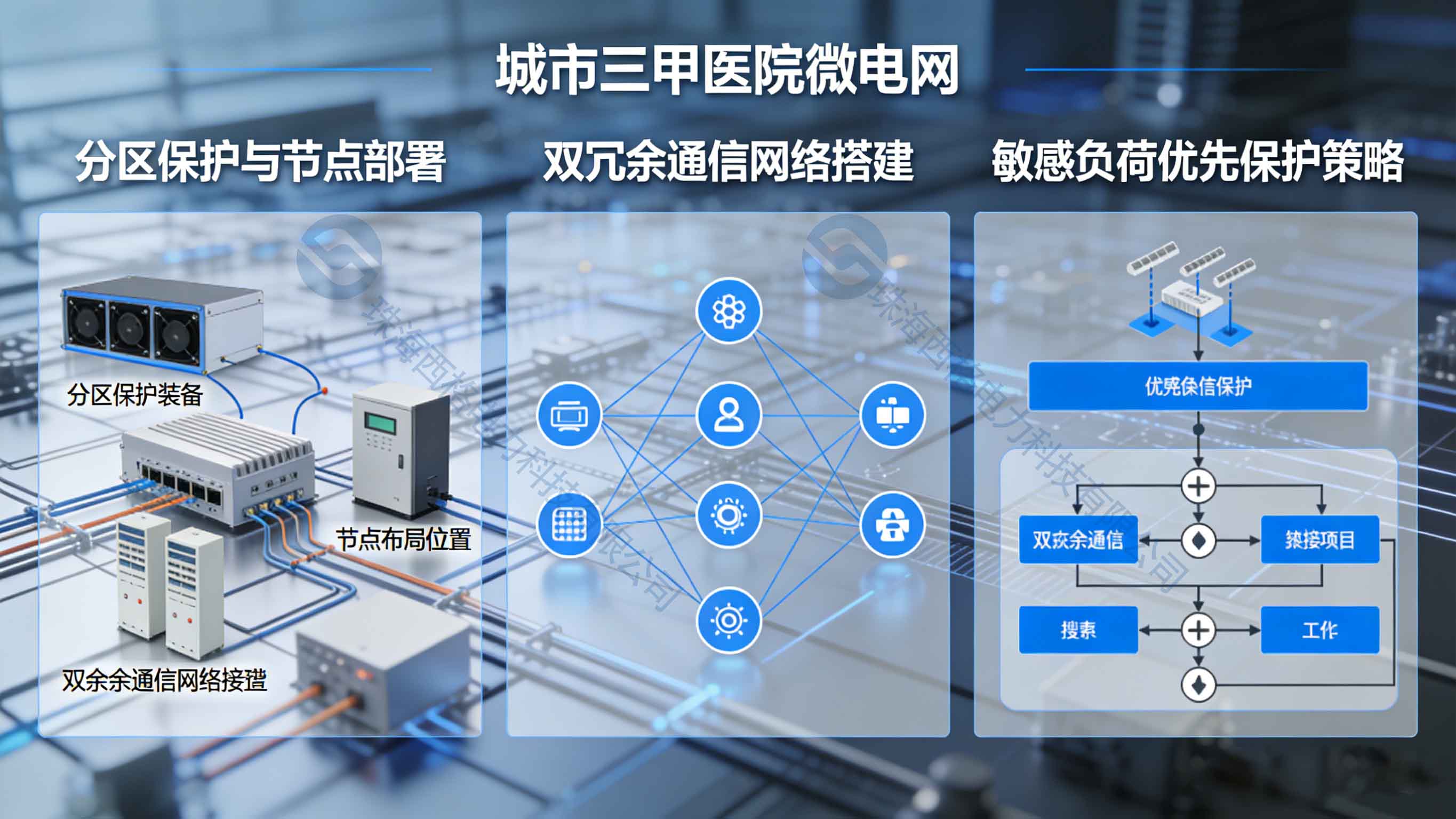

按醫院功能分區（門診樓、住院樓、手術室/ICU區、檢驗中心）劃分4個獨立保護分區，每個分區部署若干保護節點，覆蓋分布式光伏、儲能、關鍵配電線路及敏感醫療設備，實現保護范圍的精準覆蓋，確保故障發生時僅隔離故障分區。

2. 雙冗余通信網絡搭建

采用“光纖通信+5G工業專網”雙冗余方案，構建對等通信網絡，各保護節點實時共享故障電壓、電流、相位等信息，通信延遲控制在5ms以內，避免單一通信方式故障導致的信息缺失，確保保護決策的及時性。

3. 敏感負荷優先保護策略

優化協同保護邏輯，將手術室、ICU等核心敏感負荷所在區域設為“優先級保護分區”，故障發生時，優先切斷故障區域電源，同時通過儲能系統、應急柴油發電機快速切換供電，確保敏感醫療設備不中斷供電；針對檢驗儀器等對電能質量敏感的負荷，聯動電能質量監測裝置，避免因故障暫態過程影響設備運行。

（三）應用成效

分布式協同保護技術落地后，徹底解決了醫院故障定位難、隔離慢的問題：故障定位精度提升至米級，故障切除時間縮短至20毫秒以內，故障搶修時間從40分鐘縮短至15分鐘，效率提升62.5%；故障隔離范圍精準控制在故障分區，未再出現故障擴散至敏感負荷區域的情況，醫院供電可靠性提升至99.9995%；全年未發生因供電故障引發的醫療安全事件，保障了醫院正常診療秩序；同時，光伏自用率提升至85%，每年節約醫療用能成本約12萬元，助力醫院實現綠色低碳轉型。

案例三：城市中小學園區——電力電子適配型保護技術支撐高比例光伏接入

（一）園區概況與保護痛點

該中小學園區涵蓋小學、初中兩個校區，總建筑面積約8萬平方米，在校學生約3500人，教職工約300人。園區微電網配置600kW屋頂分布式光伏（分布于教學樓、食堂、體育館屋頂）、400kWh儲能系統，光伏滲透率達55%，所有光伏、儲能設備均通過逆變器接入微電網，核心負荷包括教學設備、多媒體系統、食堂用電、應急照明等，上學時段負荷集中，節假日負荷大幅下降。

園區核心保護痛點是高比例電力電子化電源帶來的故障特性異化：逆變器型光伏、儲能設備的故障電流呈現“幅值小、衰減快、諧波含量高”的特點，傳統過流保護難以有效檢測故障；同時，教學設備（多媒體、電腦）對電能質量敏感，光伏逆變器輸出的諧波易引發保護誤動，曾出現光伏系統故障時，傳統保護拒動，導致教學樓部分區域停電，影響正常教學；節假日負荷低谷時，光伏出力過剩，易引發電壓波動，進一步加劇保護定值失配問題。

（二）關鍵技術選型與應用實施

針對高比例電力電子化電源的故障特性，項目選用電力電子適配型保護技術，優化保護算法與定值設置，實現故障精準檢測與可靠保護，具體實施如下：

1. 光伏接入?yún)^(qū)域保護優化

針對教學樓、食堂屋頂光伏集群，采用暫態保護算法，提取故障暫態過程中的高頻分量與阻尼振蕩分量，快速檢測故障，動作速度可達毫秒級，避免故障對光伏逆變器與教學設備造成沖擊；同時，優化保護定值，適配逆變器型電源的弱故障電流特性，兼顧保護靈敏度與選擇性。

2. 諧波抑制與保護優化

針對光伏逆變器輸出的諧波問題，采用諧波制動保護技術，檢測3次、5次等特定次諧波的幅值，設置諧波制動門檻，避免因諧波導致保護誤動；同時，聯動儲能系統，當檢測到諧波超標或電壓波動時，通過儲能充放電平抑波動，保障教學設備用電安全。

3. 時段性保護調整

結合學校上學、節假日的負荷差異，設置兩種保護模式——上學時段，適配集中負荷需求，設定較高的保護靈敏度，確保故障快速切除；節假日負荷低谷時段，下調保護定值，同時啟動光伏出力調控，避免出力過剩引發的電壓波動，保障微電網穩定運行。

（三）應用成效

電力電子適配型保護技術落地后，有效解決了高比例光伏接入帶來的保護難題：光伏系統故障處置效率提升80%，徹底杜絕傳統保護拒動情況；諧波導致的保護誤動問題完全解決，全年保護誤動率為0；教學設備因故障停電或電能質量問題造成的損壞率降至0，保障了正常教學秩序；同時，光伏自用率提升至82%，每年為學校節約用能成本約6萬元，為校園綠色低碳教育提供了實踐支撐。

案例總結

上述三個案例覆蓋居民社區、醫院、學校等典型城市民生園區，分別對應負荷隨機波動、敏感負荷集中、高比例電力電子化三大核心場景，清晰展現了自適應保護、分布式協同保護、電力電子適配型保護等關鍵技術的場景化應用思路。核心經驗的是：城市民生園區微電網保護需立足“民生優先、安全第一”的原則，結合園區負荷特性、源網結構，選擇針對性的保護技術，注重保護系統與敏感負荷、儲能設備的聯動，才能實現供電安全與綠色低碳的雙重目標，為民生保障筑牢能源安全屏障。
