在便攜式電子設備設計領域，電源管理，尤其是鋰電池的充電管理，始終是工程師關注的核心環節。一顆性能可靠、集成度高且能與現代數字控制系統無縫協作的充電芯片，往往能決定產品的最終穩定性和開發效率。

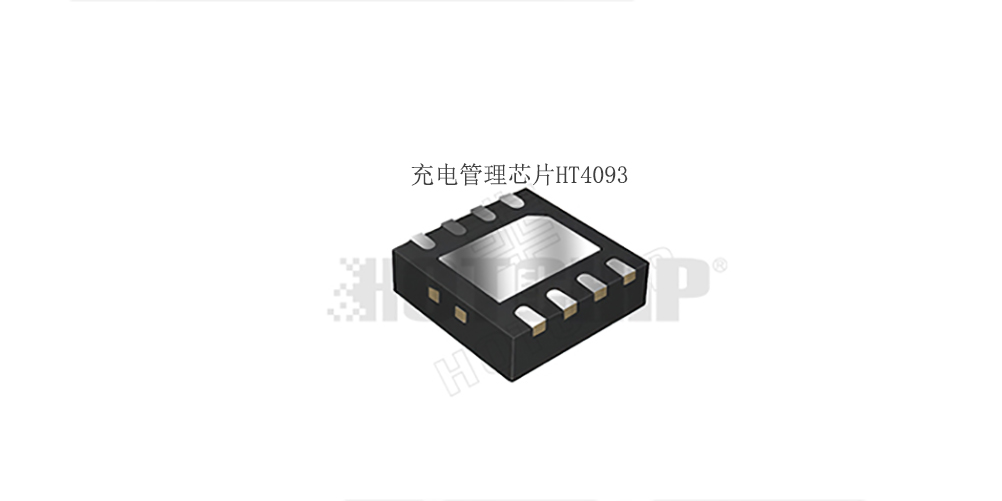

將深入探討HT4093。這是一款支持最高40V輸入耐壓、可編程充電電流高達1.2A的單節鋰電池線性充電管理芯片。它不僅僅是一個充電IC，更是一個為MCU（微控制器）環境深度優化的智能充電解決方案。

一、核心參數與定位：為嚴苛的工業與消費級應用而生

HT4093的設計初衷非常明確：在保證安全性的前提下，簡化外部電路，并為智能控制提供最大便利。其核心參數決定了它廣泛的適用性：

輸入耐壓高達40V：這是HT4093最顯性的技術標簽。在當前USB-C適配器、電源波動復雜的工業及車載環境中，40V的耐壓值提供了極高的安全邊際，有效防止輸入浪涌或錯誤插拔導致的芯片損壞，大幅降低了產品的現場失效率。

1.2A可編程充電電流：覆蓋了從TWS耳機等小容量電池到便攜音箱、霧化器等中等容量電池的典型應用。充電電流通過一個外部電阻即可精確設定，設計靈活。

專為MCU協作優化：這是HT4093區別于傳統通用線性充電芯片的靈魂所在。它的邏輯電平設計、使能邏輯以及控制方式，都旨在與3.3V或5V邏輯的MCU實現“無障礙溝通”。

二、深度技術剖析：三段式充電與智能協作的完美融合

要理解HT4093的價值，不能只看參數，更要看懂它如何將經典的充電理論與現代數字控制需求結合起來。

1. 經典的充電策略，卓越的熱管理

HT4093采用鋰離子電池標準的涓流/恒流/恒壓三段式充電模式。

預充電（涓流）：當電池電壓低于閾值（約2.9V）時，芯片以設定恒流值的10%進行涓流充電，先激活過度放電的電池，確保安全。

恒流充電：電池電壓超過預充電閾值后，充電電流升至設定的1.2A最大值，進行快速充電。

恒壓充電：當電池電壓達到4.2V浮充電壓時，進入恒壓階段，充電電流自然衰減，直至降至恒流值的1/10時，自動終止充電循環。

值得關注的是其熱反饋調節機制。在線性充電過程中，大壓差、大電流會導致芯片發熱。HT4093內置的熱反饋環路會實時監控芯片結溫，當溫度過高時，它會智能地減小充電電流，防止芯片過熱損壞，確保在惡劣環境下仍能安全、持續地充電。這一設計讓工程師可以不必過度擔心散熱設計，簡化了PCB布局。

2. 專為MCU設計的“溝通語言”

HT4093在信號交互上做了細致的考量，這使得它在智能設備中如魚得水：

電平匹配：其狀態引腳的電平被鉗位在不高于電池電壓的水平。這意味著，當電池電壓較低時，與MCU接口的引腳電壓也會相應較低，避免了因電平不匹配而對MCU的IO口產生沖擊或漏電。這是一個非常實用的細節。

低電平使能：芯片的CE引腳被設計為低電平有效，并且自帶下拉電阻。這直接對應了MCU在未初始化時，IO口常為高阻或高電平的狀態。使用低電平使能，可以確保MCU在上電復位完成、主動將CE拉低之前，充電芯片處于停機狀態，實現了“默認關閉，主動開啟”的安全邏輯，也完美支持了0V電池的激活充電。

控制靈活性：MCU不僅可以通過PROG引腳動態調整充電電流，還可以通過控制CE引腳來中途停止充電，甚至通過特定時序?qū)崿F(xiàn)任意電池電壓下的手動啟動再充電。這打破了傳統充電芯片必須等電池電壓自然回落到再充電閾值才能重啟充電的限制，為需要強制滿電的應用場景提供了可能。

三、應用場景與優勢：從臺燈到霧化器，可靠是共同的需求

基于上述特性，HT4093可以廣泛應用于各類便攜設備。我們來剖析兩個典型場景，看看它如何解決實際痛點。

場景一：高端可調光臺燈

現代臺燈已不只是一個照明工具，它集成了調光、定時、色溫調節甚至無線充電等功能，內部通常有一個MCU作為控制核心。

痛點：臺燈常使用12V甚至24V的電源適配器，電壓較高。傳統低壓充電芯片需要額外的降壓電路，增加了成本和復雜性。同時，充電狀態需要反饋給MCU以顯示在指示燈或屏幕上。

HT4093方案優勢：

1、直接供電：高達40V的輸入耐壓，使其可以直接從24V適配器取電進行充電管理，無需復雜的前級降壓，簡化了電源設計。

2、智能聯動：MCU通過讀取STATC/STATD引腳（充電狀態雙輸出），可以準確獲知“正在充電”、“充電完成”、“電池故障”等狀態，并在屏幕上顯示。MCU還可以根據用戶設定的“靜音模式”，在夜間主動拉高CE引腳，暫停充電以消除任何潛在噪聲。

3、安全性：電池反接保護和溫度監測功能，為整機安全增添了多重保障。

場景二：智能霧化器

霧化器（如電子煙、醫療霧化器）對PCB空間和功耗要求極高。

痛點：空間狹小，發熱集中。需要與MCU協同工作，實現電量顯示和各種保護。

HT4093方案優勢：

1、高集成度：內部PMOSFET架構省去了外部隔離二極管，DFN3×3-8的小封裝加上僅需少量外部元件，極大節省了寶貴的PCB面積。

2、低功耗待機：當設備處于待機狀態時，可以通過MCU將HT4093置于停機模式，此時供電電流降至100μA以下，極大地延長了設備的整體續航能力。移除輸入電源后，芯片從BAT引腳消耗的電流更是低于1μA，幾乎不消耗電池能量。

3、0V充電支持：其低電平使能設計，使得MCU可以在任何時刻（包括電池完全耗盡為0V時）啟動充電過程，確保了設備在深度放電后依然可以被可靠喚醒和充電。

四、可靠性設計：不止于充電的保護屏障

在產品設計中，可靠性往往是1，性能是后面的0。HT4093在防護能力上構建了多維度的屏障：

1、輸入過壓保護（OVP）：當輸入電壓超過6.7V（典型值）時，芯片會迅速關閉充電通路，保護后級電路和電池。這與40V的絕對最大額定值相結合，構成了一個耐壓和切斷的雙重保險。

2、電池反接保護：若電池正負極接反，芯片會立即進入保護狀態，防止大電流損壞電池或芯片。其BAT引腳允許短時間承受-4.2V～12V的電壓，具備很強的魯棒性。

3、軟啟動：在上電或接入電池時，軟啟動電路限制了浪涌電流，避免了沖擊電流對電源和連接器的損傷。

4、電池溫度監測：通過TEMP引腳連接NTC熱敏電阻，可以實時監測電池溫度，僅在安全溫度范圍內進行充電，這對于追求高安全性的應用至關重要。

五、結語：為智能硬件提供一顆“會思考”的充電核“芯”

縱觀HT4093的各項特性，我們可以清晰地感受到，它并非傳統意義上“充上電就行”的簡單器件。Hotchip的設計團隊顯然深諳現代智能硬件對于協同、控制與安全的極致追求。

它具備線性充電芯片應有的簡潔和低成本優勢，同時又通過電平鉗位、低電平使能、可編程控制等精巧設計，賦予了工程師極大的控制自由度。這使得HT4093不僅僅是一個電源管理芯片，更是一個能理解MCU指令、反饋精確狀態、并主動應對各種異常情況的智能執行單元。

對于正在設計智能照明、便攜醫療設備、工業手持終端或各類物聯網設備的工程師而言，HT4093提供了一個兼顧性能、安全與設計靈活性的理想選擇。它用40V的耐壓為系統劃定了安全邊界，用1.2A的電流保障了充電效率，更用一系列MCU友好的接口，打開了電源系統智能化設計的新思路。
