核心觀點：在大多數工業變頻與通用伺服應用中，無需盲目追求極致的超高帶寬，“適切的響應速度”與“高可靠性、低成本”的平衡才是選型關鍵。本文將通過實測數據展示芯森電子AN1V系列開環霍爾傳感器如何在250kHz帶寬下，以優異的性價比滿足主流驅動需求。

引言：重新審視電流反饋的“性價比”平衡點

在工業自動化領域，并非所有場景都需要工業機器人級別的極致動態響應。對于大量的風機、水泵、通用機械手及變頻器應用，過高的傳感器規格不僅增加成本，還可能引入不必要的高頻噪聲。

傳統的開環霍爾傳感器往往被認為“慢”且“不準”，但在ASIC技術與新型磁芯材料的加持下，現代開環傳感器已發生質變。芯森電子AN1V系列憑借250kHz帶寬和2.5μs典型響應時間，正在打破傳統開環傳感器的性能天花板，成為通用伺服與變頻驅動器的“黃金搭檔”。

本文將帶你深入：

• 需求分析：通用伺服與變頻應用真的需要500kHz帶寬嗎？
• 技術解析：AN1V系列如何實現250kHz帶寬與低延遲的平衡
• 實測數據：AN1V系列在典型工況下的表現
• 選型指南：如何根據應用場景選擇最具性價比的方案

一、應用需求的理性回歸：帶寬夠用即可

1.1 不同場景的帶寬需求金字塔

伺服與變頻應用的帶寬需求呈現金字塔結構：

• 頂層（高端機器人、精密機床）：需要 >400kHz 帶寬，微秒級延遲，必須使用閉環傳感器。
• 中層（通用伺服、CNC進給、電梯）：需要150kHz-300kHz帶寬，響應時間<5μs，高性能開環或標準閉環即可滿足。
• 底層（風機、水泵、普通變頻器）：需要 50kHz-150kHz 帶寬，對成本敏感，標準開環是首選。
• 關鍵洞察：AN1V系列定位正是“中層及部分底層”市場，其250kHz的帶寬足以覆蓋開關頻率在20kHz-40kHz的主流驅動器需求，同時保留了開環傳感器的成本與體積優勢。

1.2 延遲的量化影響再計算

根據控制理論，帶寬 (fBW) 與延遲(Td) 的關系依然適用。對于AN1V系列：

典型跟蹤時間 (tr)：2.5μs (10%-90%)

等效延遲估算：約 1-2μs 級別

代入公式fBW≈0.4/2π?Td：

當Td≈1.5μs時→理論支持帶寬約42kHz(保守估算)

實際實測帶寬：250kHz(-3dB點)

解讀：AN1V系列的250kHz帶寬意味著它能準確捕捉到高達250kHz的正弦波信號變化。對于載波頻率為20kHz的PWM系統，其采樣能力綽綽有余，能夠保證電流環的穩定運行，避免低頻振蕩。

二、技術解析：AN1V系列如何突破傳統開環極限？

2.1 專用ASIC芯片的賦能

雖然AN1V是開環結構，但其核心——信號調理ASIC芯片采用了先進工藝：

低噪聲設計：輸出噪聲低至1.1mV - 5mV（取決于量程），提高了小電流下的信噪比。

溫度補償：內置溫度補償電路，將零點漂移和增益漂移控制在較低水平（零點漂移典型值±5mV，全溫范圍漂移可控）。

快速響應：優化的內部電路設計，將跟蹤時間壓縮至2.5μs（典型值），遠快于傳統開環傳感器的10μs+水平。

2.2 緊湊結構與絕緣安全

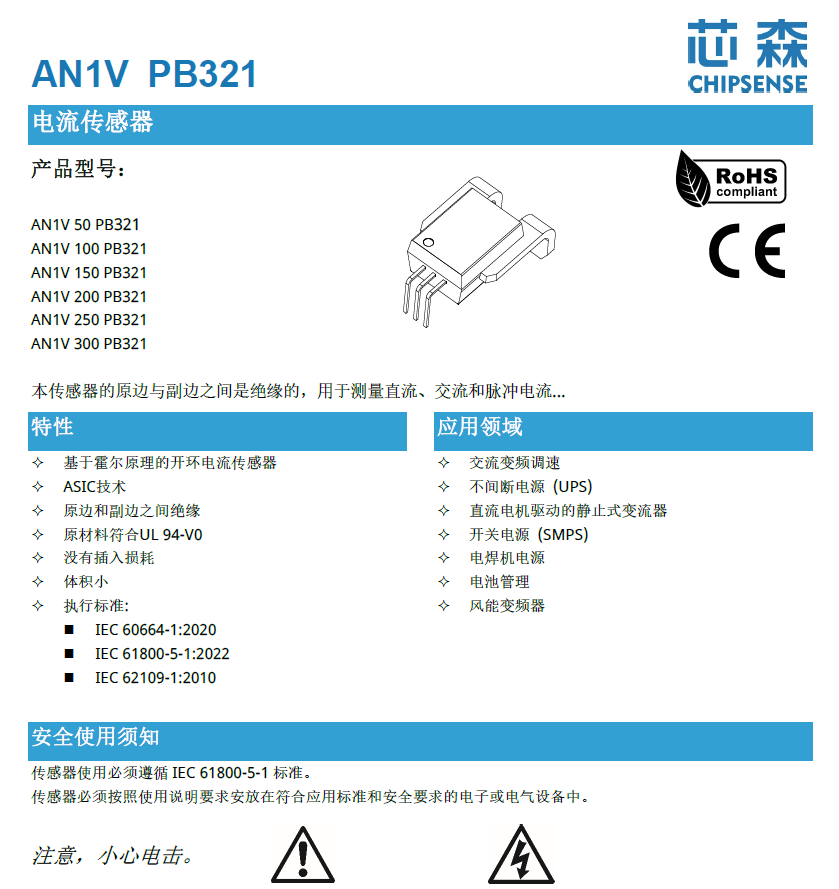

AN1V PB321封裝體現了高度集成化：

體積?。哼m合高密度安裝的驅動器內部。

高絕緣：原副邊隔離耐壓高達4.8kV (AC, 1min)，符合IEC 60664-1標準，適用于CAT III環境，確保安全。

低功耗：典型電流消耗僅5mA，降低驅動器自身發熱。

2.3 寬量程覆蓋

AN1V系列提供豐富的量程選擇，滿足不同功率等級需求：

50A, 100A, 150A, 200A, 250A, 300A多種規格。

統一的3.3V 單電源供電，便于與主流MCU/DSP接口直接連接。

輸出電壓范圍：VOUT=0.33V+Gth×IP，零點為0.33V，留有足夠的負向電流測量余量（雙向測量）。

三、實測表現：AN1V系列性能數據詳解

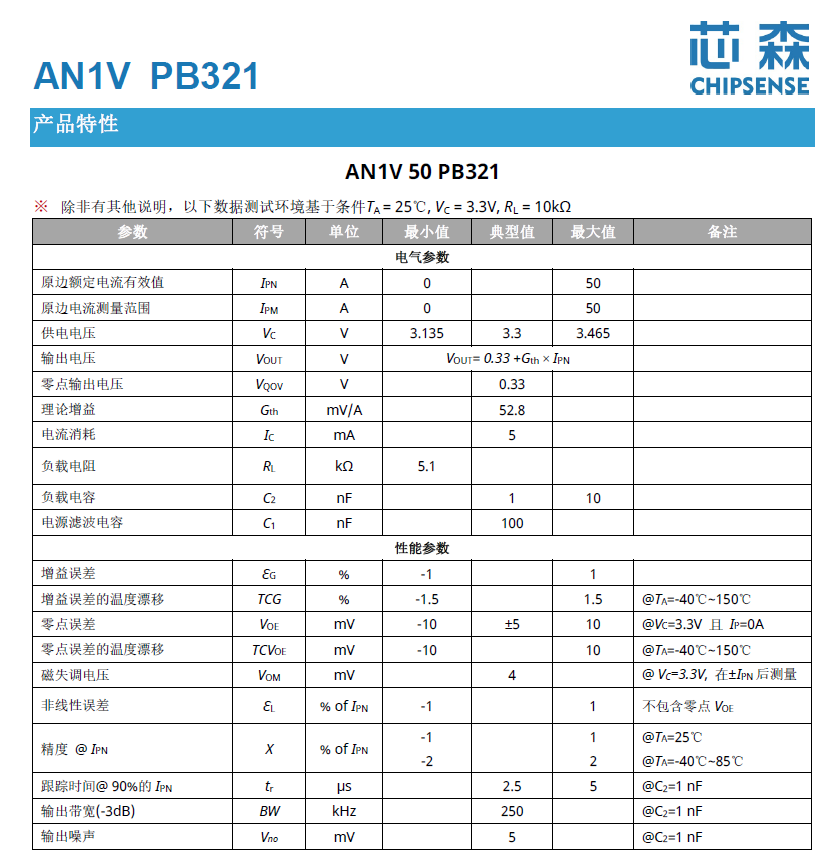

基于芯森電子實驗室測試平臺（TA=25℃，VC=3.3V），AN1V系列關鍵性能如下：

3.1 動態響應測試

解讀：2.5μs的響應時間意味著在10kHz的控制頻率下，相位滯后極小，完全能夠支撐穩定的電流環控制，不會成為系統瓶頸。

3.2 精度與穩定性

工程意義：±1%的典型精度對于通用伺服和變頻器而言已經完全足夠。在全溫范圍內保持±2%的精度，確保了設備在惡劣工業環境下的可靠性。

3.3 噪聲表現

輸出噪聲：低至1.1mV - 5mV(RMS, 取決于量程)。

低噪聲意味著控制系統無需過度濾波，從而進一步減少了軟件算法帶來的額外延遲。

四、工程實踐：AN1V系列的選型與應用

4.1 推薦應用場景

場景一：通用變頻器（風機、水泵、壓縮機）

• 需求：成本控制、長期可靠、中等動態響應。
• 推薦：AN1V系列（根據電機電流選擇對應量程）。
• 優勢：相比閉環方案成本降低30%-50%，性能完全滿足V/F控制及矢量控制需求。

場景二：通用伺服驅動器（包裝機械、紡織機械）

• 需求：響應速度<5μs，精度±1.5%以內。
• 推薦：AN1V系列。
• 優勢：2.5μs響應時間足以支撐速度環和位置環的快速調節，且體積小，利于驅動器小型化。

場景三：新能源與儲能（BMS、DC-DC變換器）

• 需求：高絕緣、雙向電流測量、低功耗。
• 推薦：AN1V系列。
• 優勢：4.8kV絕緣耐壓，3.3V單電源供電，零點0.33V支持雙向電流檢測。

4.2 應用注意事項

1. 負載電容匹配：文檔建議負載電容C2在1nF - 10nF之間。過大的電容會降低帶寬，過小可能增加噪聲。推薦默認使用1nF以獲得最佳250kHz帶寬。
2. 安裝方向：注意引腳定義，電流從 Pin 4流向Pin 5時，輸出電壓增大。安裝時需確保方向正確，否則反饋極性相反會導致系統失控。
3. 溫度考量：雖然AN1V支持最高150°C環境溫度（部分型號），但在長期高溫工作下，建議預留散熱空間，以保證精度在最佳范圍（-40~85°C）。
4. 非超高速場景：如果您的應用是高頻注入控制、極高頻PWM（>50kHz）或納米級精密加工，建議仍選用芯森電子的閉環系列（如CR1V），AN1V作為開環方案在極端動態下可能存在微小的磁滯誤差。

五、總結：選擇最適合的，而不是最貴的

電流傳感器的選型不是簡單的“參數競賽”，而是“場景匹配”。

• 如果您追求極致性能（帶寬>400kHz，零超調，±0.3%精度），請選擇閉環傳感器。
• 如果您關注綜合效益（帶寬250kHz，響應<3μs，±1%精度，更優成本），AN1V系列開環傳感器是您的理想之選。

芯森電子AN1V系列證明了：通過先進的ASIC設計和工藝優化，開環傳感器也能擁有接近閉環的動態性能，為廣大的通用工業驅動市場提供了更具競爭力的解決方案。

這不僅是產品的迭代，更是工程設計理念的回歸——在滿足性能的前提下，追求極致的可靠與成本優化。

技術聲明

本文數據基于芯森電子DS-AN1V PB321規格書及實驗室實測。

具體應用效果受電路板布局、干擾環境及控制算法影響，建議在設計階段進行驗證。

關于作者
芯森電子技術團隊，專注于電流傳感器研發與應用。提供從開環到閉環、從霍爾到磁通門的全系列產品，助力工業自動化的智能化升級。
