一、項目規劃

使用 Air8000A 整機開發板 + 屏幕，用 iRTU+luatos-docs-code-100 開發一個 iRTU+RS485 溫濕度傳感器 +RS485 TVOC 的項目

1.1AirUI簡介

AirUI是基于 LVGL 9.4 版本進行圖形層封裝的 LuatOS 核心庫，把常用組件、事件管理、輸入和基礎視覺主題封裝為更易上手的 Lua 接口，便于在支持 LuatOS 的設備和 PC 上統一開發。

1.1.1 推薦搭配exwin UI 窗口管理擴展庫一起使用

資料見資料中心—LuatOS擴展庫API_exwin UI 窗口管理擴展庫

1.1.2當前最新版本為 V1.1.2 支持組件 16 個，組件分類如下：

顯示類組件：標簽、圖片、進度條、表格、曲線圖、二維碼

交互類組件：標簽、圖片、開關、按鈕、下拉框、消息框

輸入類組件：下拉框、輸入框 (支持中文輸入)、鍵盤

布局類組件：容器、選項卡、窗口

1.1.3 主要特性：

組件豐富：內置豐富標簽類型、圖片顯示、按鈕、開關、進度條、下拉框、輸入框、鍵盤、表格、容器、選項卡、窗口等核心組件;

更低成本：可選 hzfont 矢量字體支持 12-255 號字體，節省字庫成本;

開發高效：用更少代碼快速搭建可量產的觸控界面，參考示例代碼能快速掌握原理;

驗證便捷：提供 LuatOS windows桌面系統 快速驗證效果，無需燒錄就能看到代碼運行效果;

支持 LuatOS windows桌面系統 (SDL2) 和真機兩種模式：

當前LuatOS windows桌面系統支持Lottie動畫和鍵盤輸入；

PC端僅支持window 10/11系統；

真機支持Air8101和Air8000系列、Air780EHM/EGH/EHV等；

支持使用設計器設計頁面和 XML 導入，能夠快速搭建頁面原型與交互邏輯。

當前AirUI 設計器開發中，目前可以使用 LVGL 9.4 官方設計器進行頁面設計

2. Air8000A核心功能

核心功能：4G+Wi-Fi+ 藍牙 +GNSS 定位 + 內置 G-sensor

存儲空間：Air8000 全系列產品的 Flash 和 RAM 均為 8MB

多網融合：支持 4G、Wi-Fi、以太網無縫切換

定位能力：支持多系統聯合定位，定位精度 <2m;內置 G-sensor，有效抑制靜態漂移

近場通訊：內置低功耗 WiFi 6(支持 AP 和 STA) 和 BLE 5.4，確保設備在各種網絡環境下都能穩定連接

外設控制：4 個串口；2 路 I2C；1 路通用 SPI；4 路 PWM；4 路 ADC；1 路 CAN；1 路 QSPI

UI 能力：支持 SPI LCD；支持方便開發的顯示界面，包括觸摸和顯示；

視覺能力：支持 30W 像素攝像頭；

存儲擴展：支持外掛 Nor Flash/Nand Flash，RC522 射頻模塊、OTP 存儲操作；

二、準備軟硬件環境

2.1 軟件環境

2.1.1 準備好 Air8000A 的 iRTU 軟件代碼

軟件代碼地址為：iRTU 源碼，這個地址為 irtu_ui 的初始代碼。

固件下載參考：資料中心Air8000A 固件。

2.1.2 準備好 Luatools 工具

Luatools 調試工具， 支持最新固件獲取、固件打包、trace 打印、單機燒錄等功能

此工具適用于 4G 模組， 4G + GNSS 模組和工業引擎系列。

LuaTools 下載調試教程參考：LuaTools 下載調試教程 - 模組資料中心

2.1.3 準備好 iRTU 配置頁面和 AirCloud

iRTU 的配置服務器地址為：iRTU 配置頁面

AirCloud 的地址為：iot.luatos.com

2.1.4 AI 工具安裝和智能體配置

已經引入了 Trae AI 智能開發工具，我們本次使用智能體luatos-docs-code-100進行開發

2.2 硬件環境

本次用的是 485 的溫濕度傳感器和 TVOC 傳感器，Turnkey 開發板里面的套餐是 i2c 的，因為 iRTU 目前只支持串口傳輸，所以我們使用 485 的溫濕度傳感器和 TVOC 傳感器。

三、使用 AI 開發

3.1 先配置 iRTU 的基本參數：

3.1.1串口配置

串口配置功能如下，Air8000A 的開發板使用的 485 串口號為串口 1，轉向腳為 GPIO17，485 的延遲時間設置為 20000us,9600 波特率填 20000。這個是經驗值，其余波特率可以參考這個波特率，根據比例自行計算，如 4800 波特率是 20000*9600/4800 = 40000；

串口配置功能

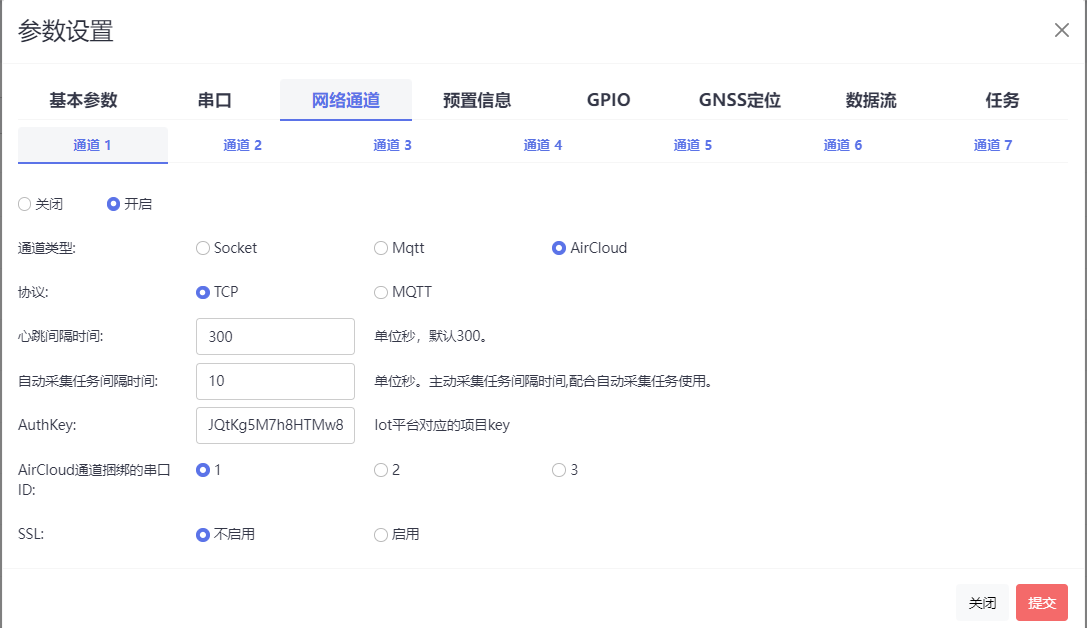

3.1.2 網絡通道

配置為 AirCloud，其中，AuthKey 值可以去通過 AirCloud 平臺對應模塊的項目去獲取

網絡通道

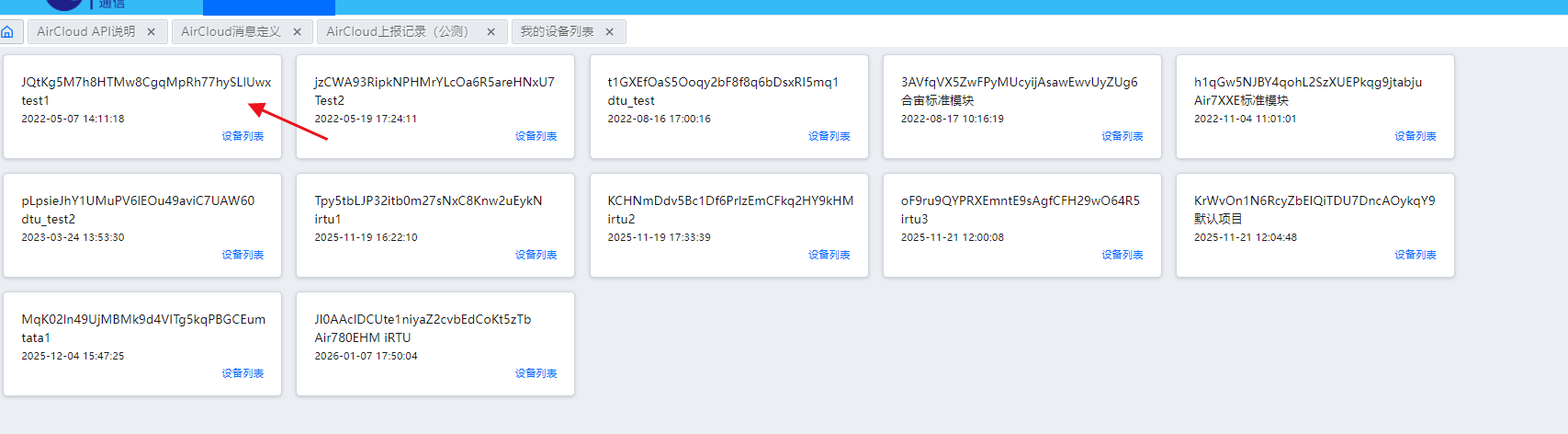

測試的設備在 test1 項目下，所以使用的是第一個 Key 值

網絡通道

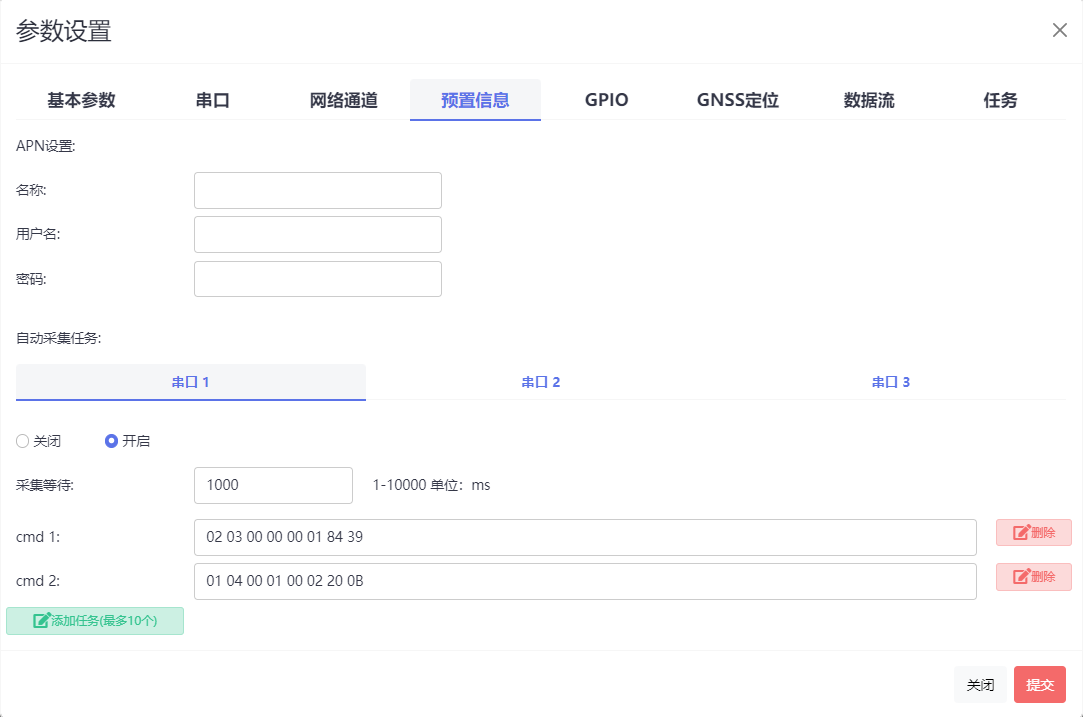

3.1.3 預置信息

在預置信息里面配置的是發送的 485 數據，本次發送的數據，第一條是發送給 TVOC 傳感器的數據，第二條是發送給溫濕度傳感器的數據，中間間隔 1 秒

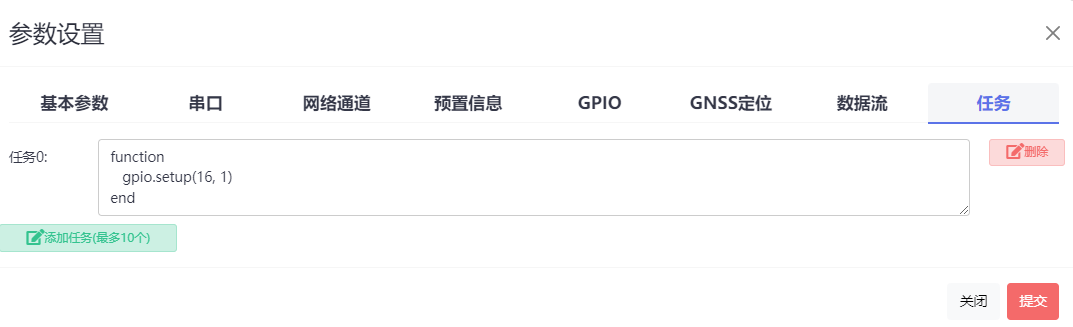

3.1.4 任務

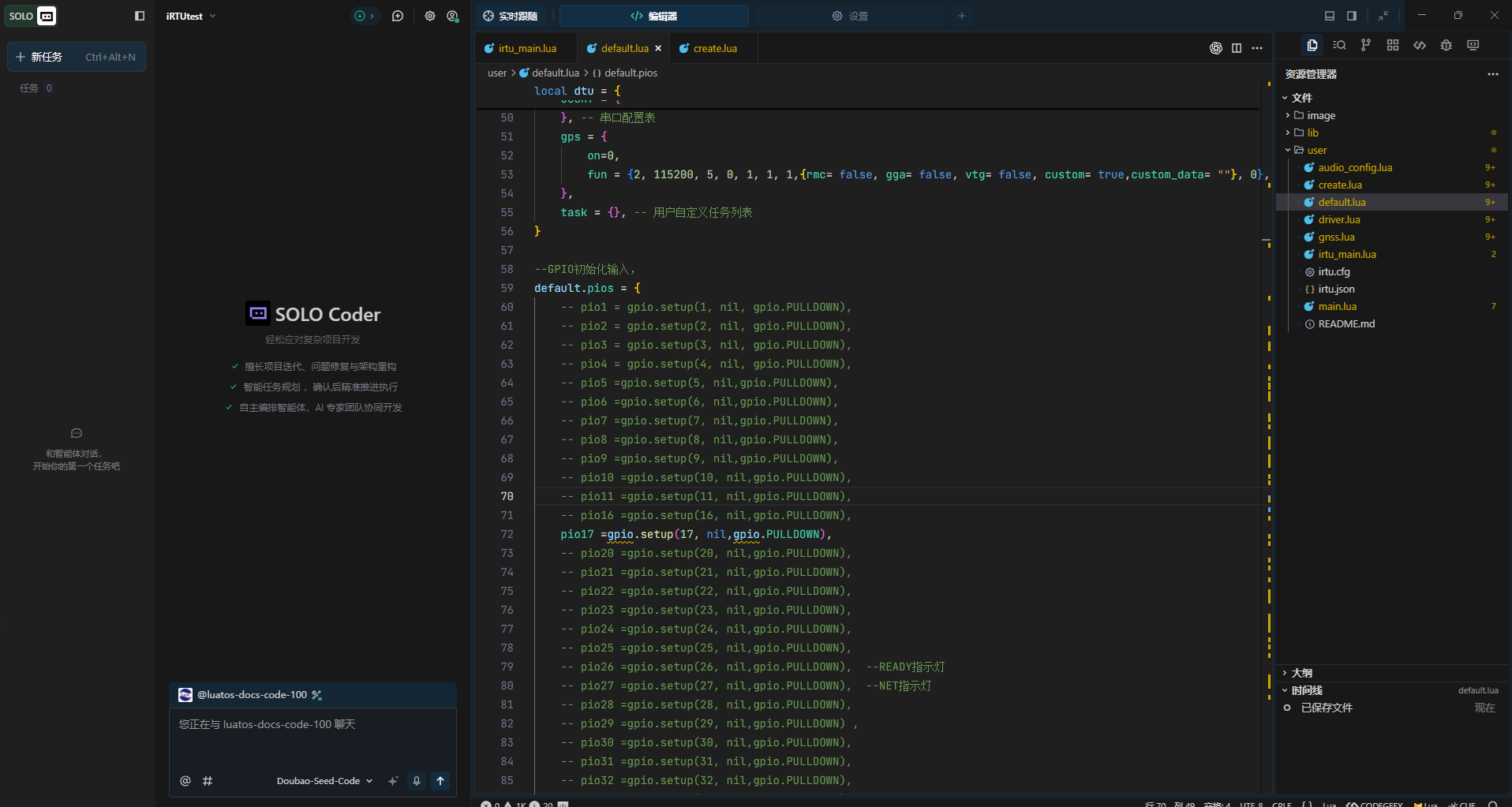

任務里面打開 GPIO16，該操作是給 485 控制芯片上電

3.1.5 數據流

數據流我們等待后續用 AI 生成，先暫時不配置

3.2 放入代碼和圖片，生成 UI

放入 iRTU 的代碼，lib 庫，還有 image 圖片，也可以自行去阿里巴巴圖標網站去尋找自己喜歡的。

3.2.1 第一個任務

我現在的 image 里面放了 3 個圖片，分別是溫度，濕度，還有 tvoc，你現在利用這三張圖片，結合 airui 功能，給我用容器先創建一個大的框架，然后做三個小的容器，分別是溫度，濕度，還有 tvoc，做完之后放到我的 iRTU 項目里

3.2.2、AI 的創建結果

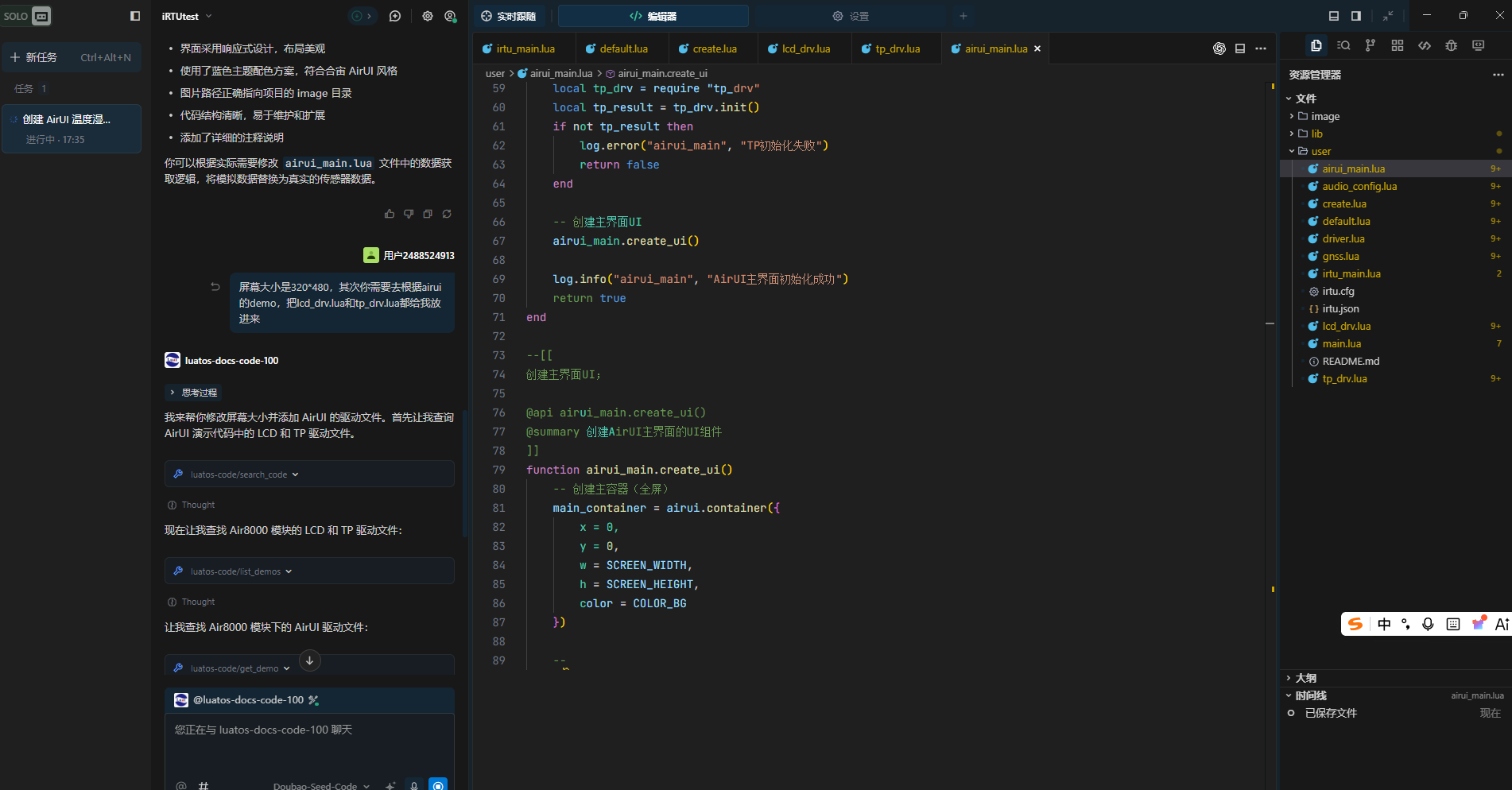

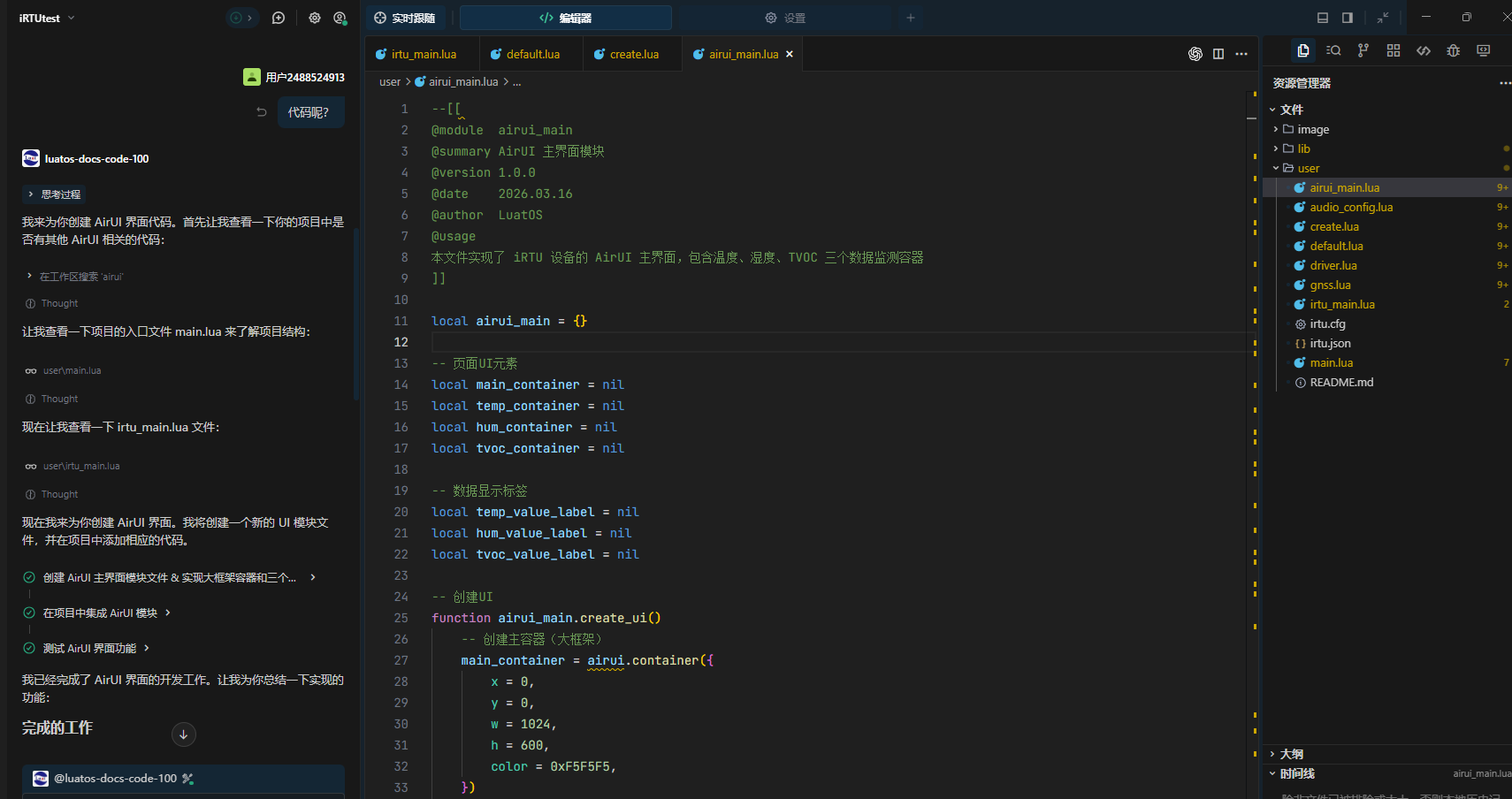

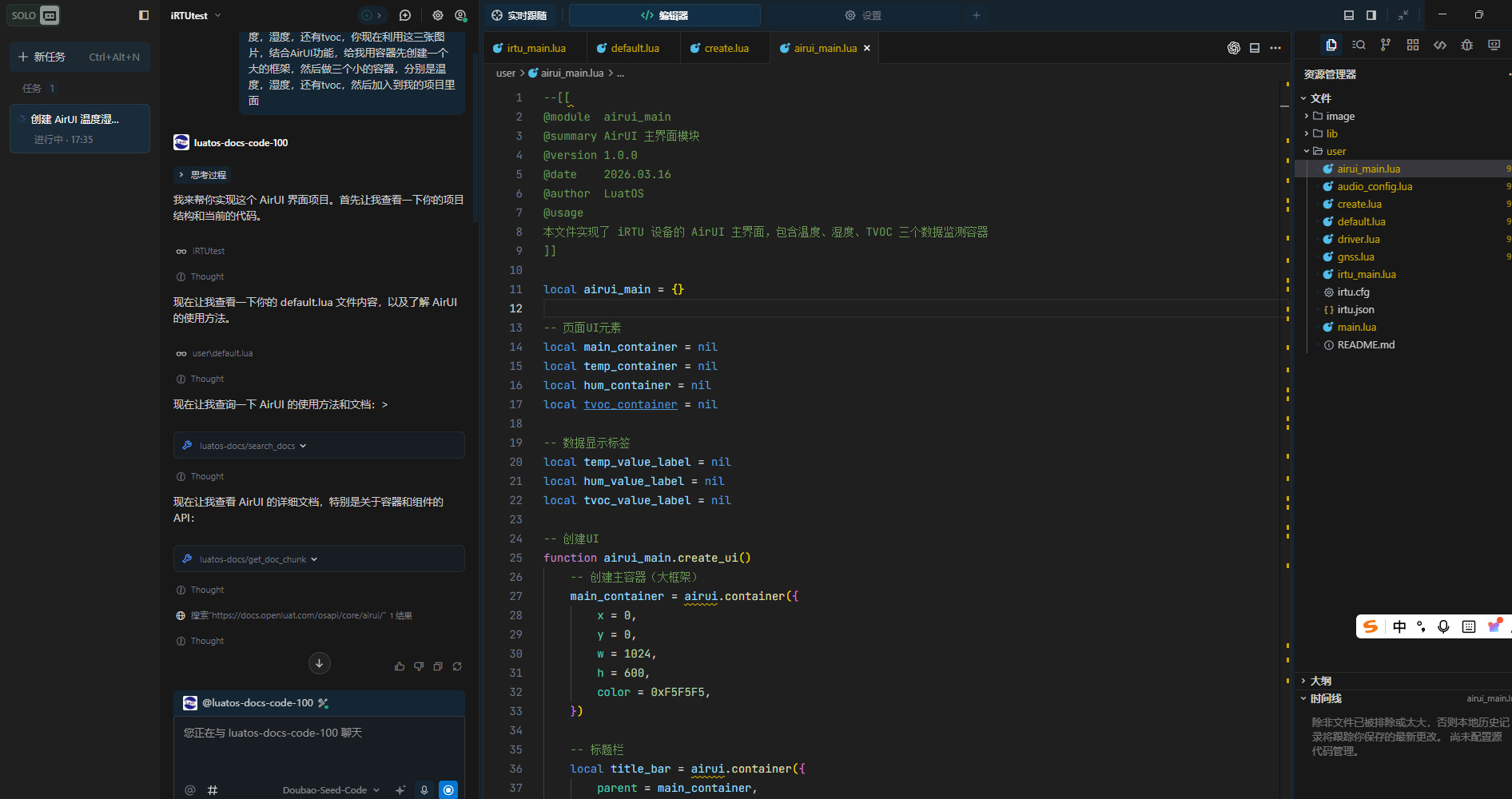

AI 第一次沒有生成代碼，然后我們詢問 AI:代碼呢？然后 AI 開始生成 airui_main.lua 的代碼，這時候我們發現 AI 的屏幕大小是錯誤的，我們糾正下 AI

3.2.3、AI 開始修正

燒錄代碼：

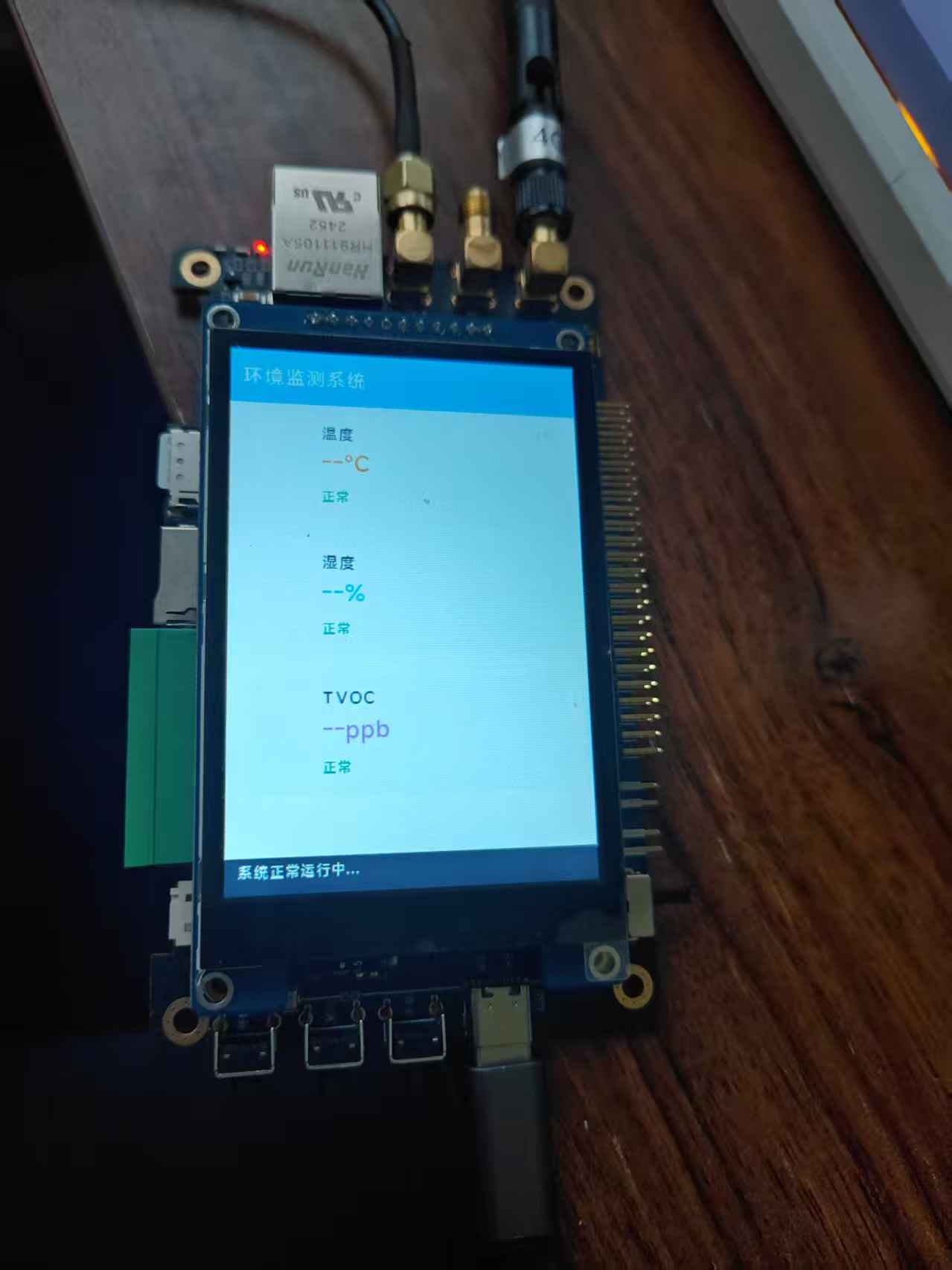

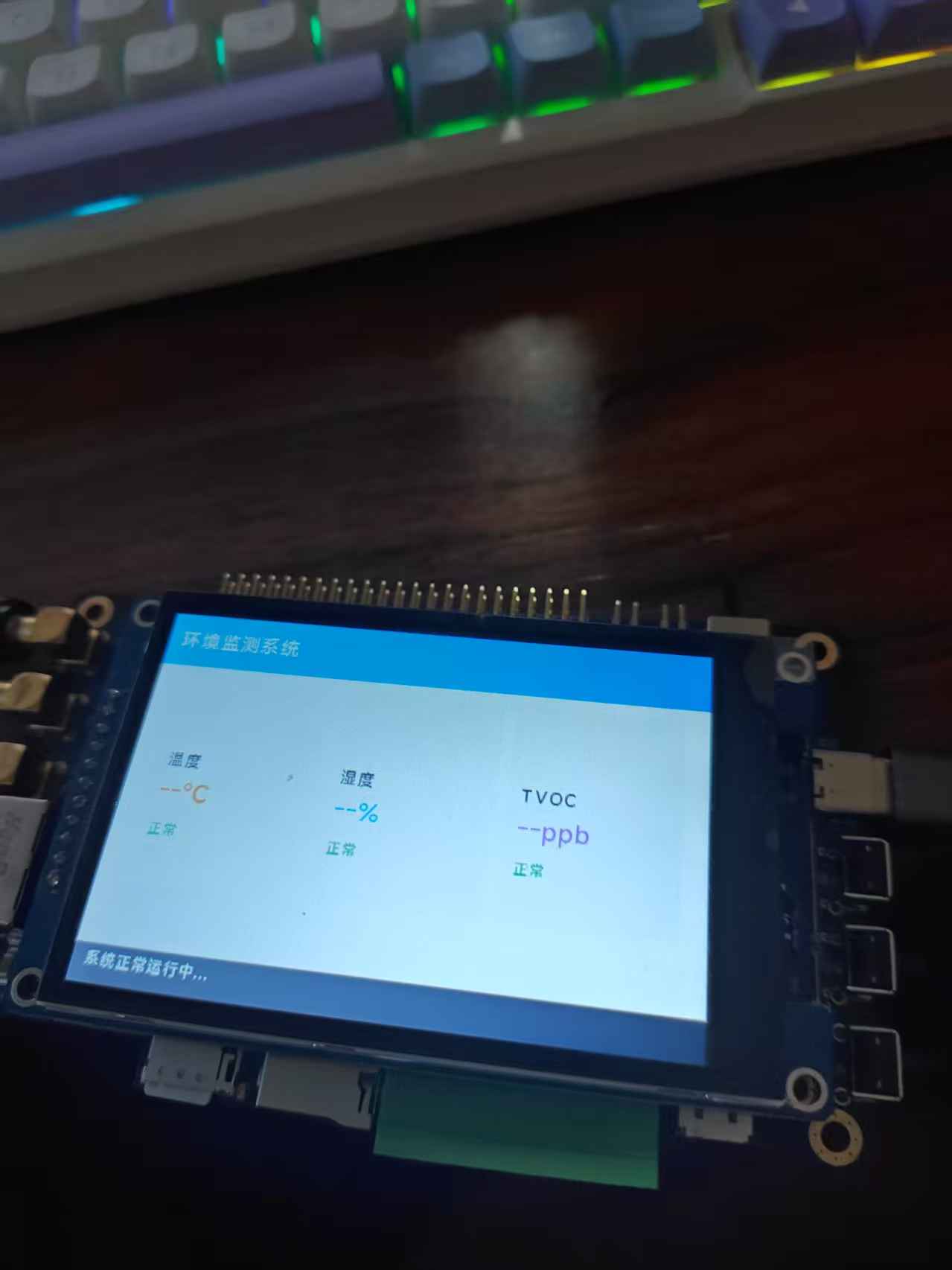

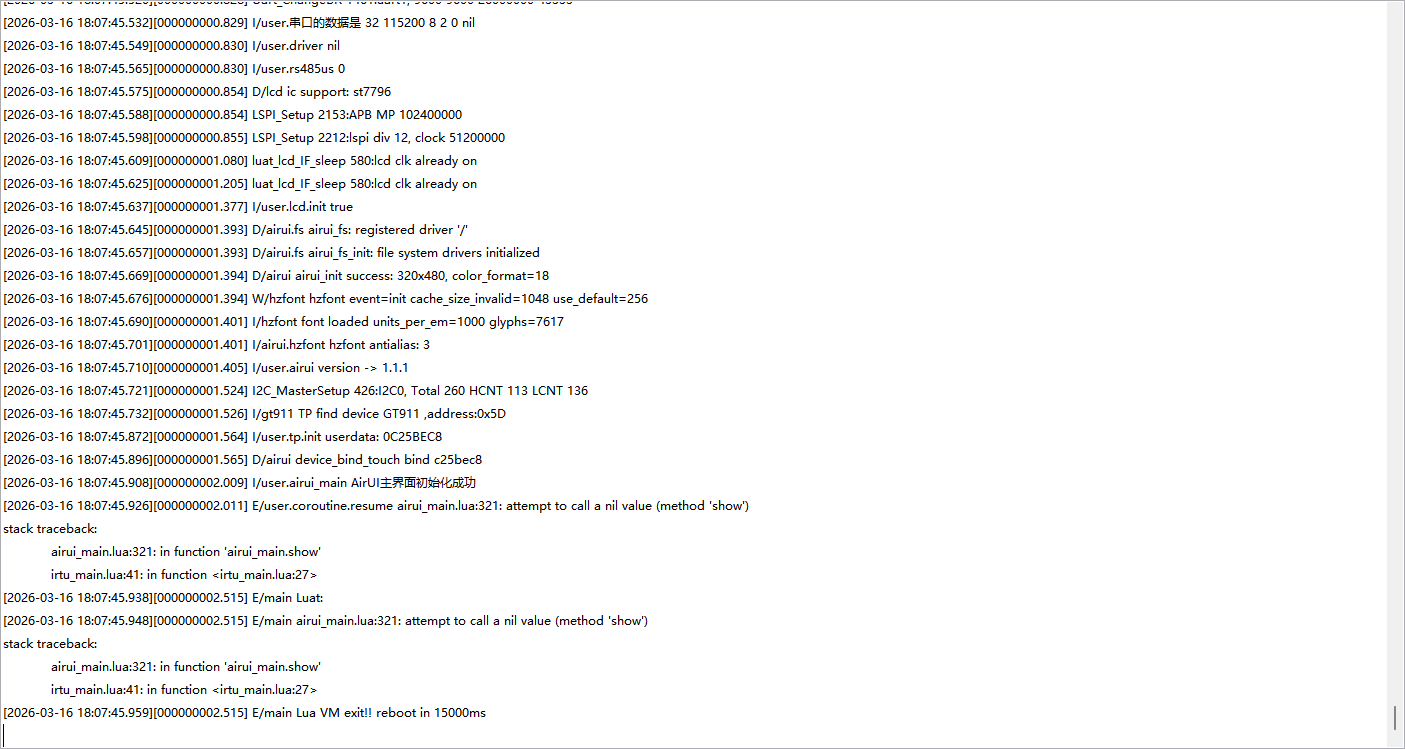

這時候發現有報錯，但是屏幕上已經顯示出來了內容

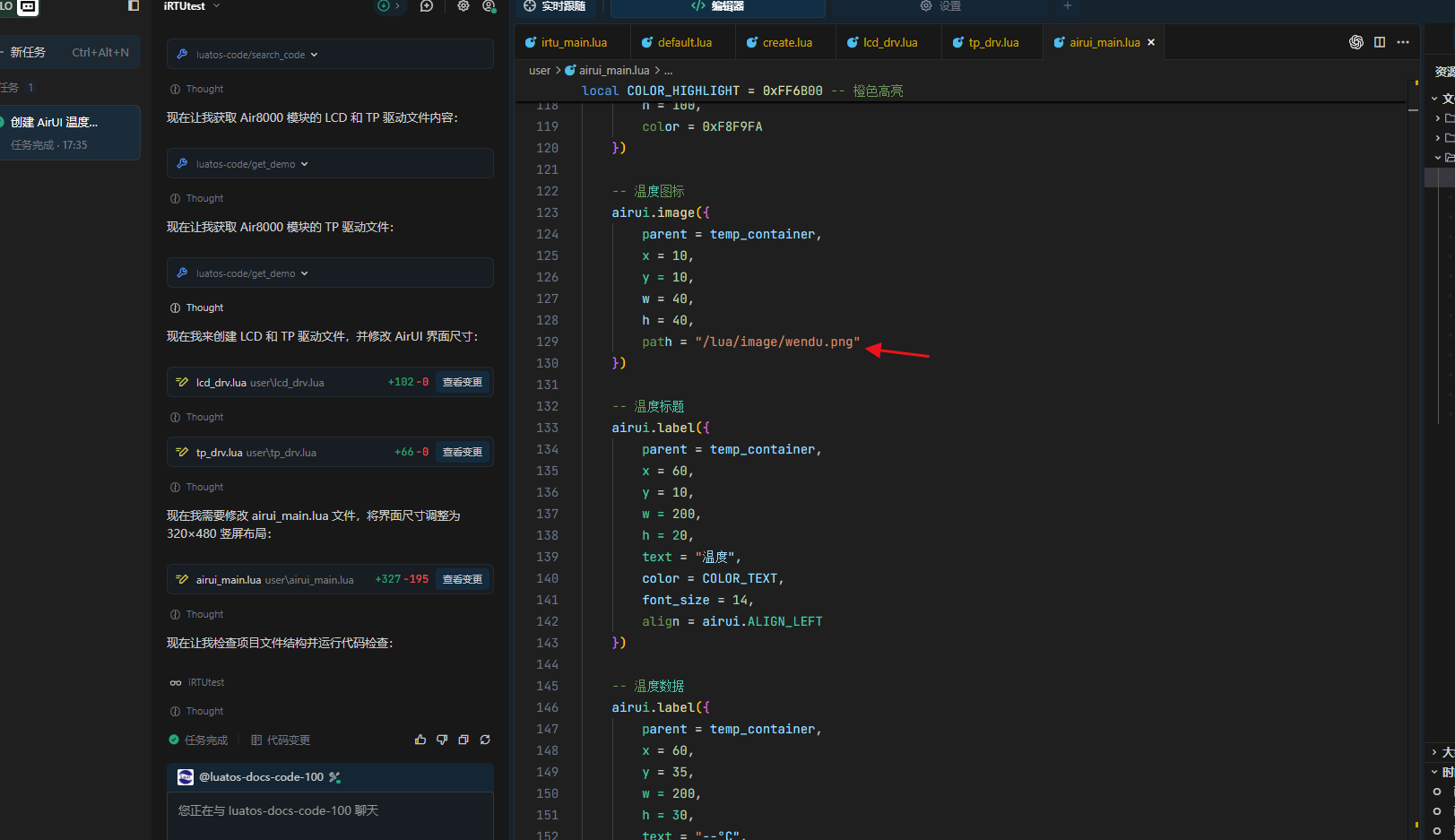

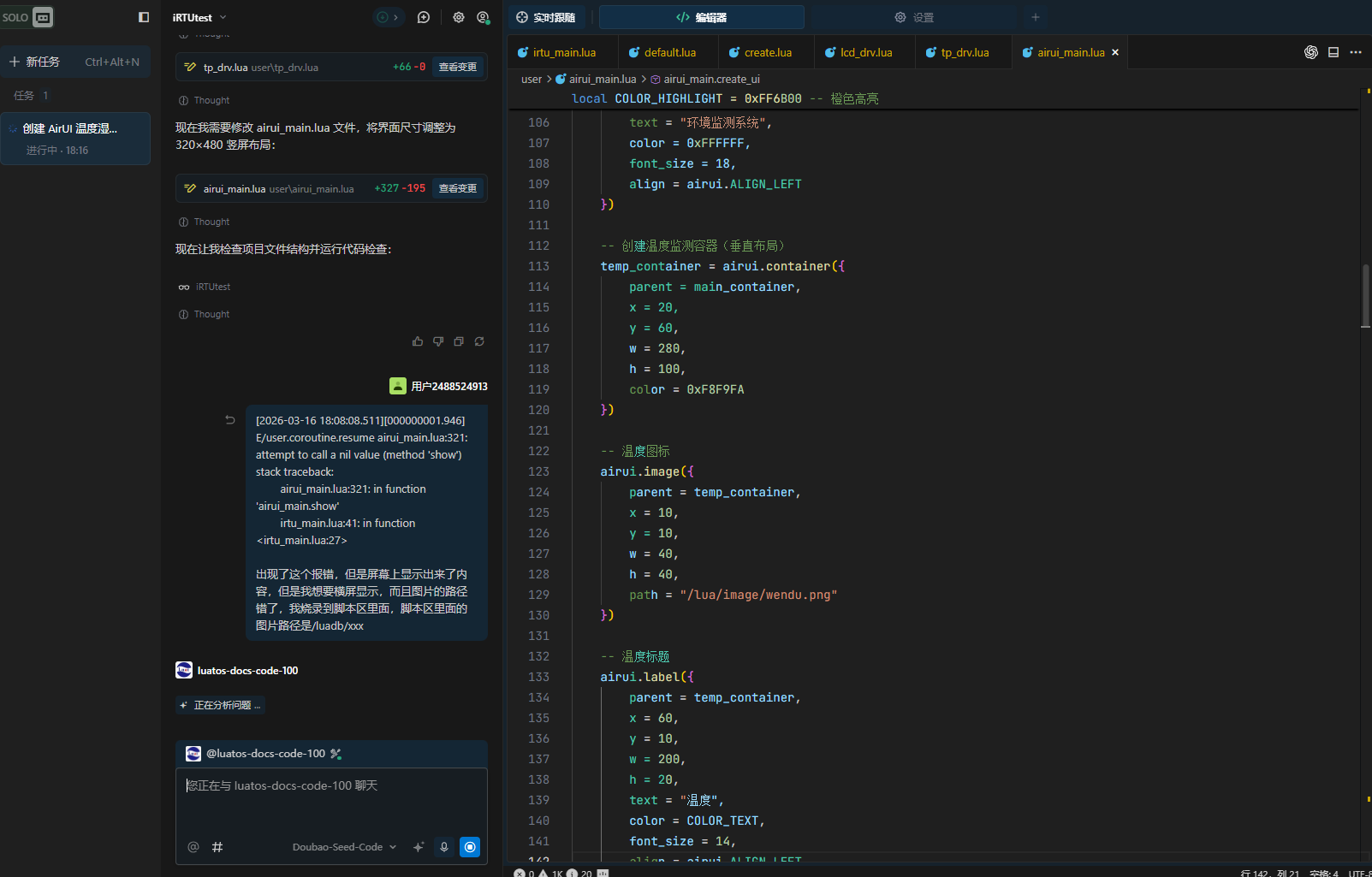

但是我們想把這個做成橫屏的，而且圖片也沒顯示出來，這個時候我們發現圖片的路徑其實是錯誤的，這個路徑問題需要提前給 AI 說一下，不然 AI 沒辦法判斷這個圖片路徑是腳本區路徑

3.2.4、開始針對問題詢問問題讓 AI 修改

修改完成，展示圖片：

3.2.5、還是沒有顯示圖片，繼續讓 AI 微調

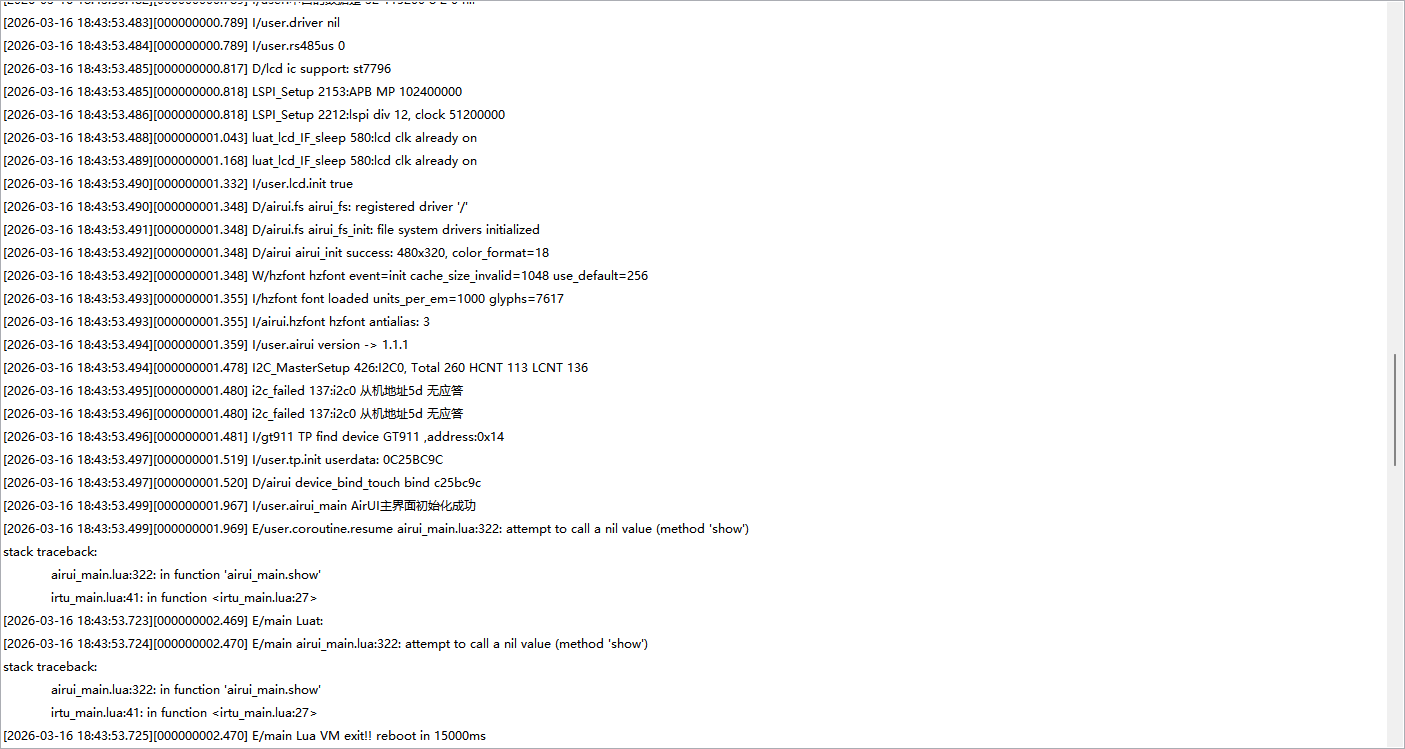

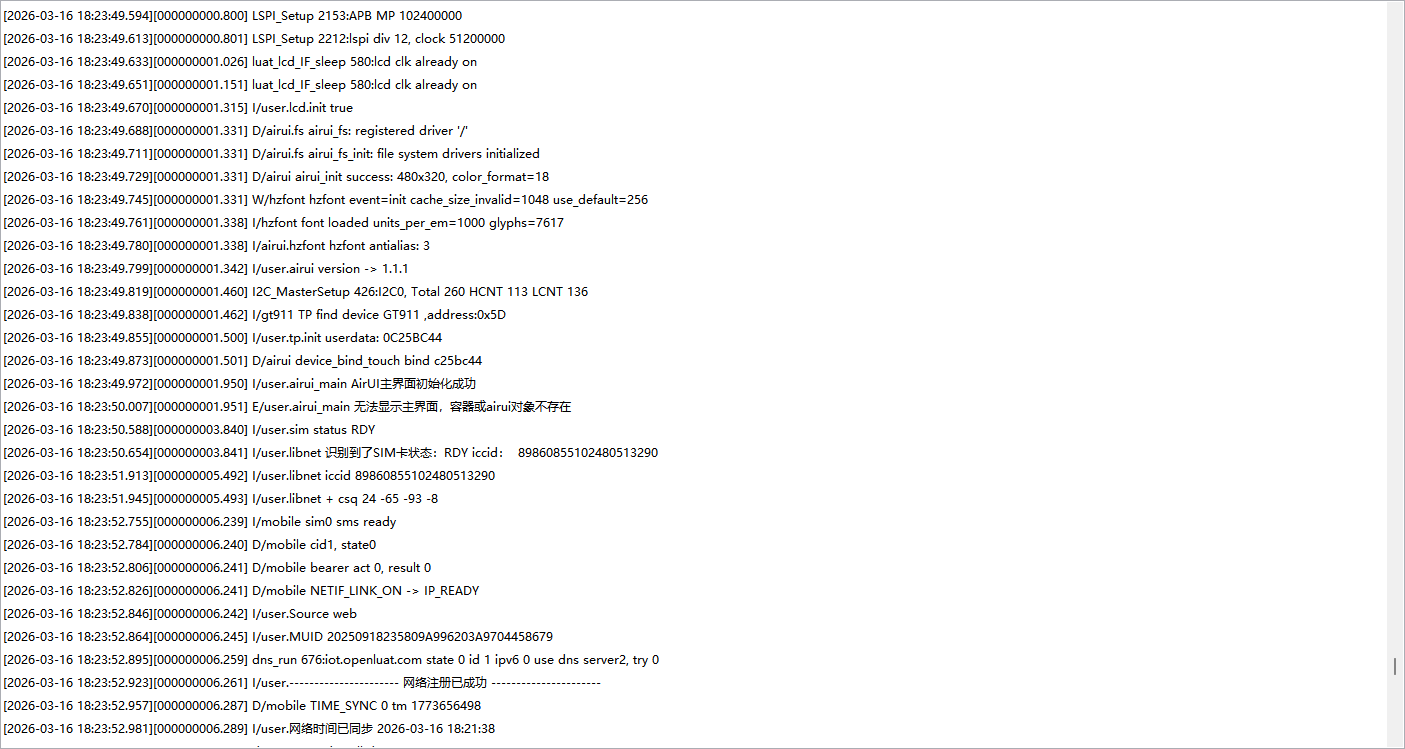

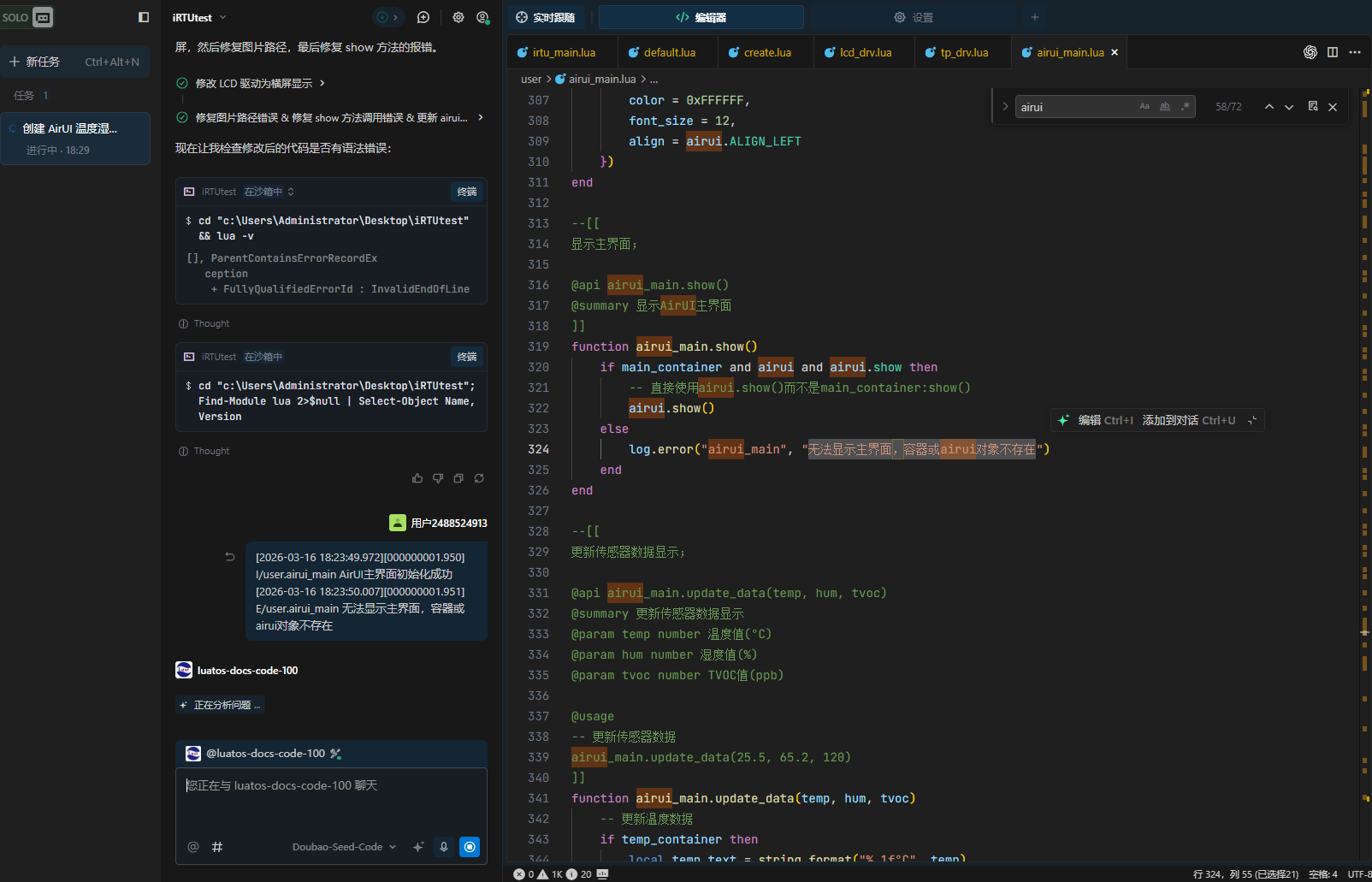

這個時候，圖片還是沒有顯示，通過日志看到了無法顯示主界面，容器或 airui 對象不存在

看了下代碼，經過分析能顯示出來屏幕的話，那么 airui.show 應該就是不存在的，然后讓 AI 去分析一下去修改一下，這一步在使用上其實修改不修改都沒什么問題。不影響使用，但是為了代碼規范，還是讓 AI 去修改一下吧

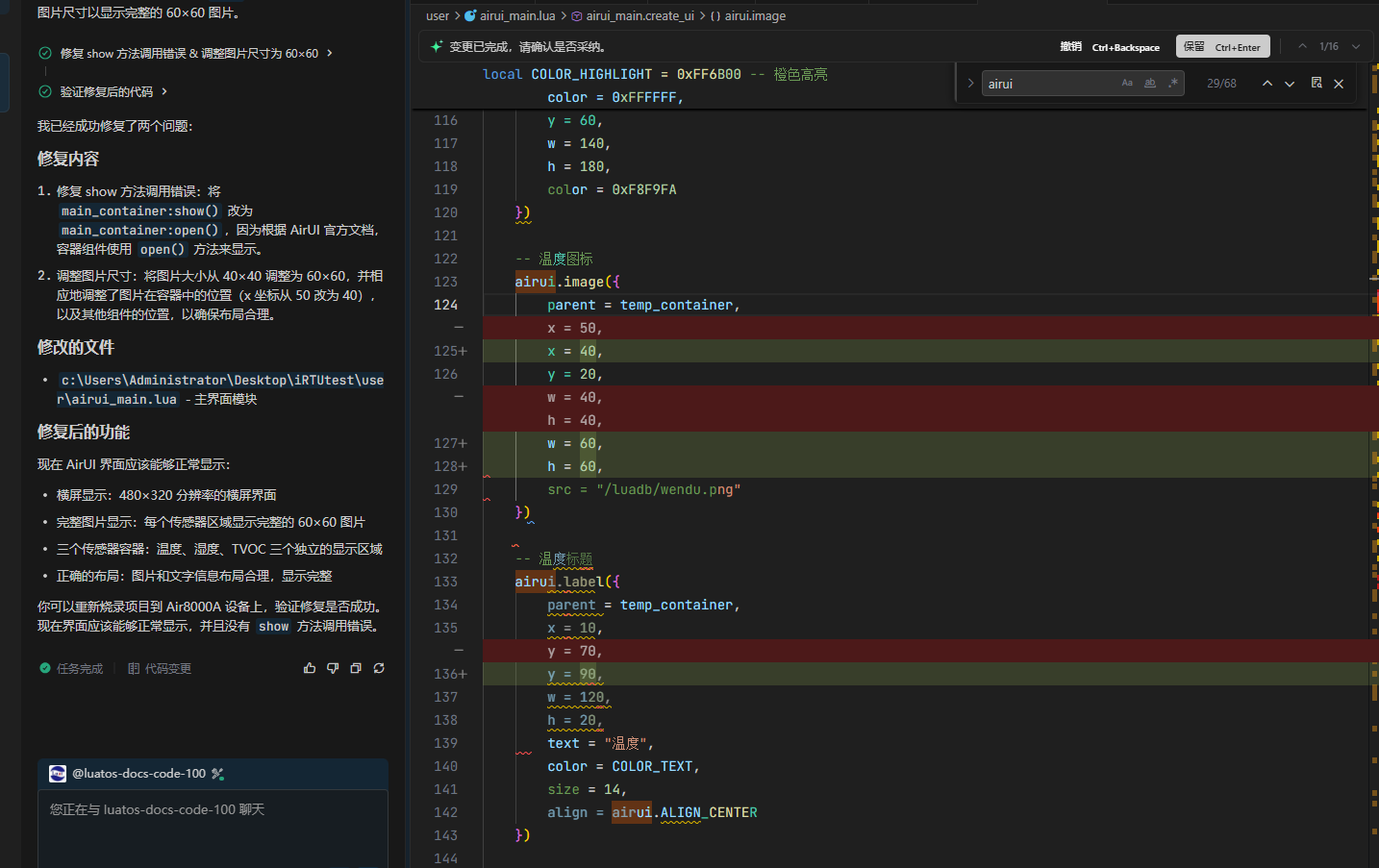

3.2.6、顯示出來圖片了，但是大小顯示不完全，而且代碼有報錯，繼續讓 AI 去修改調試

讓 AI 去修改報錯，然后去修改圖片

修復完成點擊保留，然后繼續燒錄

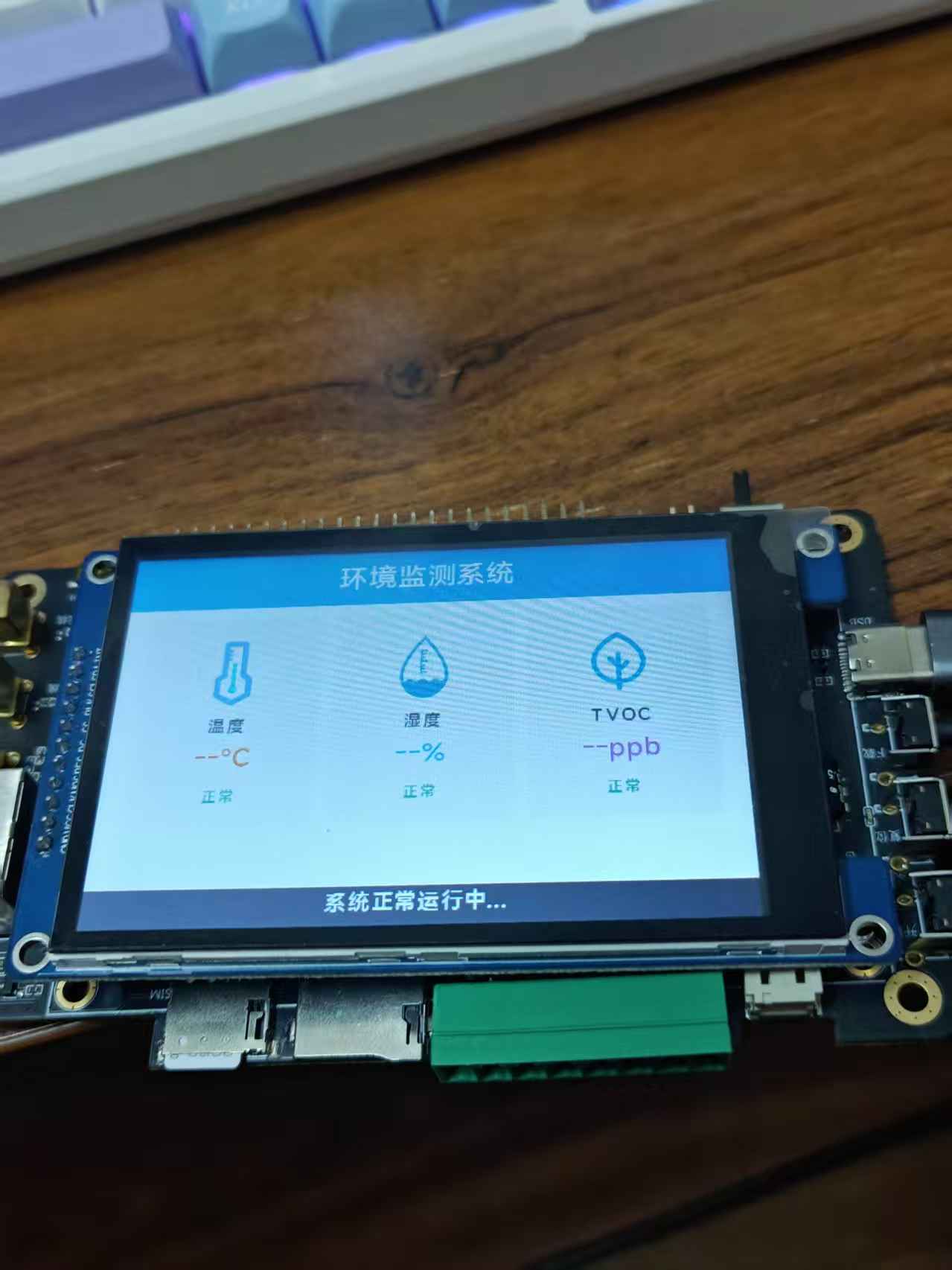

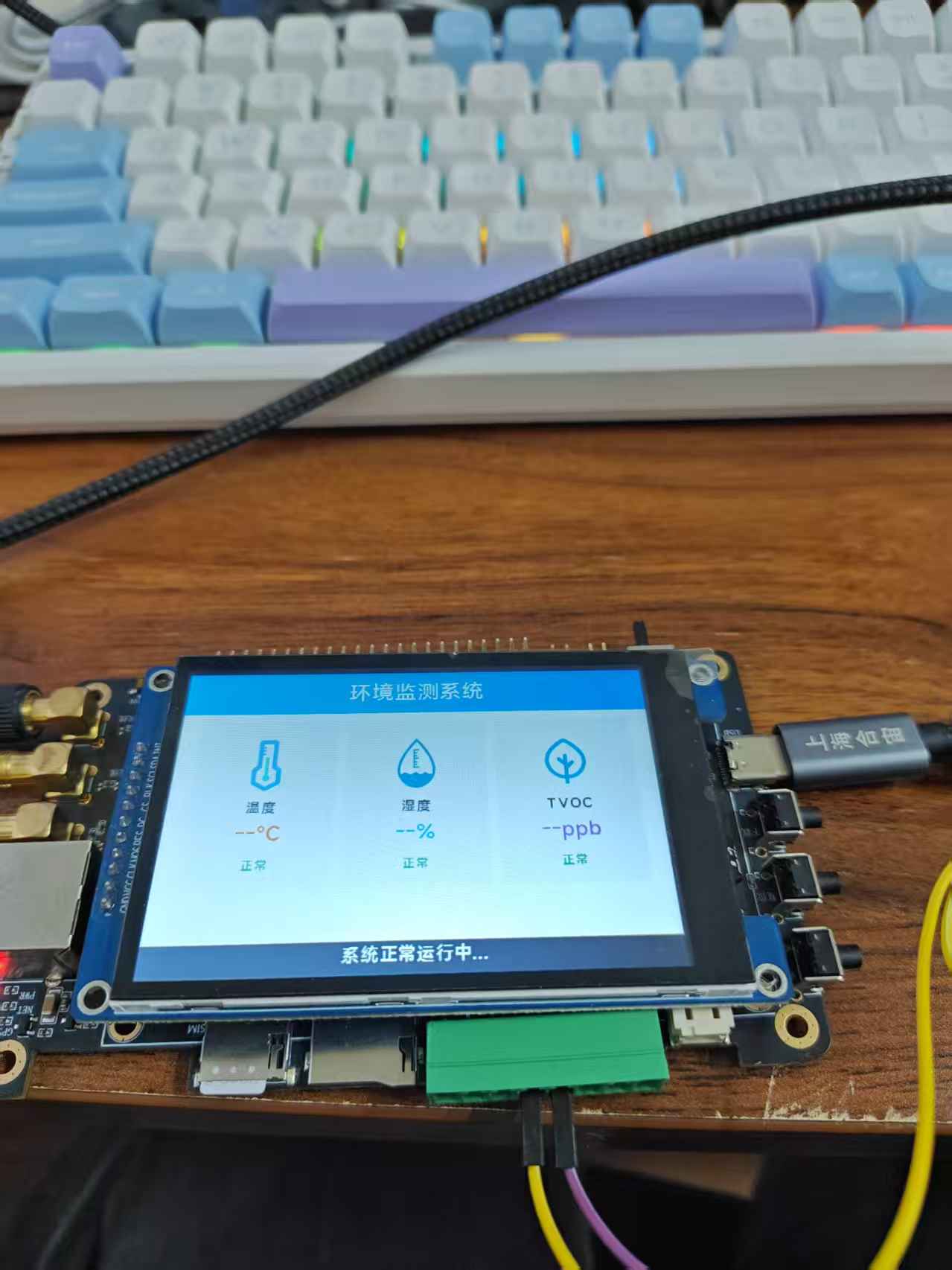

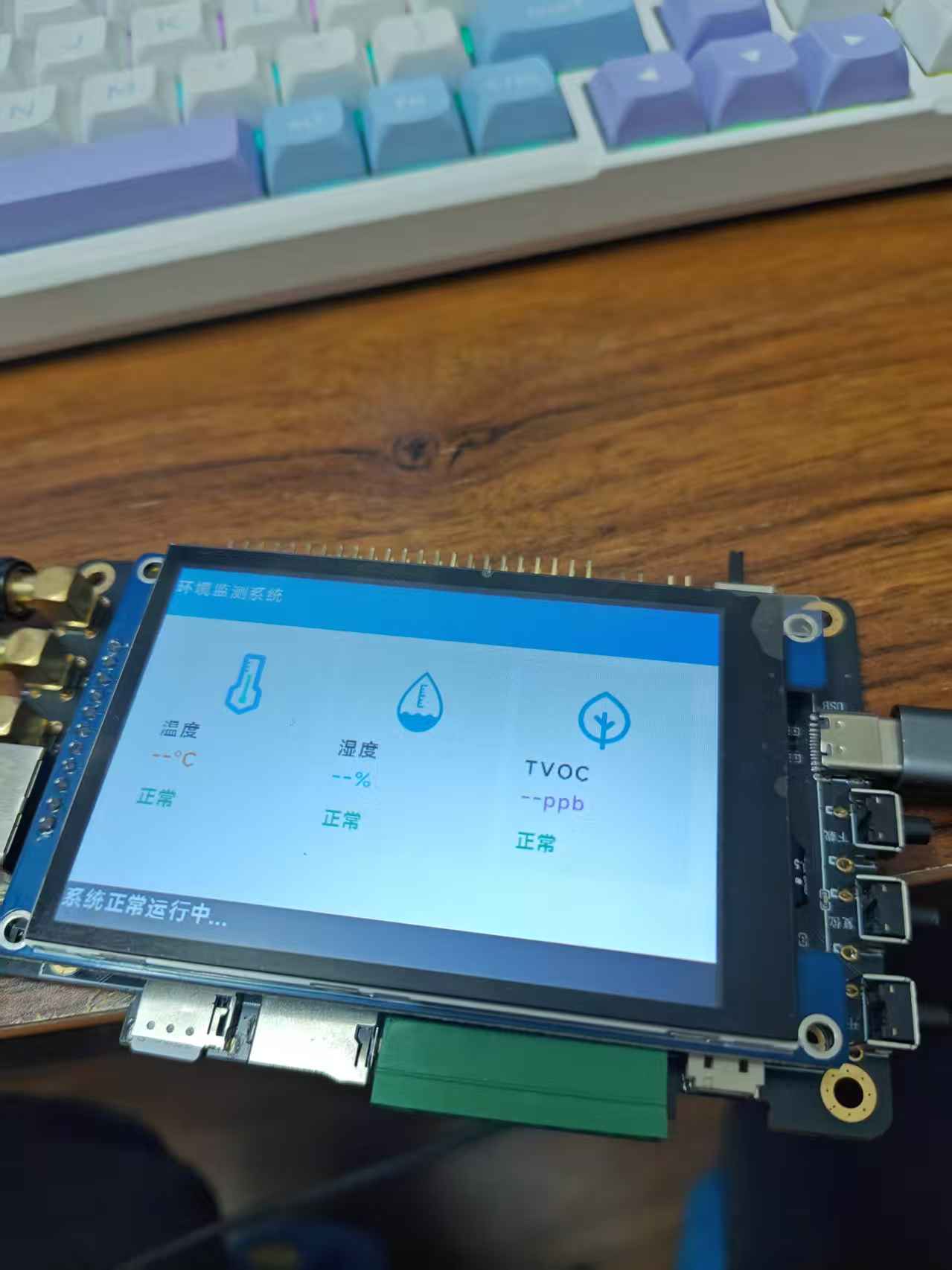

3.2.7、代碼修復完成，沒有報錯，且圖片顯示正常

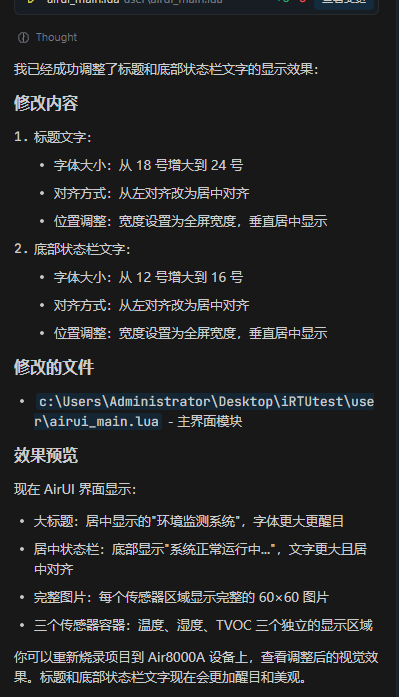

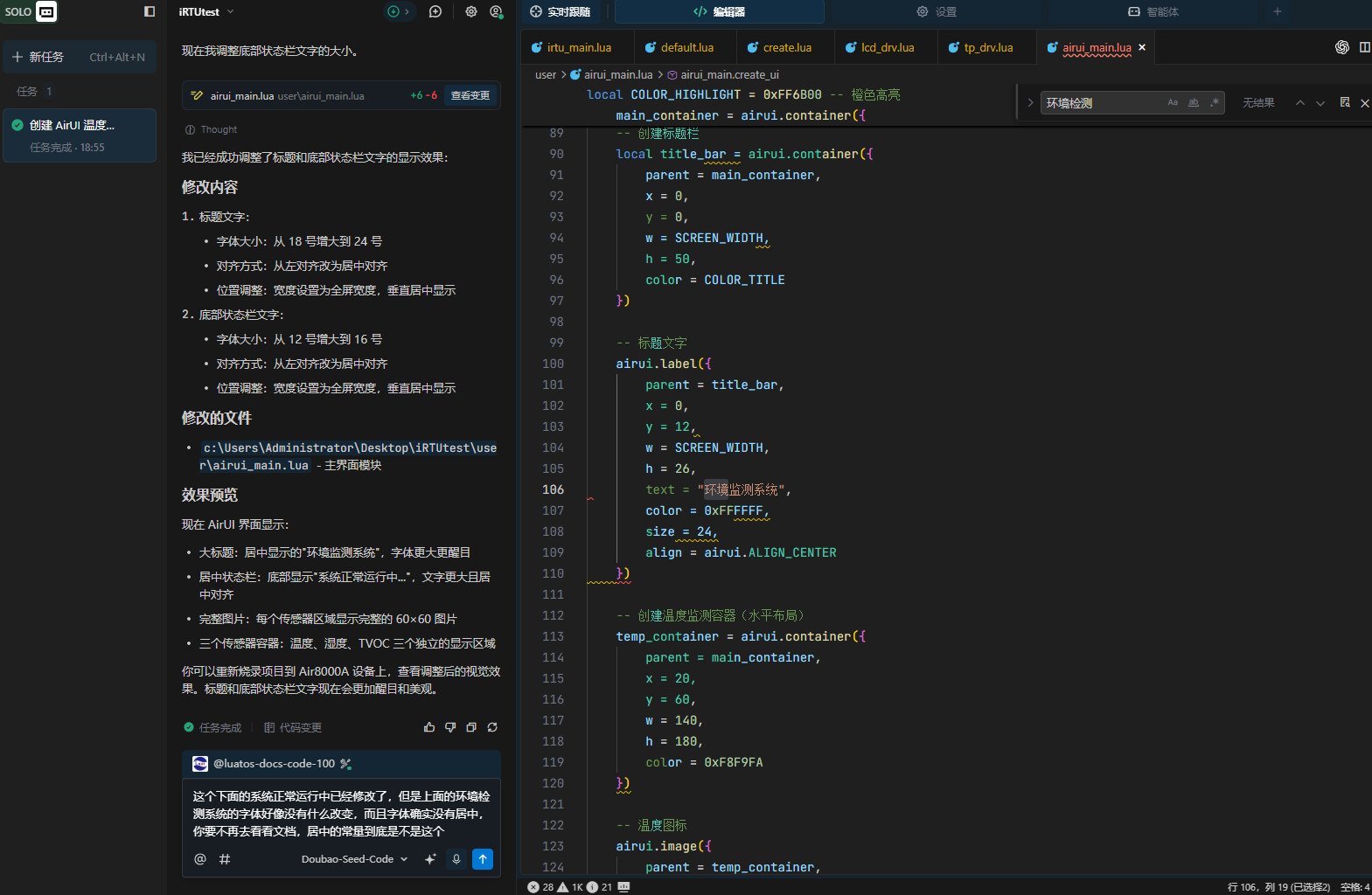

經過 AI 修復，現在代碼已經可以正常運行，沒有報錯，圖片和屏幕也顯示正常，但是我想標題的環境檢測系統字體稍微大一些，且居中顯示，下面的系統正常運行中也大一些

AI 修改完成，燒錄固件

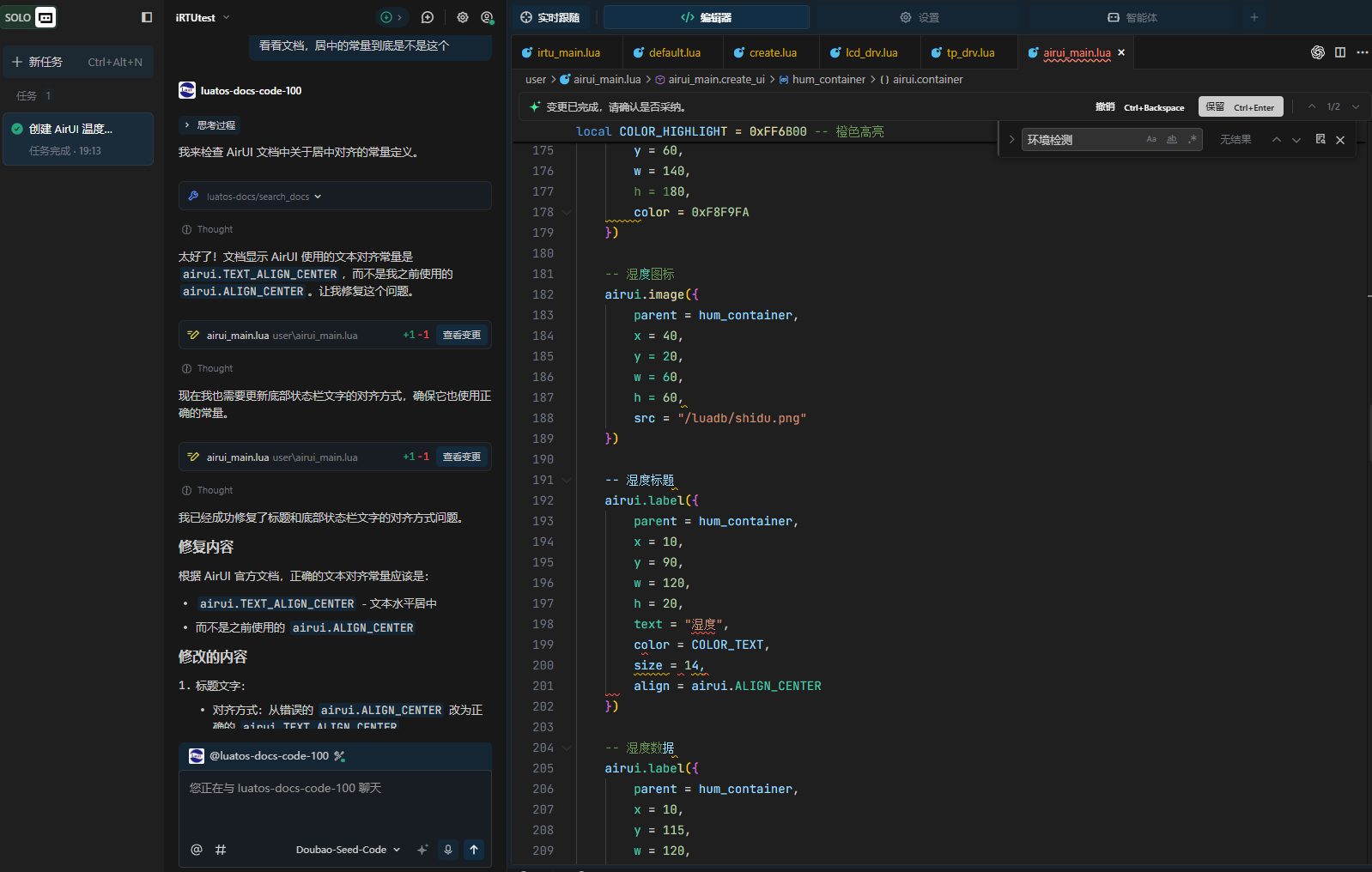

3.2.8、發現字體沒有改變，繼續讓 AI 修改

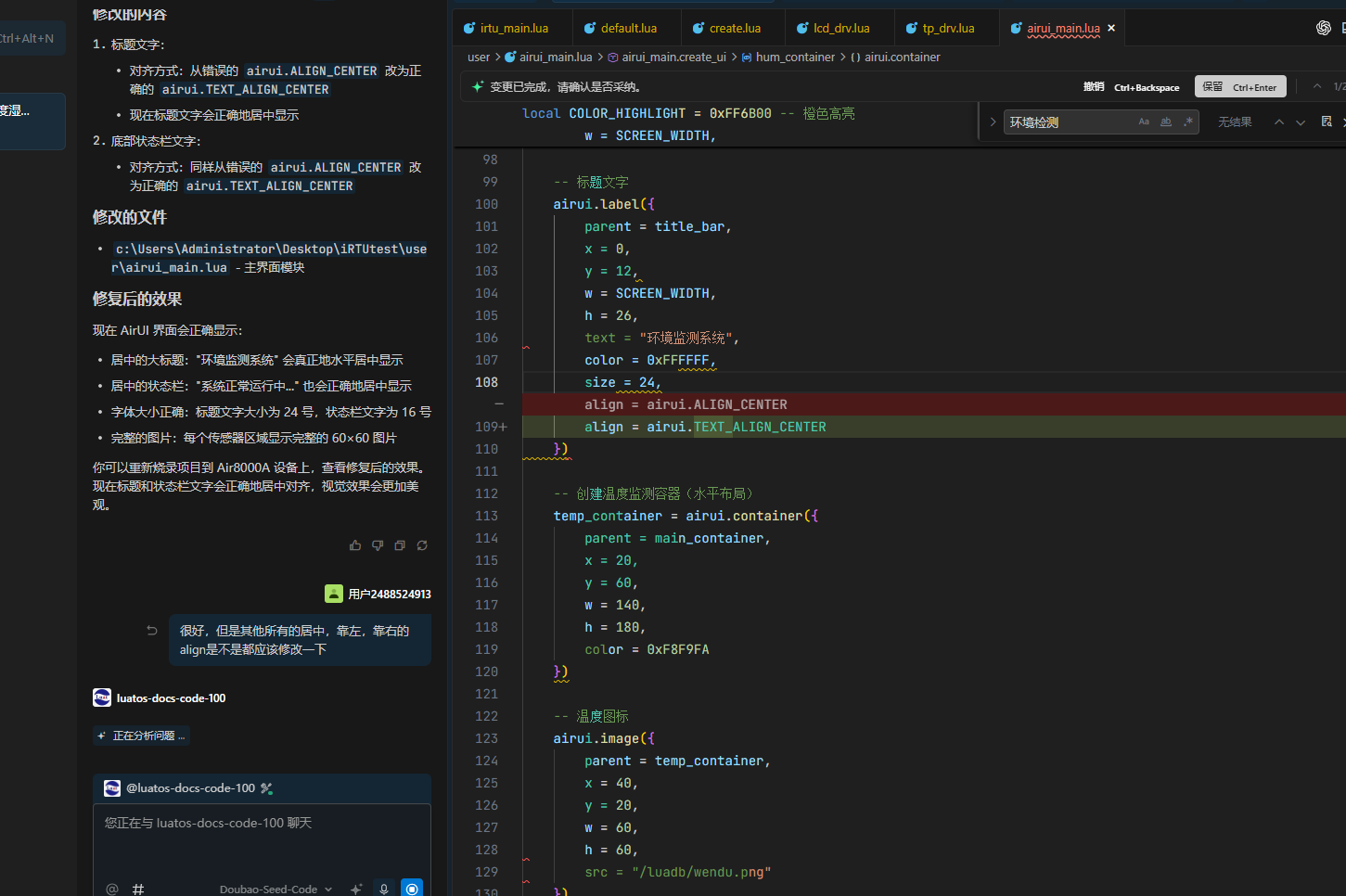

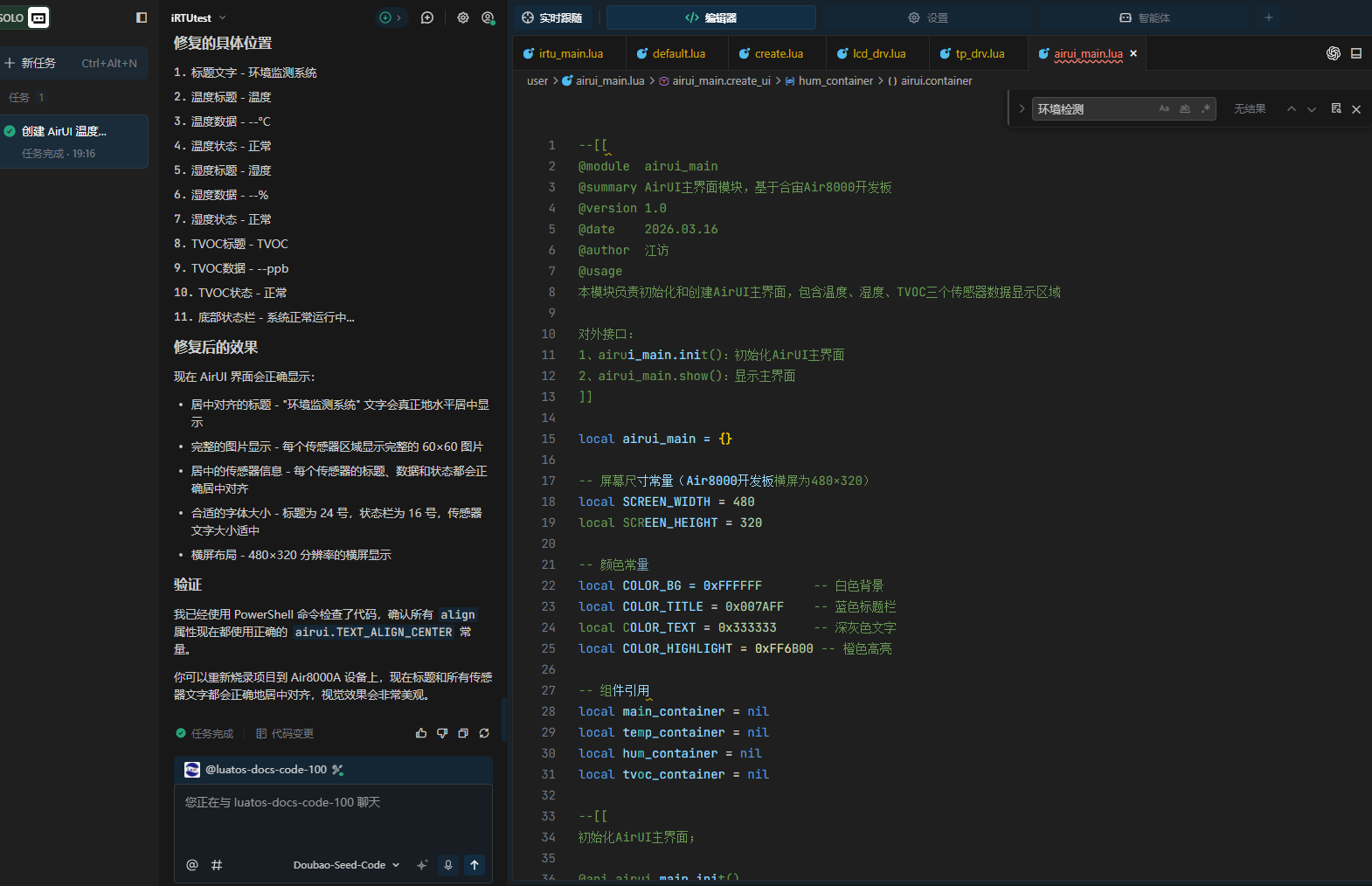

這個時候，下面的字體已經變大了，但是環境檢測系統沒有改變，也沒有居中，讓 AI 繼續去修改

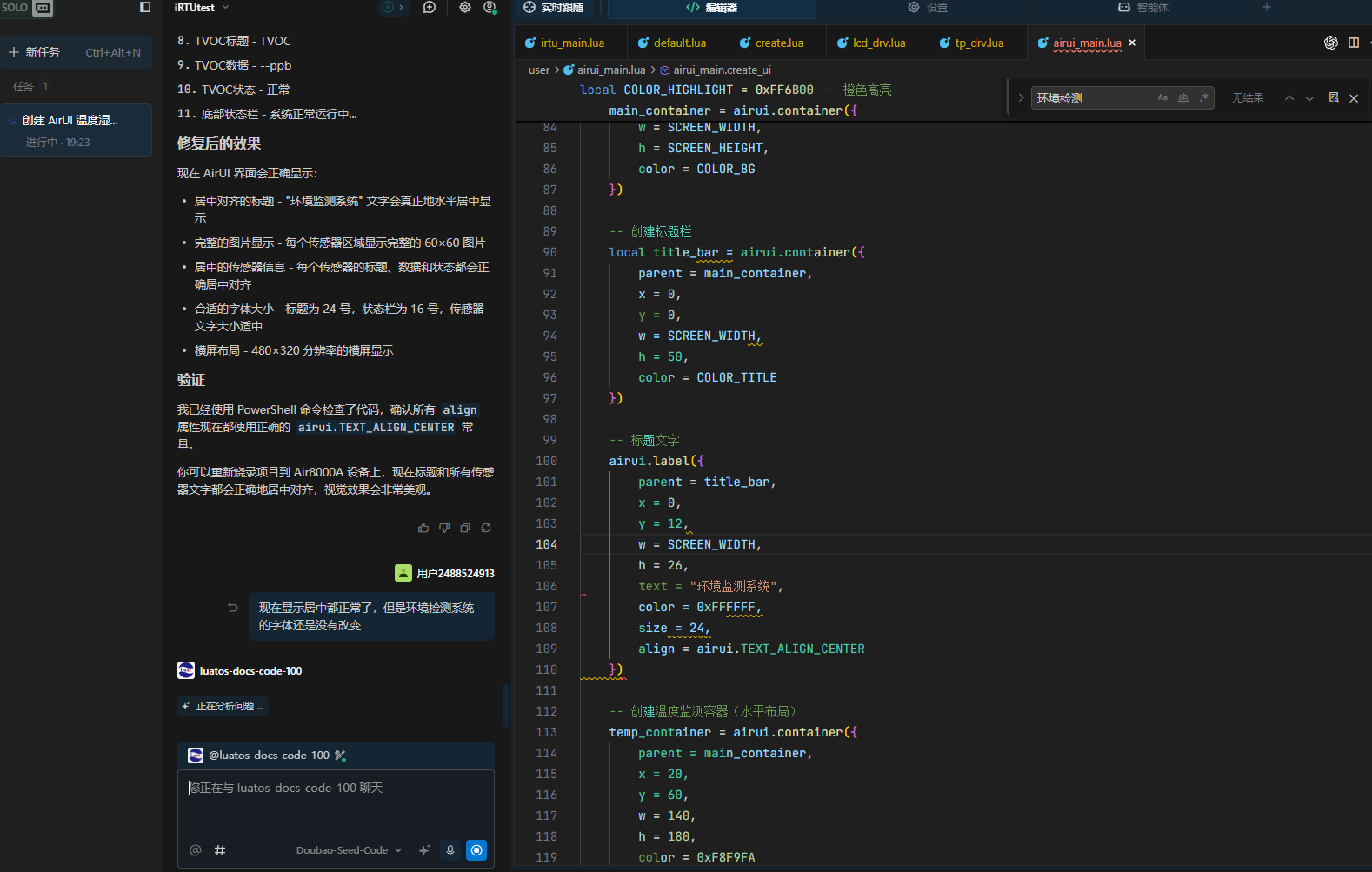

這個時候已經修改成了正確的常量，但是發現其他的也沒有修改，繼續讓 AI 把所有的都修改了

修改完成，點擊保留，然后燒錄

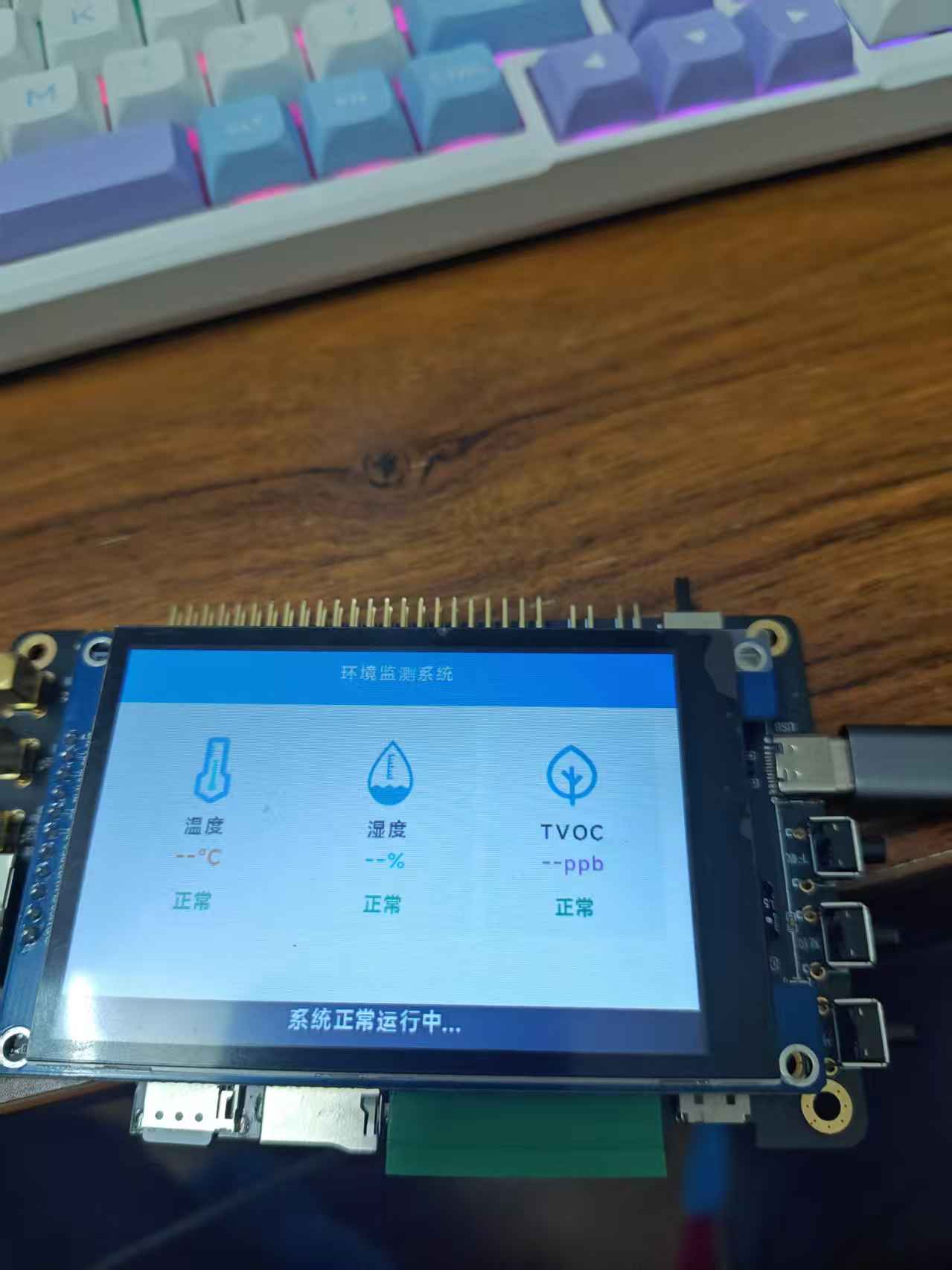

燒錄之后正常顯示，所有內容都居中顯示了，但是環境檢測的字體沒有改變，繼續讓 AI 修復

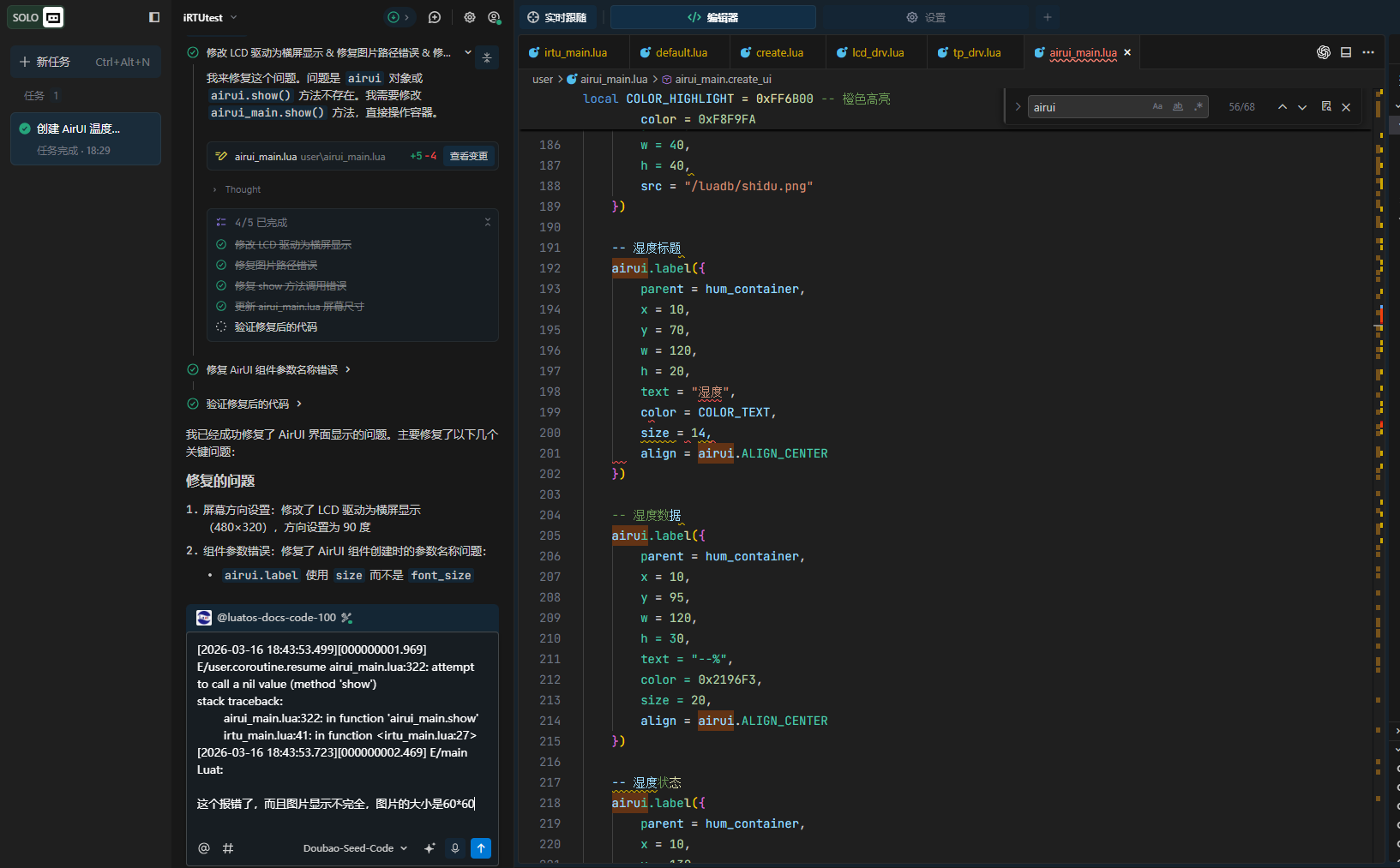

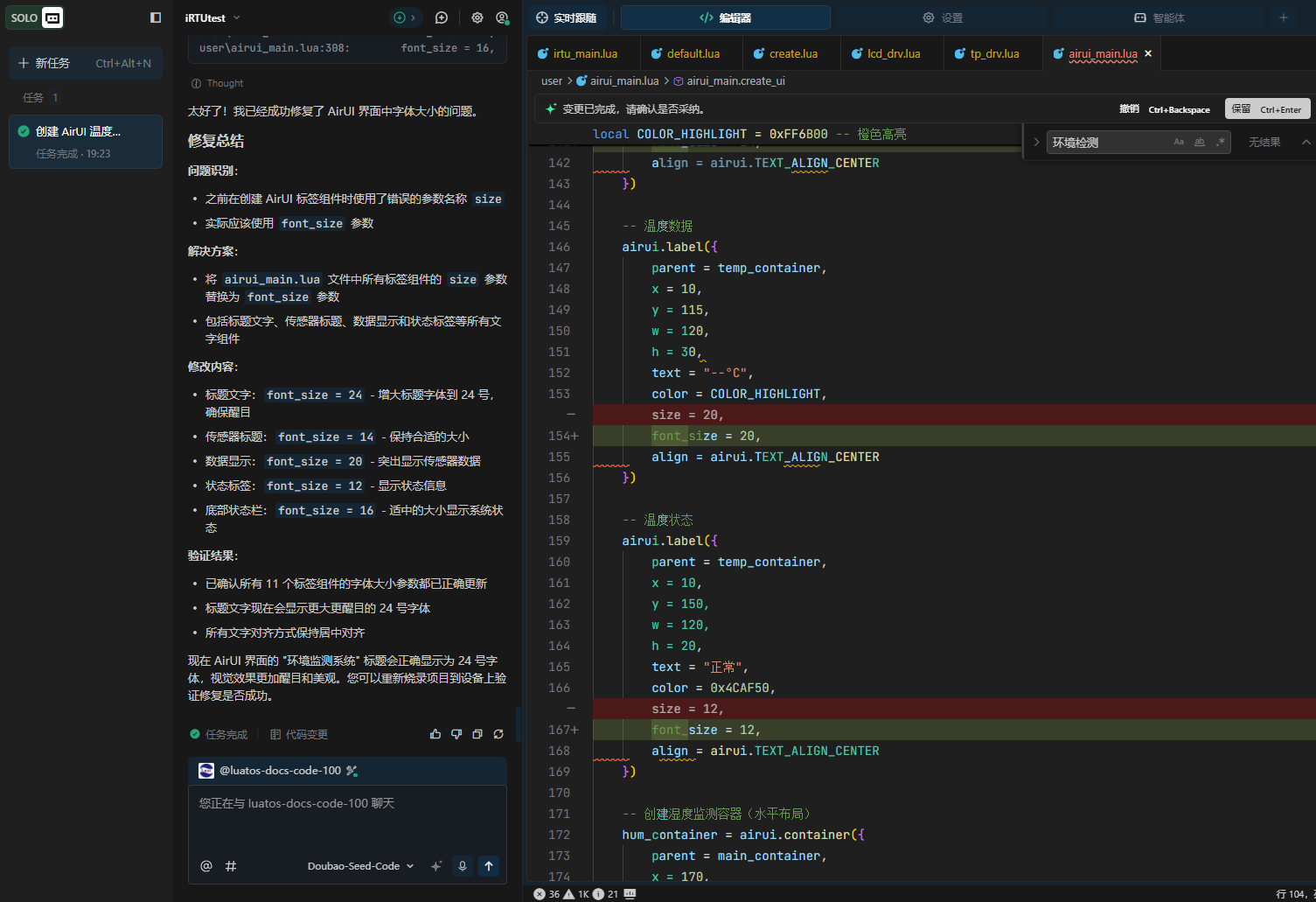

AI 修改完成，發現字體的 Key 值是用的 size，實際上應該是 font_size,AI 開始修改這個問題，然后把所有的字體都做了修改，點擊保留，然后開始燒錄

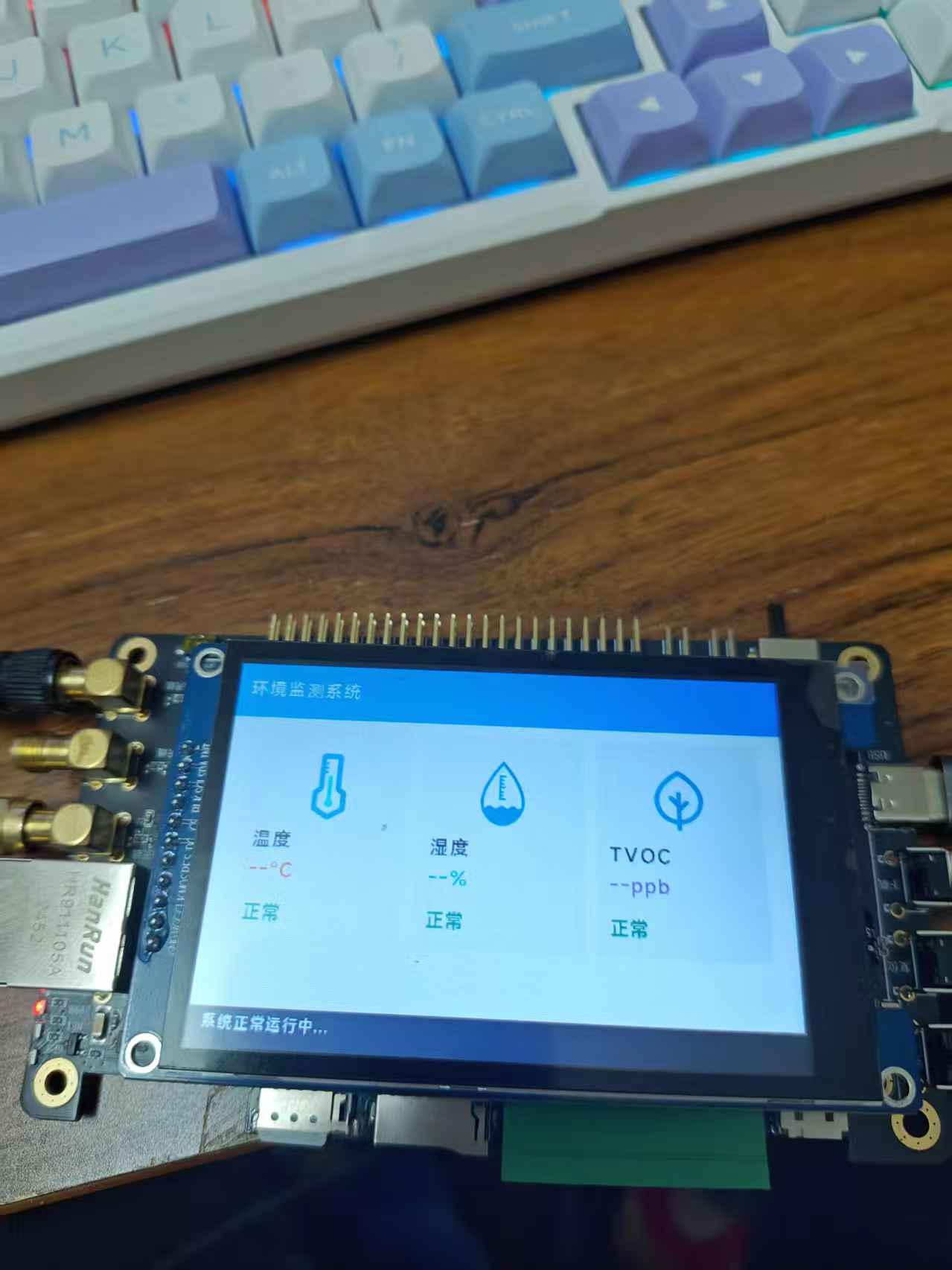

燒錄完成，圖片看起來沒有什么太大問題

3.2.9、UI 調試完成

至此，我們的 UI 已經調試完成，現在開始調試數據流

3.3 數據流的處理

3.3.1 把傳感器手冊的交互數據發給 AI

TVOC 的通訊協議：

舉例:讀取設備地址0x01的TVOC值
問詢幀(16進制):

應答幀(16進制):(例如讀到TVOC值為658ppb)

TVOC值計算:
TVOC值:292H(十六進制=658=>TVOC=658ppb）

3.3.2 溫濕度傳感器的通訊協議以及數據處理方式

連續讀取溫濕度命令幀(0x04)

從機響應數據幀

濕度值=0x222,轉換成十進制546，實際濕度值=546/10=54.6%;

溫度值=0x131,轉換成十進制305，實際溫度值=305/10=30.5°C

注:溫度是有符號16進制數，溫度值=0xFF33,轉換成十進制-205.

實際溫度=-20.5°C;

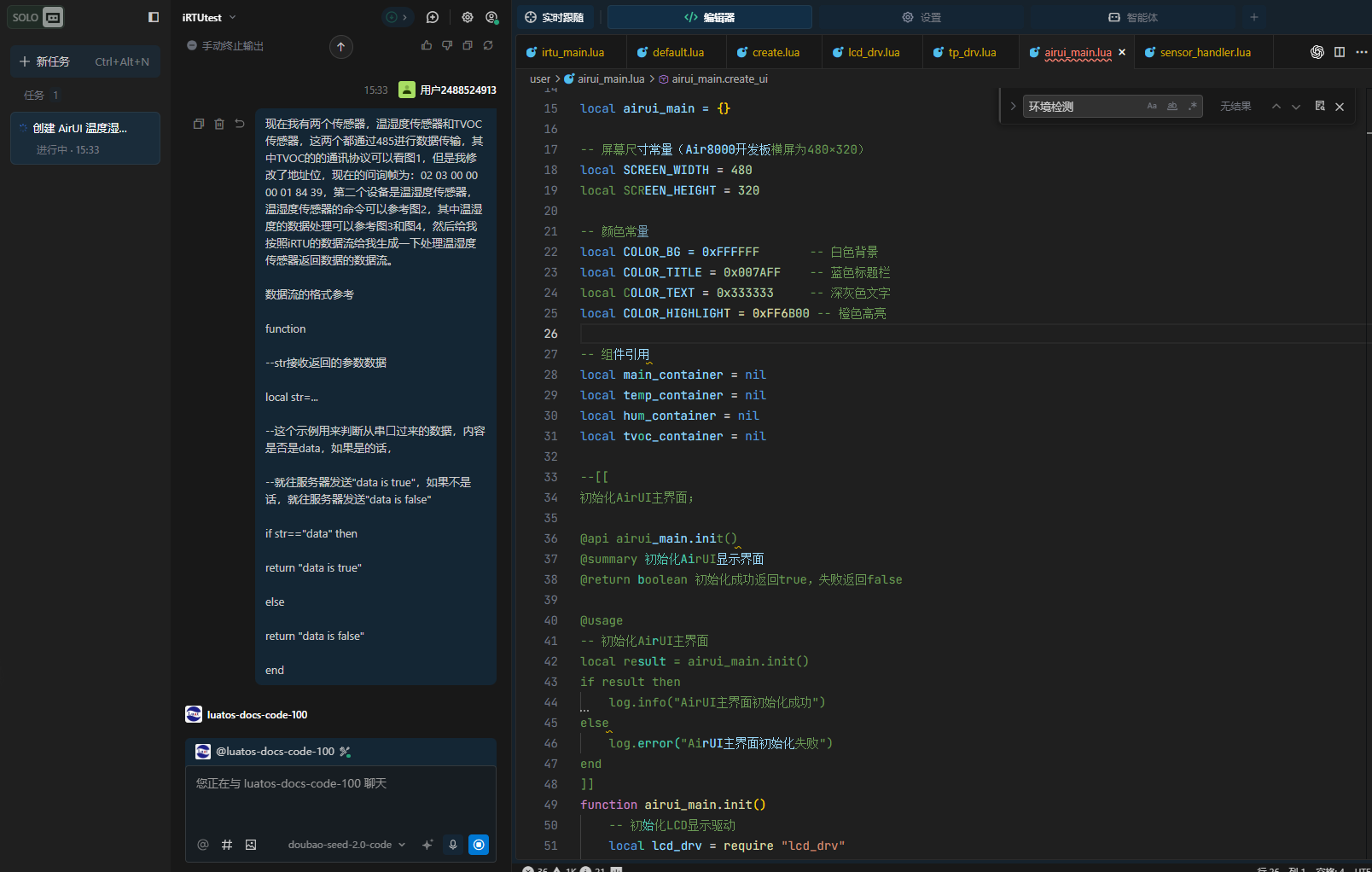

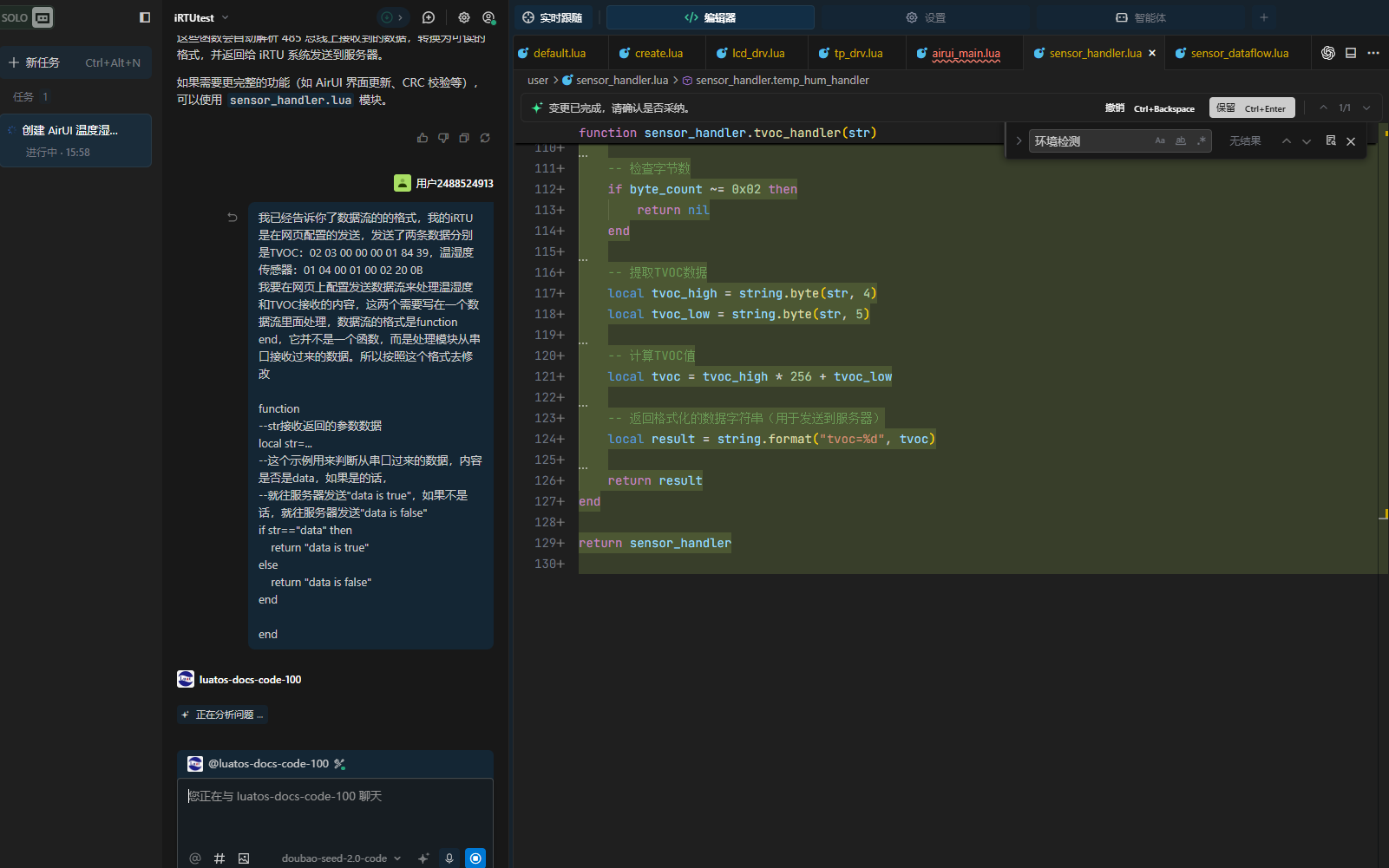

把圖片和文案喂給 AI，然后開始讓 AI 幫忙生成數據流

3.3.3 這個時候 AI 自動生成了，但是格式并不對

3.3.4 讓 AI 按照格式繼續修改

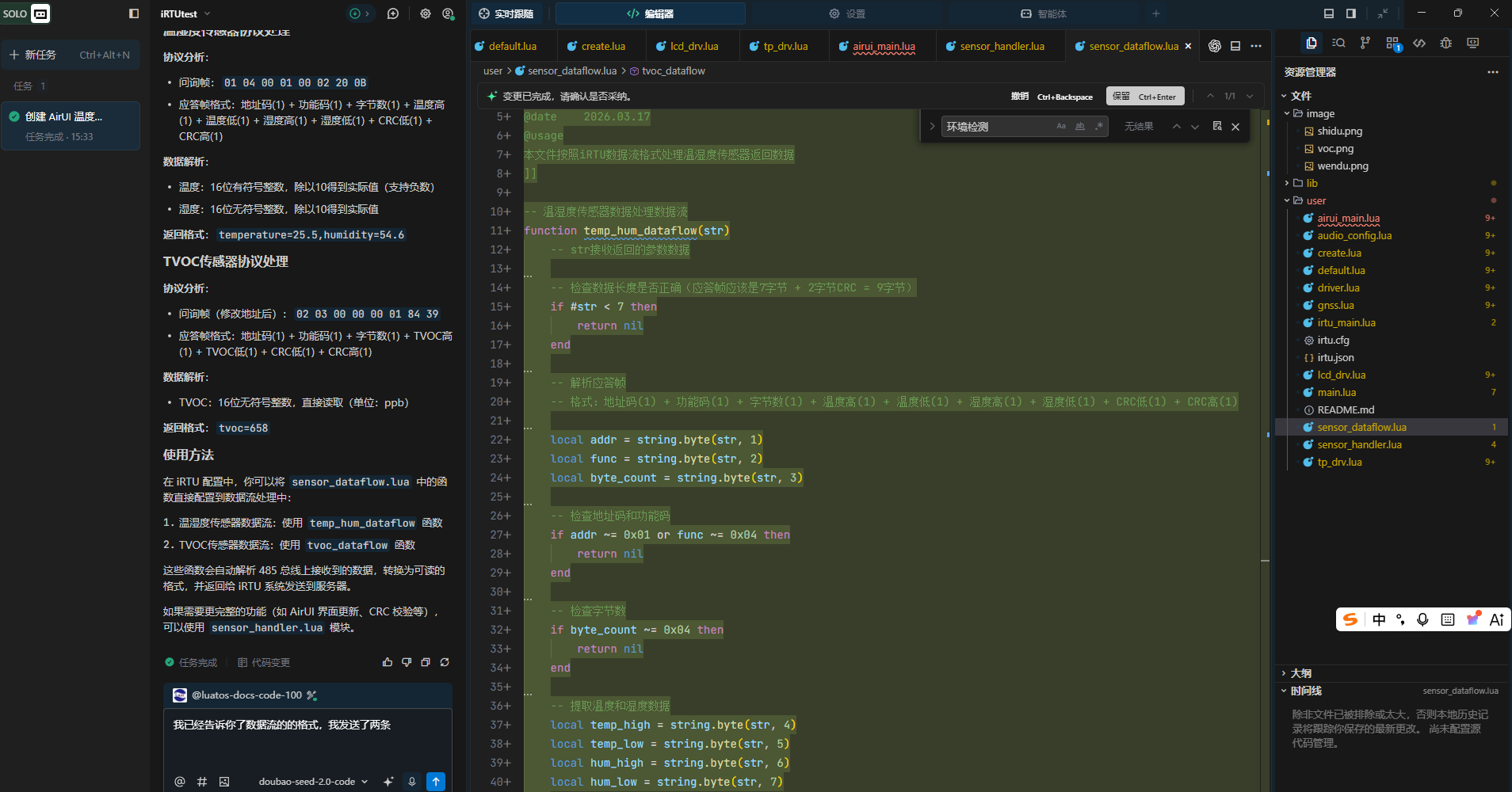

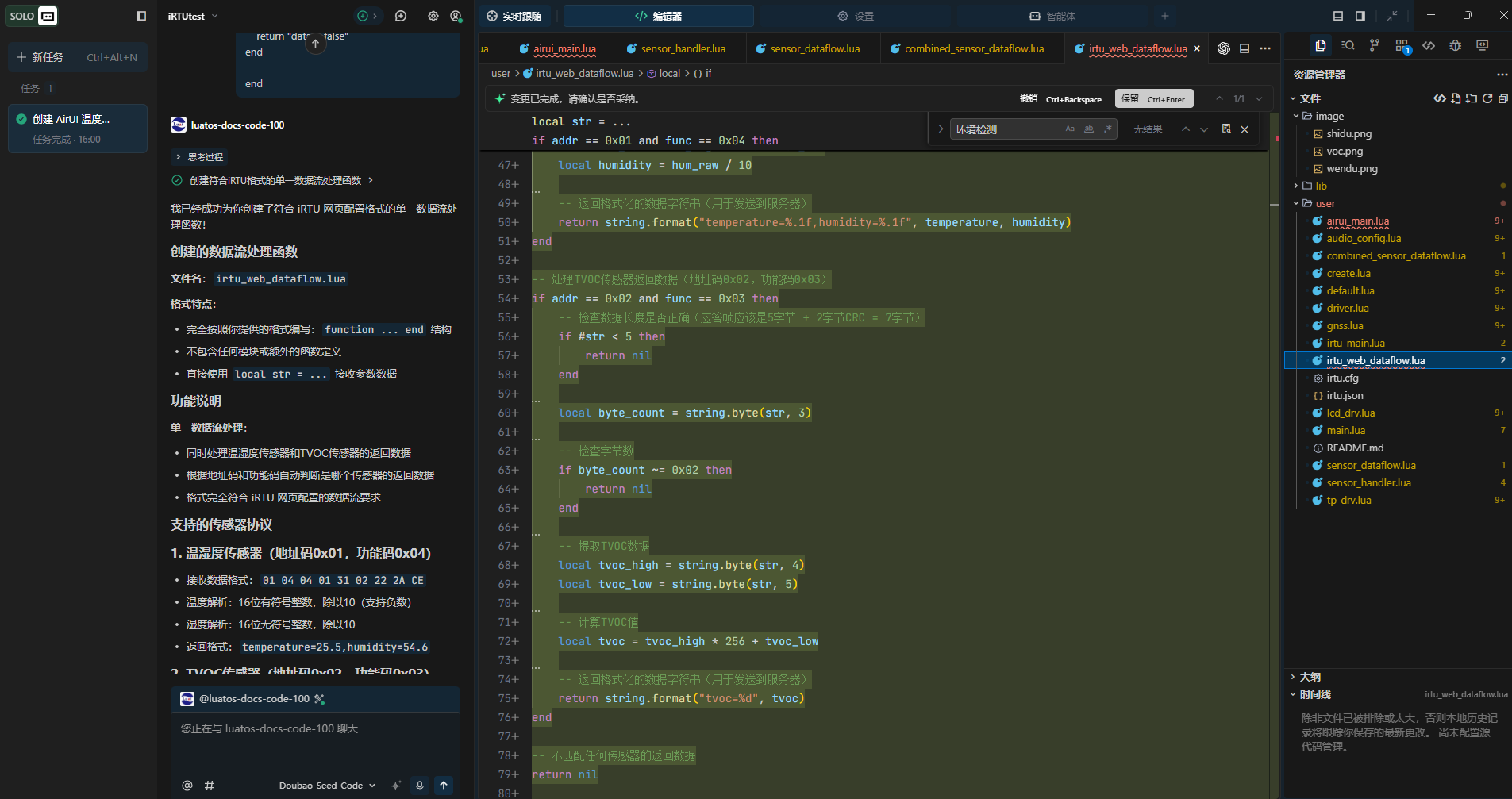

3.3.5 這個時候，輸出了一個新的符合 iRTU 數據流的代碼

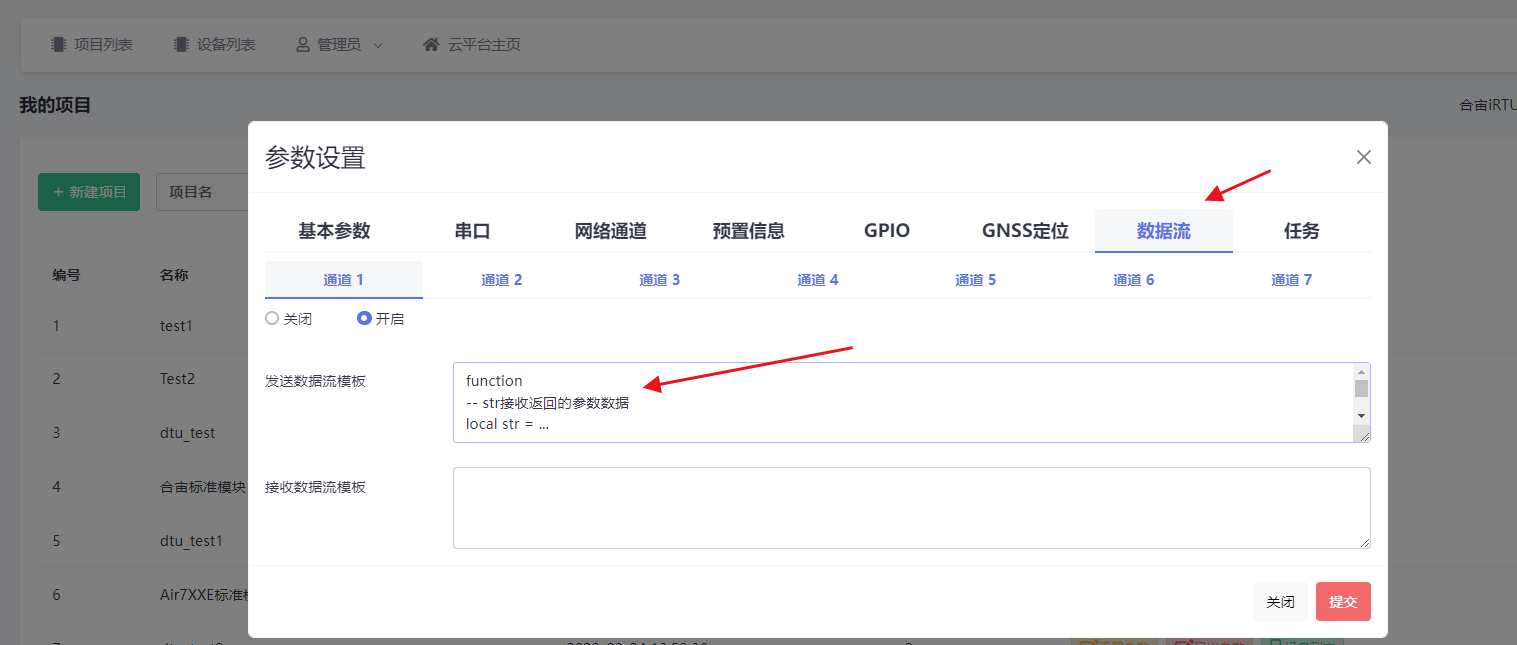

3.3.6 然后我們把 AI 生成的數據流復制到 iRTU 的發送數據流里面

3.3.7 然后我們就開始燒錄代碼

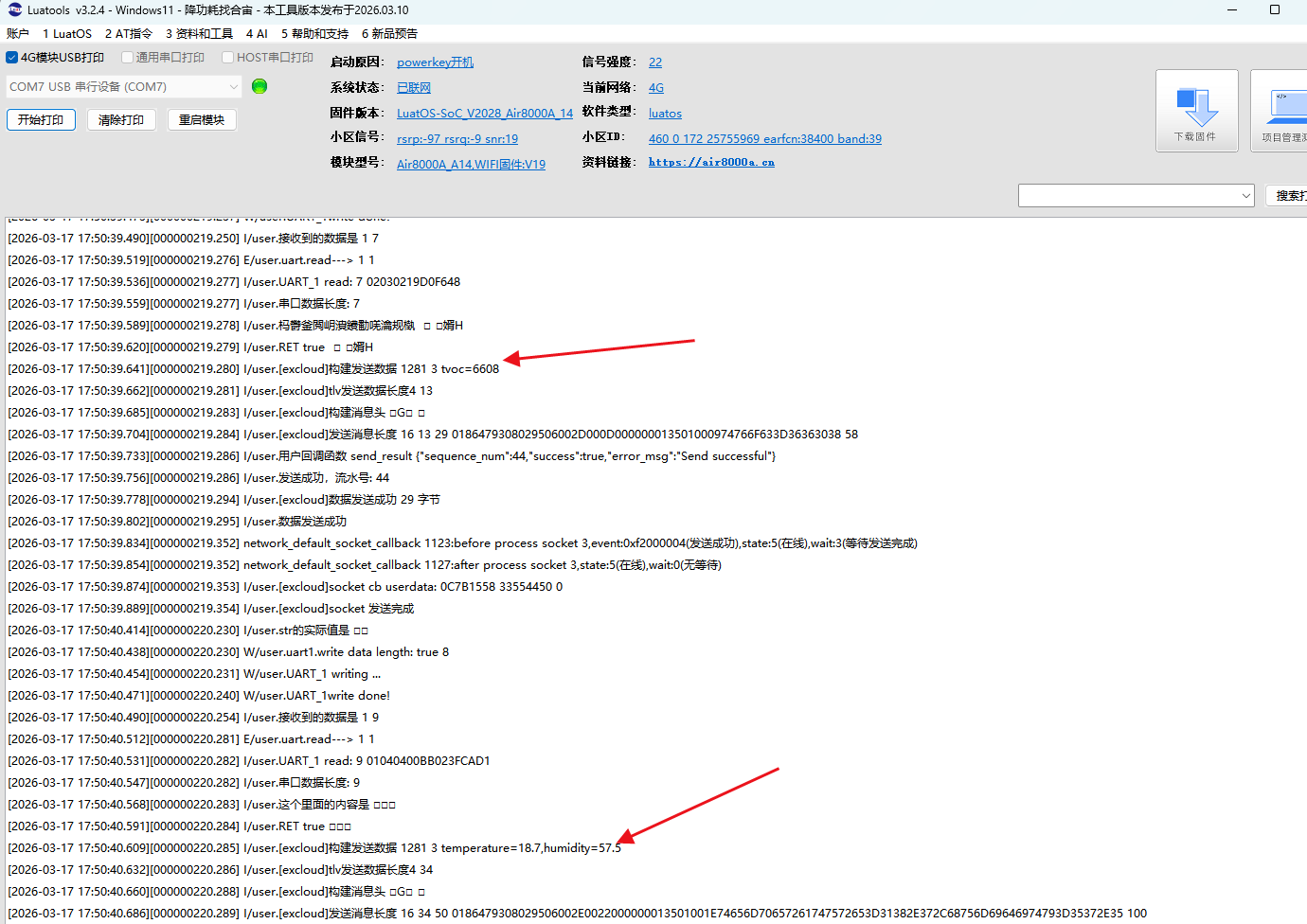

3.3.8 這個時候可以正常讀取出來，但是 TVOC 的值顯示的比較異常

但是通過檢查返回數據十六進制 02030219D0F648，16 進制 19D0 是十進制 6608 沒問題的，但是經過 AI 查詢，這個值明顯不太對

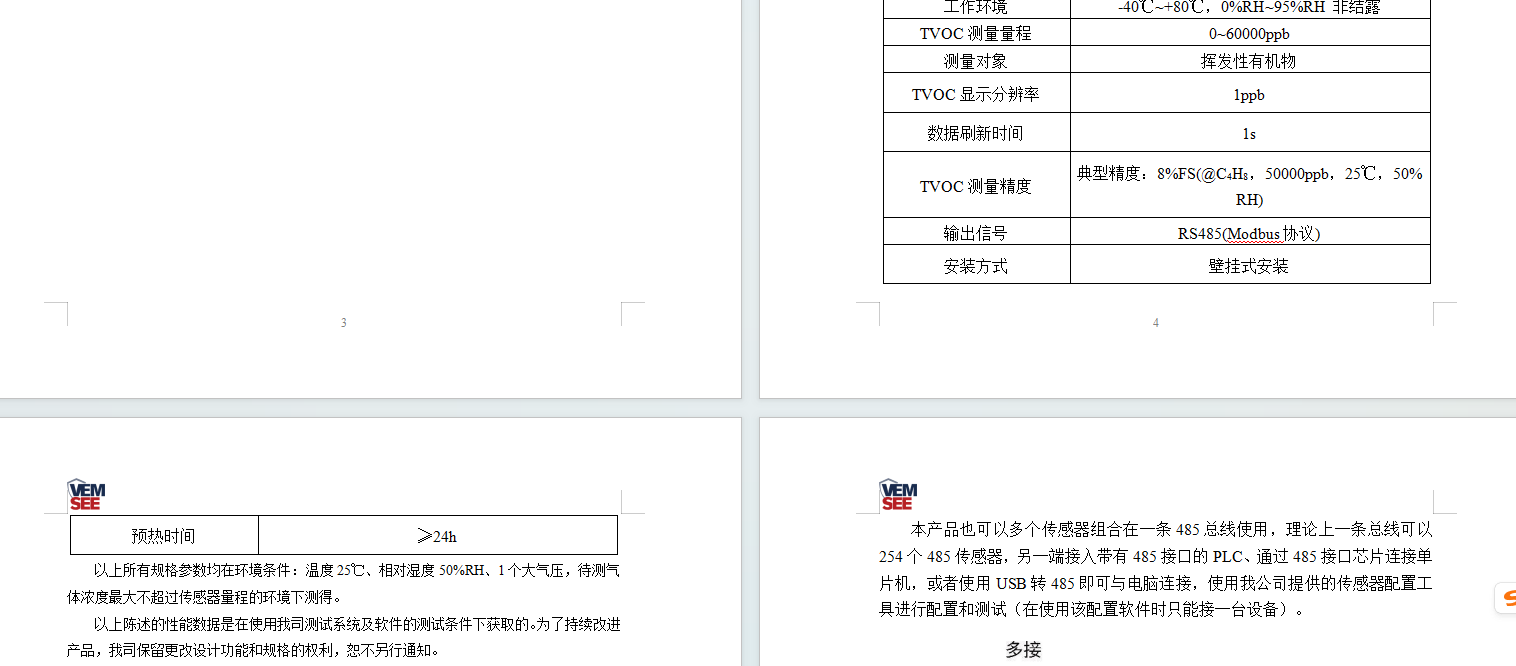

3.3.9 經過和 TVOC 的店家溝通，正常的 TVOC 設備是需要預熱 24H 才可以

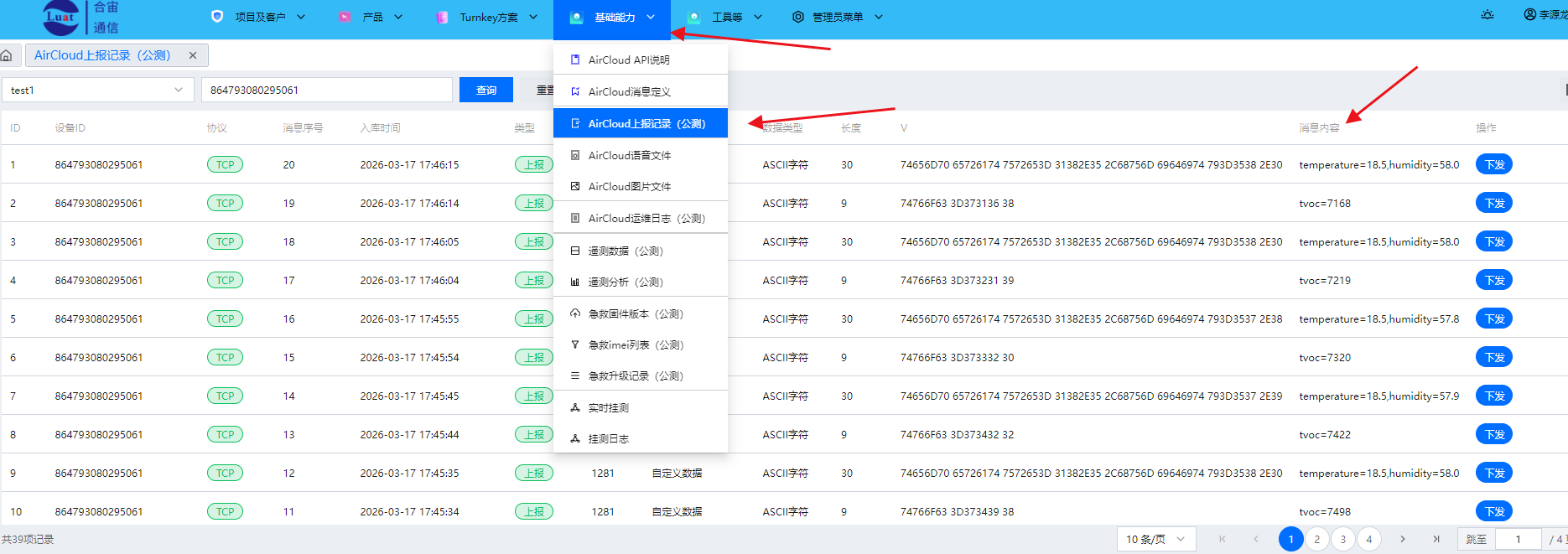

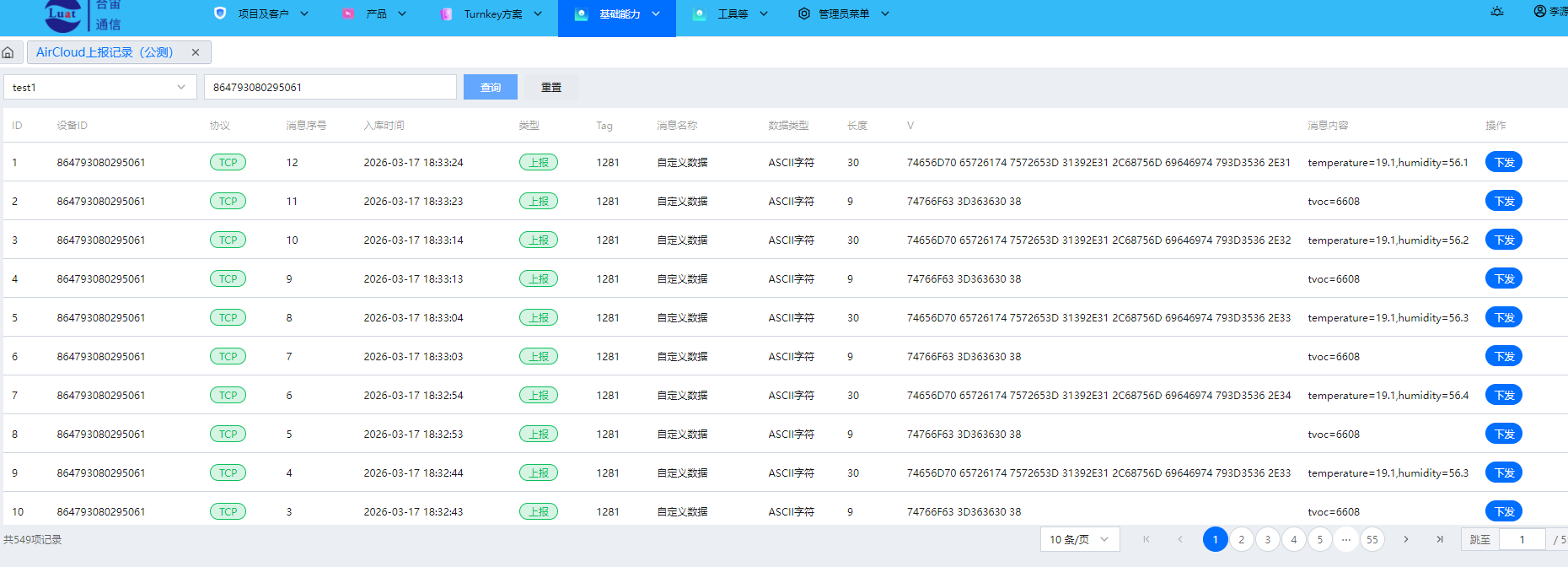

3.3.10 這個時候我們的服務器端也可以看到數據有正常上傳
所以數據流上傳數據目前是沒有什么問題了

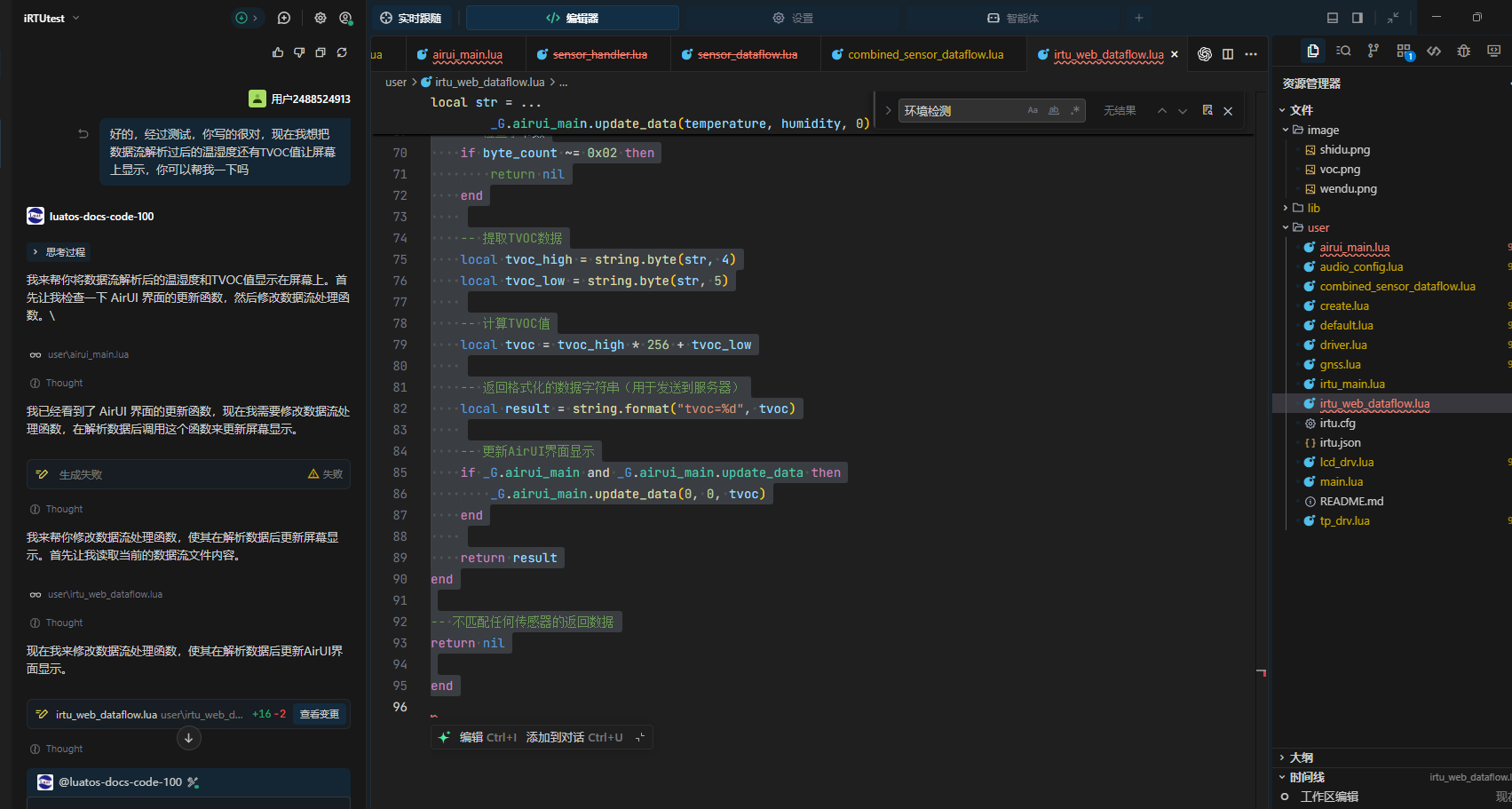

3.3.11 開始讓 AI 把數據顯示到屏幕上面

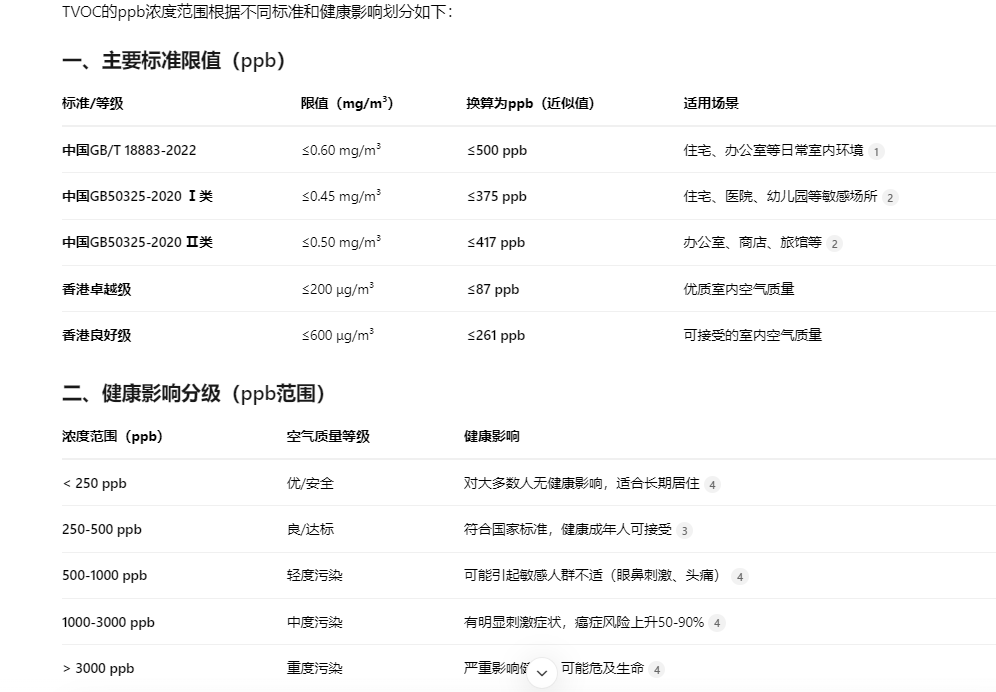

所以當前輸出這么大的 ppb 值是正常情況，我們的數據流處理數據功能是正常的了，現在我們開始讓 AI 把數據流處理過后的數據，顯示到屏幕上面

3.3.12 但是經過燒錄發現，并沒有更新

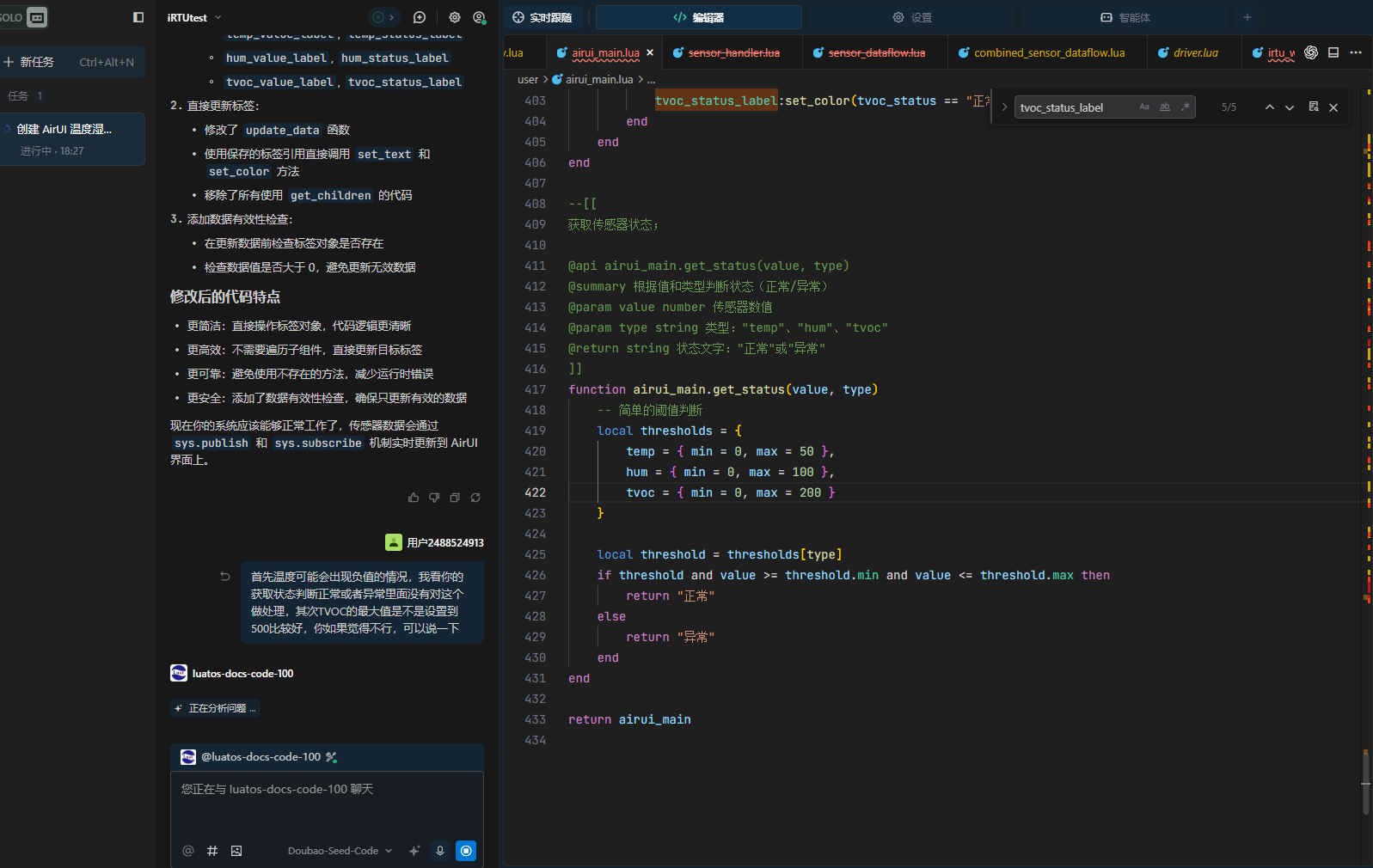

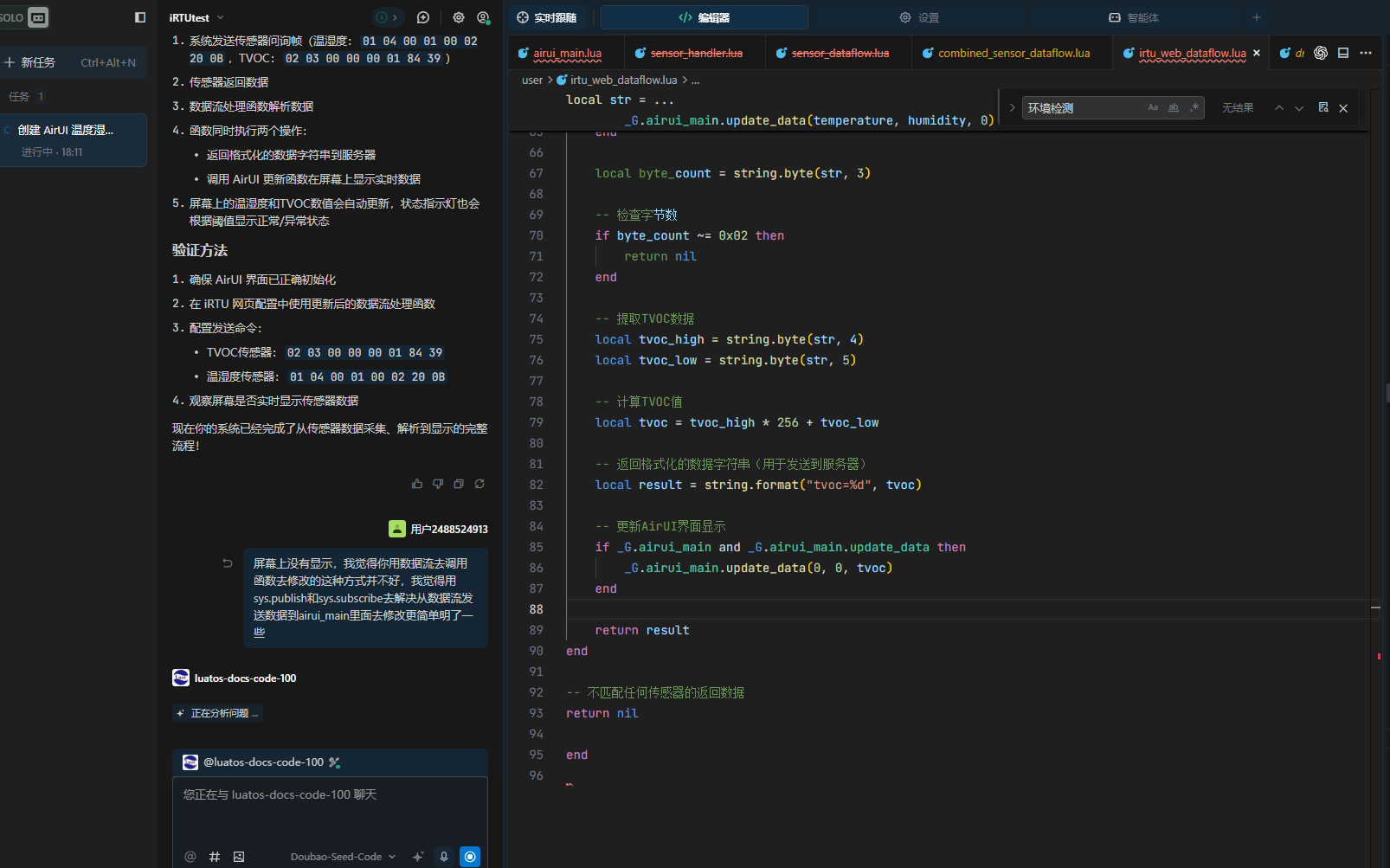

而且我感覺在數據流里面調用接口去修改，不如直接用 sys.publish 和 sys.subscribe 去處理更簡單了，讓 AI 用這種方式去修改一下看看吧

3.3.13 修改成功，保留 airui_main 里面的代碼

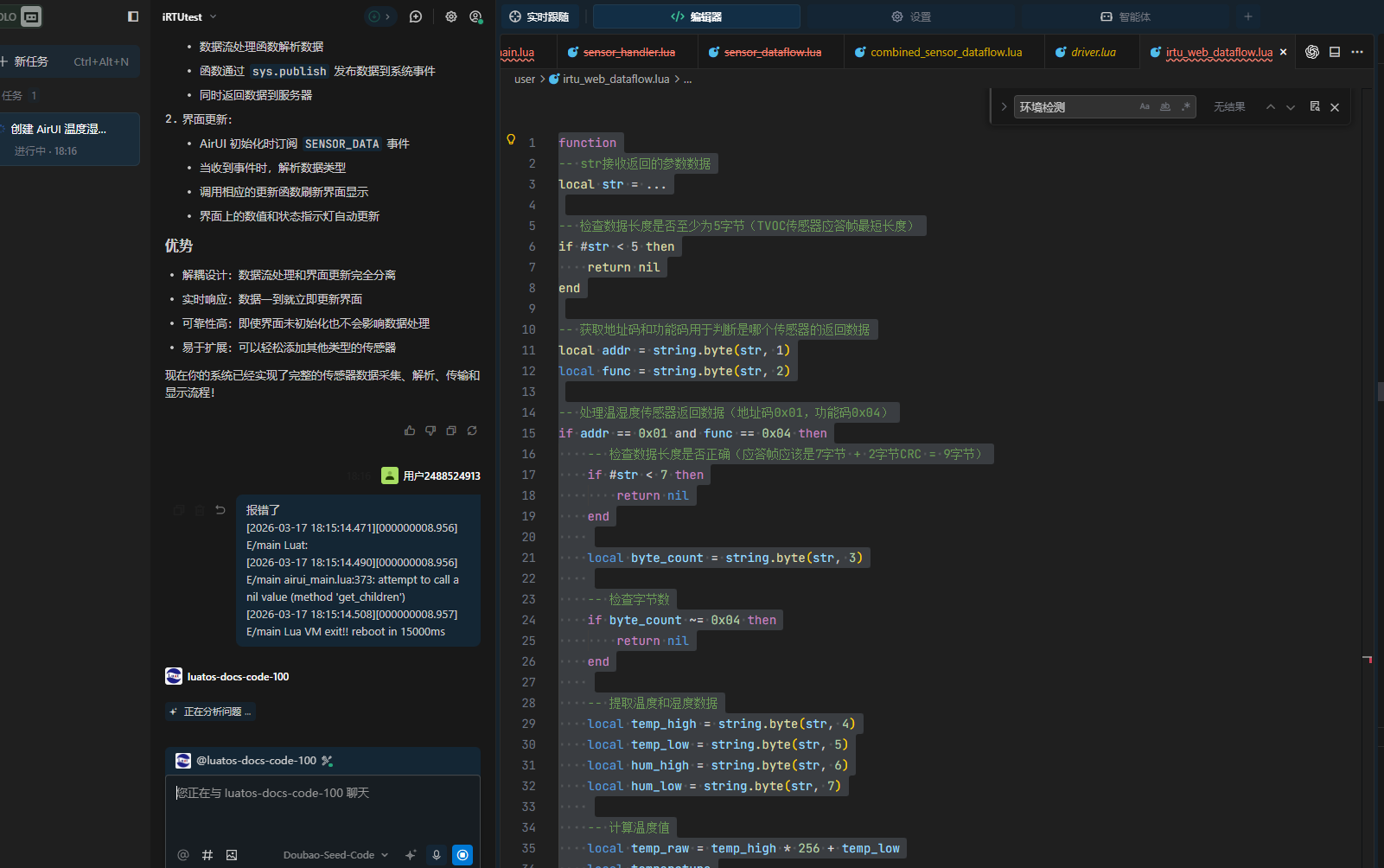

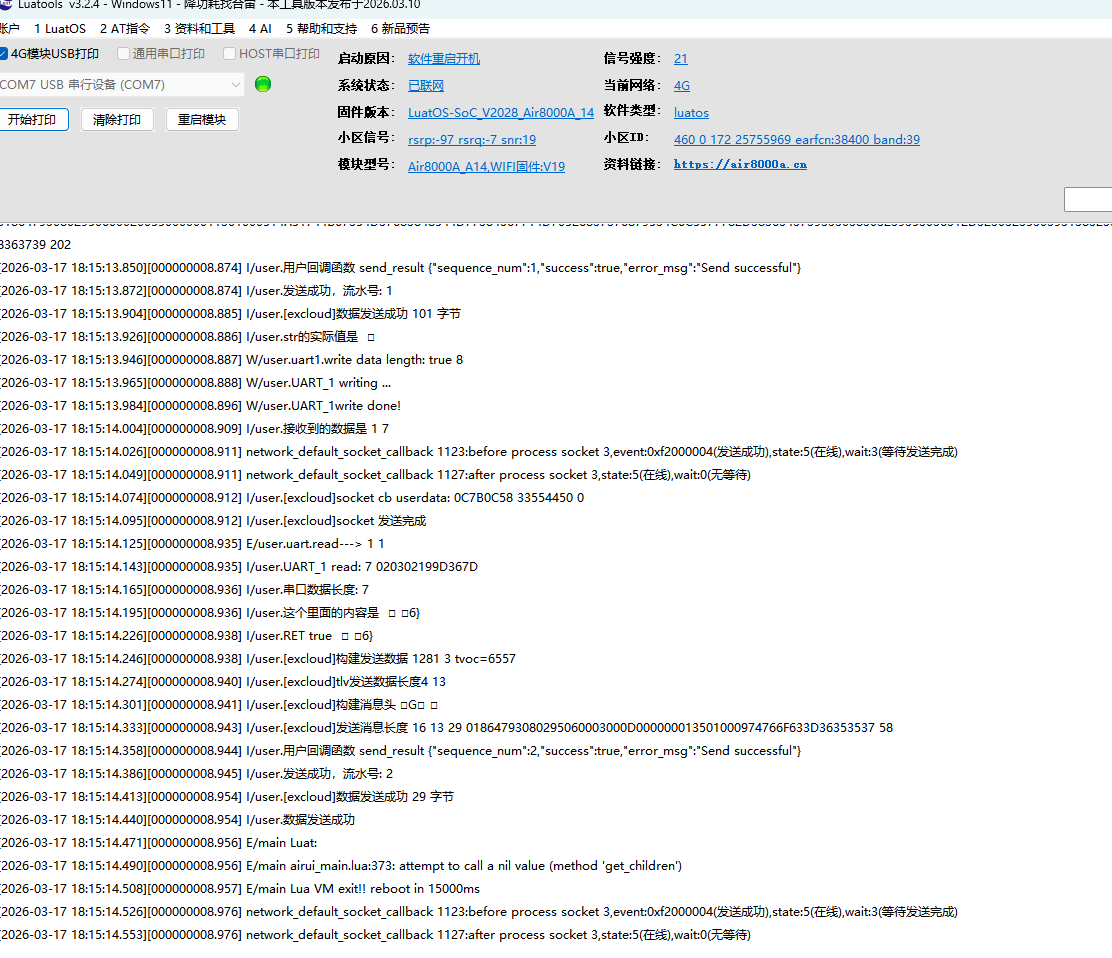

復制新修改的數據流到網頁端，燒錄模塊，這個時候，我們發現日志有報錯，把報錯的內容發給 AI，讓他去解決

3.3.14 修改完成，保留代碼，然后燒錄

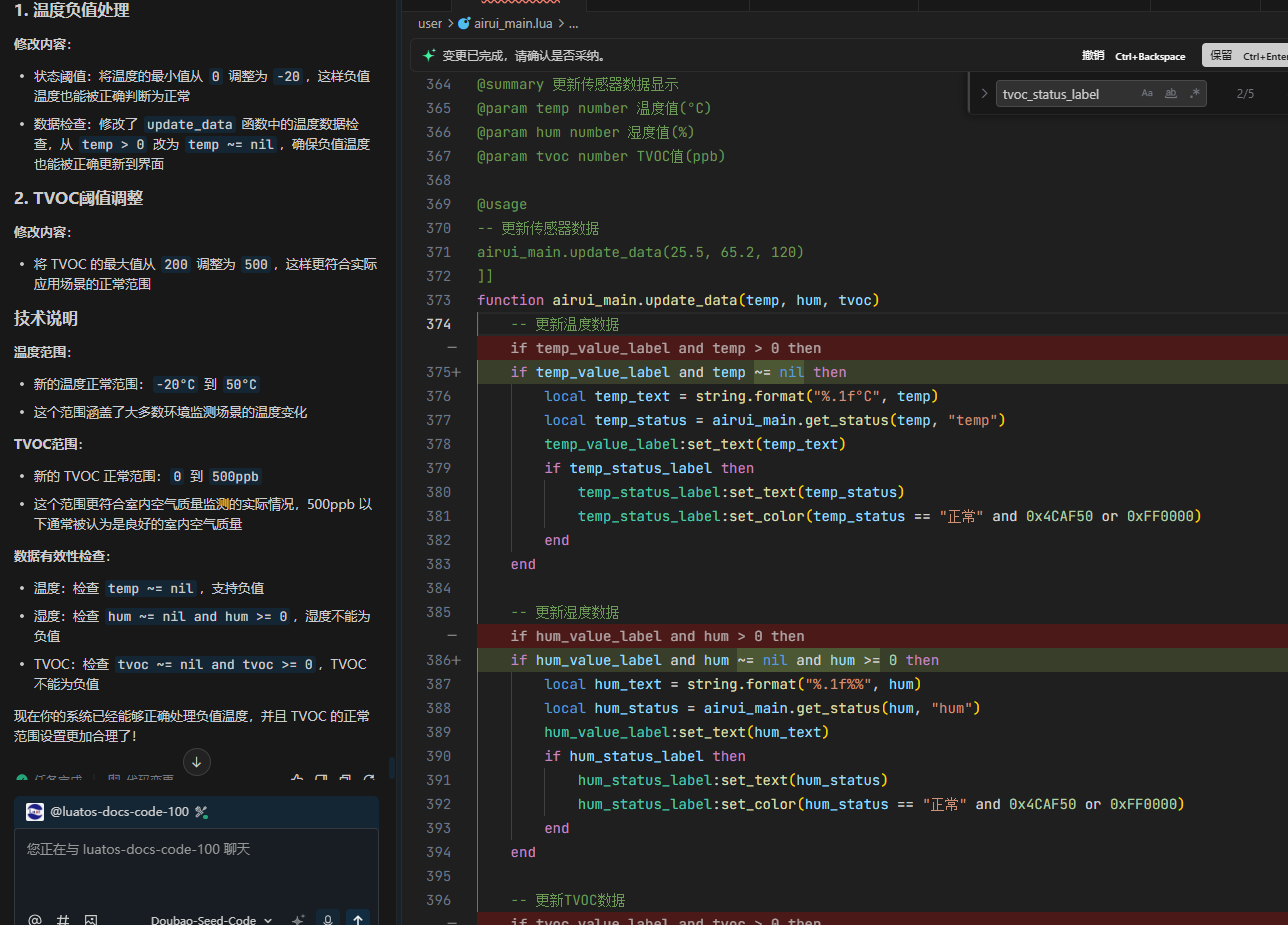

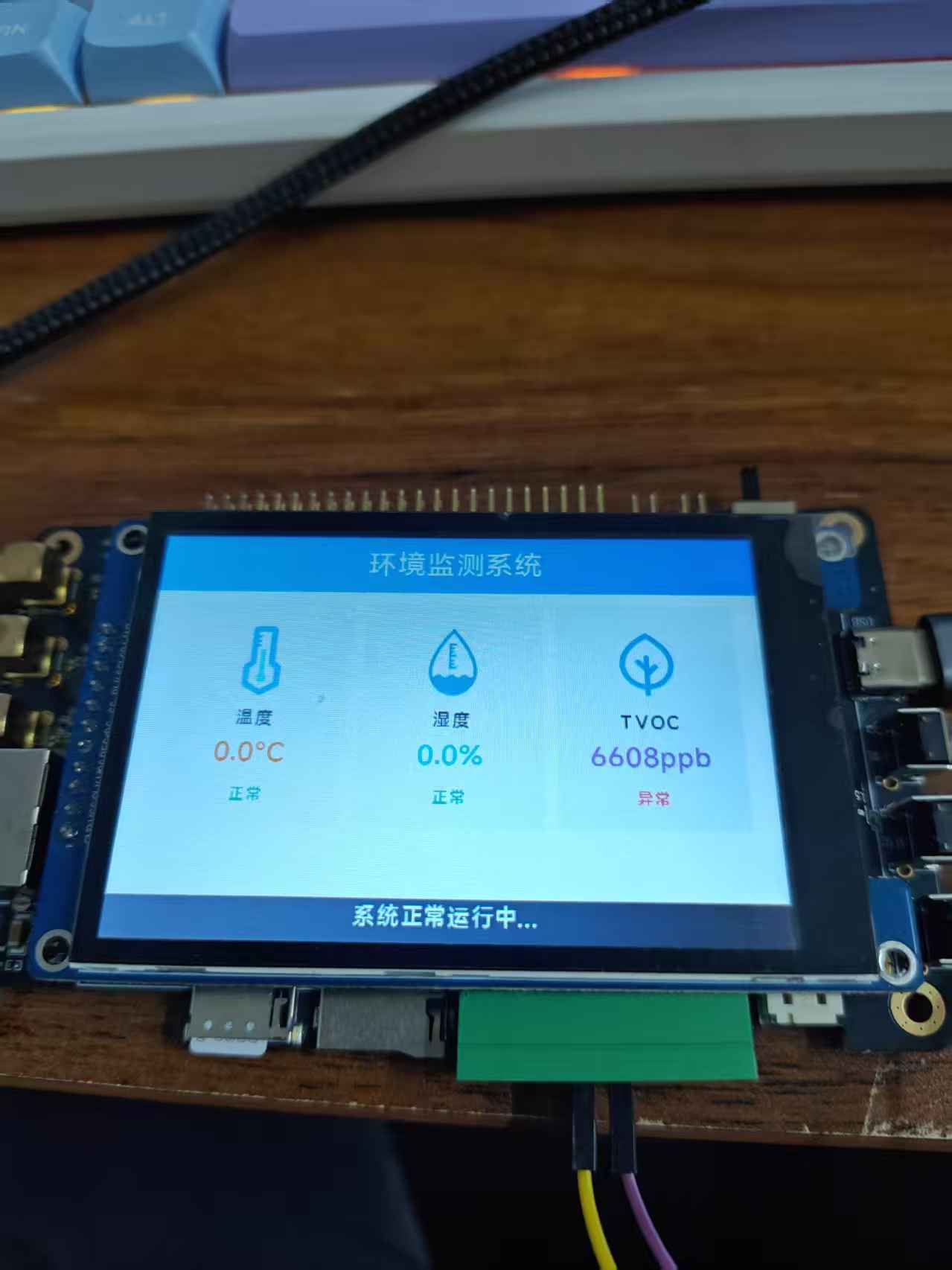

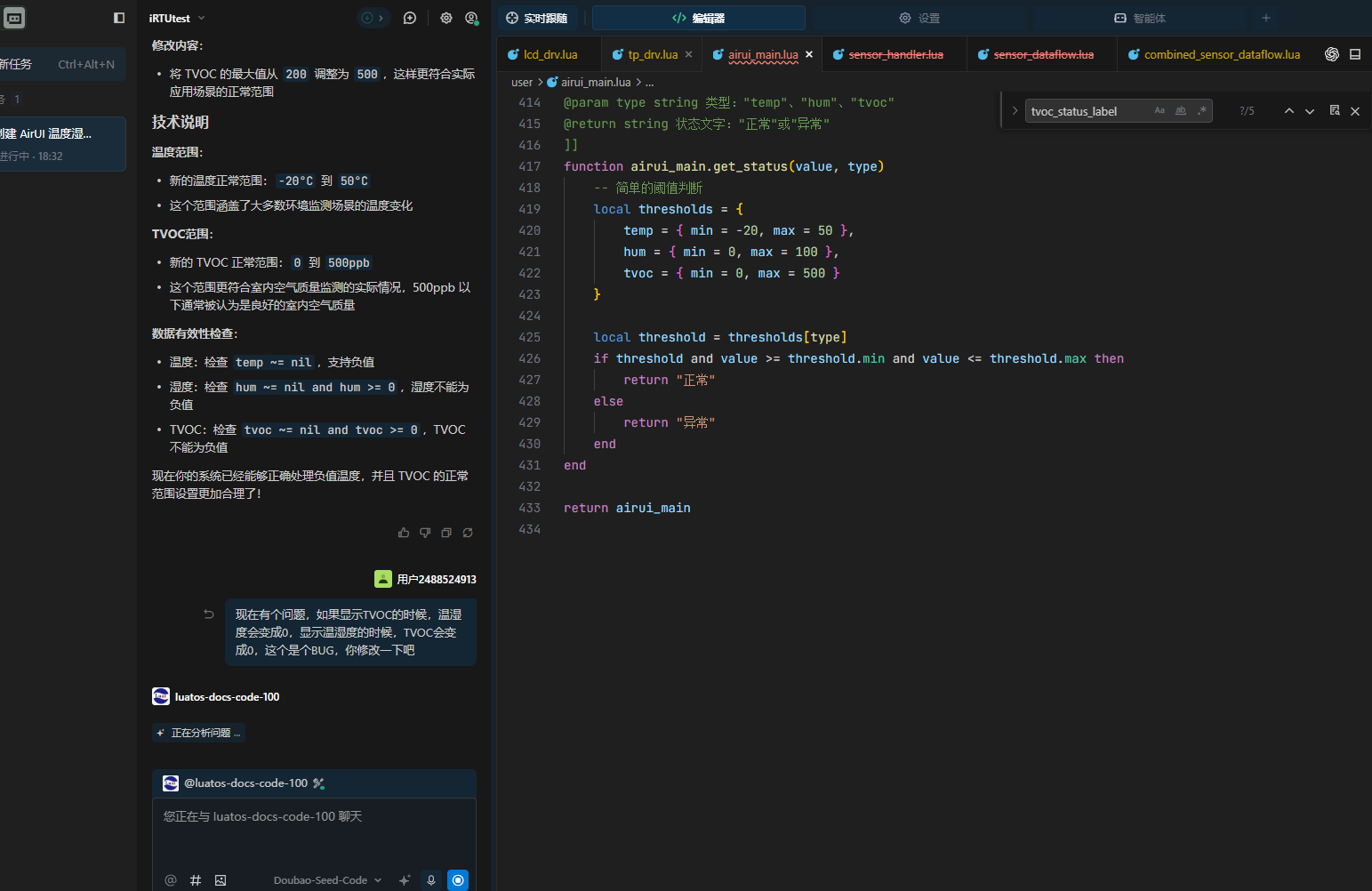

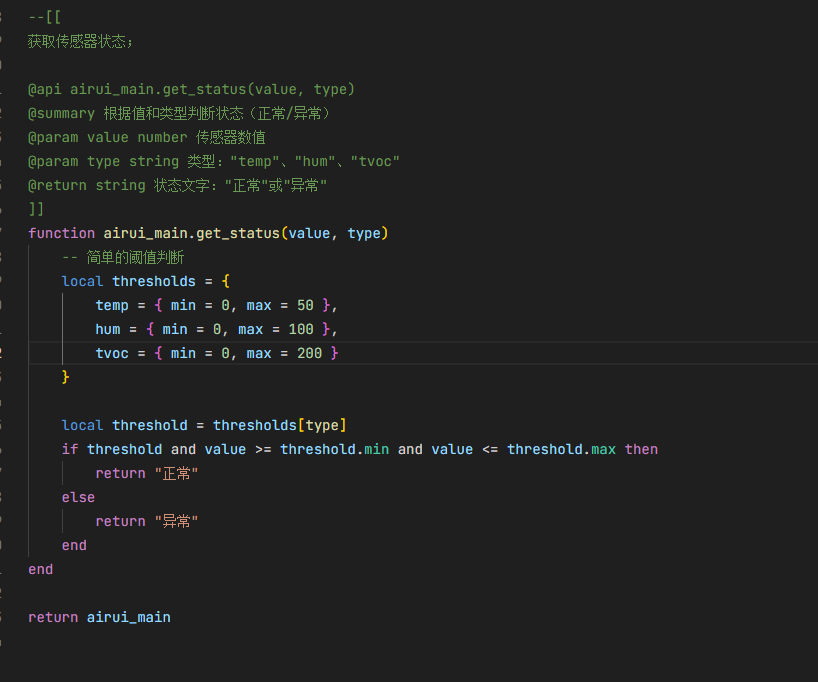

這個時候我們的數據已經可以正常的同步上去了，但是 TVOC 值顯示異常，這個值確實也是異常，看下代碼處理部分，可以對這個值做下修改

3.3.15 修改完成之后保留燒錄代碼，但是遇到了新的問題
顯示了溫濕度的情況下，TVOC 值會變成 0，顯示了 TVOC 值的情況下，溫濕度又會變成 0，讓 AI 修改一下這個 BUG

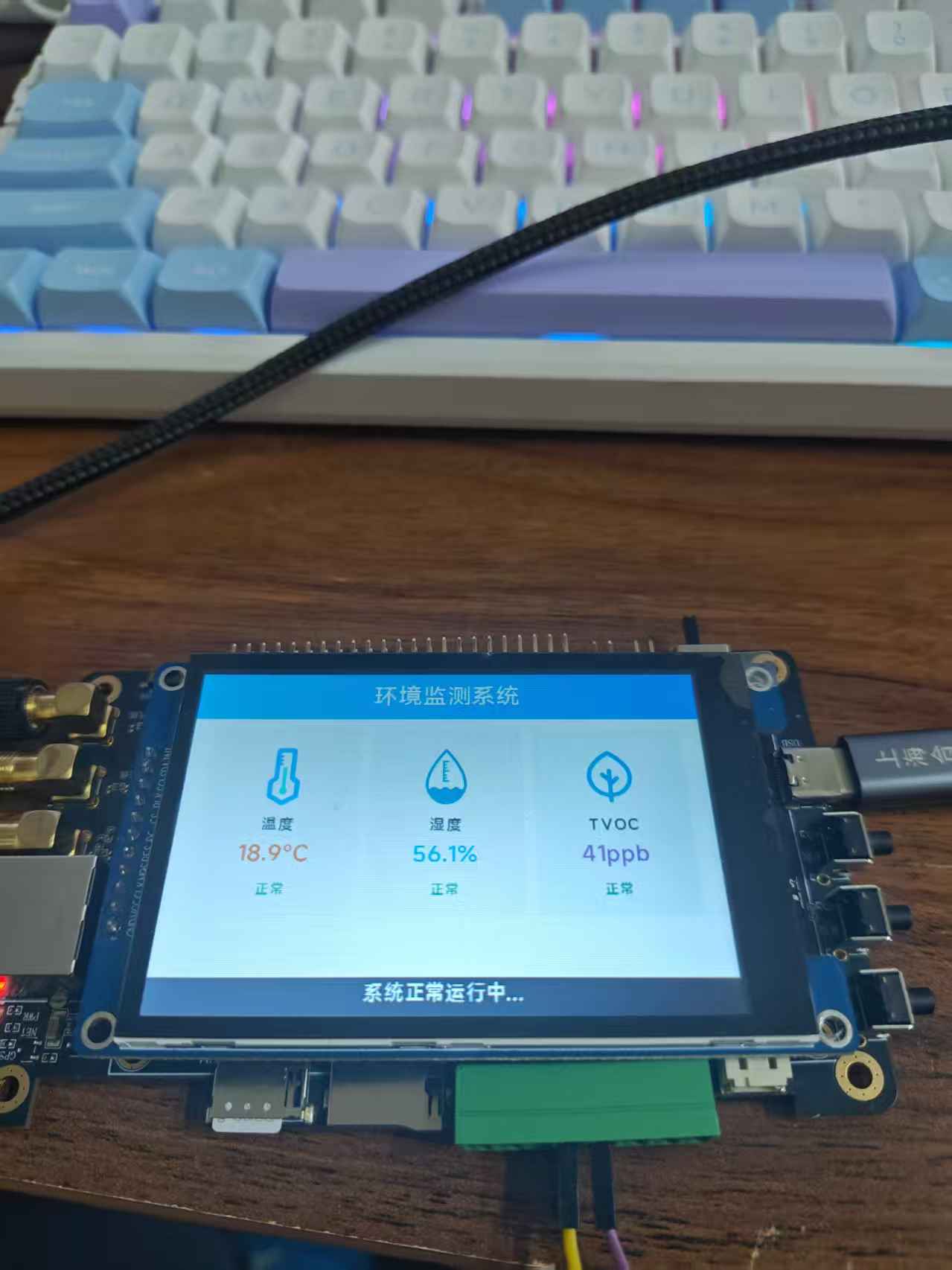

3.3.16 點擊保留，然后燒錄固件，這個時候服務器數據正常，溫濕度讀取正常，屏幕顯示正常
那么本次的 AI+iRTU+AirUI+485 設備開發就相當成功了。

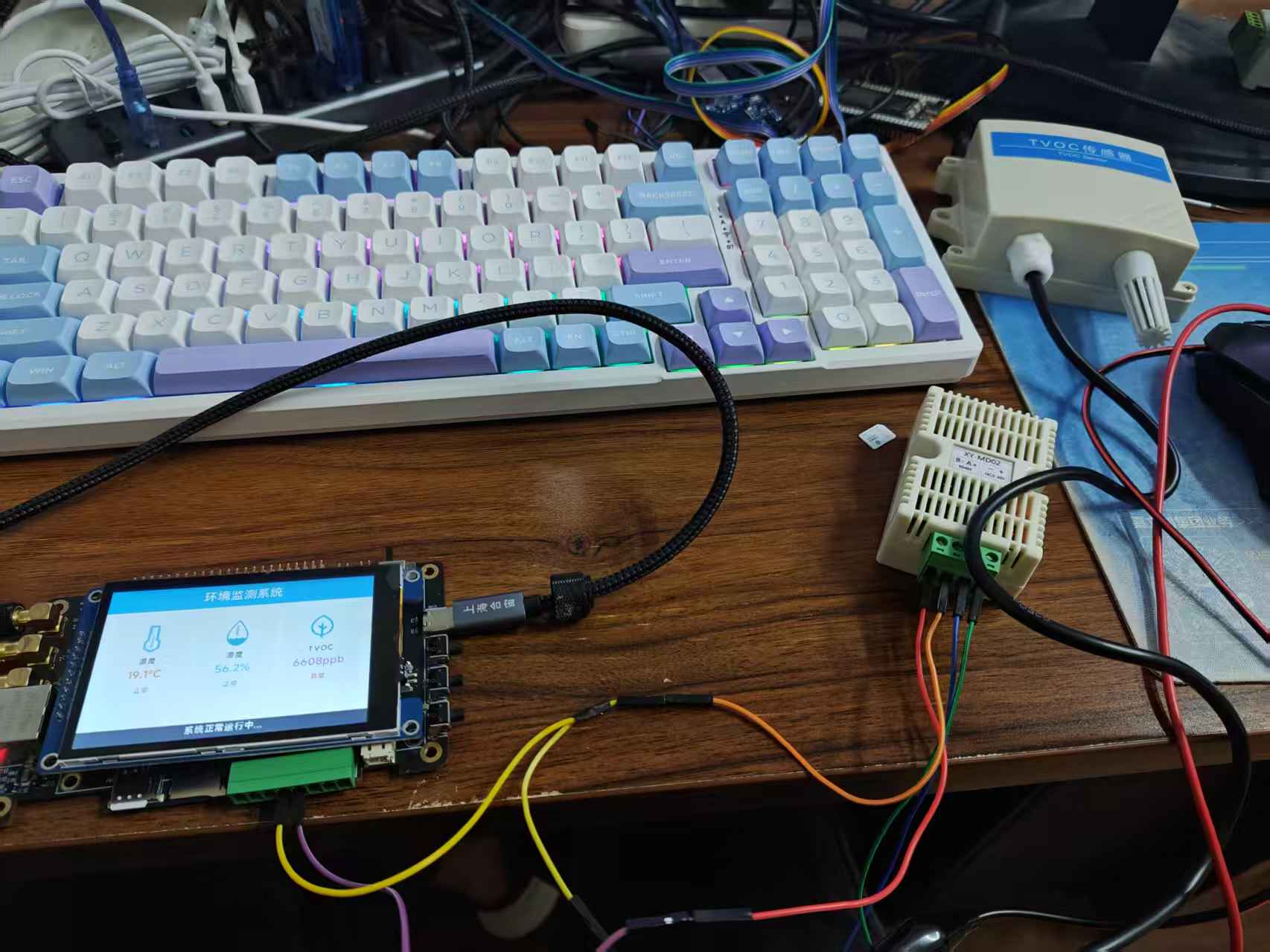

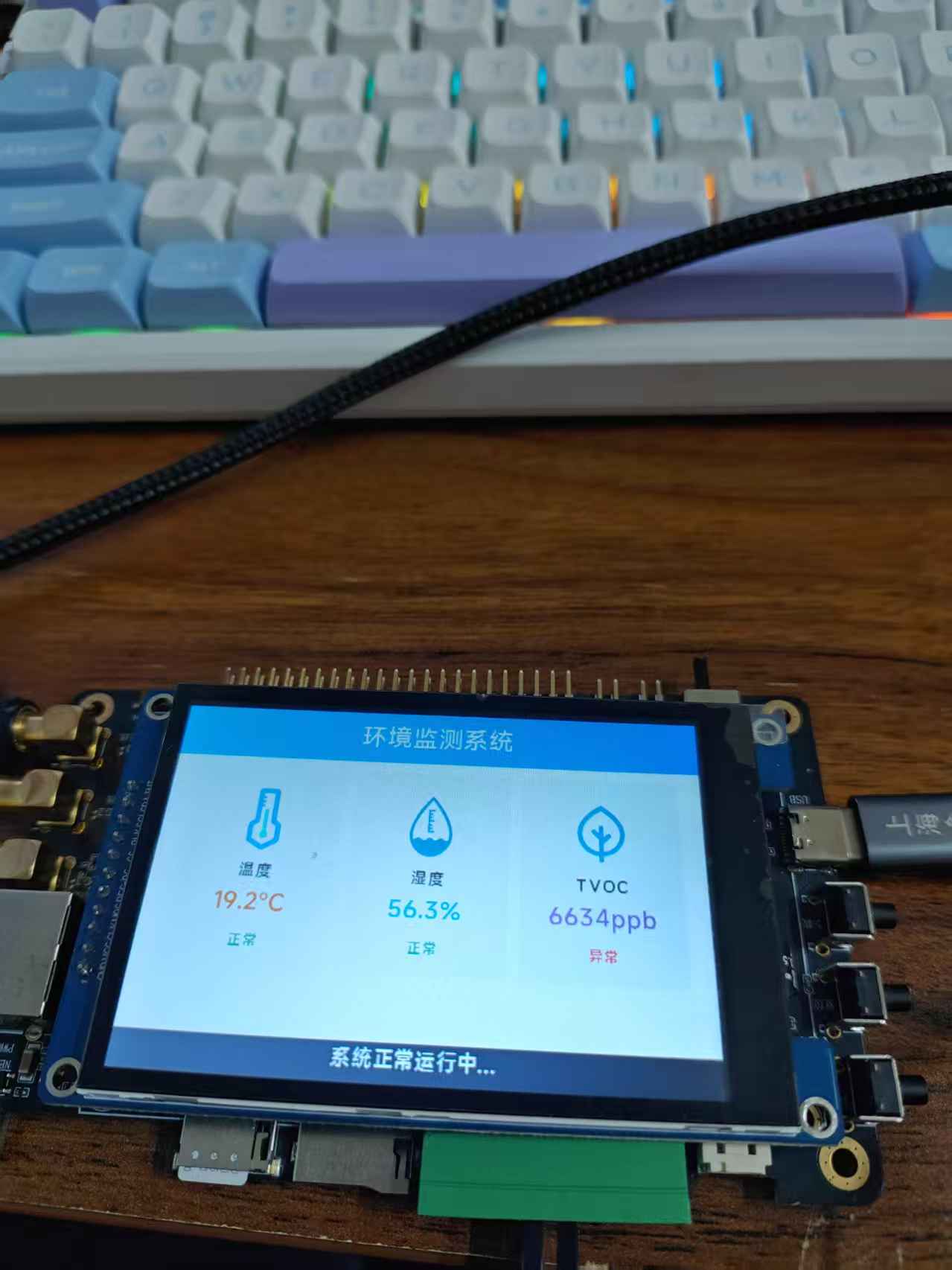

3.3.17 經過長時間放置，TVOC 值已經正常顯示了

四、總結

基于 Air8000A 開發板、AirUI 框架、iRTU 及 AirCloud 平臺，我們通過與 AI 協同，建立起從嵌入式端到云端的全棧開發范式。AI 作為開發伙伴，能將需求精準轉化為端云一體的穩定解決方案，提升了環境監測系統的交付效率與可靠性。
