施耐德系列PLC遠程編程操作指南
前期準備
所需硬件：HINET G110智能網關、施耐德PLC、網線、電腦（需安裝Unity Pro軟件等）
連接方式：
網關LAN口通過網線與PLC直接連接
IP地址及網絡環境說明
施耐德PLC的IP：192.168.62.50
網關LAN口IP：192.168.62.1
現場網絡接入方式：WiFi
測試目標
通過本地電腦上的Unity Pro軟件，實現對遠端現場施耐德PLC程序的遠程上傳、下載及更新操作。
操作步驟

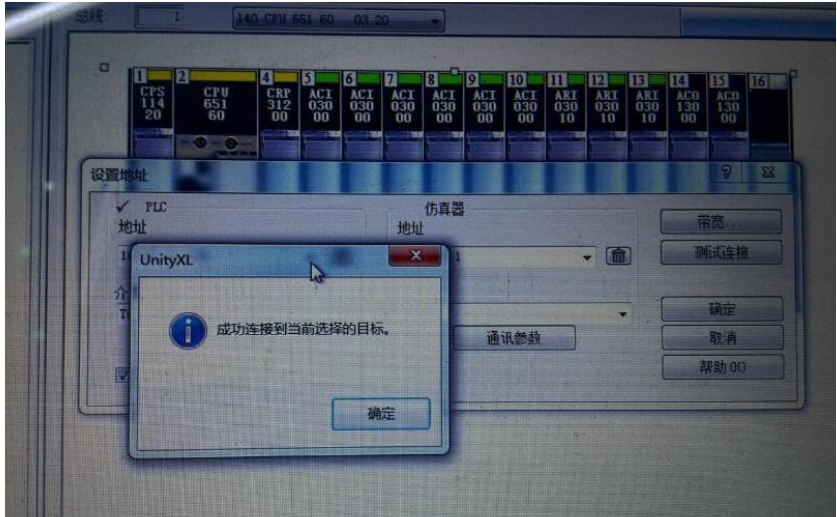

客戶端正常運行，網關及設備圖標顯示在線狀態，指示燈正常亮起，界面如圖示。確認無誤后將窗口最小化即可（客戶端不可關閉）。

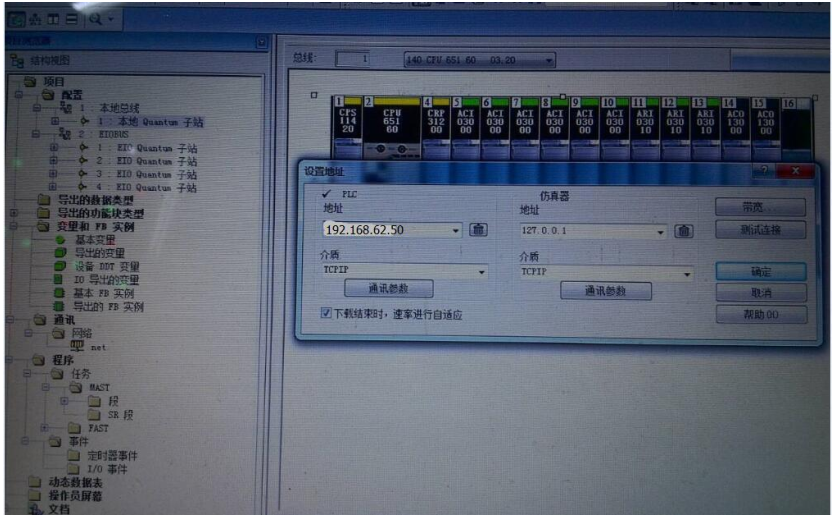

打開Unity Pro軟件，將程序的當前模式切換為標準模式，隨后配置PLC的IP地址，即可進行遠程程序上下載操作。
