在高端制造、科學研究與醫療診斷領域，精密儀表是探索未知、保證品質的“眼睛”和“標尺”。無論是分析物質成分的光 譜儀，還是監控生命體征的醫療設備，其核心價值都建立在“精準”二字之上。這份精準的源頭，不僅來自精密的傳感器和強大的處理器，更依賴于一組絕對可靠、萬無一失的核心數據——校準參數、配置信息和用戶設定。這些數據一旦丟失或發生絲毫偏差，整臺昂貴的設備便可能淪為一堆失去靈魂的硬件。

然而，工業現場的電磁噪聲、實驗室中頻繁的開關機操作，都對這些核心數據的存儲構成了持續的威脅。為應對這一挑戰，本文將深入介紹一套基于ST意法半導體高性能主控STM32H7B0與CS創世工業級SD NAND存儲芯片（CSNP4GCR01-DPW）構建的高可靠性儀表解決方案。該方案旨在為精密測量設備提供一個穩定、長效的“數字保險箱”，守護其精準之魂。

一、應用產品介紹：精密儀表——科技之眼的基石

精密儀表是一個寬泛的概念，涵蓋了從工業自動化產線上的過程分析儀，到生物實驗室里的基因測序儀，再到計量科學中的基準設備。盡管應用千差萬別，但它們對內部存儲芯片的需求卻高度一致且極為苛刻：

（一）數據的絕對完整性

這是壓倒一切的首要需求。儀表出廠前經過精密校準的數據，是其一切測算的基礎。這些數據必須被永久、無誤地保存。任何形式的數據損壞都意味著設備精度的喪失，需要昂貴的返廠校準，造成巨大的經濟損失和時間成本。

（二）配置的即時加載與安全存儲

現代儀表通常具備復雜的配置選項，如測量模式、通信協議、顯示界面等。用戶進行的個性化設置需要被安全地保存，并在每次開機時快速加載。存儲單元必須保證在任何意外斷電情況下，用戶配置都不會丟失。

（三）長周期的歷史數據與日志追溯

為了滿足質量管理和法規遵從（如醫療、食品行業）的要求，儀表需要記錄詳細的操作日志和歷史測量數據。這就要求存儲芯片必須擁有極高的擦寫（P/E）壽命和長期的數據保持能力，以承受數年乃至十數年的持續數據記錄。

二、技術方案介紹：構建精準而強大的測量核心

為打造一款能夠勝任高端測量任務的精密儀表，我們的技術方案，每一個環節都以“精準可靠”為最高準-則。

主控芯片（大腦）：選用ST的STM32H7B0系列高性能MCU。其強大的運算能力和豐富的外設，為復雜的信號處理和圖形化用戶界面（GUI）提供了堅實的硬件基礎。

存儲芯片（記憶保險箱）：采用CS創世SD NAND（CSNP4GCR01-DPW）。它并非簡單的存儲介質，而是整個儀表精度與可靠性的“壓艙石”，其工業級的特性與精密儀表的需求完美契合。

人機交互模塊：配備高分辨率的LCD觸摸屏，結合主控強大的圖形處理能力，提供流暢、直觀的操作體驗。

高精度模擬前端：包含高位數的ADC、精密運放和低噪聲基準源，是保證測量精度的物理基礎。

通信接口模塊：集成以太網、USB、CAN等多種接口，便于設備組網、數據導出和遠程控制。

三、核心技術模塊深度剖析

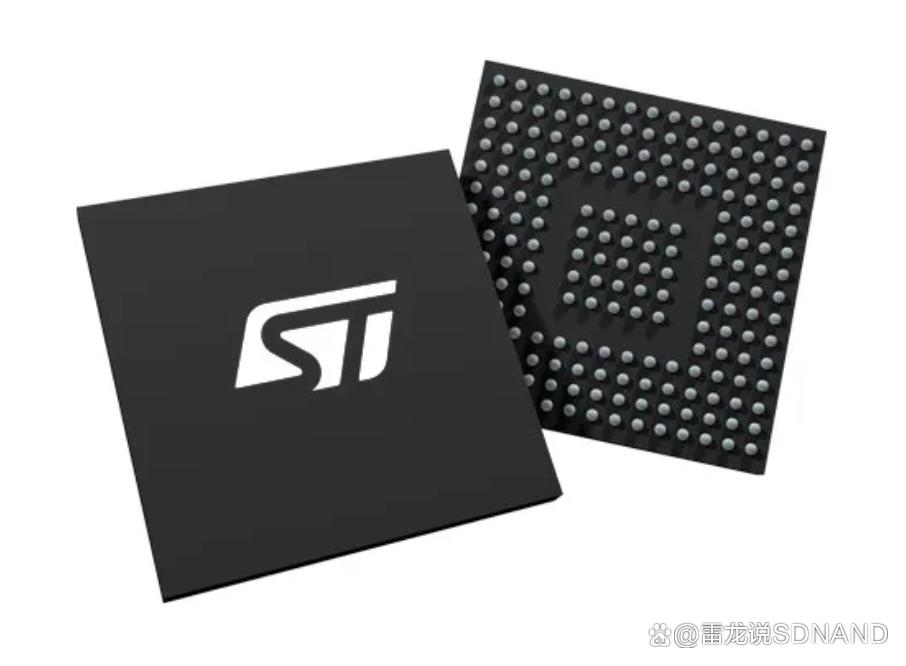

（一）主控芯片“大腦”：STM32H7B0

本方案的控制核心——STM32H7B0，是一款基于ARM? Cortex?-M7內核的超高性能微控制器，其主頻高達280MHz，并集成了雙精度FPU（浮點運算單元）和Chrom-ART 圖形加速器。這使其不僅能輕松勝任復雜的測量算法和實時信號處理，還能驅動絢麗流暢的圖形用戶界面，極大地提升了現代儀表的用戶體驗。

至關重要的是，STM32H7B0芯片內部集成了一個高性能的SDMMC接口，支持4位數據模式，能夠與存儲設備進行高速數據交換。這使其可以與CS創世SD NAND芯片實現無縫的硬件直連，為儀表核心參數的快速加載和海量數據的穩定存儲提供了高效的硬件通道。

（二）存儲芯片“基石”：CS創世 CSNP4GCR01-DPW

在精密儀表中，如果說主控是進行思考和計算的“大腦”，那么存儲芯片就是承載知識和經驗的“長期記憶庫”。它的任何一絲不穩，都將導致整個系統“失憶”或“認知錯亂”。本方案采用的CS創世CSNP4GCR01-DPW，正是為杜絕此類風險而生的工業級嵌入式存儲“重器”。

其容量為4Gb (512MB)，采用LGA-8封裝。在精密儀表這個要求極致可靠的場景中，它的三大優勢被發揮得淋漓盡致：

守護核心數據的“數字保險箱”

儀表的校準數據和配置信息不容有失。CS創世SD NAND通過軟硬結合的方式提供了無懈可擊的防護。

硬件上，它采用SLC NAND晶圓，數據保持能力長達十年，且理論擦寫壽命高達5~10萬次，足以應對儀表整個生命周期的參數修改和日志記錄需求。其-40℃至+85℃的寬溫工作范圍，確保了儀表在各種環境下都能穩定工作。

軟件上，其內置的固件才是真正的“守護神”，包含了四大核心管理算法：平均讀寫算法避免了對存儲單元的局部過度使用，極大延長了整體壽命；EDC/ECC糾錯算法能實時偵測并修復數據錯誤，保障校準參數的每一個比特都精準無誤；均衡電荷散射算法和垃圾回收機制則共同確保了長期使用后，存儲性能依然穩定如初。這一整套機制，使其通過了嚴酷的10k次隨機掉電高低溫沖擊測試，確保在任何意外情況下，儀表的核心數據都能安然無恙。

提升生產效率與產品可靠性的“制造優勢”

對于儀表制造商而言，研發效率和產品本身的物理可靠性同樣重要。

“免驅動”設計：CS創世SD NAND遵循標準SD 2.0協議，對上層系統呈現為一個標準的SD卡。這意味著固件工程師無需為其編寫復雜的底層驅動，可以直接利用ST官方提供的成熟SDMMC驅動庫，從而大幅縮短研發周期，讓產品更快上市。

LGA-8貼片封裝：相較于傳統的TF卡座方案，其SMT自動化貼裝方式不僅提升了生產效率，更重要的是，它通過牢固的焊點連接，從物理上根絕了因松動、氧化等接觸問題導致的故障。這對于需要搬動或在有振動環境下工作的儀表來說，顯著提升了整機的長期可靠性。

兼顧成本與供應鏈安全的“戰略價值”

在提供了遠超消費級TF卡的工業級可靠性的同時，CS創世SD NAND的成本卻遠低于同等規格的eMMC方案，為客戶在保證品質的前提下，提供了極具吸引力的成本控制選項。在當前日益強調供應鏈自主可控的背景下，選擇像CS創世這樣的國產優秀存儲方案，更是一項保障企業長期穩定發展的戰略決策。

四、存儲芯片實測表現

[提示]：本章節內容需要您在收到官方郵寄的轉接板后，親自進行測試并替換下面的占位符內容。

為了直觀地驗證CSNP4GCR01-DPW芯片在數據交換上的性能，我們對其進行了基準測試。這項測試的結果，直接關系到儀表開機加載配置的速度和保存大量測量數據的效率。

（一）讀寫性能測試

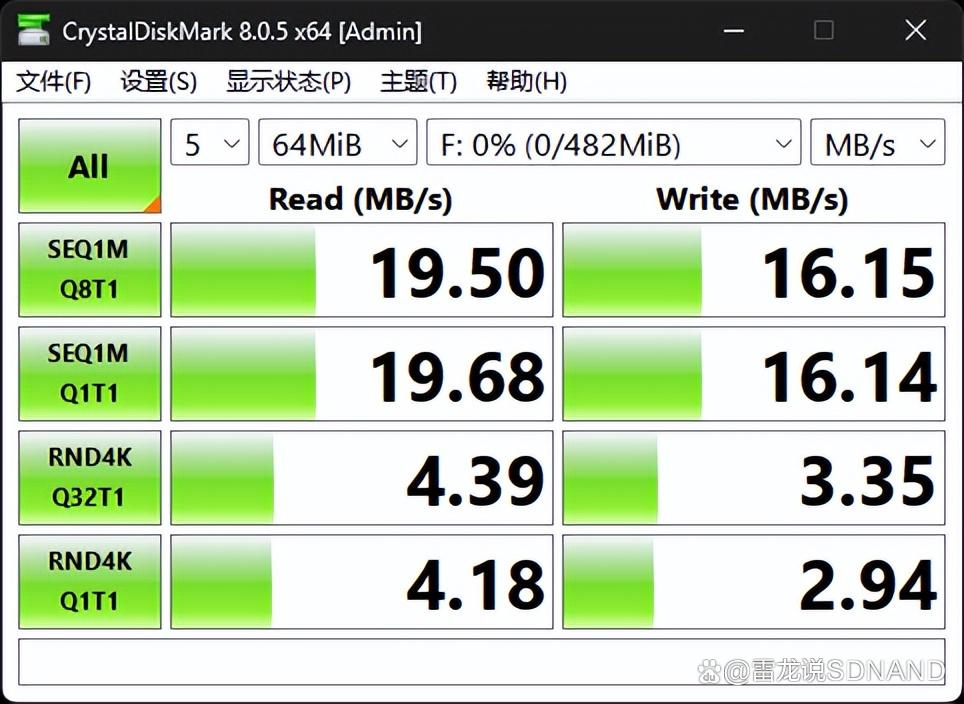

我們使用官方提供的 SD NAND 轉接板，通過 USB 3.0 讀卡器連接至 PC。采用的 CrystalDiskMark 軟件進行讀寫速度測試，結果如下：

測試結果分析：

從測試數據可以看出，該 SD NAND 具備適配儀表應用的讀寫性能。SEQ1M Q8T1 模式下，讀取速度達 19.50MB/s 、寫入速度 15.94MB/s ；SEQ1M Q1T1 模式讀取 19.69MB/s 、寫入 16.14MB/s ，其快速的讀取速度確保了儀表開機時能夠瞬時載入復雜的配置文件和 GUI 資源，實現 “秒開” 體驗。而穩定的寫入速度則保證了在進行連續數據采集時，能夠毫無延遲地將數據存入非易失性存儲中，避免數據丟失。隨機讀寫方面，RND4K Q32T1 模式讀取 4.40MB/s 、寫入 3.35MB/s ；RND4K Q1T1 模式讀取 4.08MB/s 、寫入 3.05MB/s ，可支撐儀表對零散配置、校驗數據的讀寫需求，保障運行流程順暢，足以滿足儀表快速開機、流暢存儲歷史數據的需求。

（二）容量真實性與數據完整性校驗

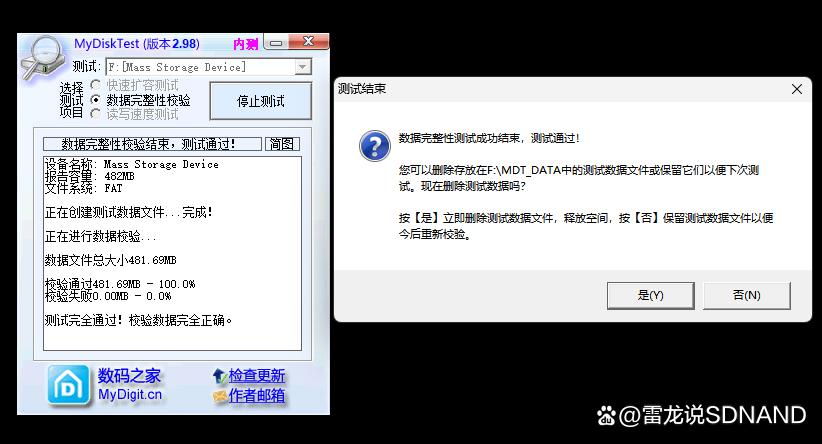

為驗證芯片的真實容量和在全盤讀寫下的數據可靠性，我們使用 MyDiskTest 軟件進行了全面的數據完整性校驗。

測試結果分析：測試結果表明，設備名稱為 Mass Storage Device，報告容量 482MB ，正在創建測試數據文件完成后進行數據校驗，數據文件總大小 481.69MB ，校驗通過 481.69MB - 100.0% ，校驗失敗 0.00MB - 0.0% ，測試完全通過！校驗數據完全正確，該芯片容量真實無虛標，且在全盤范圍內進行數據寫入和校驗均未出現任何錯誤。這證明了 CS 創世 SD NAND 具有卓越的數據存儲可靠性，能夠成為儀表核心校準數據和用戶設置最值得信賴的載體。

五、未來展望與方案總結

展望未來，精密儀表正朝著更加智能化、網絡化和用戶友好的方向發展。它們將集成更復雜的分析模型，支持更豐富的圖形化界面，并需要通過網絡進行遠程診斷和數據同步。這一切都意味著，設備內部需要存儲和處理的數據量將與日俱增，對板載存儲的性能、容量和可靠性提出了前所未有的高要求。

本文所介紹的基于STM32H7B0與CS創世SD NAND（CSNP4GCR01-DPW）的解決方案，正是為迎接這一趨勢而生的理想平臺。它將一顆性能卓越的MCU與一顆堅固可靠的工業級存儲芯片深度融合，不僅完美滿足了當前精密儀表對數據安全的所有苛刻要求，更以其長壽命、高性價比和易于集成的特性，為產品的未來升級鋪平了道路。CS創世SD NAND，憑借其在工業應用場景中展現出的壓倒性優勢，無疑將成為越來越多高端儀表制造商替代傳統存儲方案、鑄就新一代智能測量設備精準之基的首選。

如您對本產品的技術方案感興趣，歡迎免費申請樣片和測試板進行驗證與評估。
