前 言

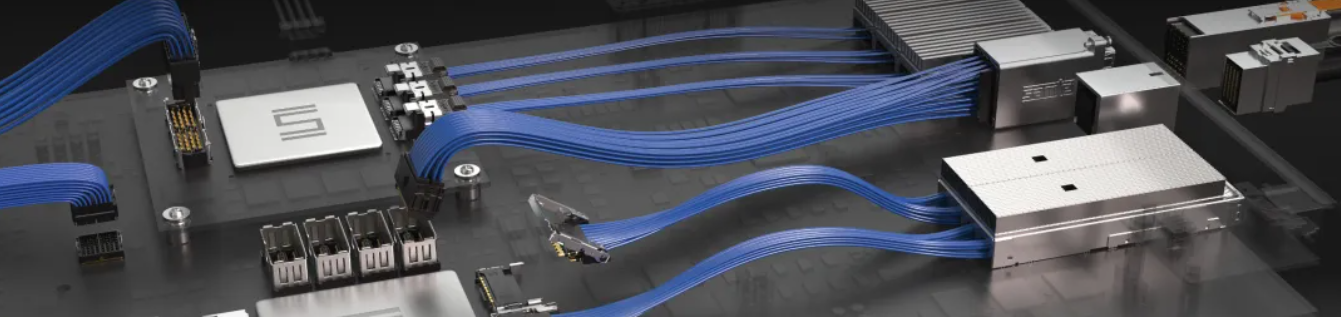

Samtec不只是一家連接器制造商。

連接器在信號鏈路中扮演著關鍵角色，但搭配適配的線纜后，其性能才能得到更充分的發揮。因此，Samtec同時也是一家線纜生產商。不過，從同軸電纜到Flyover?系列線纜，產品類型豐富多樣，要為不同場景選擇阻抗匹配的理想方案，并非易事。在本系列技術文章中，我們將深入解析阻抗的定義、影響阻抗的關鍵因素，以及阻抗在各類應用場景中的實際意義。

阻抗的定義

阻抗的定義是線纜對交變電流（AC）信號的阻礙作用，單位為歐姆。值得注意的是，電阻的單位同樣是歐姆，二者雖有聯系，但本質截然不同。本文將以水流為類比，幫助讀者理解二者的區別。

我們可以借助水波的傳播原理，來闡釋射頻信號在同軸電纜中的傳輸機制。

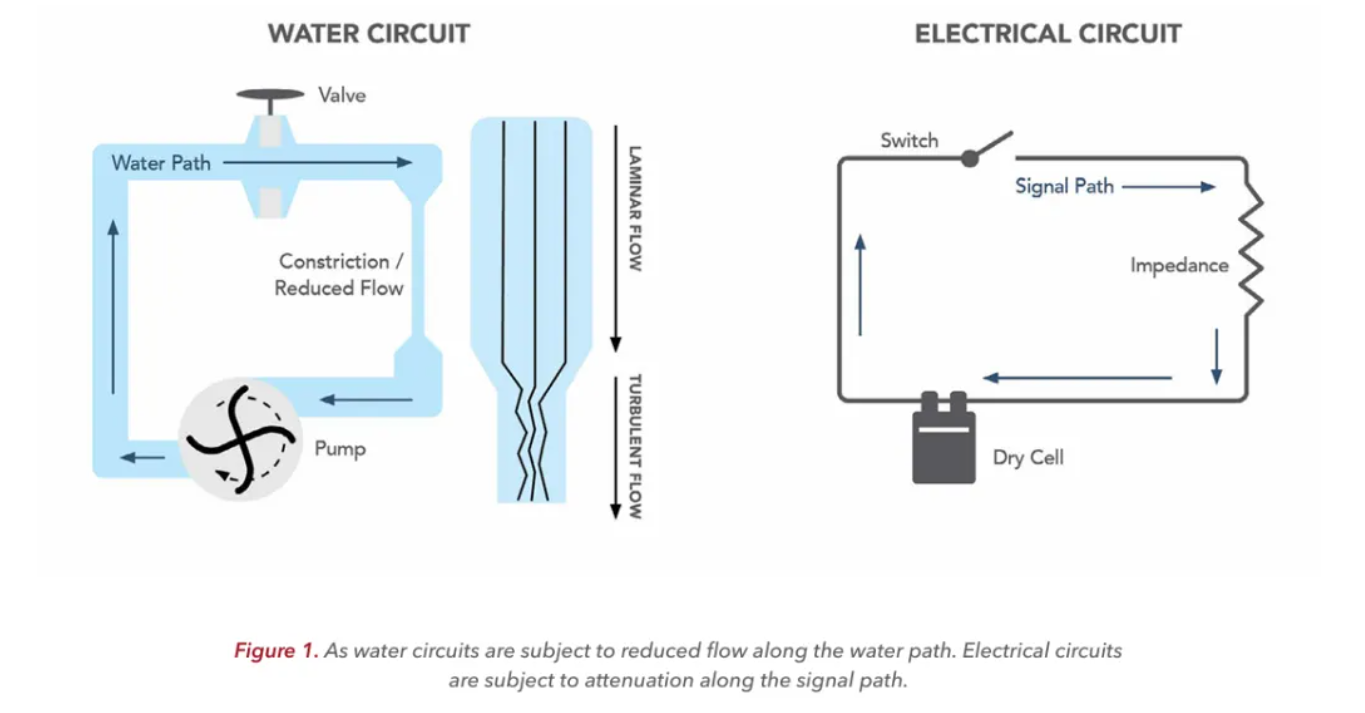

在簡單的直流（DC）電路中，電能在導體中的傳輸方式，與水流在管道中的流動模式十分相似。導線的電阻，可以類比為管道的直徑：管道直徑越小，水流受到的阻力就越大，流速隨之減慢；這和電路中電阻增大會導致電流減小的原理完全一致。在其他條件不變的情況下，最終傳輸?shù)浇K端的能量也會相應減少。

要提升這類系統的傳輸效率，就需要調整關鍵變量。對于管道系統，提高水壓可以增大水流速度；同理，提升電路電壓，也能使電流隨之增大。

任一參數的變化，都會影響系統的整體效率，這一規律在電流、電壓與電阻的關系中同樣適用。要實現最大化的傳輸效率，需盡可能降低電路中的電阻。

射頻信號的波動物理特征

射頻信號在同軸電纜中的傳輸，并不遵循直流電路的規律。射頻信號是以電磁波的形式在同軸電纜中傳播，其傳輸路徑由導體引導。盡管交變電流在導體中流動，但信號的能量主要承載于導體周圍的電場與磁場之中，而交變電流正是產生這些電磁場的根源。

這個原理雖不如直流電路模型那般直觀，但我們依然可以用水流來類比，只不過這次我們要將視角轉向海洋。海浪由大氣運動或地殼活動引發，一旦形成便蘊含巨大能量，并以滾動的圓周運動形式沿海面?zhèn)鞑ァＴ谏詈^(qū)域，海水深度不會對海浪造成阻礙，因此海浪可以不受阻擋地傳播至遙遠的地方。

這也是海嘯具備極強破壞力的原因之一： 在毫無阻礙的情況下，這些巨型海浪能攜帶能量穿越數千英里的距離。若將海面?zhèn)鞑サ暮＠吮茸魃漕l信號，那么浩瀚的深海就相當于低阻抗環境。

當海浪抵達海岸附近的淺水區時，其運動狀態會發生改變。海底地形開始阻礙海浪的傳播，導致海浪速度減慢、浪高增加，直至海浪破碎，部分或全部能量隨之消散。這一過程，就對應著阻抗的漸變過程。

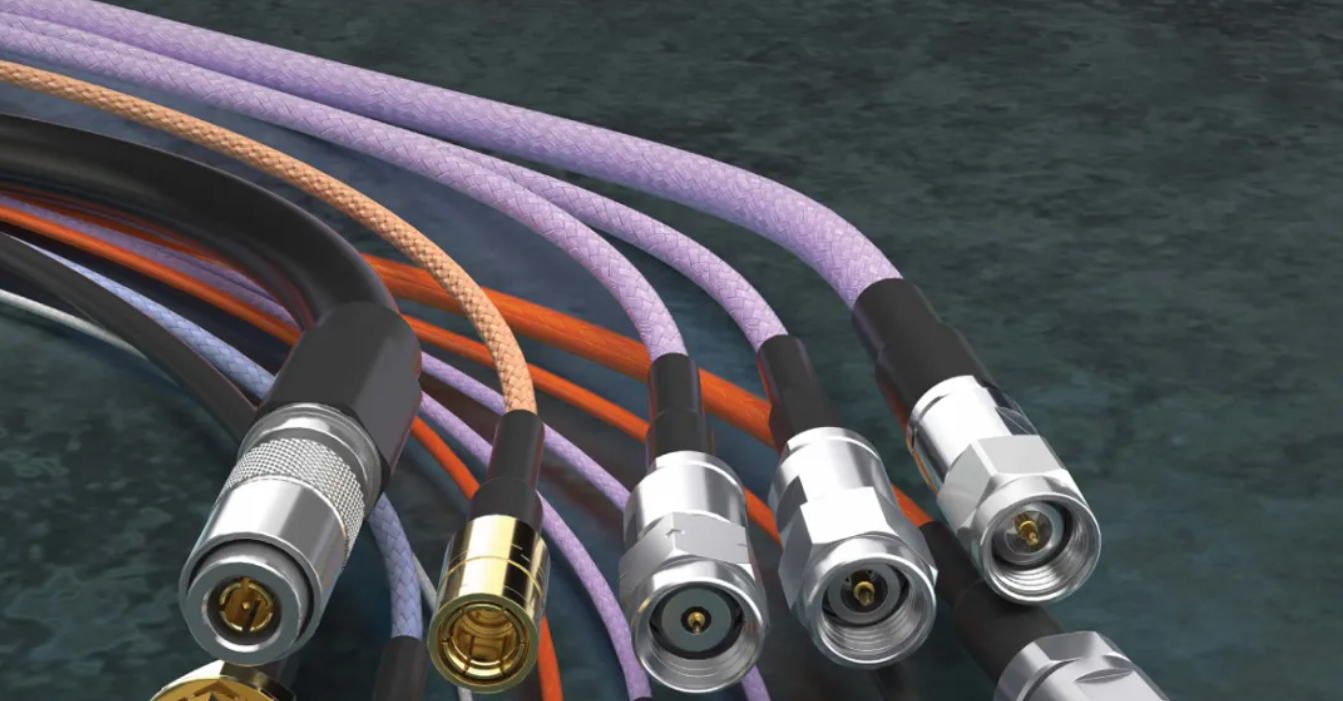

優質的線纜應具備恒定阻抗特性，確保信號在傳輸過程中不受干擾。但實際應用中，更需要關注的是線纜與連接器的轉接環節。

我們可以再次回到海浪的類比中理解這一點：阻抗的突變（例如選用了不匹配的連接器），其效果類似于用于防護岸線的海堤。當海浪撞擊海堤時，大部分能量會在沖擊中耗散，還有一部分能量會被反射回大海。

阻抗失配的不良后果

對于海堤而言，耗散海浪能量正是其設計初衷，目的是保護后方的岸線與陸地。但在同軸電纜系統中，我們的目標是確保信號在轉接過程中保持完整。射頻信號的能量損耗，就意味著信息的丟失；此外，沿電纜反射的射頻能量會干擾后續傳輸?shù)男盘?，?dǎo)致信號承載的信息發生失真。

由此可見，阻抗與電阻確實存在關聯：二者都會削減線纜中傳輸?shù)哪芰?，但設計者在兩種場景下的優化目標截然不同。在直流電路中，核心目標是提升傳輸效率，因此只需盡可能降低電阻即可；而射頻電纜的作用是傳輸信息，阻抗的變化（尤其是突變）會嚴重影響射頻信號的傳輸特性。

因此，設計者的核心目標，是確保整個信號鏈路的阻抗保持一致。這也是線纜與連接器必須實現特性阻抗匹配的根本原因。

資料下載&拓展討論

若您希望深入了解阻抗對信號完整性的影響，可前往官方公眾號，輸入“SI”，獲得鏈接，下載《Samtec信號完整性技術手冊》。

如需技術支持，可訪問Samtec官網信號完整性服務專欄，或直接聯系Samtec中國團隊。在本系列的后續文章中，我們將深入探討決定阻抗的物理因素，并分析不同阻抗值在各類應用場景中的重要性—— 從傳統視頻通信到新一代高速數據中心，覆蓋多個領域。
敬請期待~
