在現代化、智能化的電力電子系統中，通信接口是硬件系統中實現數據交換與邏輯協同的核心單元——它不僅定義了設備內部組件之間、獨立設備之間的物理連接方式，還通過完善的通信協議與電氣規范，確保數據能夠在復雜環境中實現完整、實時且可靠的傳輸。

例如，I2C接口通過簡潔的引腳結構和同步時序邏輯，主要用于處理器與傳感器、存儲器之間的短距離高速互聯，是嵌入式系統內部通信的基礎；

而RS-485與CAN接口依托差分信號傳輸與總線仲裁機制，則更適用于工業控制、能源系統及汽車電子等復雜通信場景，可實現數百米乃至上千米的遠程數據傳輸能力。

然而，在實際應用中，隨著系統電壓等級的提升以及設備部署范圍的擴大，設備間的通信鏈路往往需要面對接地電位差、高壓安全隔離以及強電磁干擾等問題，僅依賴通信協議本身難以保證系統長期穩定運行，因此在通信接口中集成數字隔離技術，已成為提升系統安全性與抗干擾能力的重要解決方案。

數字隔離器，如何保護通信接口不受干擾？

眾所周知，在跨區域部署的遠距離RS485、CAN串行總線通信網絡中，由于電力系統負載不均或接地電阻差異，兩端設備的參考地往往存在地電位差——而地電位差會通過通信線路與設備接地端形成低阻閉合接地環路，并在環路中驅動產生接地環流。

這些接地環流的存在，輕則會導致通信誤碼和信號抖動，重則會在瞬間產生數安培級電流，直接損毀收發器芯片甚至整條通信鏈路。

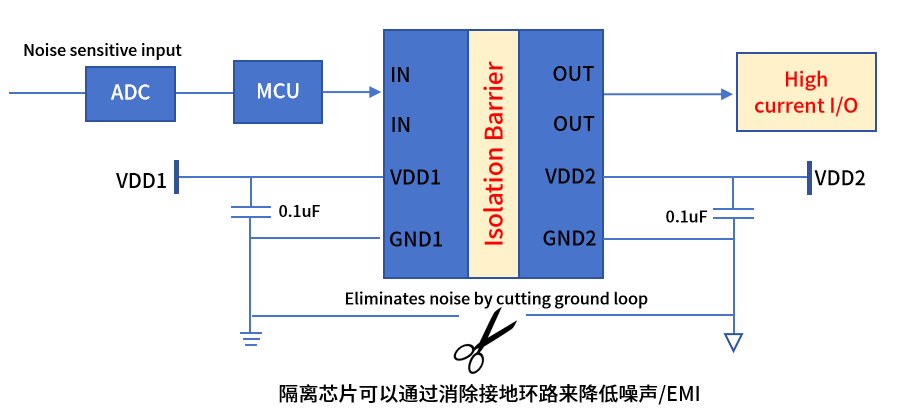

如上圖所示，為解決通信隱患，工程師們通常會在RS485、CAN通信接口中集成數字隔離技術。

通過引入高阻抗的隔離屏障，在物理層面徹底切斷地環流路徑，使通信兩端的子系統在電氣上完全解耦，從而在根本上杜絕了地電位差對通信鏈路造成的電氣威脅。

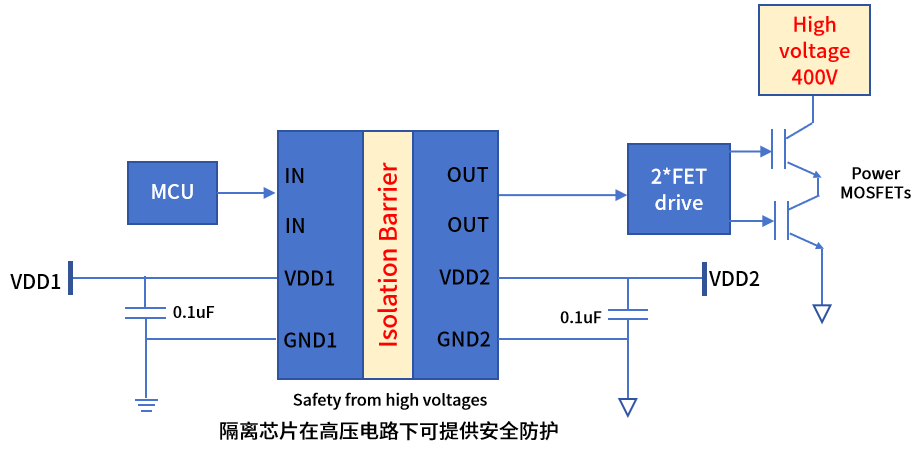

同理，在電動汽車電池管理系統（BMS）或光伏逆變器等典型強弱電共存的電力電子系統中，高壓側電池組或功率單元電壓通?？蛇_400V甚至800V，而微控制器（MCU）則工作在3.3V或5V的低壓控制域。

面對如此顯著的電壓等級差，系統在架構設計上必須對信號采集路徑與數據通信路徑進行隔離設計，以兼顧測量精度與電氣安全。

而通過在I2C、CAN等通信鏈路中引入數字隔離技術，就可在不同層級的電壓域之間構建可靠的電氣隔離屏障，從物理層面切斷能量傳導路徑，有效阻止高壓向低壓側傳播。

該隔離結構不僅能夠保護MCU及其低壓側接口電路免受高壓沖擊，還可顯著提升系統對共模瞬態干擾與高頻開關噪聲的抑制能力，從而增強整機在復雜電磁環境下的通信可靠性與運行安全性。

數字隔離器，通信接口高效的電氣隔離解決方案

華普微，作為中國本土精耕細作了二十余年的老牌射頻芯片原廠，一直堅持立足本業發展，積極響應國家號召，致力于推進國產化芯片替代的步伐。

當前，華普微的數字隔離芯片，即在微距離上實現無線射頻收發系統的“射頻芯片”，即可高效滿足RS-485、CAN、I2C等通信接口中的電氣隔離需求。

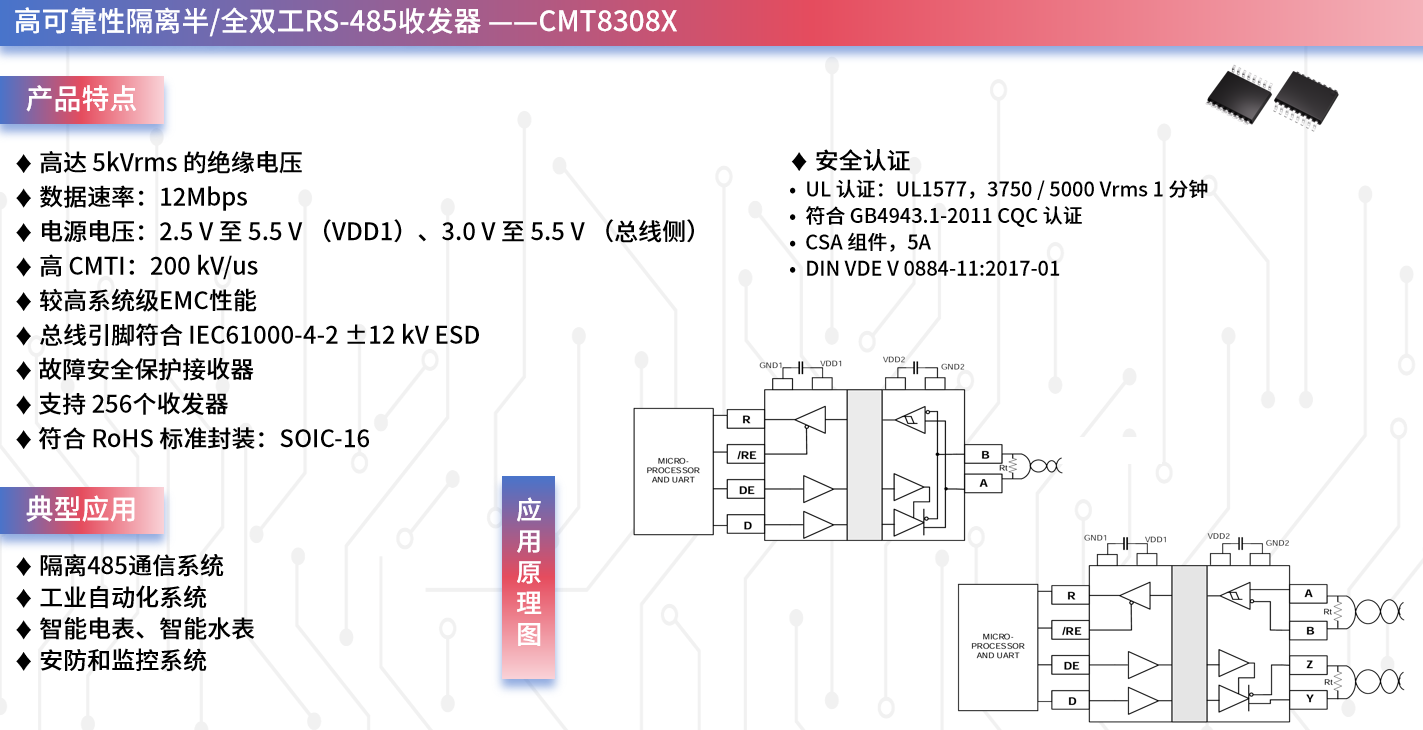

例如，CMT8308X就是一系列集成了RS-485接口的隔離接口芯片。它們在單芯片內實現了數字隔離與物理層接口功能的高度集成，可直接構建隔離型通信鏈路，有效抑制共模干擾與地電位差對總線信號的影響，避免高壓側異常電壓經通信線路傳導至控制與外設端口。

CMT8308X還具有1/8單位負載的接收器輸入阻抗，允許總線上最多接入256個收發器。CMT8308X支持高達12Mbps的數據速率，采用寬體SOIC-16的封裝方式，可滿足各種安規下嚴苛的爬電距離和電氣間隙的需求。

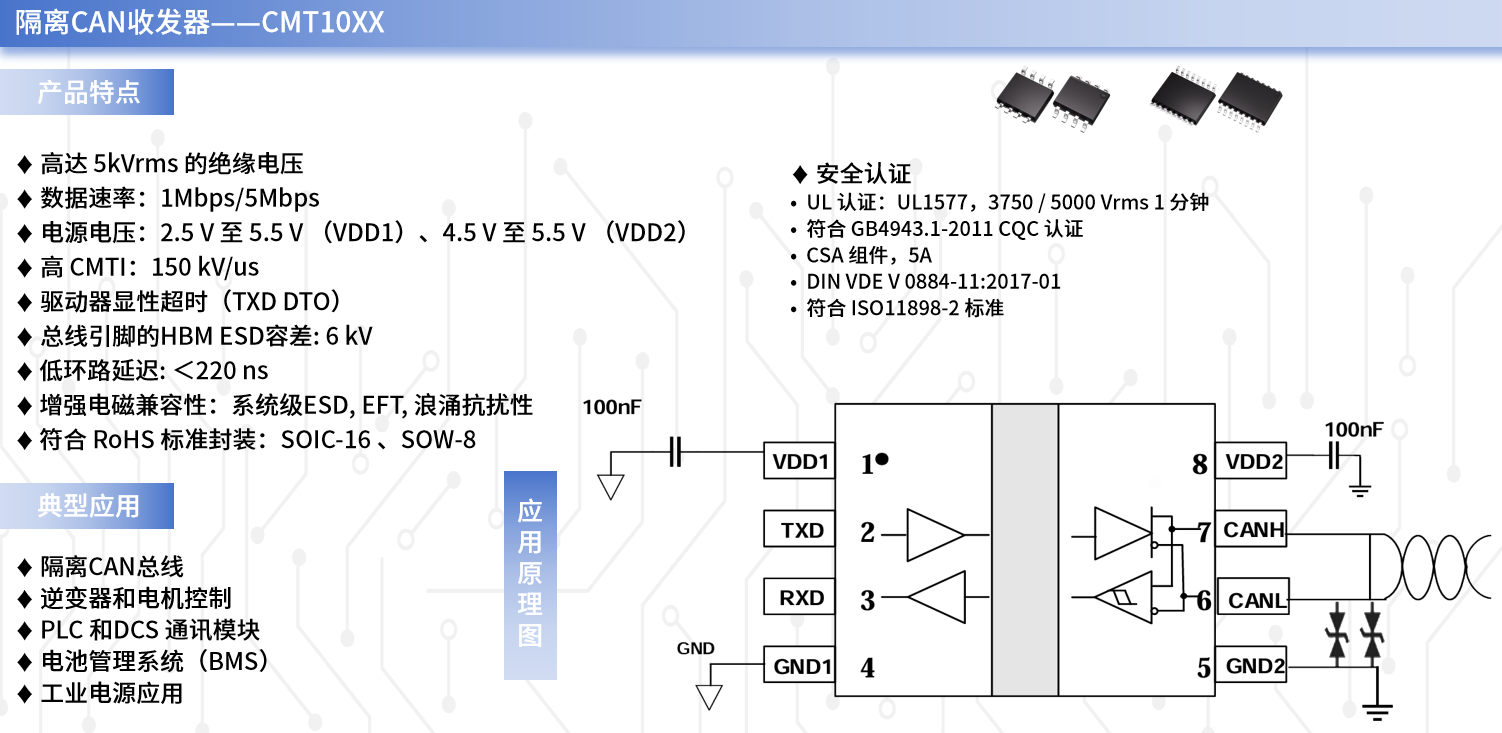

CMT10XXX是一系列高可靠性的隔離式CAN收發器，其內部集成了基于電容隔離技術的雙通道數字隔離器和一個標準的CAN收發器，有助于簡化系統設計，提高系統可靠性。

CMT10XXX采用二氧化硅 (SiO2) 絕緣隔柵，可承受高達5kVrms的電壓和1060Vrms的工作電壓，具備±70V直流母線故障保護功能和±30V共模電壓范圍。

此外，CMT1042在CAN FD模式下可支持高達5Mbps的數據速率，與經典CAN相比可實現更為快速的載荷傳輸。

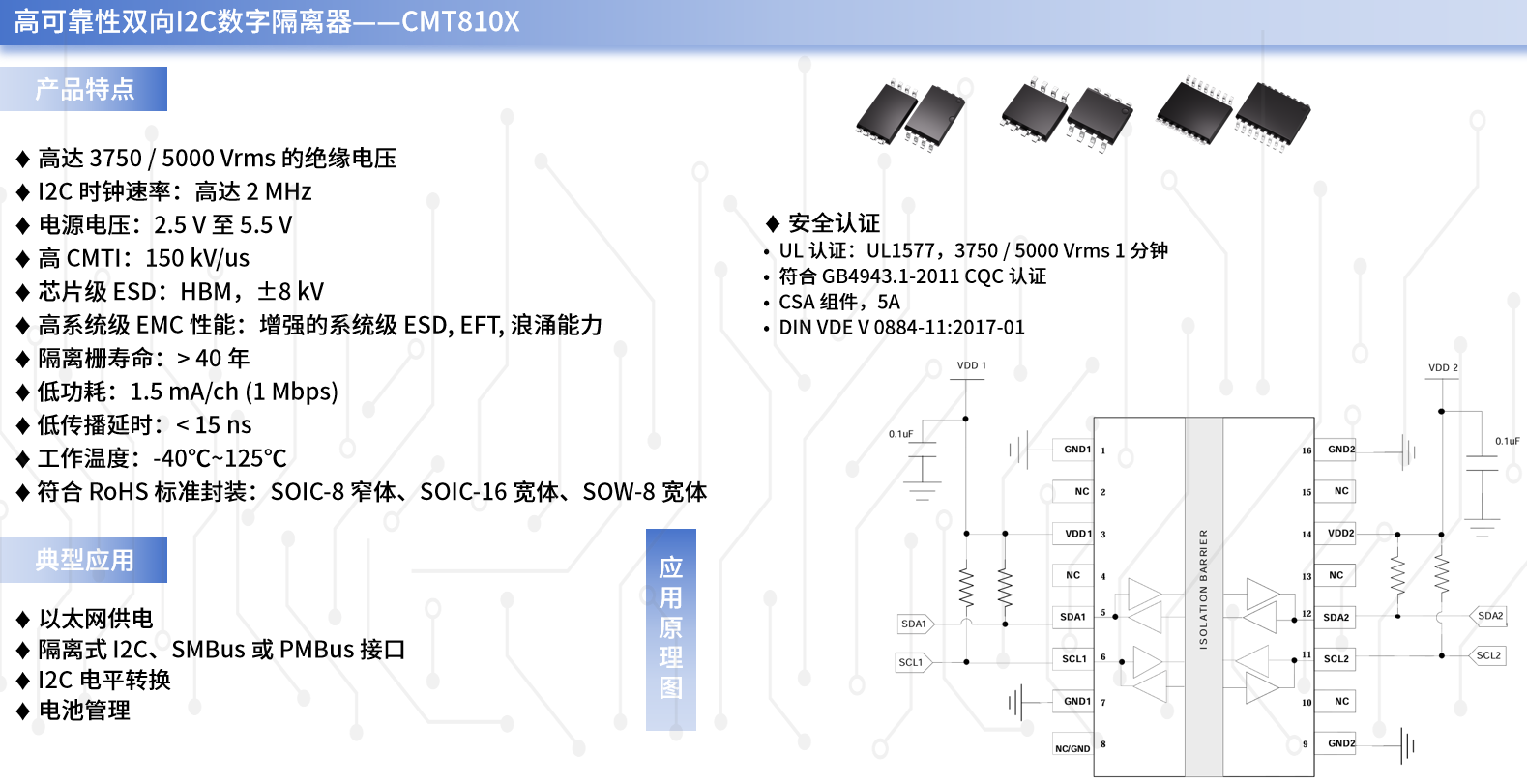

CMT810X是一系列兼容I2C接口的高可靠性雙向IIC隔離器。它符合AEC-Q100標準，UL1577安規，支持多種電氣隔離耐壓（3.75 kVrms、5 kVrms），I2C時鐘高達2MHz，共模瞬態抗干擾度 (CMTI) 高達150 kV/us，還能以低功耗提供高電磁抗擾度和低輻射

同時，CMT810X器件的寬電源電壓支持直接連接大多數數字接口，平穩實現電平轉換。
