實驗名稱：功率放大器在超聲導波全波場腐蝕成像中的應用

研究方向：超聲無損檢測

實驗內容：腐蝕引起的厚度損失對殼體結構的完整性構成了重大威脅，因此定量評估減薄深度至關重要。超聲Lamb波檢測因其便捷、經濟、對人身安全、對波導結構橫截面上任何位置的損傷敏感以及能夠從單個探頭位置檢測整個結構等優勢，廣泛應用于薄壁結構中各種缺陷的檢測。掃描激光測振儀可以在傳播區域獲得全導波場，通過分析超聲Lamb波全波場頻率與波數的關系，可以分離出不同結構深度對應的特征，從而提高診斷精度。本實驗使用任意波形發生器生成漢寧窗調制的400kHz5周期正弦脈沖信號，經由ATA-2022B高壓放大器進一步放大驅動PZT壓電片產生超聲導波，利用激光測振儀記錄試樣表面的超聲導波全波場數據，進行信號處理和缺陷成像。

測試設備：任意波形發生器，ATA-2022B高壓放大器，PZT壓電片，激光測振儀，采集卡等。

實驗過程：

圖：實驗測試系統實物圖

本實驗采用漢寧窗調制的窄帶脈沖信號（中心頻率400kHz，5周期）激勵Lamb波在板狀結構中傳播，該信號設計通過時域包絡優化實現頻譜能量聚焦（-6dB帶寬320-480kHz），有效抑制旁瓣干擾。當Lamb波傳播至腐蝕缺陷區域時，將激發多重物理響應：包括散射波生成、S0/A0模式轉換及波速變化。利用激光測振儀（位移分辨率0.1μm，掃描步長1mm）非接觸式捕獲試樣表面全波場時空矩陣（典型維度200×200空間點×10,000時間點）。實驗系統通過任意波形發生器生成激勵信號，經ATA-2022B高壓放大器（增益40倍，輸出200Vpp）驅動4mm×4mm×4mmPZT壓電片產生超聲Lamb波，最終基于局部波數估計算法實現缺陷成像，其空間分辨率達λ/2（400kHz在鋁中約2mm），顯著突破傳統點傳感方法的物理局限。

實驗結果：

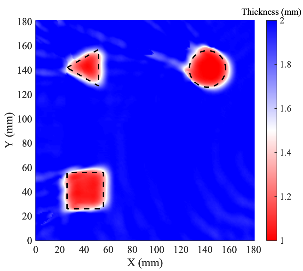

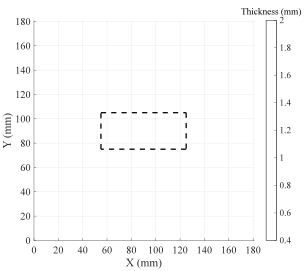

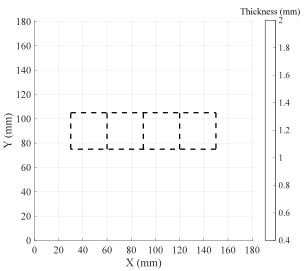

圖：實驗結果

在三塊具有不同缺陷的鋁板進行測試，從成像結果上來看，所獲得圖像能夠較為準確地還原缺陷的空間分布特征。不僅缺陷的形貌得到了很好的表征，而且缺陷的深度信息也能獲得。缺陷位置和深度與真實值一致，邊界略顯擴展，這是由于最小窗口寬度為一個波長所致，有助于抑制波數泄漏誤差。在淺缺陷區域，部分成像方法存在分辨率下降的現象，局部波數估計在此處的穩健性受到波場干擾的影響，尤其在邊界反射和缺陷散射交疊區域。對于缺陷深度分布相對均勻的樣品，檢測具有較高的運算效率；而在深度變化劇烈的區域，計算耗時相應增加。得益于ATA-2022B高壓放大器的穩定輸出和高壓放大，成像結果的信噪比極高。其背景區域幾乎無明顯偽影，僅在缺陷邊緣出現微弱的衍射條紋，略偏離入射方向，屬于難以完全抑制的物理散射現象。

功率放大器推薦：ATA-2022B高壓放大器

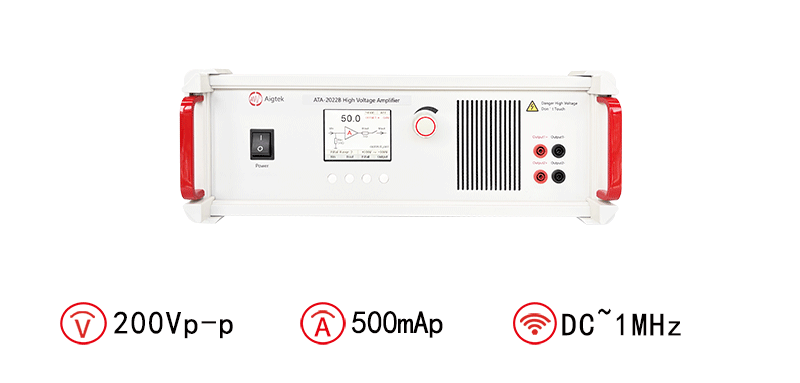

圖：ATA-2022B高壓放大器指標參數
