WT2605C 藍牙 音頻芯片介紹

功能詳解與應用指南 — 雙模藍牙 + 本地音頻播放 SoC，適用于耳機、車載、智能家居等場景

WT2605C 是深圳唯創知音電子有限公司推出的一款高品質雙模藍牙音頻芯片，內置高性能 32 位處理器（最高 240MHz），支持藍牙 5.3、本地音頻播放、AT 指令控制，廣泛應用于藍牙耳機、車載音響、智能家居等場景。

WT2605C 是什么芯片？

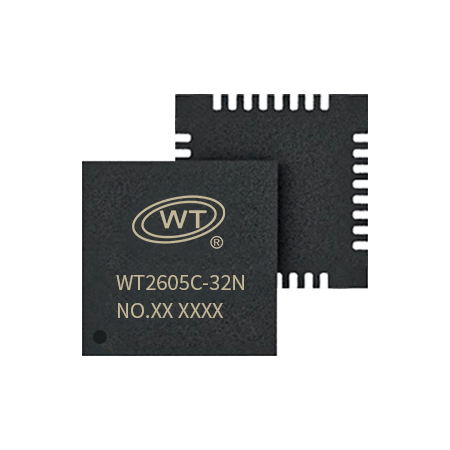

WT2605C（完整型號 WT2605CX）是一款集藍牙音頻傳輸 + 本地語音播放于一體的多功能語音 SoC 芯片，由深圳唯創知音電子有限公司（Shenzhen Waytronic Electronic Co., Ltd.）研發生產。

處理器

32位 CPU，最高 240MHz

封裝

QFN32，4×4mm

工作電壓

2.8V ~ 5.0V

藍牙版本

Bluetooth 5.3（BR+EDR+BLE）

控制接口

UART AT 指令，115200bps

默認藍牙名

BT_WT2605C

WT2605C 的核心功能

1. 雙模藍牙（Classic + BLE）

WT2605C 支持經典藍牙和低功耗藍牙并存：

藍牙類型	支持能力
經典藍牙（BR/EDR）	A2DP 音樂播放、AVRCP 媒體控制、HFP 免提通話、SPP 串口透傳
低功耗藍牙（BLE）	主機/從機/主從一體模式，PHY 速率 2M
音頻解碼	SBC、AAC
藍牙連接距離	10 米以內
藍牙電量顯示	連接手機后顯示藍牙電量圖標（4.2V以上為100%）

額外支持：藍牙音樂歌詞/專輯封面推送、藍牙通話、來電報號、電話本/通話記錄推送、BLE 數據透傳。

2. 本地音頻播放

存儲介質	最大容量	備注
SPI Flash	128Mbit	建議使用唯創品牌 Flash
TF 卡	32GB	支持熱插拔，優先響應
U 盤	32GB	支持熱插拔

支持 FAT / FAT32 文件系統
支持音頻格式：.MP3、.WAV（8kbps ~ 320kbps）
播放模式：文件索引播放、插播、單曲循環、全部循環、隨機播放
音量調節：32 級可調
三類存儲設備之間可互相拷貝音頻
支持通過 TF 卡 / U 盤 OTA 升級固件

3. 音頻編解碼性能

指標	DAC（輸出）	ADC（輸入）
位深	16位立體聲	兩通道 16位
信噪比	95dB（A計權）	79dB
頻率響應	20Hz ~ 16kHz	—
THD+N	-65dB	-70dB
動態范圍	92dB	75dB

4. 雙模工作模式（互斥）

WT2605C 的音頻功能分為兩個獨立模式，不可同時運行：

模式	說明
藍牙模式（默認）	上電后即可被手機搜索連接，播放藍牙音樂
音頻模式	通過 AT 指令控制 Flash / TF 卡 / U 盤音頻播放

通過 AT+CHMODE 指令在兩種模式之間切換。

AT 指令控制協議

WT2605C 采用標準 UART AT 指令協議，3.3V TTL 電平：

數據格式：8位數據位 + 無奇偶校驗 + 1位停止位波特率：115200（默認）指令格式：AT + 命令 + = + 參數 + \r\n 藍牙狀態返碼： BT_STA:6 → 藍牙連接成功 BT_STA:9 → 藍牙斷開連接

主要工程方案（固件選項）

方案編號	功能描述	指令類型
A001	本地音頻播放 + 錄音	AT 指令
A021	流媒體	AT 指令
L009	藍牙音頻 + 藍牙通話 + 本地音頻播放	AT 指令
L010	藍牙音頻 + 藍牙通話 + 語音控制	AT 指令
L011	藍牙音頻 + 藍牙通話 + BLE + 本地音頻播放	AT 指令
L012	藍牙音頻 + 藍牙通話 + BLE + 本地音頻播放	十六進制指令
L013	本地音頻播放 + BLE	AT 指令
L020	藍牙音頻發射	AT 指令

引腳說明（QFN32 封裝）

引腳編號	名稱	功能
2	DACL	DAC 左聲道音頻輸出
3	DACR	DAC 右聲道音頻輸出
10	VCC	電源輸入，2.8V~5.0V
11	VREG	內部參考電壓，接 1μF 電容到地
16	ANT	藍牙天線
17 / 18	XIN / XOUT	晶振接入（24MHz）
19~22	SPI_DO/CLK/DI/CS	SPI Flash 接口
23 / 24	ICEDAT / ICECLK	固件燒錄口 / USB D- / D+
25	UART_RX	串口數據接收
26	UART_TX	串口數據發送
27	P18 / BUSY	播放狀態指示（播放時高電平）
30	MIC	麥克風輸入
6 / 7 / 8	SDCMD / SDCLK / SDDAT	TF 卡接口
32	AGND	模擬地

電氣參數

絕對最大額定值

參數	最小值	最大值	單位
工作溫度	-40	+85	°C
儲存溫度	-65	+150	°C
供電電壓 VCC	-0.3	5.0	V
IO 輸入電壓	-0.3	3.6	V

PMU 電源特性

參數	最小值	典型值	最大值	單位
輸入電壓 VCC	2.8	3.7	5.0	V
輸出電壓	2.8	3.0	3.4	V
最大負載電流	—	—	100	mA

典型應用場景

WT2605C 主要應用于短距離藍牙音頻傳輸和語音提示領域：

藍牙立體聲耳機 藍牙音箱車載音響系統 車載免提 ? 便攜式導航設備智能家電白噪聲音箱/耳機 醫療設備健身器材三輪電動車儀表工業共享設備語音廣告機、電動牙刷可直接驅動電機

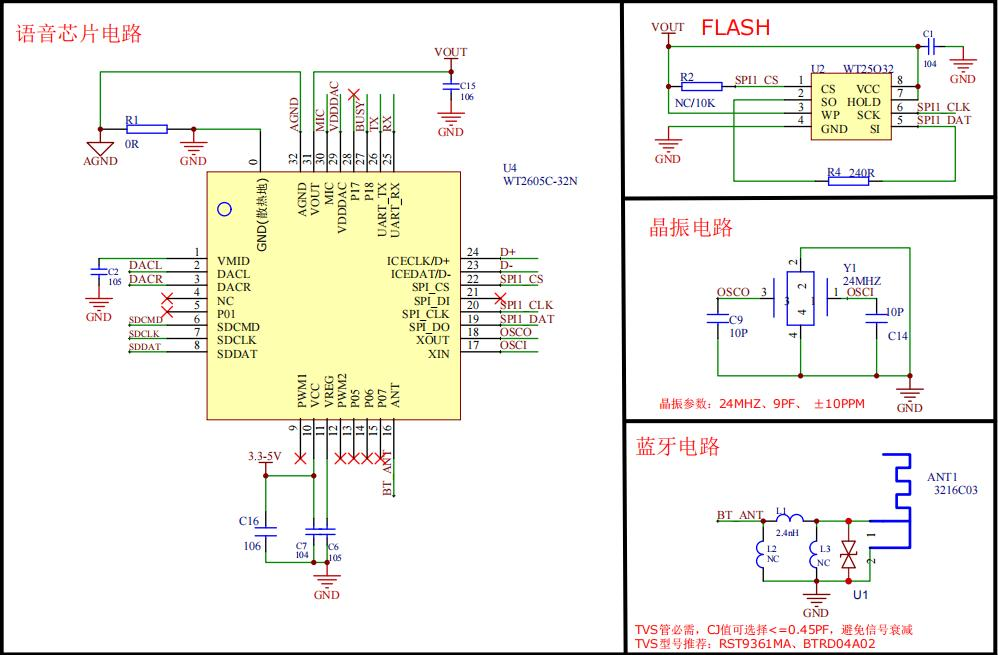

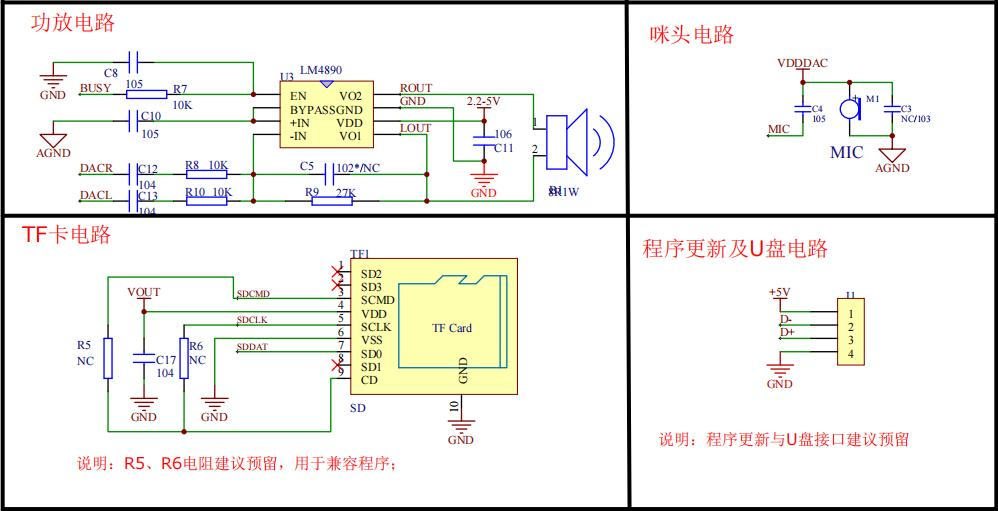

硬件設計要點

晶振選型

頻率：24MHz，頻率公差 ±10PPM，負載電容 12pF
推薦使用外殼接地的貼片晶振，性能更穩定
量產前需測量頻偏，調整負載電容使頻偏控制在 ±25kHz 以內

射頻布線規范

射頻走線需滿足 50Ω 阻抗，走線盡量短且寬，不要有過孔
禁止直角走線，建議圓弧或 135° 角走線
天線推薦使用倒 F 形天線，放置于板邊，嚴禁被 GND 包裹
天線正反面需保留凈空區，遠離金屬、電池和高頻噪聲源

Flash 選型建議

?? 重要提示：如需外掛 Flash，強烈建議使用唯創品牌 Flash，其他廠商的 Flash 無法保證正常工作。建議將 150mil 和 208mil 尺寸兼容擴展畫上，方便備貨。

常見問題 FAQ

Q：WT2605C 能同時播放藍牙音樂和本地 Flash 音頻嗎？

不能。藍牙模式和音頻模式互斥，不能同時運行，需通過 AT+CHMODE 指令切換。

Q：WT2605C 上電后如何連接藍牙？

芯片上電默認進入藍牙模式，藍牙名稱為 BT_WT2605C，打開手機藍牙搜索即可連接。連接成功后串口會返回 BT_STA:6。

Q：TF 卡和 U 盤同時插入時哪個優先？

在 MP3 模式下，優先響應 TF 卡，再響應 U 盤。兩者均支持熱插拔。

Q：WT2605C 支持哪些音頻格式？

支持 .MP3 和 .WAV 格式，碼率范圍 8kbps ~ 320kbps。

Q：如何判斷芯片是否正在播放？

BUSY 引腳（P18）在播放時輸出高電平，可接 MCU IO 口檢測播放狀態（高低電平可配置）。

Q：WT2605C 支持 BLE 主機模式嗎？

支持。WT2605C 的 BLE 支持主機角色、從機角色和主/從一體模式，PHY 速率 2M。
