SGM4056：高輸入電壓充電器的卓越之選

在電子設備的設計中，充電器的性能至關重要。今天，我們來深入了解一下SGMICRO推出的SGM4056高輸入電壓充電器，看看它有哪些獨特的特性和優勢。

文件下載：SGM4056.pdf

一、產品概述

SGM4056是一款低成本的電池充電器，專為單節鋰離子或鋰聚合物電池設計，具備集成高輸入電壓能力。它擁有鋰離子電池所需的恒流/恒壓（CC/CV）充電曲線，還具備過壓保護（OVP）功能，OVP閾值有6.8V（SGM4056 - 6.8）和10.5V（SGM4056 - 10.5）兩種可選。該充電器最大可接受26.5V的電源輸入，當輸入電壓 (V_{IN}) 超過OVP閾值時，充電器將自動禁用。此外，SGM4056還具有充電指示功能，在充電器禁用或輸入浮空時，電池的漏電流小于1μA。它提供多種封裝形式，包括Green TDFN - 3×3 - 8L、TDFN - 2×3 - 8L、TDFN - 2×2 - 8L和SOIC - 8（Exposed Pad），工作溫度范圍為 - 40℃至 + 85℃。

二、產品特性

1. 過壓保護

SGM4056提供兩種過壓保護閾值，SGM4056 - 6.8的典型閾值為6.8V，SGM4056 - 10.5的典型閾值為10.5V，能有效保護電池和電路免受過高電壓的損害。

2. 涓流充電閾值

涓流充電閾值為2.55V，當電池電壓低于此值時，充電器會以較小的電流進行充電，避免大電流對電池造成損傷。

3. 高輸入電壓

電源輸入電壓最高可達26.5V，能適應多種電源環境，增強了充電器的適用性。

4. 低成本與少元件

所需外部元件較少，降低了設計成本和電路板空間，對于成本敏感的項目非常友好。

5. 可選擇的充電電流和終止充電電流

用戶可以通過連接電阻來設置充電電流和終止充電電流，滿足不同電池的充電需求。

6. 熱調節功能

當充電器溫度過高時，熱調節功能會自動降低充電電流，保證充電器的安全性和穩定性。

7. 充電狀態指示

通過CHG引腳的狀態可以直觀地了解充電器的充電狀態，方便用戶監控。

8. 低漏電流

在充電器禁用或輸入浮空時，漏電流最大為1μA，減少了電池的自放電。

三、應用領域

SGM4056適用于多種手持設備、智能手機、便攜式互聯網設備及配件，以及獨立充電器等。其廣泛的應用場景得益于它的高性能和低成本特性，能夠滿足不同設備的充電需求。

四、封裝與訂購信息

SGM4056提供多種封裝形式，每種封裝都有對應的訂購編號和包裝選項。例如，SGM4056 - 6.8YTDB8G/TR采用TDFN - 3×3 - 8L封裝，包裝為帶盤，數量為3000。不同封裝的產品在溫度范圍上都能滿足 - 40℃至 + 85℃的要求，用戶可以根據實際需求進行選擇。

五、電氣特性

1. 電源電壓

推薦工作電壓范圍根據不同型號有所不同，SGM4056 - 6.8的工作電壓為4.55V至6.10V，SGM4056 - 10.5的工作電壓為4.55V至9.35V，最大電源電壓為26.5V。

2. 充電電流

可選擇的充電電流范圍為100mA至900mA，能滿足不同電池的充電速度需求。

3. 過壓保護

不同型號的過壓保護閾值和遲滯不同，SGM4056 - 6.8的過壓保護閾值典型值為6.8V，遲滯為140 - 300mV；SGM4056 - 10.5的過壓保護閾值典型值為10.5V，遲滯為245 - 430mV。

4. 其他特性

還包括待機電流、引腳電流、輸出電壓等電氣參數，這些參數保證了充電器的穩定性能。

六、典型性能特性

通過一系列的圖表展示了SGM4056在不同溫度、電壓和電流條件下的性能表現。例如，充電電流和輸出電壓隨溫度的變化曲線，能幫助工程師更好地了解充電器在不同環境下的工作情況，從而進行合理的設計。

七、典型應用電路

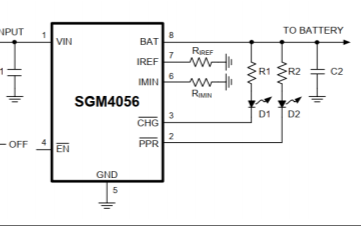

文檔中給出了兩種典型應用電路，一種是與指示LED接口的電路，另一種是與MCU接口的電路。同時，還詳細說明了電路中各個元件的參數和作用，為工程師的設計提供了參考。

八、注意事項

1. 絕對最大額定值

使用時需要注意電壓范圍、結溫、存儲溫度等絕對最大額定值，超過這些值可能會對設備造成永久性損壞。

2. ESD敏感性

該集成電路對靜電放電（ESD）敏感，在操作時需要采取適當?shù)姆雷o(hù)措施，避免因ESD導致設備損壞。

SGM4056高輸入電壓充電器以其豐富的特性、廣泛的應用領域和良好的性能表現，為電子工程師在電池充電設計方面提供了一個優秀的選擇。你在實際設計中是否使用過類似的充電器呢？遇到過哪些問題？歡迎在評論區分享你的經驗和想法。
