6通道模數轉換器（ADC）?是一種能夠同時或依次對?6路模擬信號? 進行采樣、量化并轉換為數字信號的集成電路。其核心工作原理基于模數轉換的基本過程，但在多通道場景下增加了 ?同步控制、通道切換和數據輸出管理?等機制。

2通道數模轉換器（Dual-Channel DAC）?是指在一個芯片或模塊中集成兩個獨立的數模轉換通道，可同時或分別將數字信號轉換為模擬信號。其工作原理基于標準DAC的核心機制，但通過復用控制邏輯、參考源和時序系統，實現雙通道協同或獨立工作。

音頻編解碼器

由工采網代理的ADC芯片 - CJC6808是一個專門為便攜式音頻產品設計的低功率音頻編解碼器。采用QFN48封裝；它的特點，性能和低功耗，使它成為理想的音樂播放器和音樂信號接受者。其工作電壓模3.0V～3.6V數1.7V～3.6V。支持從16-32位的數字音頻輸入字長和從8kHz到96kHz的采樣率。線路電平輸出還提供了防重?fù)綮o音和電源上/下降電路。

在便攜式音頻設備、智能錄音筆、多媒體系統等應用領域，對高音質、多通道采集和低功耗的需求日益增長，CJC6808是一款高性能低功耗多通道音頻編解碼芯片，集成6通道ADC（模數轉換器）和2通道DAC（數模轉換器）支持8kHz至96kHz的寬采樣率范圍，適用于錄音機、智能手機、MD/DAT錄音設備等場景，以高保真音質和靈活的數字接口成為音頻信號處理的理想解決方案。

CJC6808具備強大的多通道音頻處理能力，能同時采集多達6路高質量的音頻信號，非常適合需要多麥克風陣列、多路線路輸入的應用場景，如會議系統、高級錄音設備、聲學檢測等，ADC信噪比(SNR)高達95dB，確保錄制的聲音清晰純凈，底噪極低，DAC信噪比(SNR)高達98dB，提供豐富細節和動態范圍的播放體驗。

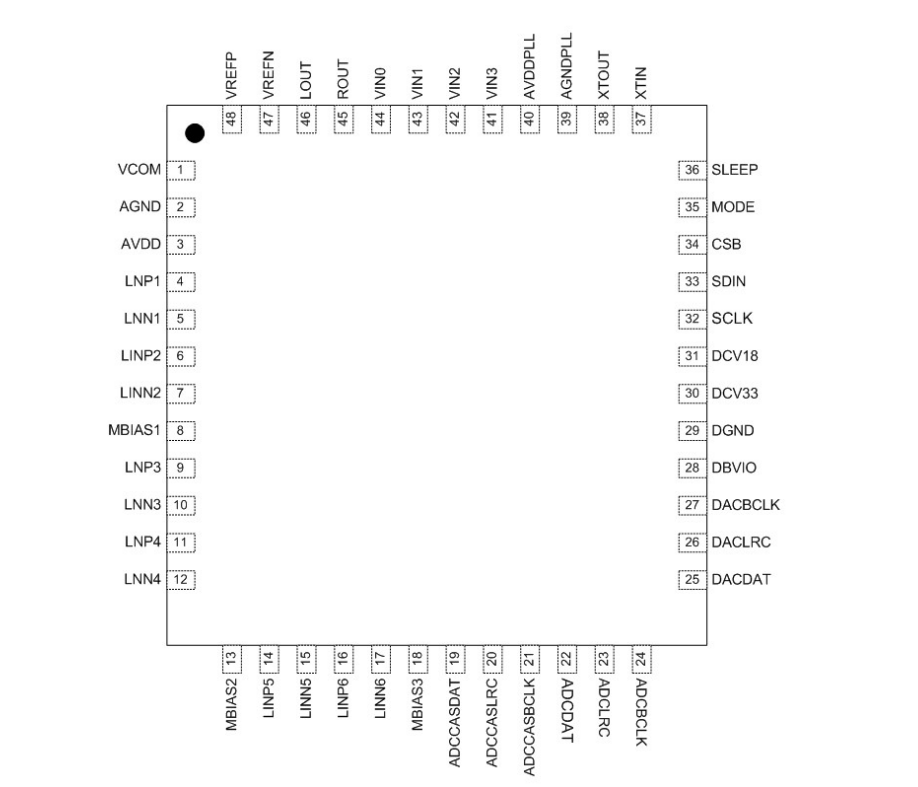

PIN配置 - 48 PIN QFN：

PIN配置 - 48 PIN QFN

關鍵參數：

較大額定值： 模擬/數字供電電壓：-0.3V至+3.6V；工作溫度：-25°C至+85°C。

推薦工作條件： 模擬：2.7V - 3.6V (典型3.3V)；數字：2.4V - 3.6V (典型3.3V)。

功耗：全功能模式（OSC使能，播放+錄音）下AVDD(3.3V)典型電流為3mA。

控制接口：支持3線（SPI兼容）和2線（I2C兼容）MPU串行控制接口，MODE引腳選擇。

封裝： 48引腳QFN，尺寸6.00mm x 6.00mm。

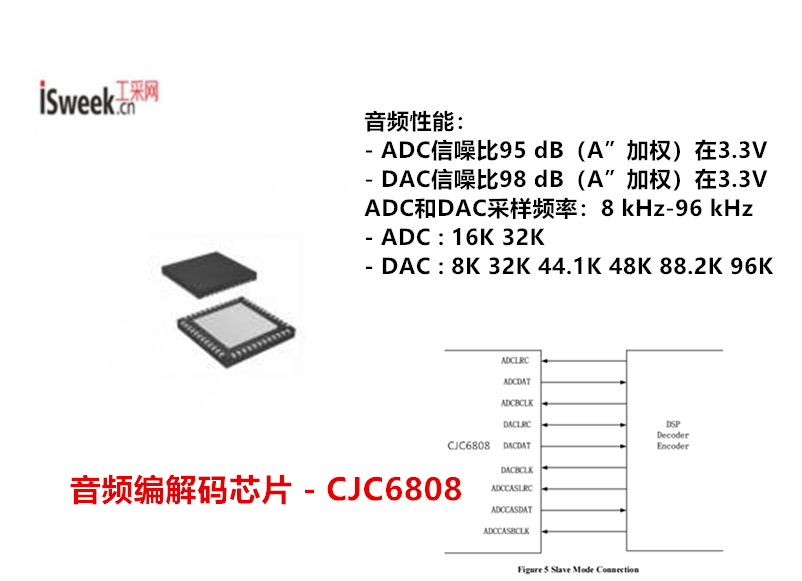

音頻解碼器 - CJC6808的主要特點：

音頻性能：

- ADC信噪比95 dB（A”加權）在3.3V

- DAC信噪比98 dB（A”加權）在3.3V

ADC和DAC采樣頻率：8 kHz-96 kHz

- ADC : 16K 32K

- DAC : 8K 32K 44.1K 48K 88.2K 96K

可選擇的ADC高通濾波器

可編程ALC /噪聲門

2線或3線MPU串行控制接口

可編程的音頻數據接口模式

- I2S，左，右，這是正確的

- 16/20/24/32 bit Word DAC長度

-主手或從手時鐘模式

- ADC的級聯TDM接口

傳聲器差分輸入

應用領域:

1、便攜式錄音設備：錄音筆、采訪機。

2、智能音頻終端：智能音箱、語音助手、對講機。

3、多媒體系統：車載音響、便攜式播放器。

4、專業音頻接口：多通道音頻采集卡、會議系統。

5、物聯網設備：需要高質量語音喚醒和識別的智能設備。
