工程師和廠商朋友們?cè)谶x型磁軸鍵盤霍爾方案時，通常會關注哪些核心參數？磁軸鍵盤的按鍵性能，很大程度上取決于線性霍爾傳感器的參數選型。

作為將磁場變化轉換為電壓信號的器件，線性霍爾的上電時間、響應速度、輸出底噪三項指標，直接影響鍵盤的啟動延遲、觸發實時性與信號穩定性。本文以MH4803為例，在相同測試條件下將其與同類產品進行參數對比，聚焦磁軸鍵盤應用中的關鍵指標，為技術選型提供客觀參考。

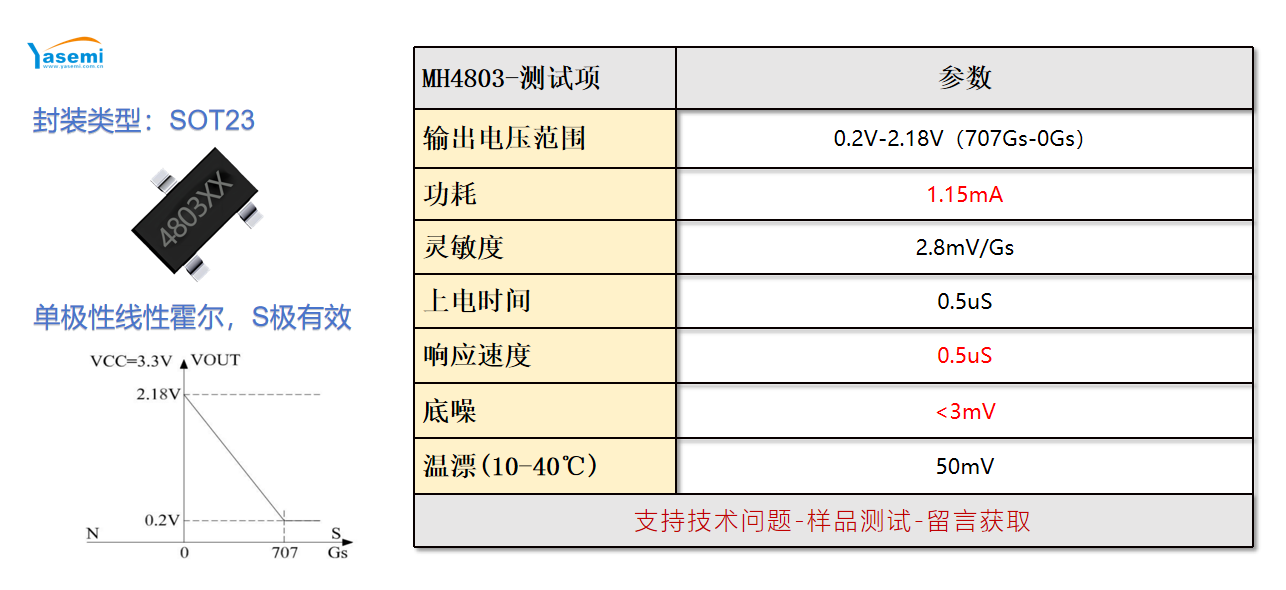

MH4803基本參數：

MH4803是美伽（MST）推出的一款單極線性霍爾傳感器，基于霍爾效應將外部磁場強度線性轉換為模擬電壓信號?；咎匦匀缦拢?/p>

簡單來說，MH4803支持2.7V到8V寬電壓工作，采用單極S極檢測。當磁場從飽和減弱到零時，輸出電壓會從0.2V線性變化到2.18V。響應速度只需0.5uS，底噪低于3mV，性能穩定。

MH4803與友商：實測參數對比

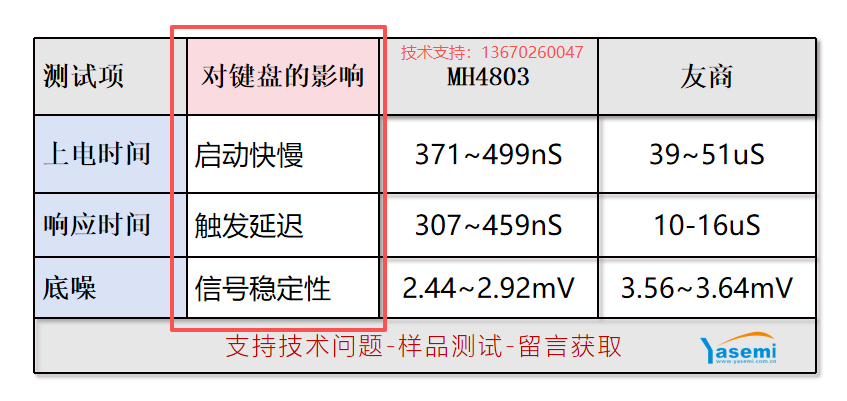

在3.3V供電條件下，對MH4803和某主流友商同級別產品進行實測，數據如下：

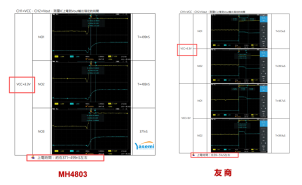

1. 上電時間對比

MH4803：371 ~ 499 ns 友商：39 ~ 51 μs
這意味著搭載MH4803的鍵盤在啟動瞬間即可進入穩定工作狀態，完全無延遲感。

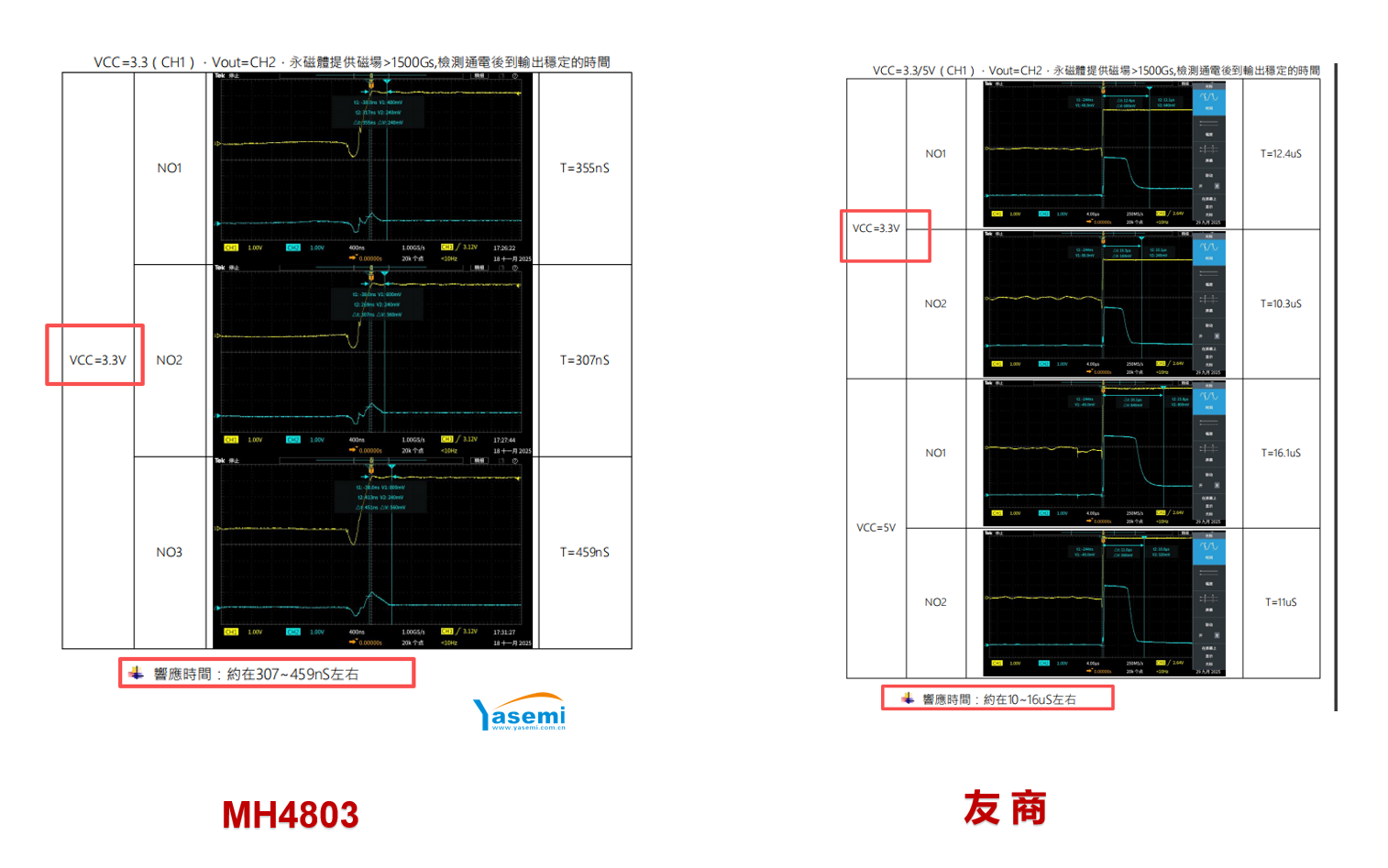

2. 響應時間對比

測試條件：3.3V供電，永磁體提供磁場 >1500 Gs
MH4803：307 ~ 459 ns 友商：10 ~ 16 μs
MH4803的響應速度比友商快約30倍，能夠更迅速地捕捉按鍵動作，滿足電競級實時性要求。

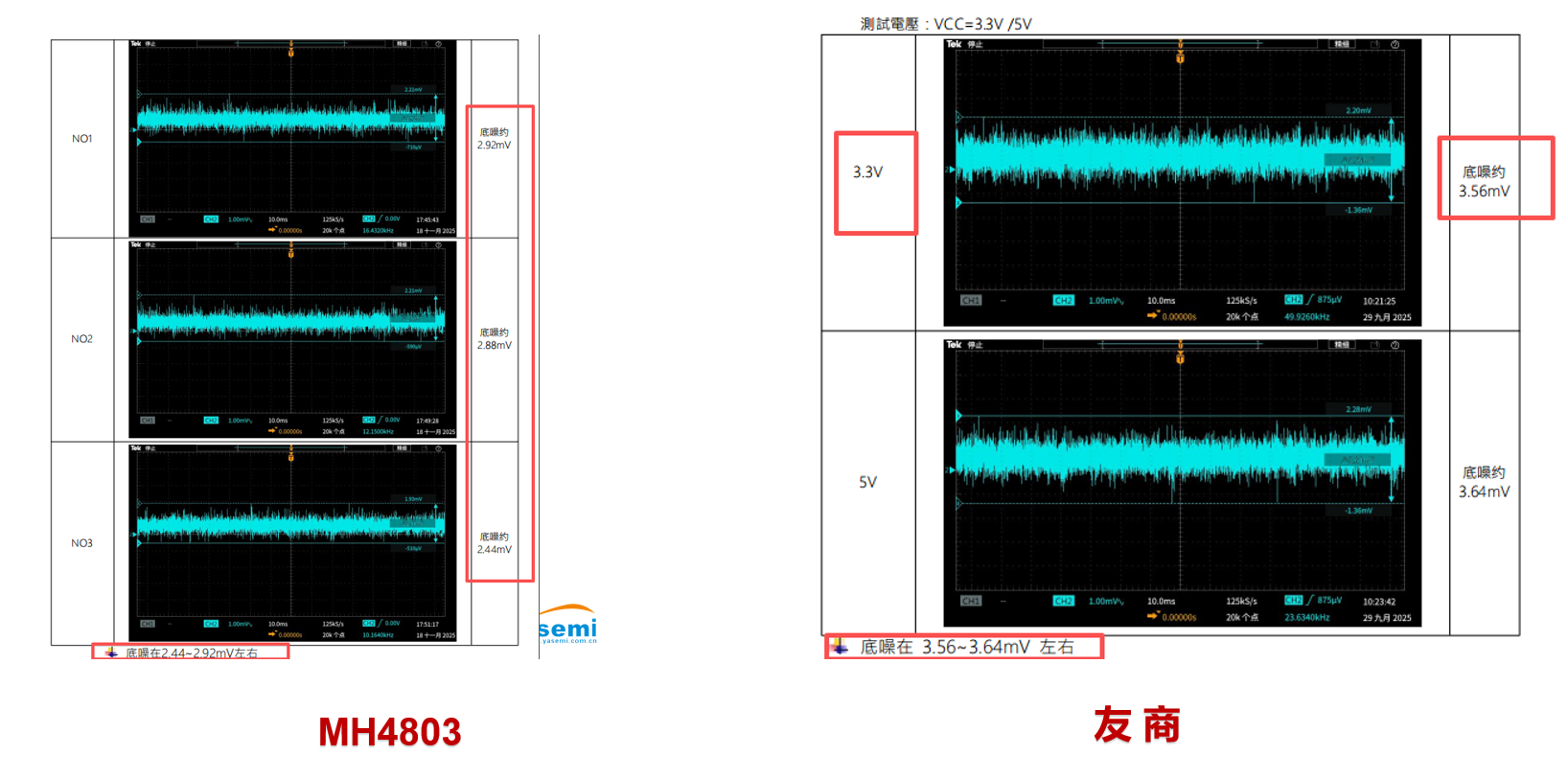

3. 底噪對比

MH4803：2.44 ~ 2.92 mV 友商：3.56 ~ 3.64 mV
更低的底噪能有效減少誤觸和信號抖動，尤其是在需要精細控制觸發行程的場景下優勢明顯。

綜上，上電時間、響應時間與底噪，是磁軸鍵盤線性霍爾選型的核心參考指標。本文通過3.3V供電條件下的實測對比，呈現了MH4803與友商同級別產品的參數差異，兩種產品在各項指標上各有表現。廠商及工程師可結合自身產品的應用場景、性能需求，參考上述實測參數，選擇更適配的線性霍爾傳感器方案，以滿足磁軸鍵盤的不同使用需求。
如需參考電路或DEMO板測試，或有進一步的技術探討與方案定制需求，歡迎隨時聯系雅欣工程師團隊交流。
