在零碳園區中，光伏、儲能、充電樁等新元素的加入，使得電網諧波、電壓波動、三相不平衡等問題日益突出。這些電能質量問題不僅影響設備壽命，增加線路損耗，還可能導致保護裝置誤動、生產設備停機，與零碳園區的節能目標背道而馳。因此，電能質量治理成為零碳園區不可或缺的一環，而承擔這一任務的設備，就像一群看不見的“電能凈化師”，默默守護著園區的能源品質。

電能質量監測是治理的第一步。根據國家標準，新（改、擴）建的新能源場站、10kV及以上電壓等級并網的分布式電源，應當在規劃可研階段開展電能質量評估，并配置A類電能質量在線監測裝置。這類裝置能夠?qū)χC波、電壓偏差、電壓波動和閃變、三相不平衡度、注入電網直流分量等進行實時監測，并具備故障錄波和事件記錄功能。監測數據可通過網絡上傳至電能質量監測主站，為評估和治理提供依據。例如，APView500電能質量在線監測裝置，具備完整的穩態、暫態、瞬態監測功能，可生成電能質量水平評估報告和符合性評估報告，幫助管理者掌握園區電能質量全貌。（可參考文檔第29頁APView500電能質量在線監測裝置圖示）

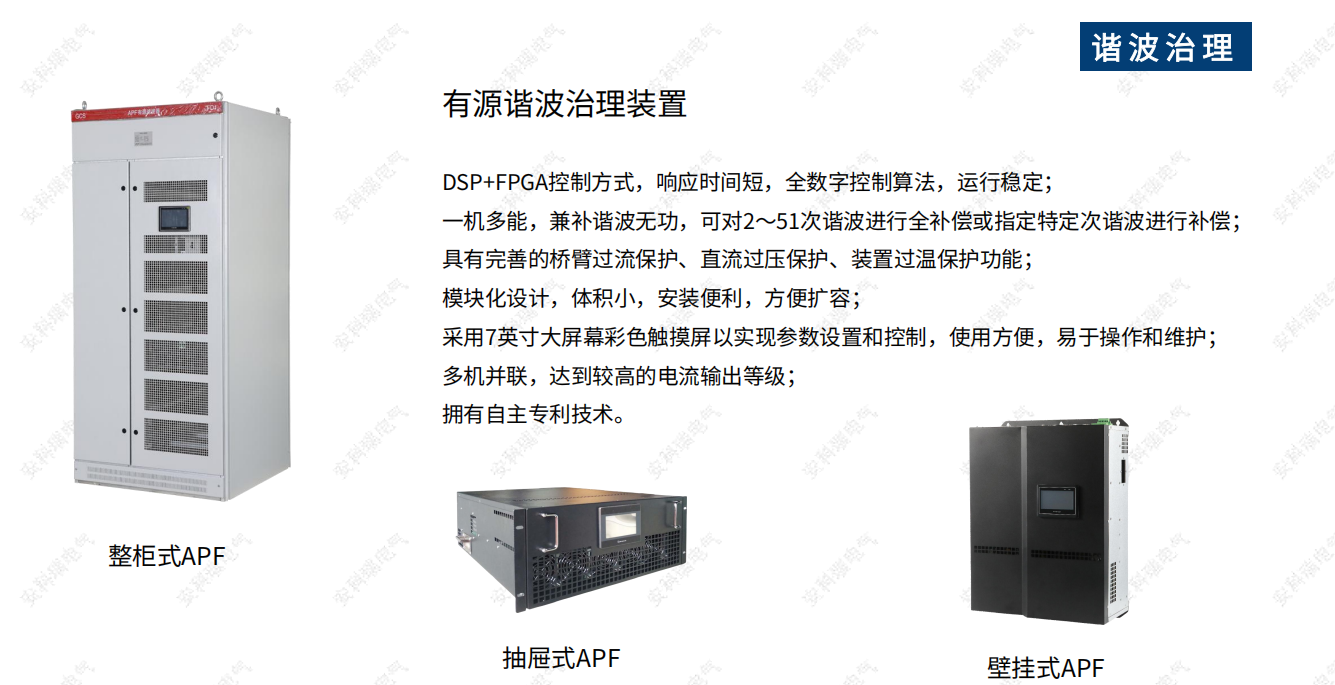

針對諧波污染問題，有源諧波治理裝置（APF）是有效的解決方案。采用DSP+FPGA全數字控制算法，響應速度快，運行穩定，可對2-51次諧波進行全補償或指定特定次諧波補償。裝置具備完善的過流、過壓、過溫保護功能，模塊化設計便于安裝和擴容。在園區配電系統中，可根據諧波源分布情況，在變壓器出線側或重要諧波源設備處安裝APF，有效濾除諧波電流，改善電能質量。APF有抽屜式、壁掛式等多種安裝方式，適應不同空間需求。

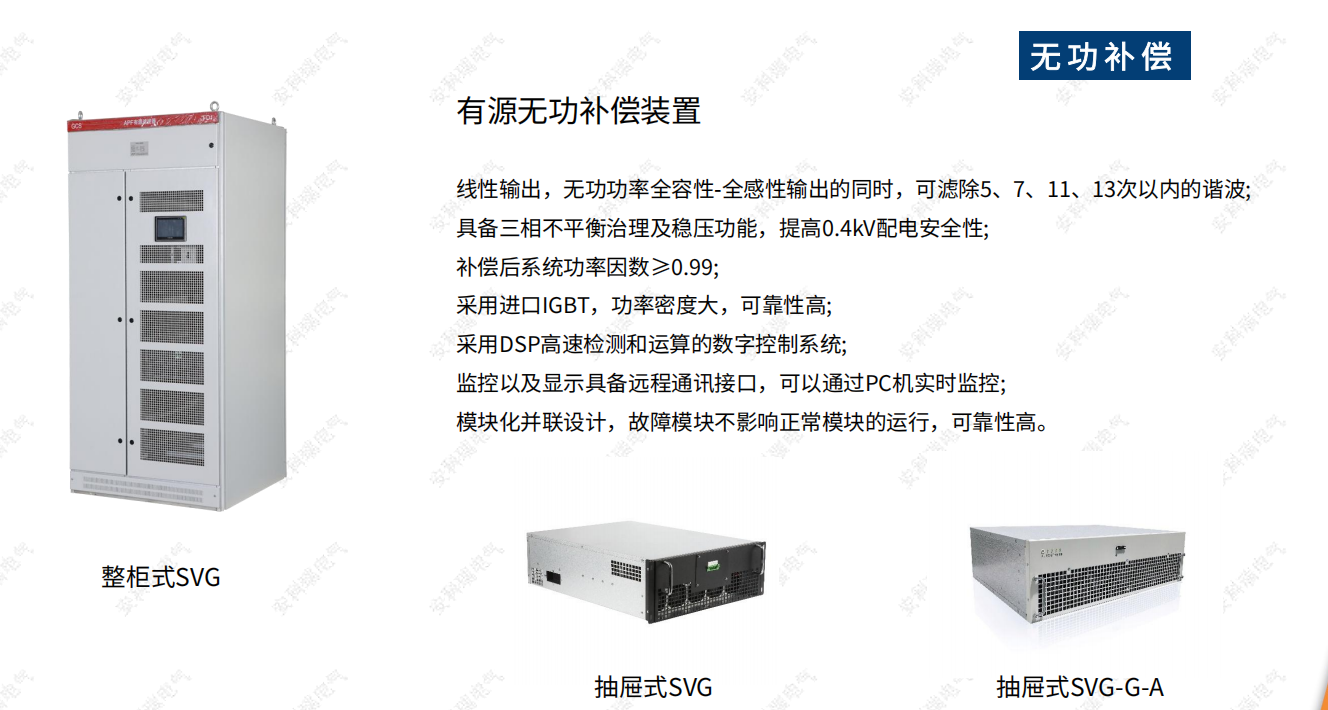

無功功率不足會導致功率因數偏低，不僅增加線路損耗，還會產生力調電費罰款。有源無功補償裝置（SVG）可實現無功功率全容性至全感性的連續調節，補償后系統功率因數可達0.99以上。裝置同時具備濾除5、7、11、13次諧波的功能，以及三相不平衡治理和穩壓功能，提高配電系統安全性。SVG同樣采用模塊化并聯設計，單模塊故障不影響整體運行，可靠性高。整柜式、抽屜式等多種規格可滿足不同容量需求。

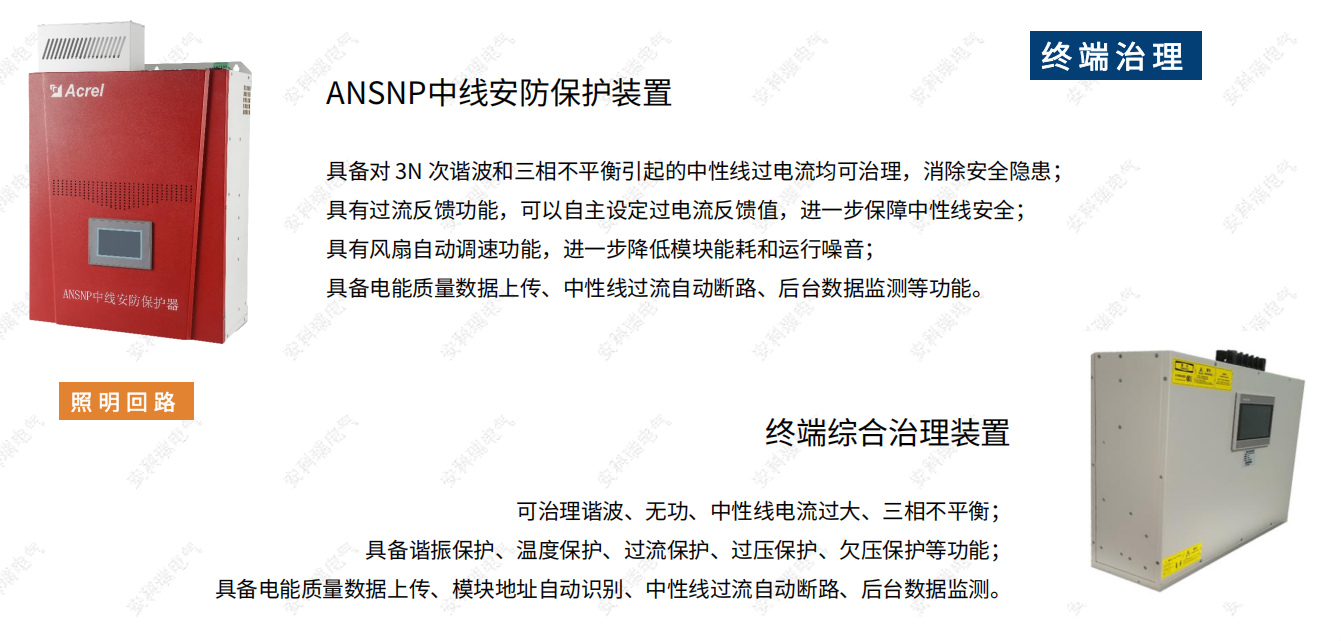

在照明回路等末端配電系統中，中線安防保護裝置和終端綜合治理裝置發揮著獨特作用。中線安防保護裝置專門針對3N次諧波和三相不平衡引起的中性線過電流進行治理，消除因中性線過熱引發的火災隱患。終端綜合治理裝置則可同時治理諧波、無功、中性線電流過大、三相不平衡，具備諧振保護、溫度保護、過流保護、過壓保護、欠壓保護等多種保護功能，將電能質量治理延伸至電力系統的每一個角落。

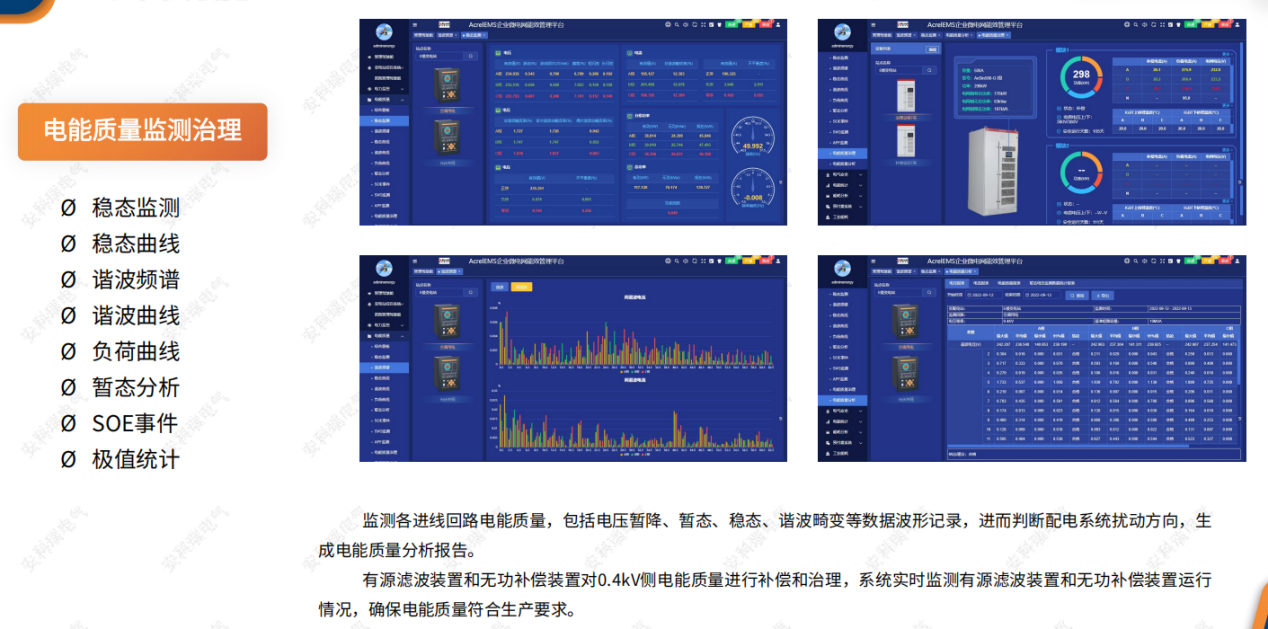

在微電網智慧能源平臺上，電能質量監測治理功能模塊將上述所有數據集中展示。管理者可以查看穩態監測曲線、諧波頻譜、暫態分析波形，了解電能質量變化趨勢。當電能質量指標超標時，系統自動報警，并給出治理建議。有源濾波和無功補償裝置的運行狀態也實時可見，確保它們始終處于最佳工作狀態。

正是這些看不見的“電能凈化師”，讓零碳園區內的每一度電都純凈、高效、安全，為綠色能源的廣泛應用掃清了障礙。
