在工業生產與實驗室測試中，示波器、網絡分析儀、高精度萬用表等設備的性能極限，正面臨嚴苛挑戰：±60V寬電壓、DC-1GHz超寬頻、0-10A動態負載、10μV級分辨率……每一個指標都在逼近模擬信號鏈的精度邊界。

而共模半導體以高寬壓、低噪聲、強抗干擾的精密信號鏈方案，為示波器、萬用表、信號發生器等設備，筑牢“精度基石”。

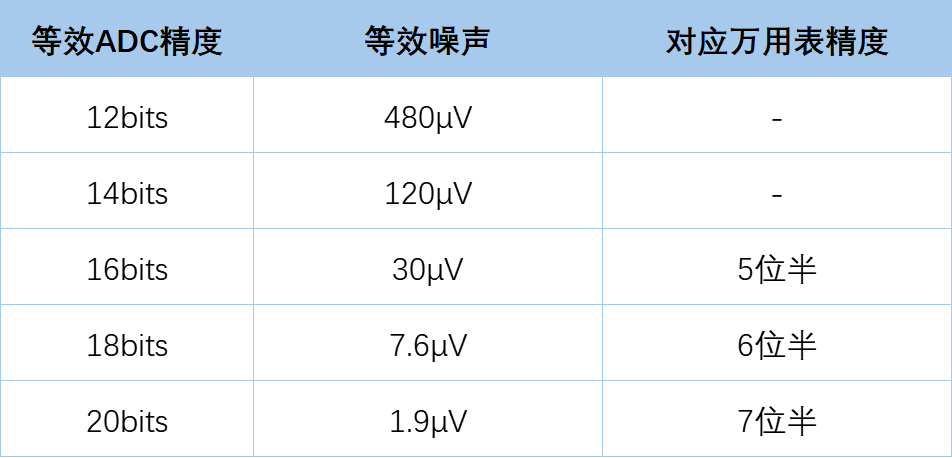

一、儀器精度怎么分？一張表看懂等級對應

通用模擬信號鏈的精度的核心判斷標準是“等效ADC精度+噪聲”，這一指標可直接對標萬用表精度等級。共模半導體的解決方案已實現全層級精度覆蓋，滿足不同場景需求：

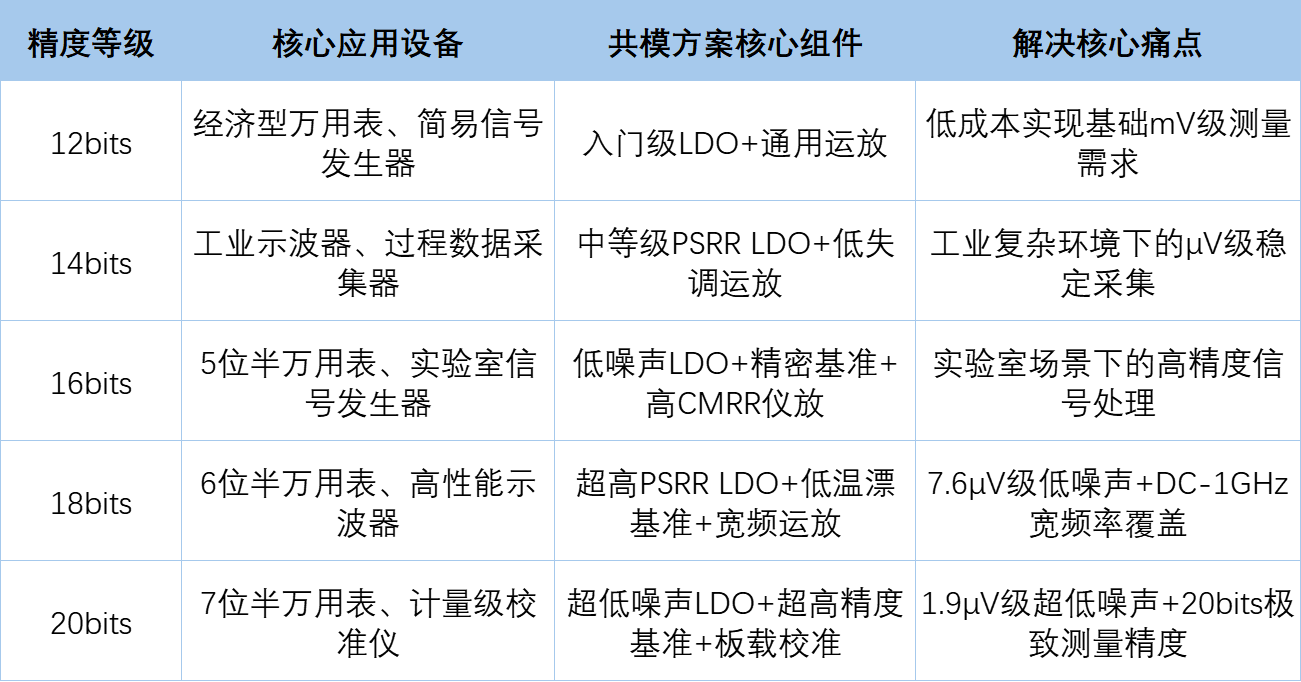

二、全精度適配：不同設備的芯片方案選型

從基礎工業檢測到頂級計量校準，共模半導體的信號鏈方案可精準匹配各類儀器的性能需求，針對性解決不同場景下的核心痛點：

三、核心組件詳解：電源+信號鏈的高性能組合

（一）高性能電源組件：潔凈動力保障

電源是儀表精度的“第一基石”，共模半導體提供LDO、DC/DC、電源模塊全系列產品，覆蓋不同電壓、電流與噪聲等級需求：

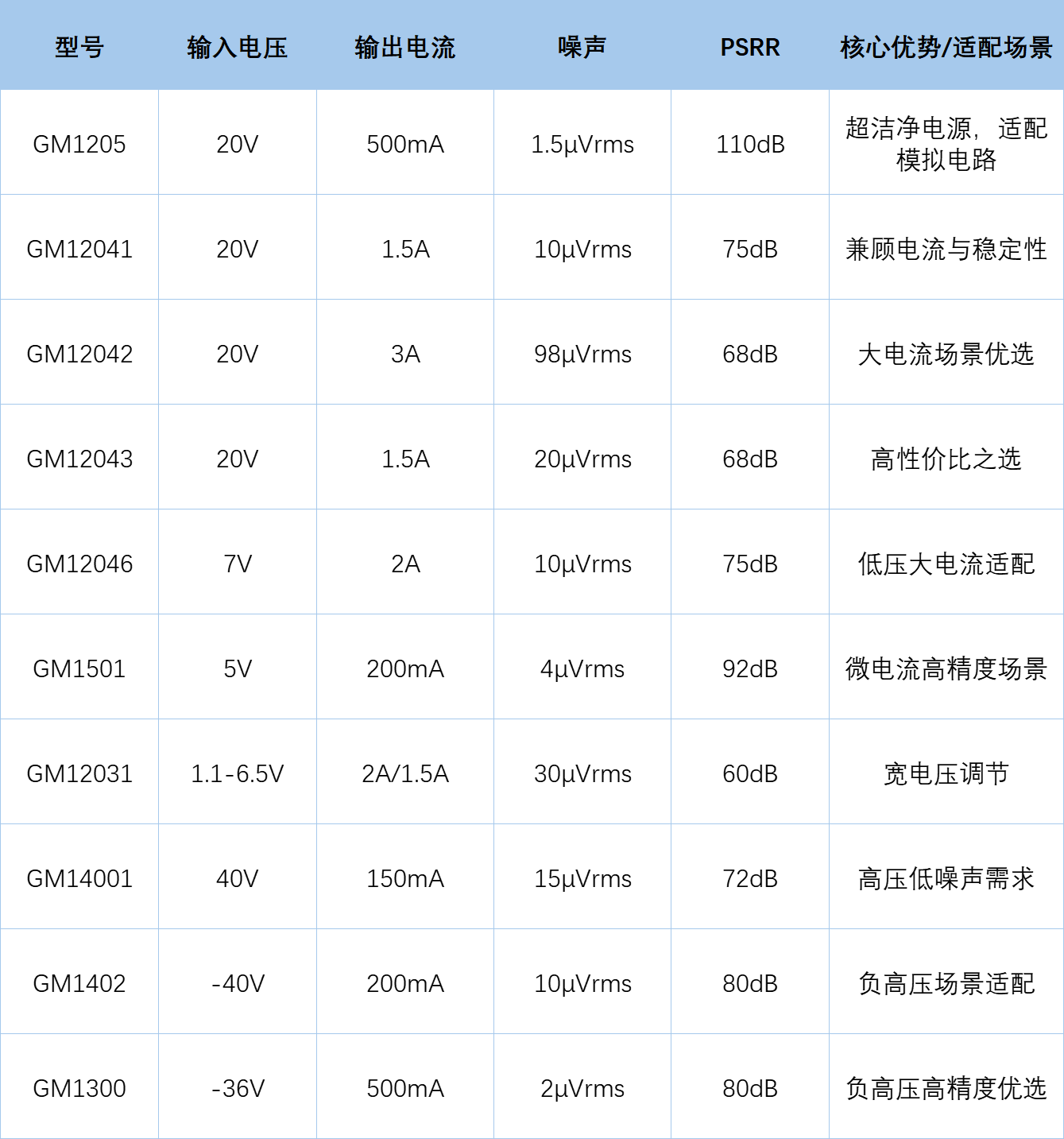

• 核心LDO型號（低噪聲、高PSRR）

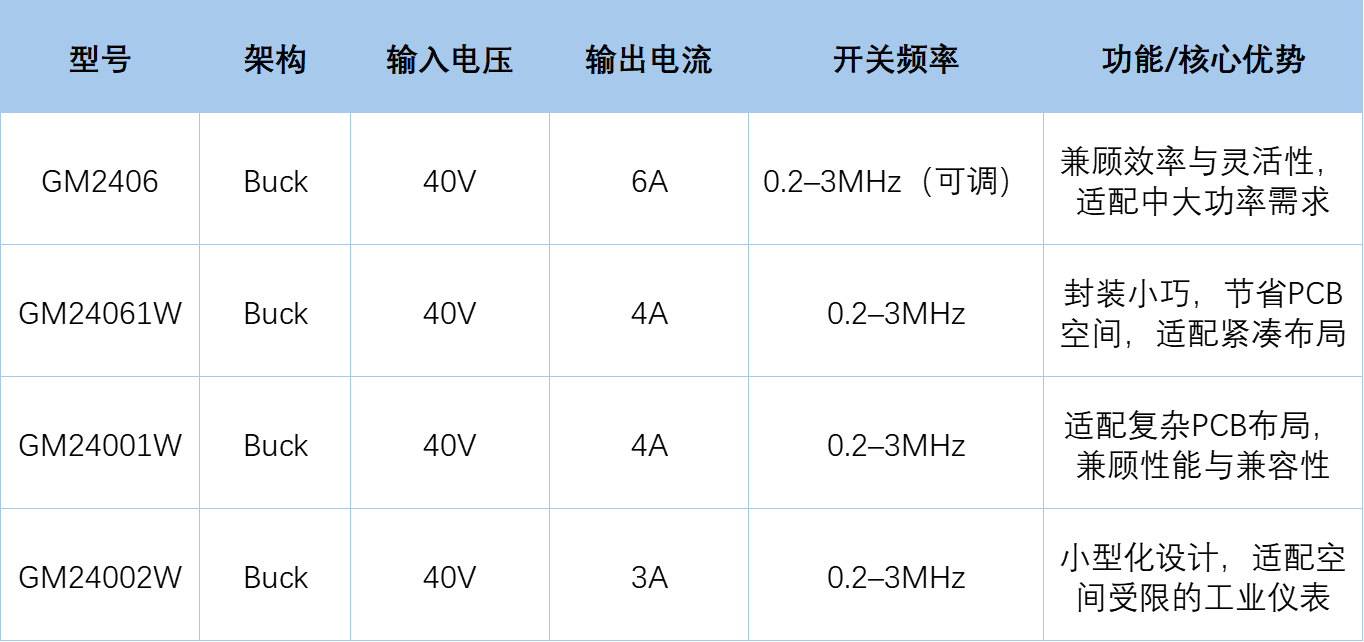

• 高性能DC/DC（寬壓、高效、靈活）

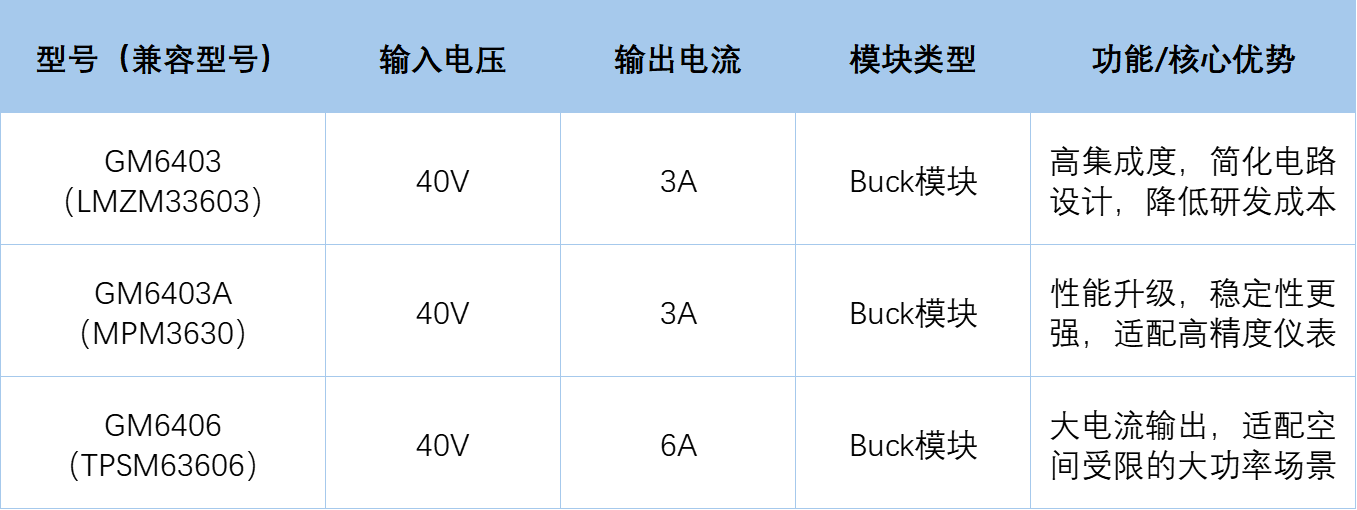

• 集成電源模塊（高集成度、省空間）

（二）精密信號鏈：基準+調理的高保真組合

測量精度的核心在于基準源與信號調理電路，共模半導體提供從基準源到放大器的完整信號處理方案：

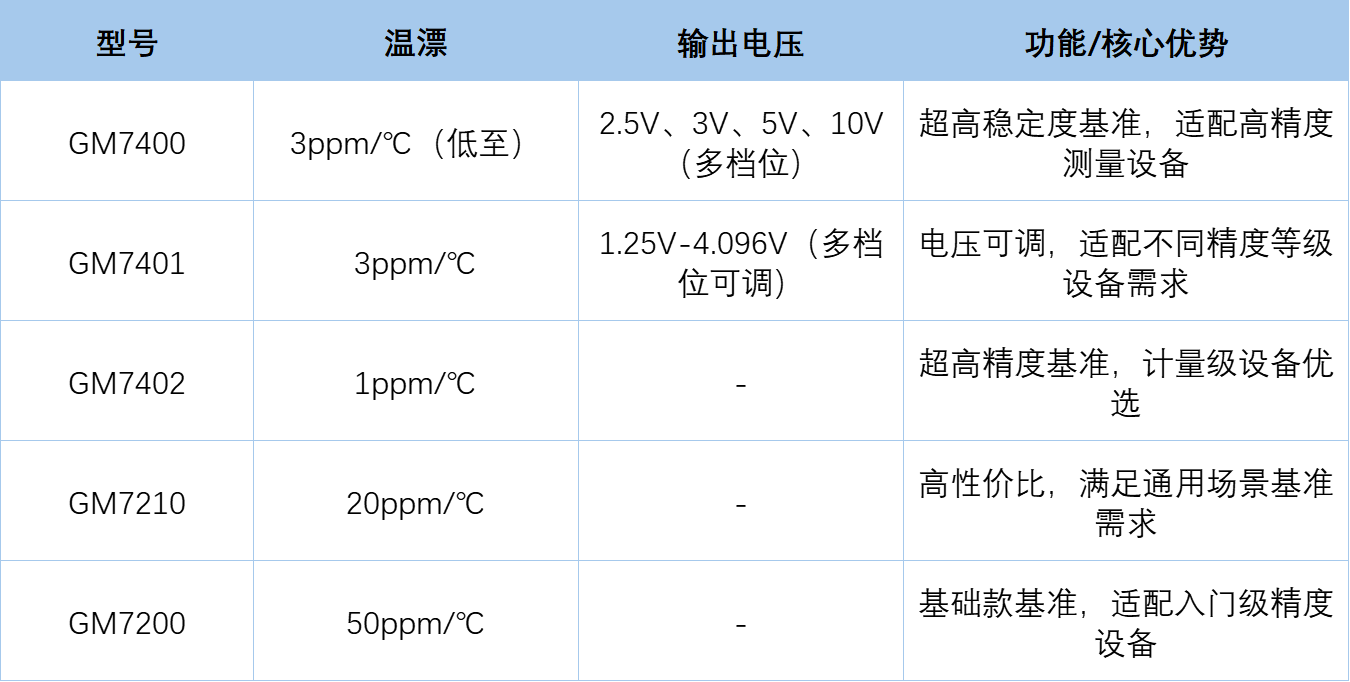

• 高壓精密參考源（低溫漂、高穩定）

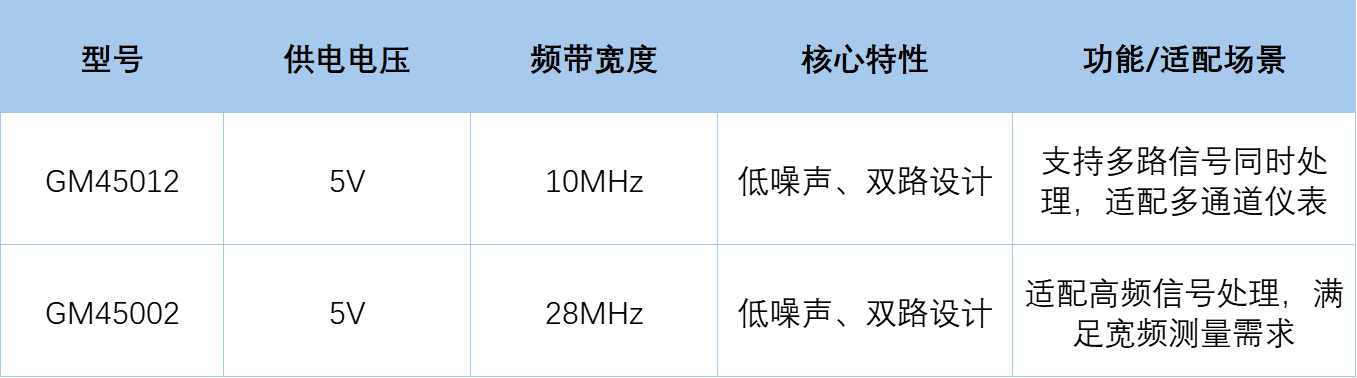

• 高性能信號放大器（寬頻帶、低噪聲）

• 系統級校準與配套

搭配Cal ADC/DAC校準模塊，實現信號采集、處理、校準全流程精準把控，確保儀表測量數據的準確性與一致性；同時提供INA、信號發生器等配套組件，為復雜測量場景提供完整解決方案。

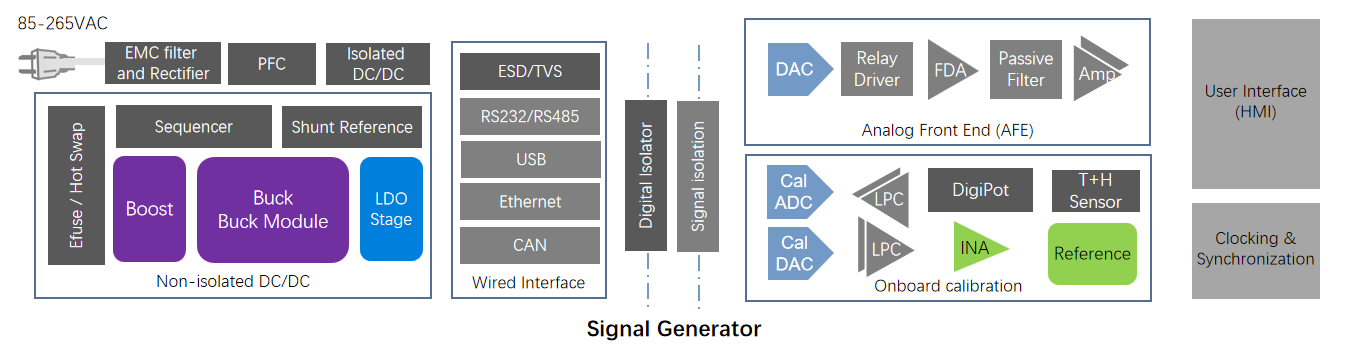

（三）系統集成優勢：抗干擾+靈活適配

• 工業級抗干擾設計：

內置EMC濾波與ESD/TVS防護，大幅提升系統在復雜工業噪聲環境下的穩定性

• 多接口兼容：

方案可靈活適配RS232/RS485、CAN、以太網等常見工業接口，便于快速系統集成

四、選型邏輯：三步精準匹配需求

工業儀表芯片選型核心圍繞“電壓適應+信號精度”展開，三步即可鎖定最優方案：

• 電源選型：

根據設備輸入電壓范圍、輸出電流需求與噪聲控制標準，選擇合適的LDO、DC/DC或電源模塊

• 信號鏈選型：

依據目標測量精度、溫漂耐受度與信號帶寬，匹配對應的精密基準源與放大器

• 系統集成選型：

結合現場電磁干擾強度與通信協議需求，配置相應的抗干擾防護與接口適配電路

共模半導體的電源、基準、放大器等核心組件可靈活組合，從通用工業儀表到頂級高精度測試設備，均可提供針對性解決方案。

五、結語

隨著工業儀表向更高精度、更廣適應性、更強穩定性的方向迭代，核心芯片方案的性能直接決定設備的市場競爭力。共模半導體通過“寬壓電源+精密信號鏈+系統級防護”的全鏈路設計，不僅實現了從12bits到20bits的全精度覆蓋，更以豐富的產品矩陣與靈活的選型支持，幫助工程師快速攻克設計難點。

如果您有具體的設備參數、工況需求或選型疑問，歡迎在評論區留言交流，共模半導體將為您提供定制化解決方案！

想提前了解更多內容，歡迎關注“共模半導體”微信公眾號~
