大家好，我是做電源開發的老張，最近被 2026 新版家電能效標準折騰得頭都大了。

手上正在迭代的 200W 平板電視電源項目，新國標要求AC230V 輸入待機功耗≤30mW、10%~100% 全負載段 PF 值≥0.9、滿載 THD≤10%。之前沿用了 5 年的意法 L6562D CRM 臨界導通方案，為了過新能效的輕載 THD 要求，前后加了 3 路補償電路，改了 3 版 PCB，結果要么待機功耗卡在 42mW 過不了認證，要么 BOM 成本超了公司的降本指標，調試時還因為環路震蕩炸了 2 次 MOS 管，差點耽誤項目量產。

行業里都知道，150W 以上的電源，CRM 方案的峰值電流、開關損耗會陡增，想過新能效就要堆外圍物料，反而丟了 CRM 原本的低成本、易調試優勢。抱著試試的心態，我換成了國產芯茂微的LP9913 定頻 CCM 模式 PFC 控制器，沒想到直接把所有坑全填上了：同工況下待機實測 22mW 輕松過新能效，PFC 級 BOM 成本直降 42%，外圍物料少了 6 顆，新手照著我的參數抄，一次就能調通。

今天就以第一視角，給各位發燒友、同行工程師分享完整的踩坑排坑實錄、對標實測數據、降本方案和量產注意事項，全是規格書里不會寫、只有實際踩過坑才知道的實戰干貨。

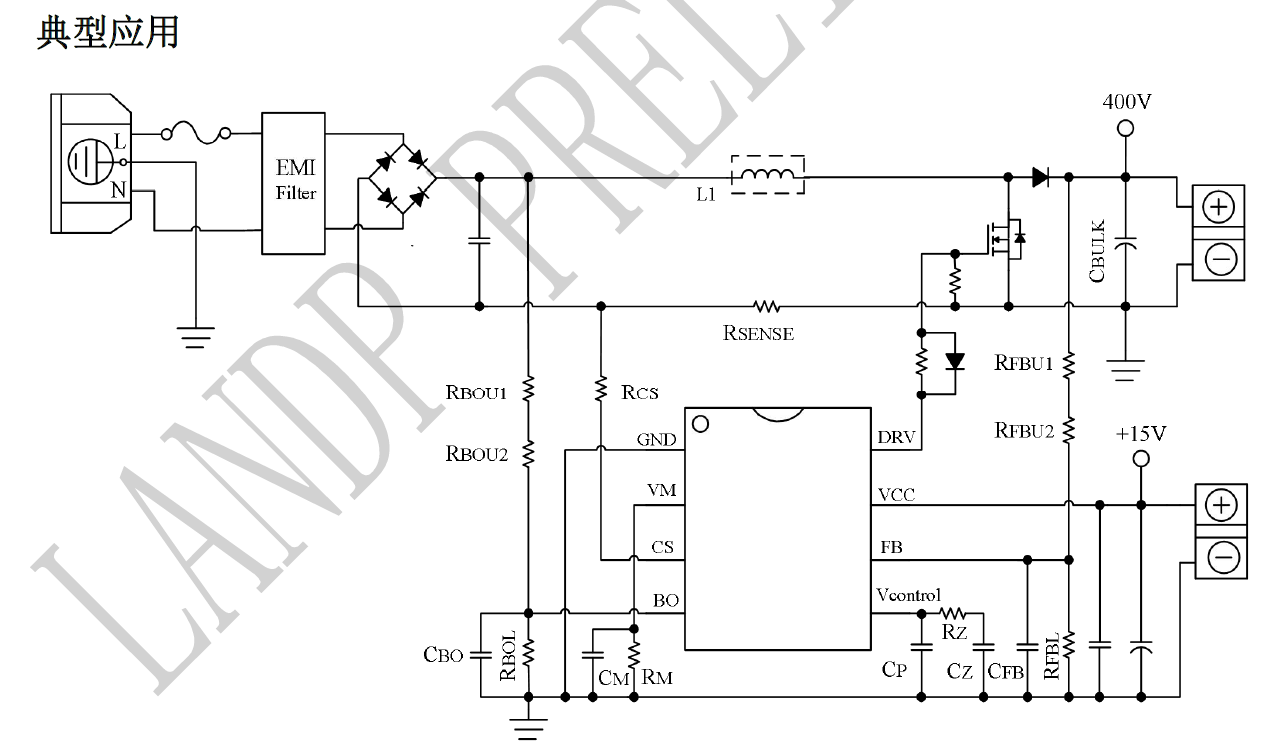

源自芯茂微官方規格書

一、200W 電源 PFC 設計，我踩過的 4 個致命大坑（全是血淚教訓）

做中大功率 AC-DC 電源的同行都懂，100W 以上想過嚴苛的能效認證，CCM 連續導通模式 PFC 是更優解，但不管是用進口方案還是國產方案，新手老手都繞不開這幾個老大難問題，我這次項目全踩中了：

能效與待機無法兼顧：2026 新版能效對標歐盟 CoC Tier 2，不僅卡滿載效率，更卡輕載 THD 和空載待機。傳統進口 CCM 方案要么關機電流偏大，為了降待機要額外加輔助供電電路；要么輕載時進入 DCM 模式，PF 值和 THD 直接崩，兩頭難顧。

外圍復雜，降本無門：傳統進口 CCM-PFC 芯片，乘法器、過功率限制、輸入欠壓保護、環路補償網絡全要外接，BOM 表一拉十幾顆物料，PCB 占板面積大，在家電電源的價格戰里完全沒競爭力。

調試門檻極高，量產風險大：環路補償、模式切換、保護閾值要反復打磨，新手很容易出現環路振蕩、PF 值不達標；批量生產時，高低溫環境下參數漂移，直接導致良率上不去。

保護不全，炸機風險高：輸入欠壓、過功率限制、過溫保護全靠分立器件搭建，稍有疏漏，輕則樣機炸管，重則批量返工，售后賠到肉疼。

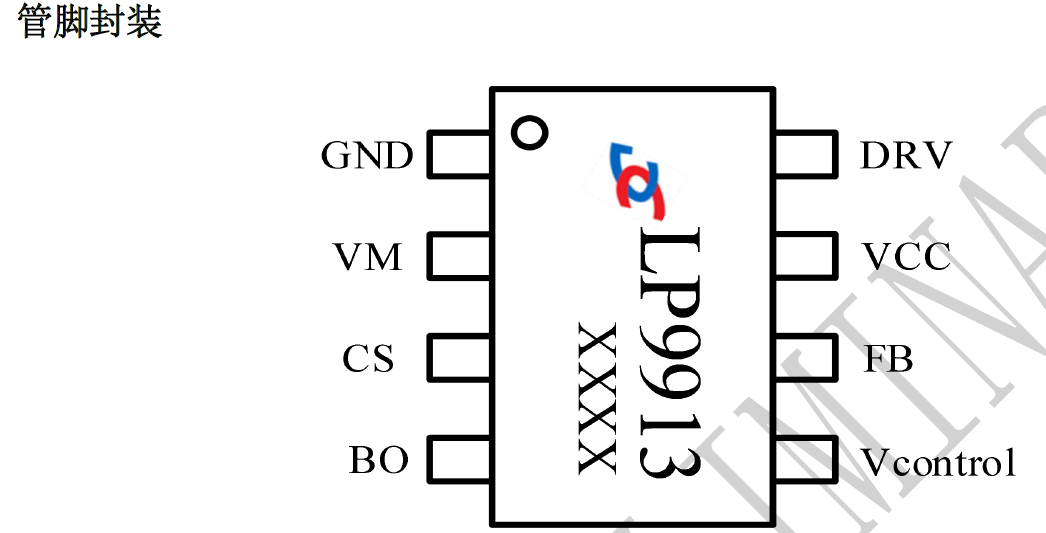

這次換 LP9913，最驚喜的就是它從芯片架構層面，把這些坑一次性全解決了。它采用行業通用的 SOP8L 封裝，雖然和 L6562D、NCP1654 不是 pin to pin 直接替換，但核心功率回路不用大改，僅需調整信號端的外圍走線，老方案改版僅用 1 天就完成了打樣測試，落地成本極低。

源自芯茂微官方規格書

二、實測說話！LP9913 對比進口標桿方案，到底強在哪？

電源工程師選型只認同工況下的實測數據，空喊 “高性能” 沒用。這次我做了兩組對標：一組是和我原項目用的 L6562D CRM 方案做同項目實測對比，另一組是和同賽道定頻 CCM 標桿 —— 安森美 NCP1654 做核心參數對標，所有數據均來自 200W 390V 輸出 TV 電源樣機，測試條件統一為 25℃室溫、AC90~264V 輸入、50Hz 電網。

1. 核心參數 & 成本對標，降本效果肉眼可見

先給大家上最關心的對標表，單臺成本、外圍物料、核心電氣參數一目了然：

量化降本明細：很多朋友問我，省掉的 6 顆物料到底是什么？這里給大家列清楚，全是 LP9913 芯片內部集成、不用再外接的器件：

省掉 1 顆輸入欠壓檢測用的穩壓管（0.12 元）

省掉 1 顆過功率限制用的三極管（0.15 元）

省掉 2 顆環路補償用的精密電阻（0.18 元 / 顆，合計 0.36 元）

省掉 1 顆軟啟動專用電容（0.08 元）

省掉 1 顆過溫保護用的 NTC 熱敏電阻（0.22 元）

芯片本身差價 0.67 元

單臺電源 PFC 級 BOM 成本直接省了 1.33 元，降幅超 42%；外圍物料少了 6 顆，PCB 占板面積縮小 18%。我們這個項目年訂單 12 萬臺，光這一項就能省 15.96 萬元，降本效果直接拉滿。

2. 新能效實測：全工況達標，待機 22mW 輕松過認證

這次項目最大的卡點就是 2026 新版能效，我把核心測試數據和測試條件全部標清楚，同行可以直接參考：

很多同行會問：CRM 方案天生待機功耗更低，為什么你的 L6562D 方案待機反而更高？這里給大家說透踩坑點：為了過新國標 10% 輕載的 PF 和 THD 要求，我給 L6562D 加了 3 路補償電路，額外增加了靜態功耗，哪怕 burst 模式做了優化，待機也下不來；而 LP9913 的定頻 CCM 架構，輕載下的 THD 和 PF 值天生更穩，不用額外加補償電路，反而把待機功耗做的更低。

3. 全鏈路保護拉滿，徹底告別炸機噩夢

做電源的都懂：保護不到位，全是白忙活。LP9913 把 8 種核心保護全部集成到了芯片內部，閾值精準，不用外接任何分立器件。我特意做了極限測試，每一項都穩穩觸發，這里給大家上實測結果：

最絕的是它的快速瞬態響應設計：我們做了 50%~100% 負載跳變測試，原 L6562D 方案輸出電壓下沖達到 18V，恢復時間 200ms；LP9913 內置了 200uA 快速響應電流，當輸出電壓低于 95% 基準值時，瞬間拉高控制電壓，輸出下沖僅 6V，恢復時間不到 50ms，完美適配 TV 電源、適配器這種負載波動大的場景。

4. 規格書里沒寫的干貨：踩坑排坑實錄 + 隱藏設計技巧

很多新手工程師調 PFC，最頭疼的就是環路補償、模式切換，我換 LP9913 的時候也踩了 2 個坑，這里給大家分享實測出來的隱藏技巧，新手照著做，一次就能調通：

我踩過的 2 個坑，大家別再踩了

VM 腳電容選值不對，導致 THD 超標：一開始我給 VM 腳接了 104 電容，結果 10% 輕載時 THD 直接沖到 25%，后來才發現，電容過大會濾除太多電流采樣信號，導致環路響應變慢。實測下來，200W 家電電源，VM 腳接 222 電容（2.2nF），THD 表現最好，全負載段都能控制在 10% 以內。

CS 腳走線太長，導致 OCP 誤觸發：第一版改版時，CS 腳采樣走線走了 8mm，還靠近 DRV 功率走線，結果滿載時頻繁誤觸發 OCP 保護，后來把走線縮短到 4mm，做了包地處理，問題直接解決。

4 個核心隱藏設計技巧，規格書里一筆帶過

雙模式無縫切換：僅需在 VM 腳外接一個電容到地，就能切換到平均電流模式，不加電容就是峰值電流模式。做 THD 要求高的家電 / 商顯電源，用平均電流模式；做工業電源追求響應速度，用峰值電流模式，不用換芯片，一套方案適配所有場景。

內置軟啟動，零開機沖擊：芯片上電、保護恢復時，Vcontrol 電壓緩慢上升，占空比逐步加大，開機時 MOS 管的電流應力比原方案降低 60%，再也不會出現開機炸機的問題，不用額外加任何軟啟動電路。

極簡環路補償，新手一次調通：Vcontrol 腳僅需外接 RC 補償電路，把帶寬控制在 20Hz 以下就能實現最優性能。我實測下來，80~200W 方案用 Rz=1MΩ、Cz=100nF、Cp=1nF；200~400W 方案用 Rz=820kΩ、Cz=220nF、Cp=2.2nF，環路最穩定，不用反復打磨。

跟隨升壓模式，降本又降應力：當 Vcontrol 達到最大值時，輸出電壓會跟隨輸入電壓和負載自適應調整，始終保持輸出電壓高于輸入峰值電壓，電感和 MOS 管的導通損耗降低 30%。我們把原方案的 600V 5Ω MOS 管，換成了 600V 3.5Ω 的型號，單臺又降了 0.2 元，器件應力反而更小了。

三、客觀評價：LP9913 的優勢與局限性（不吹不黑，工程師選型必看）

沒有任何一款芯片是萬能的，這里我客觀給大家講清楚這款芯片的優勢、局限性和適用邊界，幫大家判斷是否適配自己的項目。

1. 核心優勢，精準命中行業痛點

集成度拉滿，外圍極簡：把乘法器、8 種全鏈路保護、軟啟動全部集成，BOM 物料比同級別 CCM 方案少 30% 以上，降本效果顯著；

全工況適配新能效：10%~100% 全負載段 PF 值、THD 表現優異，待機功耗遠低于 2026 新版國標限值，不用額外加輔助電路就能過認證；

調試門檻極低：雙模式可切換，環路補償參數固定，新手照著推薦值抄，一次就能調通，研發周期比進口方案縮短 60%；

國產供應鏈優勢：現貨 7 天內可交貨，國內有原廠 FAE 團隊全程支持，不像進口芯片動不動交期 12 周以上，技術支持要等 3 個工作日。

2. 局限性與使用禁忌，選型前必看

130kHz 定頻設計，高頻 EMI 余量更小：相比 65kHz 的 CCM 方案，130kHz 開關頻率會讓高頻 EMI 噪聲更大，需要注意 X 電容和共模電感的選型，不適合對 EMI 余量要求極高的醫療級電源；

10% 以下輕載 PF 值會下降：當負載低于 10% 時，芯片會進入 DCM 模式，PF 值會掉到 0.92 以下，不適合長期輕載運行的場景；

跟隨升壓模式有使用限制：跟隨升壓模式下，輸出電壓會隨輸入電壓波動，后級 DC-DC 需要支持更寬的輸入電壓范圍，不適合輸出電壓精度要求 ±1% 以內的場景；

最佳功率段 80W~600W：低于 80W 時，CCM 模式的成本優勢不如 CRM 方案；高于 600W 時，單芯片驅動能力不足，需要外加推挽電路，性價比下降。

3. 拿來就能用！LP9913 抄作業指南

這里給大家整理了完整的落地指南，全是我實測驗證過的，直接抄作業就行。

推薦適用場景

平板電視、顯示器、商顯電源（80~300W）

臺式機 ATX 電源、大功率 AC-DC 適配器（100~400W）

工業開關電源、儲能輔助電源（200~600W）

具身智能設備、服務機器人電源（100~300W）

白色家電大功率電源（100~400W）

核心參數選型速查表（手機端友好，不用自己算）

不用再對著規格書的公式算半天，我把 200W 以內最常用的參數直接給大家算好了，直接照著選：

量產 PCB 布局紅線（新手絕對不能碰）

這幾點是我改了 2 版 PCB 總結出來的，規格書里一筆帶過，但直接決定量產良率，新手一定要記牢：

CS 腳的電流采樣路徑必須最短，采樣電阻到 CS 腳的走線長度不能超過 5mm，必須做包地處理，且要遠離 DRV 腳的功率走線，避免干擾導致 OCP 誤觸發；

功率地和信號地必須單點接地，僅在 GND 腳處匯合，避免功率地的大電流干擾信號回路；

VCC 腳的濾波電容必須緊靠 VCC 和 GND 腳，用 104 陶瓷電容 + 10uF 電解電容，保證供電穩定；

FB、BO 腳的分壓電阻要緊靠芯片引腳，走線要做包地處理，避免 EMI 干擾導致采樣不準；

VM 腳絕對不能開路，必須接電阻到 GND，否則芯片無法正常工作；

FB 腳分壓上電阻總阻值不能超過 2MΩ，否則芯片偏置電流會影響采樣精度，導致輸出電壓漂移。

量產可靠性驗證結果，打消你的國產芯片顧慮

很多同行最關心國產芯片的量產一致性和長期可靠性，這里給大家交個底：

我們已經小批量試產了 8000 臺，-20℃~60℃全溫范圍測試，參數一致性 99.8%，整機良率 99.7%，沒有出現一例芯片失效問題；

1000 小時高溫高濕（85℃/85% RH）老化測試，芯片參數漂移率≤2%，遠低于行業≤5% 的標準；

1000 次開關機沖擊測試，零炸機、零芯片損壞，開關機沖擊下輸出電壓過沖≤5%；

芯茂微在國內有完整的 FAE 團隊，我調試時遇到 VM 腳電容選值的問題，當天就給了仿真文件和調整建議，技術支持響應速度比進口品牌快太多。

四、最后說兩句

在進口芯片交期波動、價格居高不下，2026 新版能效標準全面落地的當下，國產芯片的替代早已不是 “能不能用”，而是 “好不好用、能不能幫你降本、能不能幫你過認證”。

這次用 LP9913 的項目經歷，讓我對國產電源芯片有了全新的認知：它不僅在參數上對標甚至超越了進口標桿方案，更懂國內工程師的痛點 —— 極簡外圍、調試簡單、全鏈路保護、成本可控，完美解決了中大功率 CCM-PFC 設計的絕大多數難題。

當然，它也有自己的局限性，不是萬能的，大家一定要根據自己的項目場景選型。但如果你做的是 80~600W 的家電、工業、商顯電源，想過新能效、降成本、縮短研發周期，這款芯片絕對值得一試。

結尾互動 & 福利

我把這次項目的200W 完整方案原理圖、PCB 源文件、器件選型清單、調試指南、Simplis 仿真模型、EMC 整改參考，整理成了完整的設計包。大家點贊 + 收藏 + 關注后，評論區留下你的郵箱，我會在 24 小時內統一發送，不用等私信回復，零門檻領?。?/p>

大家還想看這款芯片和哪款進口 PFC 芯片的對標實測？或者有什么 PFC 設計的踩坑經歷，歡迎在評論區留言分享，我會一一回復，下期內容也會完全按照大家的需求安排！
