變頻器的規范布線是保證其穩定運行、減少電磁干擾（EMI）、保護設備安全的關鍵環節。以下從主回路布線、控制回路布線、接地系統以及注意事項四個方面給出建議：

一、 主回路布線

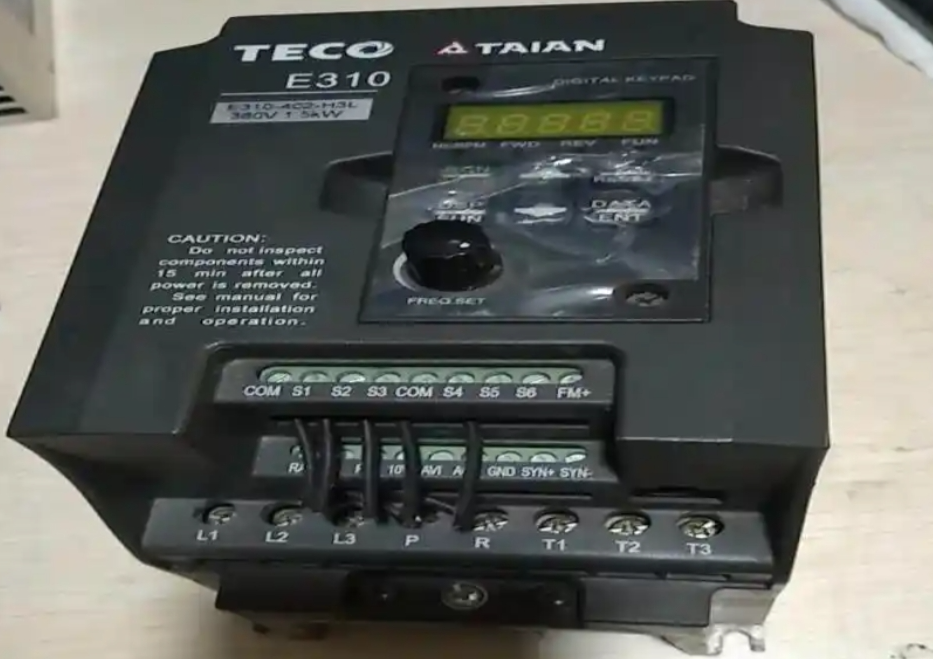

主回路包括電源輸入（R/S/T或L1/L2/L3）、直流母線（+/-）、制動單元、電機輸出（U/V/W）。

輸入與輸出嚴格分離

絕對禁止將變頻器的輸入電源線和輸出電機線穿入同一個電纜槽或捆扎在一起。輸出線（U/V/W）是高頻PWM脈沖，若與輸入線并行走線，會通過分布電容將高頻干擾耦合回電網，導致漏電保護器誤動作或干擾其他設備。

建議使用獨立的線槽、屏蔽金屬管，或?qū)⑤斎肱c輸出分別布置在線槽的兩端，間距至少保持20-30厘米以上。

線徑選擇

根據變頻器額定電流選擇導線，并考慮高溫環境下的載流量降額。通常使用銅芯絕緣導線。

電機線：由于高頻脈沖在長距離傳輸時會產生電壓反射（導致電機端電壓升高），當電機線超過一定長度（如普通變頻器>50米）時，必須加裝輸出電抗器或du/dt濾波器，并選用耐壓等級更高的電纜。

長度限制

變頻器到電機的距離越短越好。如果距離過長，建議增加輸出電抗器，否則可能因漏電流過大觸發變頻器過流保護，或因電壓尖峰損壞電機絕緣。

直流母線連接

如果多臺變頻器共用直流母線，需確保連接可靠。在拆裝變頻器時，必須等待直流母線電容放電完畢（通常等待5-15分鐘，或使用萬用表確認電壓低于36V），否則有觸電危險。

二、 控制回路布線

控制回路（模擬量輸入AI、數字量輸入DI、通訊線RS485、繼電器輸出等）容易受干擾，是規范布線的重點。

使用屏蔽電纜

模擬量信號（0-10V， 4-20mA）和通訊線（RS485）必須使用雙絞屏蔽電纜。雙絞線能抵消共模干擾，屏蔽層能濾除高頻干擾。

數字量信號建議也使用屏蔽線，尤其是當信號線長度超過10米時。

與主回路分離

控制線嚴禁與主回路動力線（輸入/輸出）共線槽。最好單獨走線槽，且與動力線槽保持至少30厘米的距離。如果必須交叉，應垂直交叉（90度），而非平行走線。

屏蔽層接地

單端接地：屏蔽層通常在變頻器側（控制端子排的PE端或變頻器機殼）接地，另一端懸空（避免形成地環路導致低頻干擾）。對于RS485通訊，嚴格遵循通訊協議要求的接地方式（通常也是單端接地，但需參考設備手冊）。

注意：不要將屏蔽層擰成“豬尾巴”（細長辮子），應使用屏蔽夾或360度環接方式壓接，以提供高頻低阻抗通路。

繼電器與電磁接觸器

變頻器內部繼電器輸出或外部接觸器的線圈，如果是感性負載（繼電器、接觸器線圈），必須在線圈兩端并聯續流二極管（直流）或阻容吸收回路RC（交流），否則觸點斷開時的反電動勢會干擾變頻器內部邏輯，甚至損壞端子。

三、 接地系統

接地是解決干擾和保障安全的核心。

專用接地極

變頻器應采用單獨接地（獨立接地極），接地電阻小于10Ω（大功率設備要求小于4Ω）。盡量避免與電焊機、大型電機等設備共用接地排。

接地方式

采用單點接地（星型接地）。所有變頻器、電機、控制柜的接地線匯集到一個公共接地點。

避免形成接地環路，即不要將多臺變頻器的接地線串聯（手拉手連接），應分別從設備引線匯入接地排。

電機接地

電機外殼必須可靠接地，且電機接地線應直接連接到變頻器的接地端子（PE）或柜內接地排，不能僅通過安裝螺絲接地。

四、 特殊場景與注意事項

漏電保護器（RCD）問題

變頻器工作時會產生高頻漏電流（通常幾十毫安到幾百毫安）。如果前端必須安裝漏電保護器，請選擇B型漏電保護器（適用于變頻器、伺服等非正弦波電路），且動作閾值建議選擇300mA（用于防火）而非30mA（用于人身保護），否則極易誤跳閘。

普通AC型漏電保護器無法適應變頻器輸出側的脈動直流漏電，會頻繁誤動作。

電抗器與濾波器

輸入側：安裝直流電抗器或交流輸入電抗器，可以提高功率因數，抑制諧波對電網的污染，同時降低對同一線路上其他儀表的干擾。

輸出側：若電機線過長或需要降低電機噪聲，必須安裝輸出電抗器。

散熱與布局

變頻器應垂直安裝，留出足夠的上下散熱空間（通常頂部和底部要求10-20厘米以上）。

不要將發熱元件（如制動電阻）安裝在變頻器上方，制動電阻工作時溫度極高，應單獨柜外安裝或加裝強制散熱。

接線工藝

所有接線端子螺絲必須按規定扭矩?cái)Q緊。虛接會導致接觸電阻增大，產生局部高溫，甚至燒毀變頻器主回路。

未使用的備用線（如備用控制線）應在兩端進行絕緣處理，防止裸露的線頭觸碰柜體或其他端子引入干擾。

總結原則

強弱分離：動力線（強電）與控制線（弱電）物理隔離。

屏蔽接地：弱電信號用屏蔽線，且單端可靠接地。

短距離：盡量縮短變頻器與電機、變頻器與操作臺之間的距離。

防干擾：在輸入輸出加裝電抗器/濾波器，處理好感性負載的反向電動勢。

按照上述建議進行布線，可以有效延長變頻器壽命，提高系統抗干擾能力，減少因干擾導致的誤報警（如“SC”短路故障、“OL”過載誤報、通訊中斷等）。
