英集芯代理商 - 英集芯授權佰祥電子為中國區英集芯代理商，佰祥電子本期為大家?guī)碛⒓緦?TWS 耳機充電倉原生打造的集成 MCU 電源管理 SoC-IP5516V，以六大差異化設計，破解 TWS 充電倉電源管理的痛點。

TWS 充電倉電源管理 SoC 英集芯 IP5516V

一、原生適配：專為 TWS 耳機充電倉量身定制

IP5516V 并非通用電源管理芯片的簡單組合，而是立足 TWS 耳機充電倉全場景使用需求的原生集成設計，完美適配各類 TWS 藍牙耳機充電倉、鋰電池便攜設備，在高集成、低功耗、極簡 BOM、高可靠性之間實現最優平衡，一站式提供充電、升壓、電量顯示、自動檢測的完整電源解決方案。

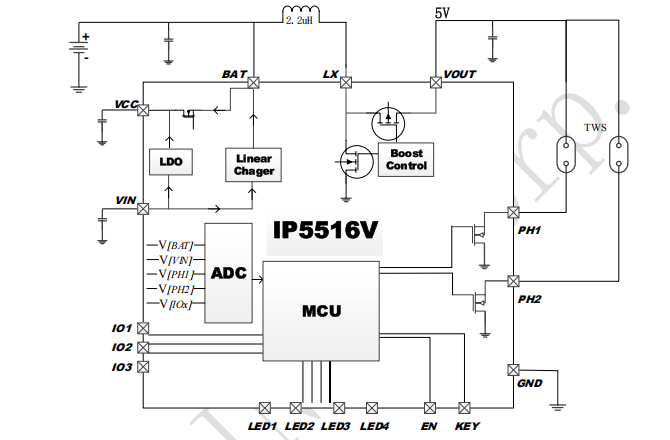

IP5516V 內部系統框圖（集成 MCU + 充電 + 升壓 + 電量計 + 保護）

二、六大核心亮點，重新定義 TWS 充電倉電源管理性能

同步升壓放電，高效大電流輸出 集成 5V 同步整流升壓 DC-DC，功率管內置： 最大 300mA 輸出電流，升壓效率最高達93% 開關頻率 1.5MHz，支持低成本電感與電容 內置軟啟動，避免啟動沖擊電流，運行更穩定

IP5516V 升壓效率最高 93%

智能線性充電，適配多規格電池 最大500mA線性充電，充電電流可調 自動適配適配器輸出，智能調節充電電流 支持 4.20V、4.30V、4.35V、4.4V 多規格鋰電池 內置電源路徑管理，支持電池邊充邊放

精準電量計量，多模式 LED 顯示 內置10bit ADC，精準計算電池剩余電量 支持4/3/2/1 顆 LED電量顯示，自動識別燈數 充放電狀態清晰區分，低電量智能閃爍提醒 電量檢測精度高，用戶體驗更直觀

超低待機功耗，長續航靜置 智能識別耳機插入 / 充滿 / 拔出，自動進入待機 支持雙路耳機獨立檢測，無需手動操作 待機功耗最低可至25μA，顯著延長充電倉靜置時長 適配長期不使用的便攜充電場景

BOM 極簡，高集成降成本 功率 MOS 管內置，外圍僅需少量器件 無需復雜電路，即可實現完整充放電方案 有效縮小方案尺寸，降低整體 BOM 成本 支持深度定制，打造高性價比產品

多重保護機制，高可靠安全運行 輸出過流、短路保護 輸入過壓、電池過充保護 整機過溫保護，ESD 達 4KV VIN 輸入耐壓高達 30V，適配復雜供電環境

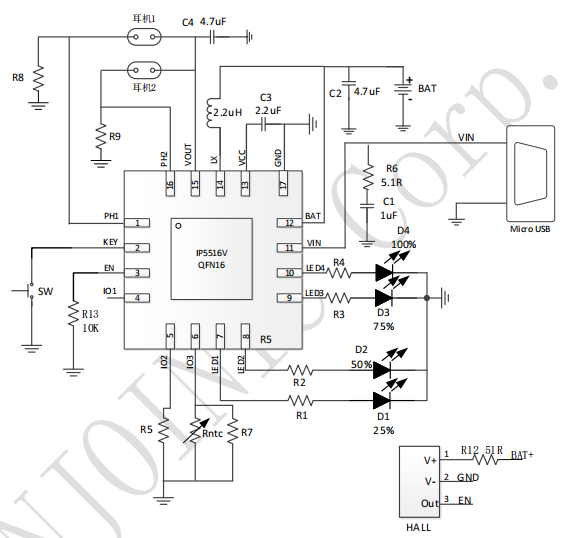

IP5516V TWS 充電倉 典型應用電路

三、主流應用場景

TWS 藍牙耳機充電倉 小型鋰電池便攜設備

四、總結

IP5516V 是一款集成 MCU、高集成、低功耗、高可靠的 TWS 耳機充電倉專用電源管理 SoC，在充電效率、功耗控制、集成度、保護機制、定制靈活性上實現高度均衡，依托英集芯在電源管理領域的技術積累，成為 TWS 充電倉電源方案的優選。 佰祥電子作為英集芯官方一級代理商，常備 IP5516V 原廠現貨，可提供完整規格書、典型應用方案、硬件調試指導、樣品快速申請及量產技術支持，正品保障、價格優勢顯著、交貨周期短，助力客戶產品高效開發、穩定量產、快速上市。 面向 TWS 耳機全面普及的消費電子市場，IP5516V 以高集成、低功耗、極簡 BOM、高可靠，成為 TWS 耳機充電倉電源管理的標桿方案。
