復雜環境下 RS485 與電源系統可靠性防護設計標準
從分級防護到器件選型，一文讀懂復雜環境下的可靠性設計
一、總則
（一）. 目的
規范RS485通信接口及電源系統防護設計，提升復雜環境下的可靠性，防止靜電、浪涌等因素導致的設備損壞與通信故障，適用于相關系統的設計、選型、調試與驗收。
（二）. 核心原則
- 遵循IEC 61000、TIA/EIA-485-A等標準
- 按“前端泄能、中端鉗位、后端限流”分級防護
- 防護不影響通信與電源性能
- 選用工業級成熟器件
- RS485與電源防護協同設計、接地統一
二、防護等級劃分
按環境干擾強度分三級，RS485與電源防護等級需匹配，具體要求如下：
| 防護等級 | 適用環境 | 核心防護要求 | 參考標準 |
|---|---|---|---|
基礎級 | 室內無強干擾，RS485傳輸 ≤ 100m | 基礎靜電、過壓/過流保護，抑制輕微干擾 | IEC 61000-4-2（±4kV接觸）、4-4（±2kV） |
工業級 | 工業/半戶外，有變頻器等干擾，RS485傳輸 100~1000m | 全面防護靜電、浪涌、EFT，強化屏蔽接地與EMI濾波 | IEC 61000-4-2（±8kV接觸）、4-4（±4kV）、4-5（±2kV） |
惡劣環境級 | 戶外/高壓環境，RS485傳輸 > 1000m | 高強度雷擊浪涌防護，隔離設計，寬電壓適配 | IEC 61000-4-2（±15kV空氣）、4-5（±8kV）、IEC 61643 |
三、核心防護設計

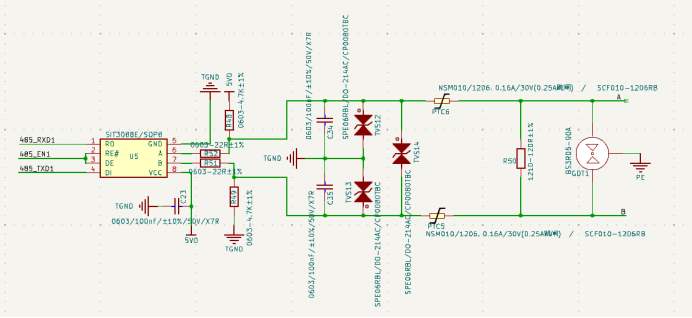

（一）RS485專用防護
補充說明：TVS管與ESD防護是必須的；C35與C34、氣體放電管（GSM090D）若空間足夠可預留；在體積受限的PCB上，可更換小體積器件，但性能必須滿足要求。
1. ESD防護

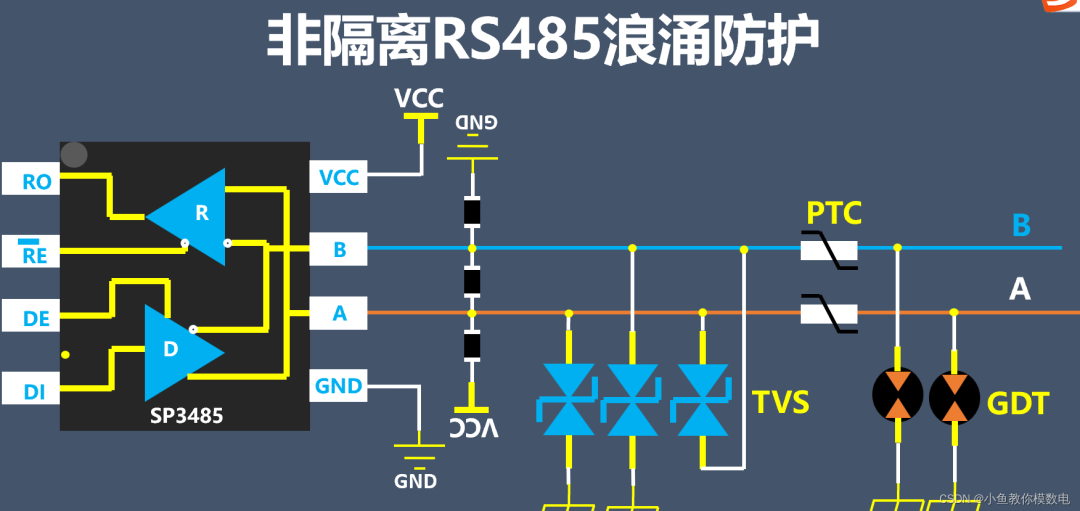

2. 浪涌防護
（二）電源防護
補充說明：壓敏電阻在體積受限情況下可以取消；器件選型需要根據實際電路電壓決定！
電源防護流程：

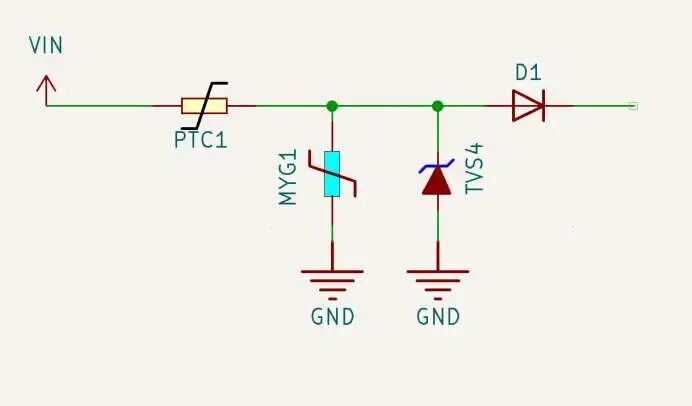

1. 浪涌防護
- 三級架構：
- 前端GDT/MOV（通流 ≥ 20kA）泄能
- 中端TVS管（功率 ≥ 5W）鉗位
- 后端串限流電阻 + 共模電感濾波限流
2. 過壓/過流/反接
（三）通用防護
1. EMI防護
- RS485：用屏蔽雙絞線（覆蓋率 ≥ 90%）
- 電源線路：用屏蔽電纜，均雙端接地（接地電阻 ≤ 4Ω）
- 設備用金屬外殼、屏蔽接口
- RS485側并高頻電容 + 共模電感
- 電源側裝EMI濾波器
2. 接地設計
- 信號地、電源地、屏蔽地、外殼地分開布局
- 最終匯總至總接地端接大地
- 接地路徑短、粗
- 多設備組網接同一接地網
3. 布線布局
- RS485用菊花鏈拓?fù)?/strong>，兩端裝120Ω終端電阻
- 防護器件靠近接口
- 電路板分信號區/電源區
- 接地銅箔寬大
四、器件選型
均選用工業級（-40℃~85℃）或寬溫級（-40℃~125℃）器件，參數匹配系統，優先集成防護功能的型號，RS485與電源防護器件等級匹配。
| 類別 | 推薦型號 | 關鍵參數 |
|---|---|---|
| RS485收發器 | SIT3088E | 工業級，ESD保護 |
| TVS管 | SPE06RBL | 6.5~10V雙向，低電容 |
| GDT | YS-301 等 | 通流能力強 |
| 限流電阻 | 10~22Ω（1W） | 后端限流 |
| PPTC | JK60-010（RS485） | 過流保護 |
總結
RS485通信接口及電源系統的防護設計，需遵循分級防護、協同設計、接地統一的核心原則，根據應用環境選擇匹配的防護等級，從器件選型到布線布局層層把關，才能確保設備在復雜電磁環境下的長期穩定運行。
核心要點回顧：
- 三級防護：前端泄能 → 中端鉗位 → 后端限流
- 等級匹配：RS485與電源防護等級需一致
- 器件工業級：-40℃起步，寬溫更優
- 接地統一：信號地、電源地、屏蔽地分而后合
遵循本規范，可有效提升系統的抗干擾能力與可靠性，降低現場故障率。
