從波形抓取到按鍵映射，手把手教你搞定 NEC 協議解碼

做紅外遙控解碼的朋友，有沒有過這種絕望：

• 邏輯分析儀抓了一堆波形，看著像 NEC 協議，就是解不出正確的地址和按鍵？
• 定時器配置了無數次，要么捕獲不到邊沿，要么時序算出來全錯？
• 好不容易解出數據，按鍵映射又亂成一鍋粥，按“開關”出“音量+”？

別慌！NEC 協議作為紅外遙控里的“通用語言”，其實邏輯巨簡單，看完直接抄作業就能用！

一、NEC 協議原理：大白話講明白

NEC 協議的核心是“用脈沖寬度表示 0 和 1”，就像用專屬的摩斯密碼，遙控器和單片機之間靠這個密碼傳遞按鍵信息。

一幀數據由引導碼、地址碼、地址反碼、數據碼、數據反碼組成，總共32 位。

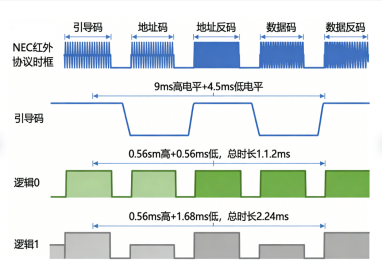

關鍵時序參數（38kHz 載波）

數據校驗邏輯

• 地址碼 + 地址反碼 =0xFF
• 數據碼 + 數據反碼 =0xFF

校驗通過才是有效數據。

二、解碼實現

第一步：精準捕捉信號，記錄時間差

最通用的方案：

• 用單片機的外部中斷，專門捕捉信號的下降沿，每來一次下降沿，就觸發一次中斷
• 同時用一個定時器持續不間斷計時
• 每次中斷觸發時，記下當前的定時器數值，和上一次中斷的數值做減法，就能算出兩次下降沿之間的時間差

這個時間差，就是我們判斷引導碼、邏輯 0、邏輯 1的唯一依據。只要時間算準了，解碼就成功了一大半！

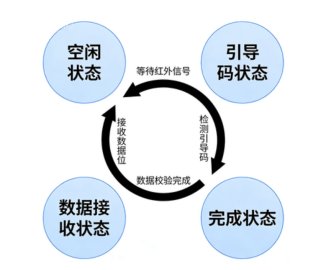

第二步：用狀態機一步步解析數據

光有時間差還不夠，我們需要給解碼過程分階段，就像流水線一樣按順序推進，避免亂序出錯——這就是狀態機的核心思路。

大致分為四個階段：

1. 空閑狀態：等待信號到來
2. 引導碼狀態：識別引導碼
3. 數據接收狀態：逐位解析地址和數據
4. 完成狀態：校驗并輸出結果

三、按鍵映射實現：一鍵對應，再也不會按錯鍵

解出了正確的按鍵數據碼，只是第一步。我們最終要的是：“按哪個鍵，就觸發對應的功能”——這就是按鍵映射的核心。

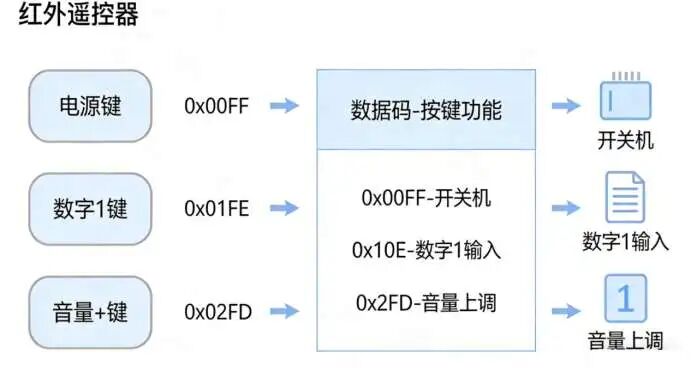

實現起來特別簡單，核心就是做一張“按鍵對應表”：

1. 先用邏輯分析儀或調試好的解碼程序，記錄遙控器各按鍵對應的數據碼
2. 整理成「數據碼 → 按鍵功能」固定對照表，存入單片機
3. 每次解碼出有效數據碼，即用該碼查表匹配，觸發對應按鍵功能

四、調試避坑技巧

總結

其實 NEC 解碼的核心，從來不是復雜的代碼，而是搞懂時序的本質——把時間差算準、把校驗做對，剩下的就是水到渠成的事。

哪怕是剛?cè)腴T單片機的新手，搞懂這一套邏輯，也能一下午就實現紅外遙控解碼。

小貼士：調試時先用邏輯分析儀抓一組已知按鍵的波形，對照本文的時序參數，確認無誤后再寫代碼，事半功倍！
