導語：應星友要求，本篇文章我們對國內外主流廠商的AI數據中心電源架構進行調研和解析，圍繞阿里、字節、臺達、維諦、施耐德、華為、NVIDIA/OCP、DG Matrix等，系統拆解 AI 數據中心從傳統 UPS 走向高壓直流、設施級模塊化與多端口 SST 的演進邏輯。

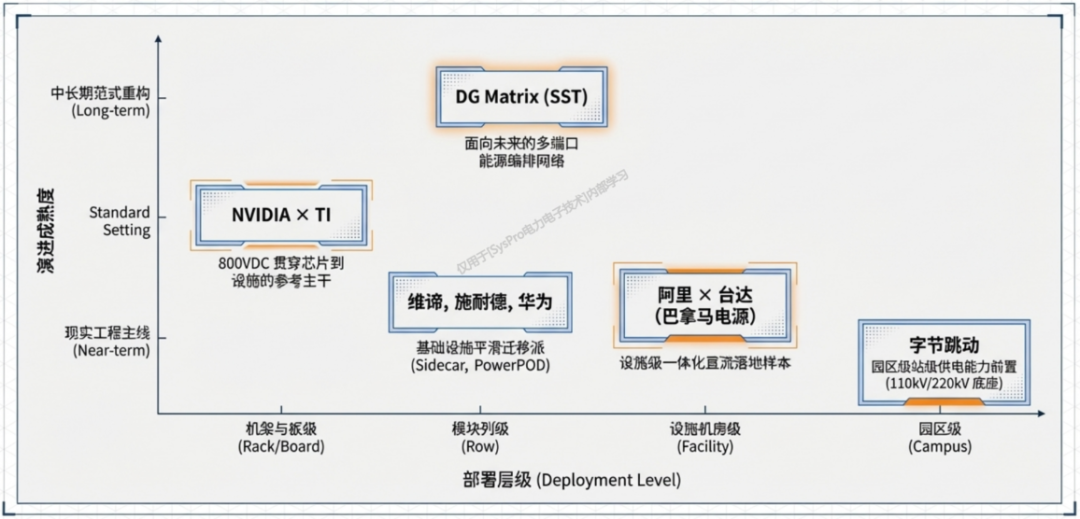

這背后其實是個老生常談的話題：AI 數據中心的電源架構，到底會往哪條路走？表面上看，大家都在談 HVDC、SST、Sidecar、UPS、巴拿馬電源、機架級直流供電，但如果不把"應用層級、成熟度、部署位置、解決的問題"這四個維度分開，我們就很容易被搞糊涂。

圖片來源：SysPro

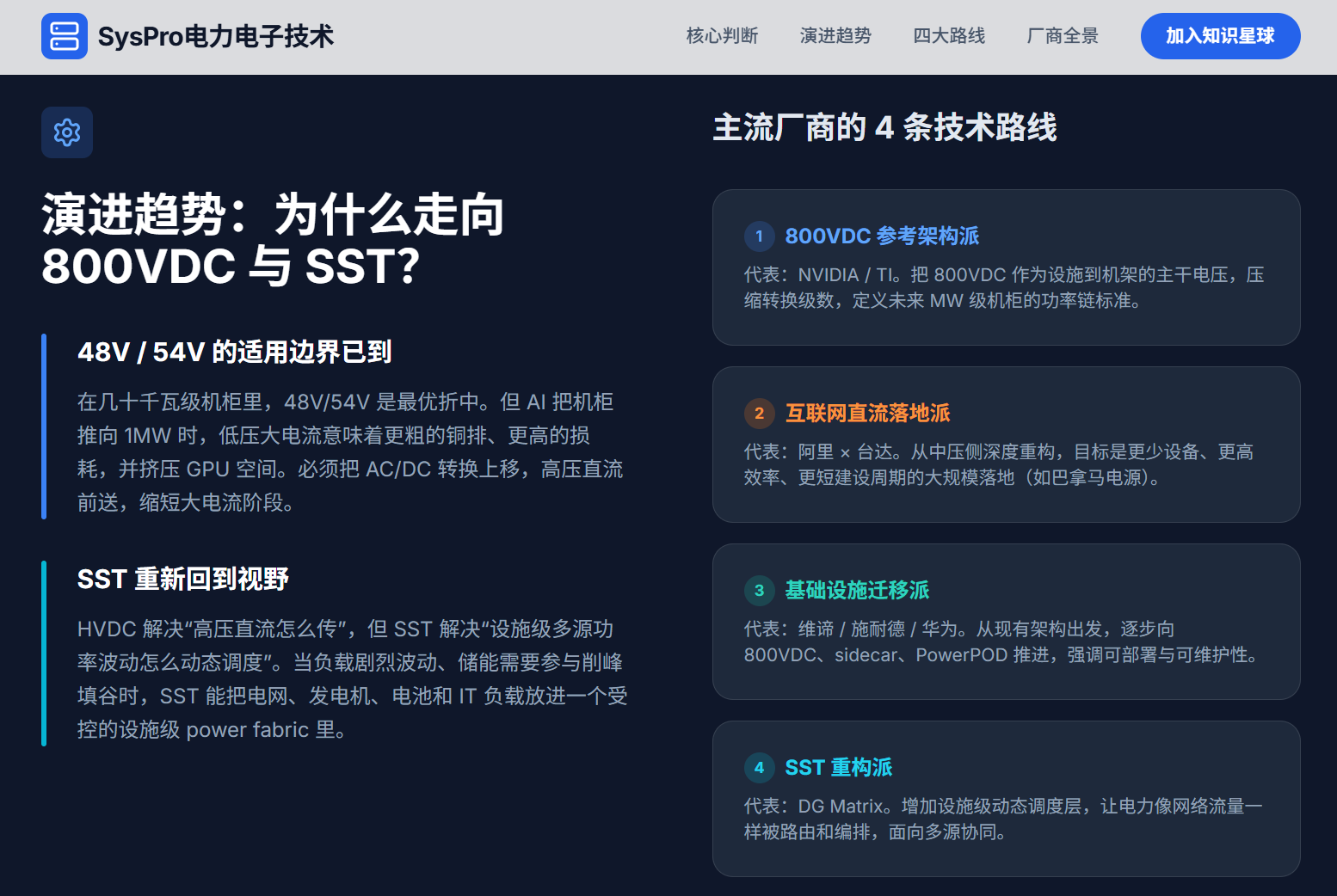

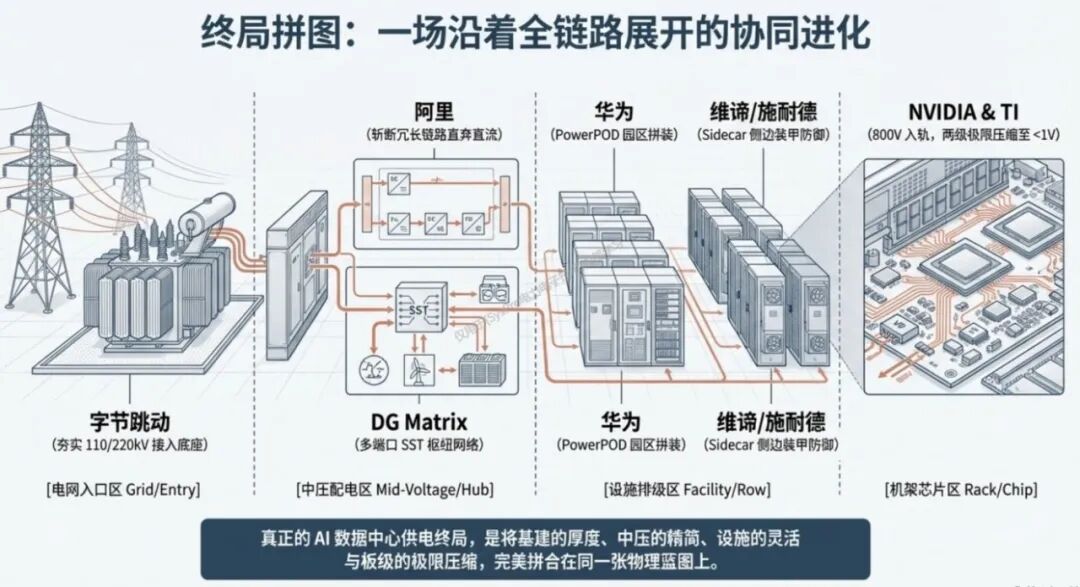

這篇文章我想把主流路線拆成一個完整框架：什么是當前量產主線？什么是中國互聯網數據中心已經跑通的工程路徑？什么是國際廠商正在為 1MW 級 AI 機架準備的下一代架構，什么又是更偏中長期、設施級重構意義上的 SST？

圖片來源：SysPro

目錄

01 故事背景

1.1 HVDC 和 SST 基本概念

1.2 AI 數據中心的兩層核心問題

02 為什么 AI 數據中心電源架構必須重構

2.1 智算對傳統供電方式的挑戰

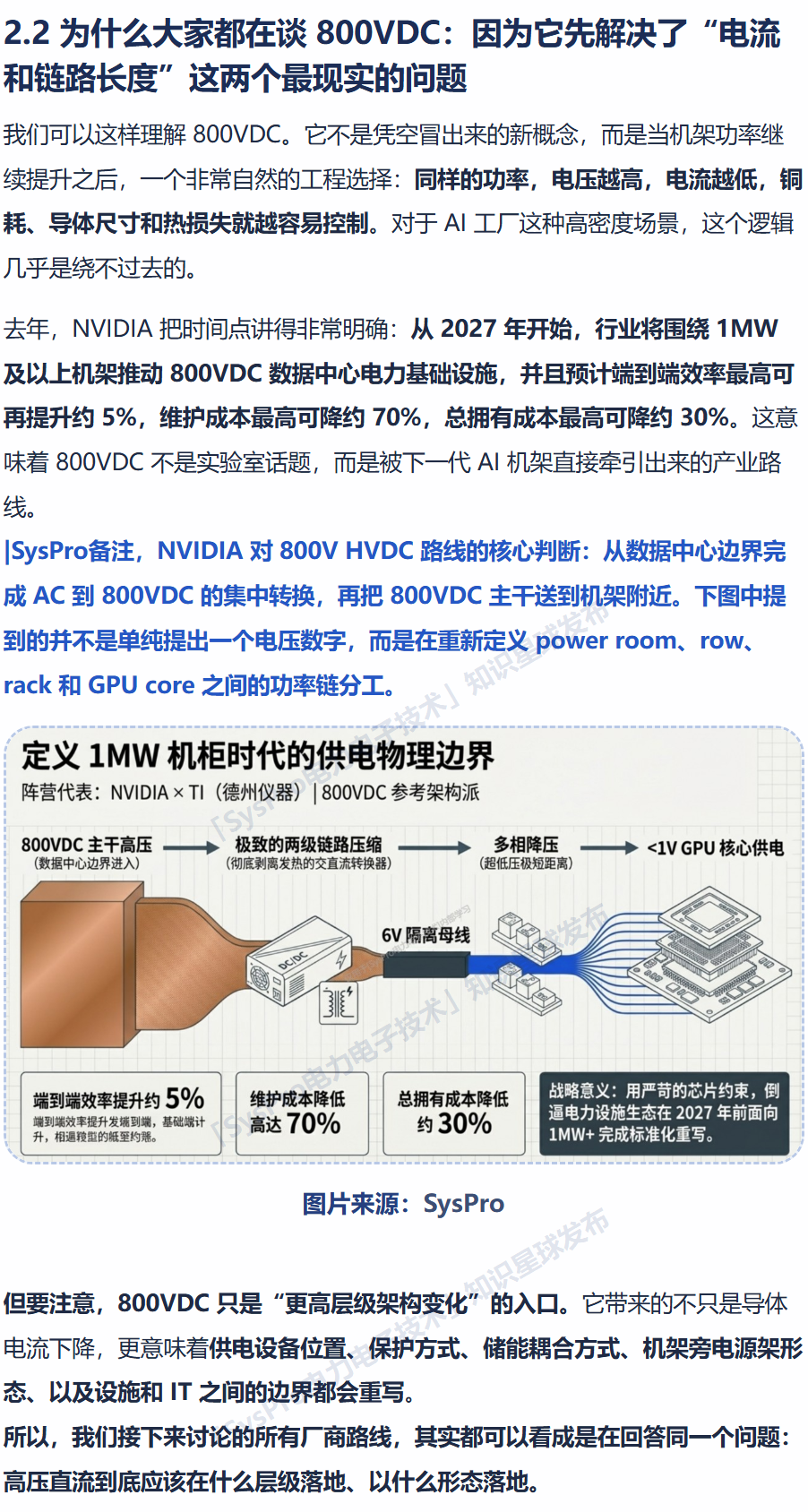

2.2 800VDC 解決電流與鏈路問題

03 四大供電路線核心定位與差異(知識星球發布)

3.1 UPS 與 HVDC：成熟通用 vs 鏈路簡化

3.2 巴拿馬電源與 SST：高度集成 vs 網絡重構

04 阿里 × 臺達：巴拿馬電源的落地價值(知識星球發布)

4.1 阿里：適配超大規模園區建設需求

4.2 臺達：提供工程化系統交付方案

05 主流設施廠商的供電技術布局(知識星球發布)

5.1 維諦 / 施耐德：推進 800VDC+Sidecar 路線

5.2 華為：打造彈性供電與模塊化基礎設施

06 NVIDIA/OCP：800VDC 成為下一代機架主線(知識星球發布)

6.1 54V 難以適配 MW 級高密機柜

6.2 優先落地機架級高壓直流方案

07 SST：面向設施級的電力網絡重構(知識星球發布)

7.1 SST 不止是高效小型化變壓器

7.2 SST 屬于中長期重構方向

08 字節等超大規?？蛻舻碾娏Σ季?知識星球發布)

8.1 前置布局園區級電力基礎設施

8.2 核心訴求：可演進的標準化

09 工程路線選型思路與判斷方法(知識星球發布)

9.1 按項目核心痛點選擇供電方案

9.2 重點關注供電能力的層級遷移

|SysPro備注：本篇節選，完整版在知識星球中發布

01

這個故事的背景

1.1 HVDC和SST

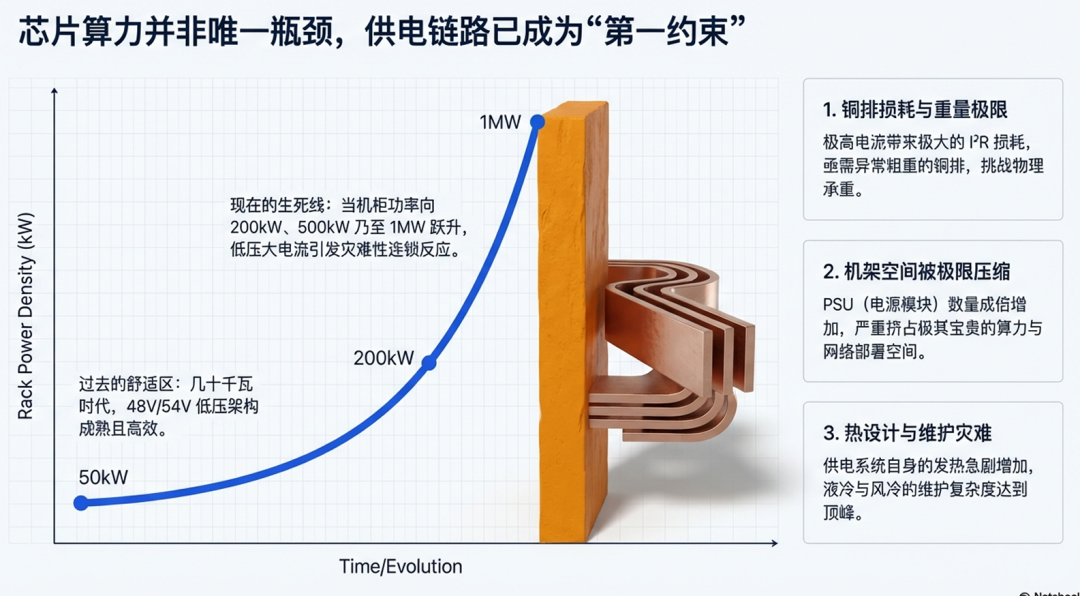

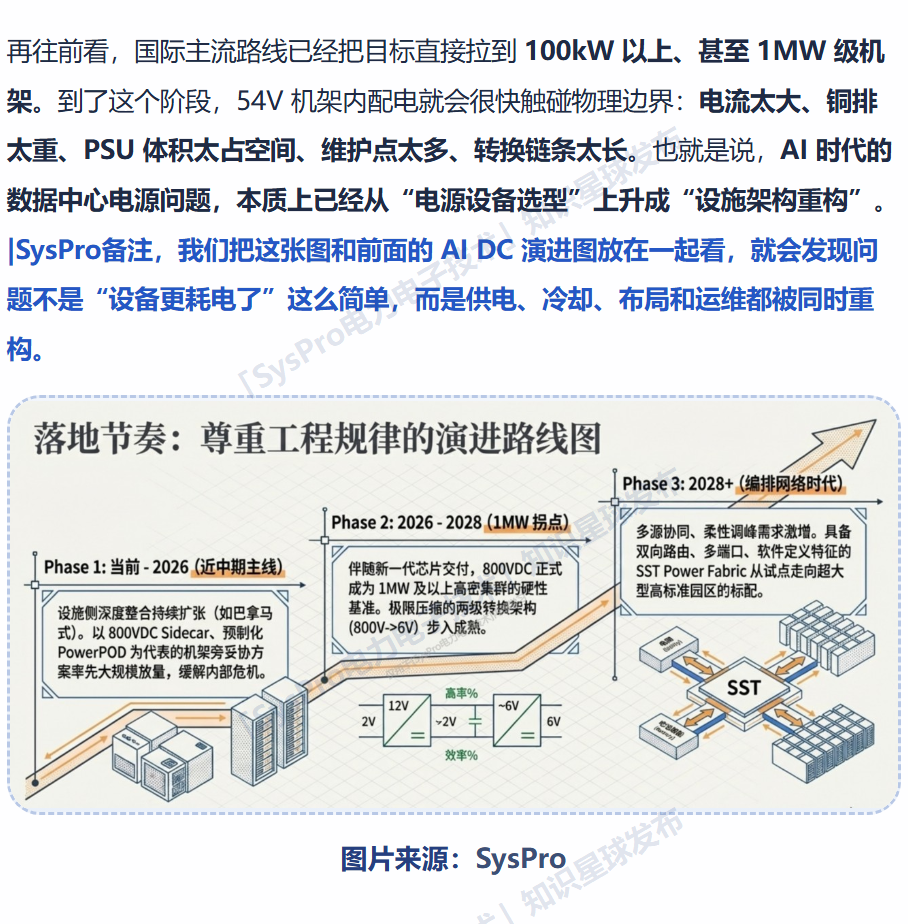

我們先從一個結論將其：AI 數據中心，限制機柜繼續往 200kW、500kW、1MW 走的，除了我們說的芯片封裝、散熱或者交換網絡外，供電鏈路本身也已經成了第一約束。以前 48V/54V 架構看起來很成熟，因?yàn)樗趲资呒?jí)機柜時代足夠好用；但一旦走到更高功率密度，低壓大電流就會把銅排、連接器、PSU 數量、維護復雜度、熱設計以及機架內可用空間全部推到極限。

圖片來源：SysPro

也正因?yàn)槿绱?，今天行業里出現了兩個相互關聯的關鍵詞：一個是 HVDC，另一個是 SST。

NVIDIA 在 2025 年大會上，明確指出：把 800 HVDC 放到下一代 AI 工廠的核心架構位置上，并且強調這是為了支撐更高機架功率、減少變換鏈路、并讓儲能更容易在合適位置接入。Vertiv、Eaton等廠商也都在圍繞這條路線發布配套架構和產品。

圖片來源：NVIDIA

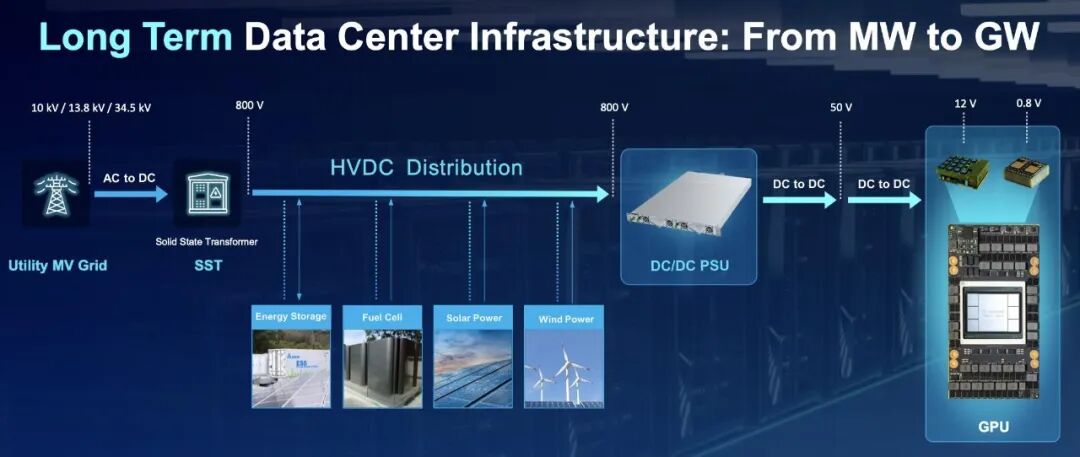

如果說HVDC 解決的是"更高電壓等級直流配電如何成為現實主線"的問題；SST（固態變壓器）解決的則是"設施級供電是不是可以從靜態鏈路，變成一個可路由、可緩沖、可動態編排的 power fabric"的問題。

|SysPro備注：前者是"路"，后者是這條"路"上智能樞紐 / 智能變電站 / 智能換流節點

HVDC 像是把園區里的主干道，從“交流公路”改成了“高壓直流高速路”

SST 像是高速路上的“智能立交”，不僅能降壓 / 變向 / 分流，還可以把儲能、UPS、可再生能源、機架負載都編排起來

1.2 AI數據中心的兩層核心問題

在今天的 AI數據中心時代，我們不僅僅要關注"電能不能送到機架?"的問題了，更要關注：在功率暴漲、負載快速波動、儲能要接入、效率要再摳 1% 的情況下，整個供電系統怎么變成可控、可編排、可優化的基礎設施？

那么，這又會帶出兩層問題：

第一層：主干配電要不要變成 HVDC？

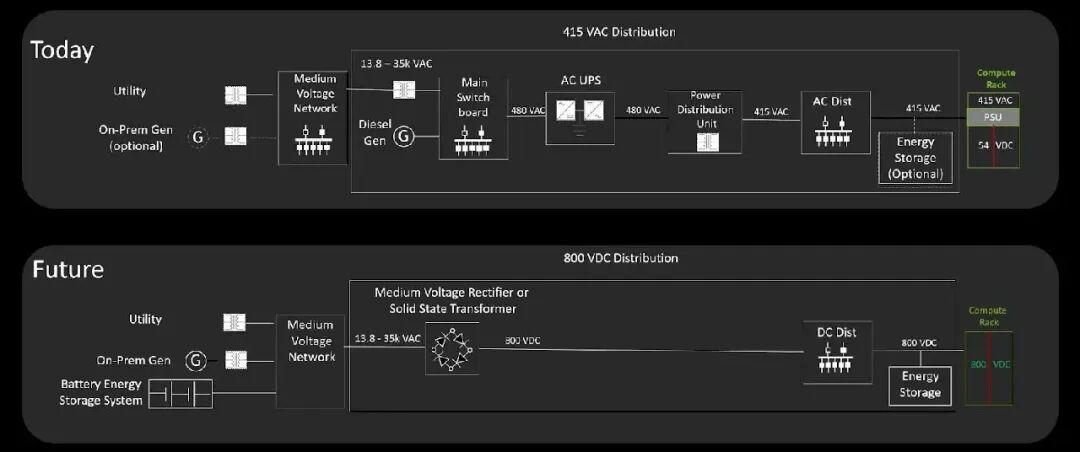

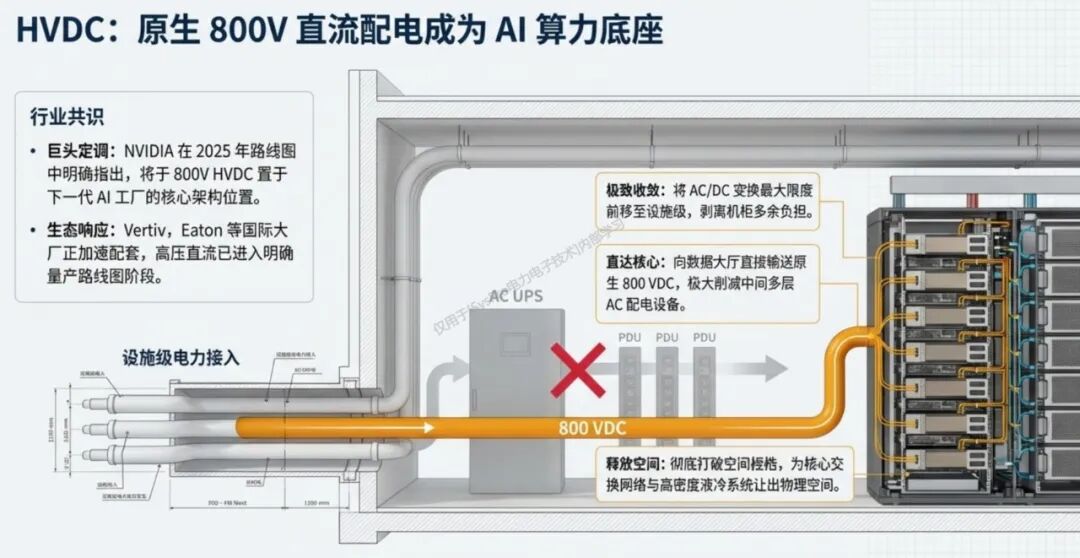

AI 機架功率越來越高，傳統低壓 AC 架構的弊端越來越明顯——轉換級數多、銅耗高、設備多、占地大、維護復雜。正如剛才我們說的，NVIDIA在2025 年明確：未來方向是把 AC/DC 轉換盡可能前移到設施級，形成原生的 800 VDC 配電，再把 800 VDC 送到數據大廳和機架，減少中間多層 AC 設備和多次變換。

圖片來源：SysPro

第二層：如果變成 HVDC，誰來當“核心電力節點”？

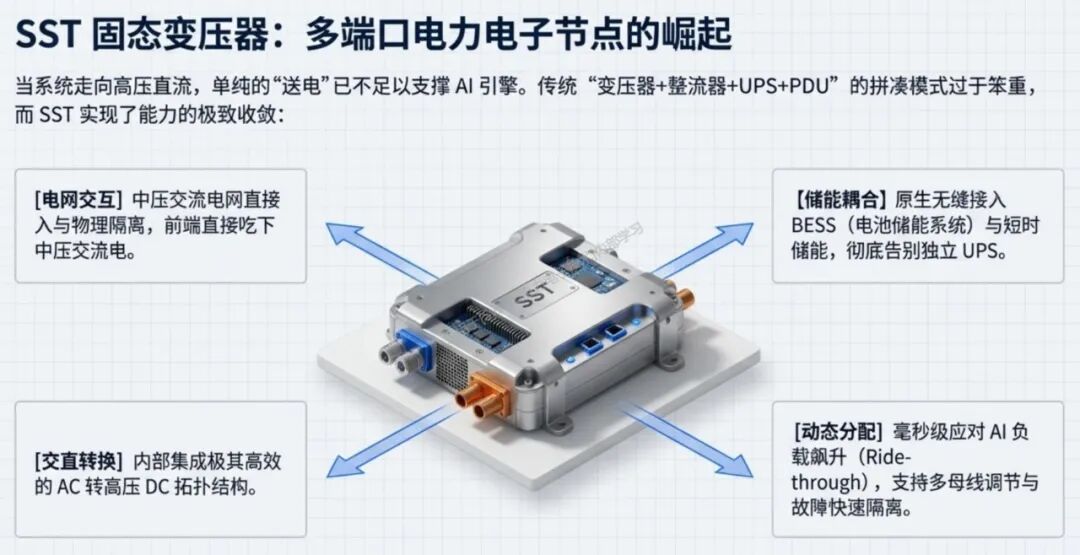

這就要提到SST/多端口電力電子節點了。因?yàn)橐坏┫到y(tǒng)走向高壓直流，供電鏈路不只是"送電"，還涉及：

中壓電網接入

AC 到高壓 DC 的變換

與 BESS/BBU/短時儲能的耦合

不同母線之間的 DC/DC 調節

不同負載的動態功率分配

快速擾動與 ride-through

故障隔離、限流、重構

圖片來源：SysPro

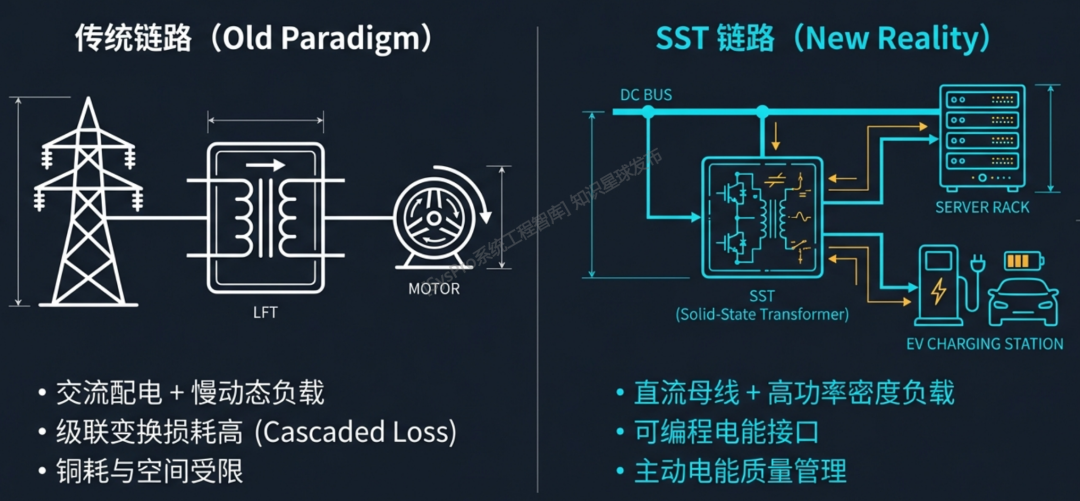

這些事，傳統"靜態變壓器 + 整流器 + UPS + PDU"拼起來也能做，但會比較笨重、級數多、耦合差。SST 的價值就在于，它把這些能力收斂成一個更"主動"的電力電子節點。觀察近一兩年這些廠商，他們的路線圖也一直把 SST/固態變電站定義為讓電網節點更靈活、更可控、更適應雙向能流和分布式資源的關鍵方向。

圖片來源：SysPro

所以，一句話總結下：今天行業里，HVDC 已經進入明確路線圖階段，SST 正在成為支撐更高級 HVDC 架構的關鍵演進方向。

|SysPro備注：之所以在開頭聊這兩個點，核心是想講明白HVDC和SST是協同并進的關系，是處在不同成熟度、不同部署邊界、不同系統層級上的兩種方向只有搞明白他們的基本概念和映射的核心問題，才能理解下面這些廠商在AI數據中心電力架構布局的目的。

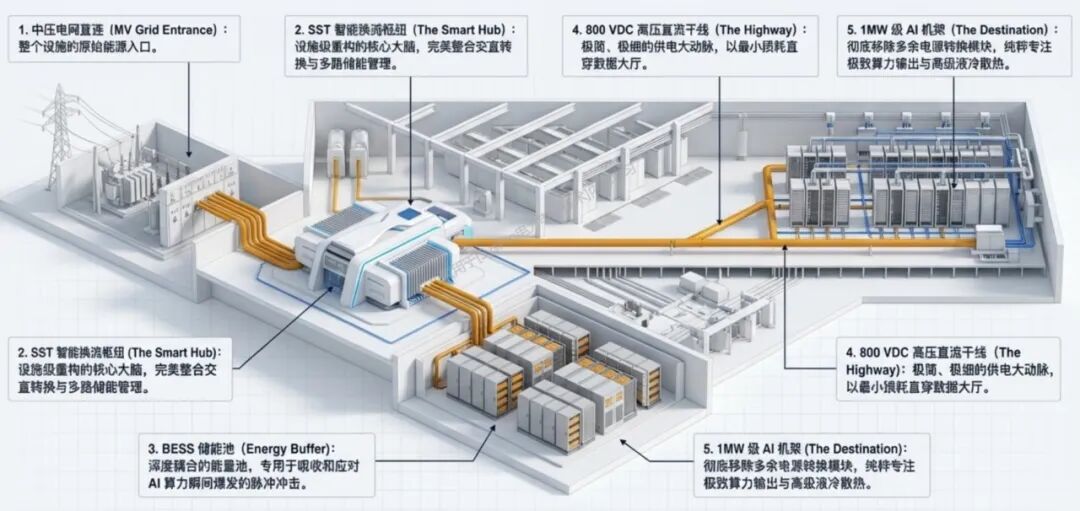

HVDC：決定整個數據中心以后主要用高壓直流來送電

SST：不只想把電送過去，還想讓這個供電節點能變壓、隔離、儲能耦合、雙向流動、動態調度、快速響應

圖片來源：SysPro

圖片來源：SysPro

以下內容知識星球中發布

03

四大供電路線核心定位與差異

(知識星球發布)

3.1 UPS 與 HVDC：成熟通用 vs 鏈路簡化

3.2 巴拿馬電源與 SST：高度集成 vs 網絡重構

圖片來源：SysPro

04

阿里 × 臺達：巴拿馬電源的落地價值

(知識星球發布)

4.1 阿里：適配超大規模園區建設需求

4.2 臺達：提供工程化系統交付方案

05

主流設施廠商的供電技術布局

(知識星球發布)

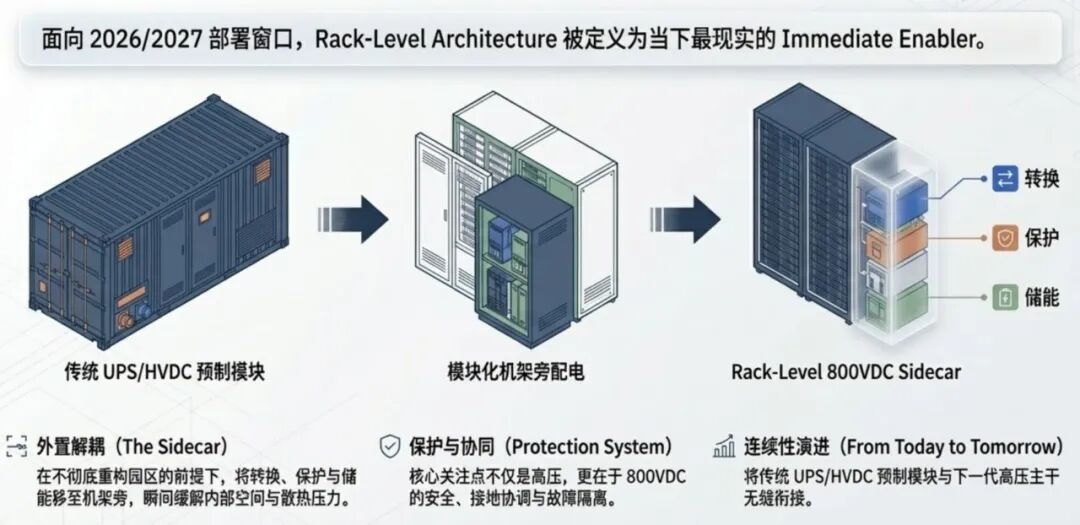

5.1 維諦 / 施耐德：推進 800VDC+Sidecar 路線

5.2 華為：打造彈性供電與模塊化基礎設施

圖片來源：SysPro

06

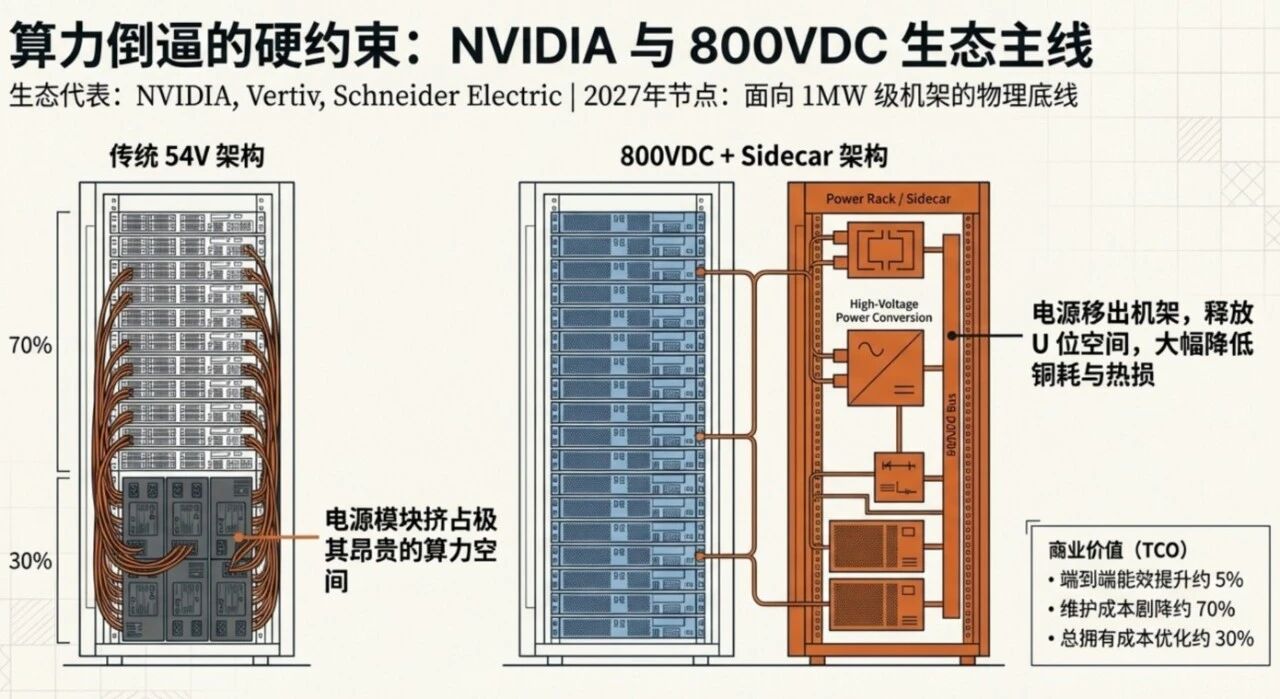

NVIDIA/OCP：800VDC 成為下一代機架主線

(知識星球發布)

6.1 54V 難以適配 MW 級高密機柜

6.2 優先落地機架級高壓直流方案

圖片來源：SysPro

07

SST：面向設施級的電力網絡重構

(知識星球發布)

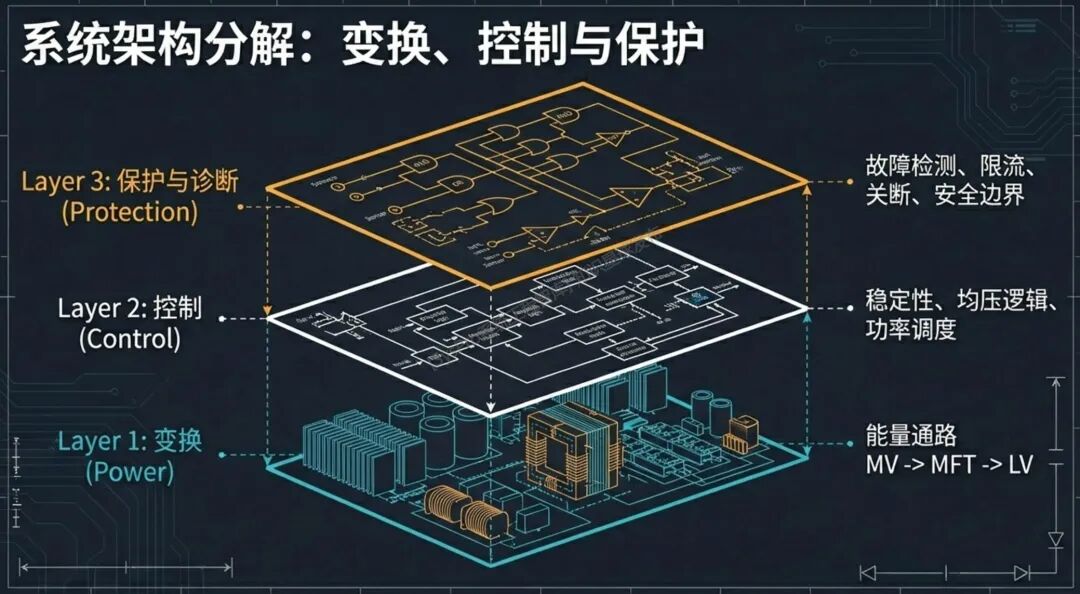

7.1 SST 不止是高效小型化變壓器

7.2 SST 屬于中長期重構方向

圖片來源：SysPro

08

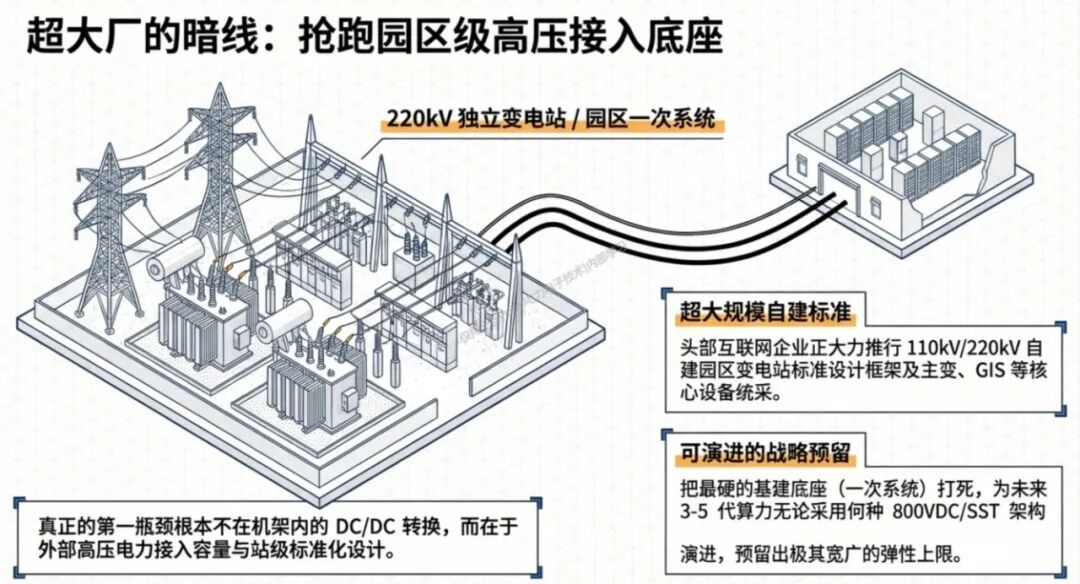

字節等超大規模客戶的電力布局

(知識星球發布)

8.1 前置布局園區級電力基礎設施

8.2 核心訴求：可演進的標準化

圖片來源：SysPro

09

工程路線選型思路與判斷方法

(知識星球發布)

9.1 按項目核心痛點選擇供電方案

9.2 重點關注供電能力的層級遷移

圖片來源：SysPro
