過去十年，工業系統的升級路徑幾乎都圍繞著同一個關鍵詞展開：效率。更高的開關頻率、更緊湊的板級布局、更高的功率密度，構成了新一代工業設備的基本特征。無論是新能源逆變器、伺服驅動系統，還是自動化產線，系統結構都在向高壓化與集成化并行推進。

光伏電壓從1500V向2000V探索，電動汽車平臺從400V邁向800V，PLC在繼電器大小的空間里集成浮點運算和PID調節?？梢钥吹?，電壓越高，安全邊界越險；密度越大，干擾路徑越多。在此情境下，隔離環節的穩固性更加受到重視。而其中的隔離電源，已成為近幾年廠商的必爭之地。

01電氣邊界的防護堤壩為何越筑越高？

工業控制系統的復雜性，往往體現在電氣邊界的細節之中。

一個典型的工業現場，往往是強電與弱電混合運行的環境：伺服電機、PLC、傳感器網絡同時工作，每個節點都需要穩定供電，且不能互相干擾。一旦隔離電源的輸出出現噪聲或瞬態失穩，其影響會像多米諾骨牌一樣，從控制回路蔓延到執行機構，甚至導致設備停機。

高壓側功率器件的快速開關會產生較大的共模瞬態電壓變化率。以PLC為例，瞬態浪涌電壓可達數千伏，這些高壓瞬態可能通過信號線或寄生路徑耦合至低壓控制側，干擾甚至損壞終端電子設備。在管理信號傳輸?shù)耐瑫r(shí)保持電氣隔離，是工業設計中的核心挑戰。

這種失穩風險具有隱蔽性，常規的靜態耐壓測試往往無法暴露，而干擾恰恰發生在動態高頻環境下。逆變器、電機驅動單元持續產生電磁沖擊，如果隔離電源的共模瞬態抗擾能力（CMTI）不足，長期運行中就可能出現隱性故障。

新能源領域

同樣的挑戰也存在于新能源領域。光伏與儲能系統的電壓平臺正從1500V向2000V演進，更高母線電壓意味著更高的功率密度，但安全挑戰同步升級。隔離電源既要防止觸電風險，又要保障設備穩定運行。與此同時，SiC碳化硅器件因高耐壓、高開關速度的優勢逐漸普及，但高頻開關帶來的電磁干擾問題也隨之凸顯。

半導體領域

而在半導體行業的ATE（自動化測試設備）領域，挑戰則體現在另一維度。測試設備對電源的“低紋波、低損耗、小尺寸”要求極為苛刻，空間受限的板卡布局、高精度的信號采集需求，使隔離電源成為決定測試系統性能的關鍵環節。

工業領域

與此同時，工業控制設備本身也在經歷變化。以PLC為例，當前的小型化PLC體積可能僅相當于一個繼電器，卻集成了高速計數、浮點數運算、PID調節等復雜功能。功能密度提升的同時，物理空間卻在壓縮，這意味著電源模塊必須更貼近負載布置，熱管理壓力隨之加大，長線驅動帶來的地電位差與耦合噪聲在復雜布線環境中不斷疊加。

歸納起來，上述場景痛點并非孤立存在，而是相互耦合、彼此疊加。無論是PLC、光伏逆變器、充電樁還是ATE設備，它們面臨的本質問題是一致的：如何在空間受限、電磁復雜的環境中，實現安全、可靠、高效的隔離供電。

02效率之外的新考題，隔離電源升級背后的多重推力

在理清工業現場的痛點之后，我們也會發現背后有一個共同的問題：當系統電壓越來越高、開關頻率越來越快、空間越來越緊湊，隔離電源該如何進化才能跟得上？

從工業自動化、通信基站到新能源汽車與測試設備，電氣隔離既是安全需求，也是系統穩定性的基礎。VMR的行業研究顯示，2024年全球隔離式DC-DC轉換器市場規模為118.9億美元，預計到2032年將達到300.8億美元，2026年至2032年的復合年增長率為12.30%。

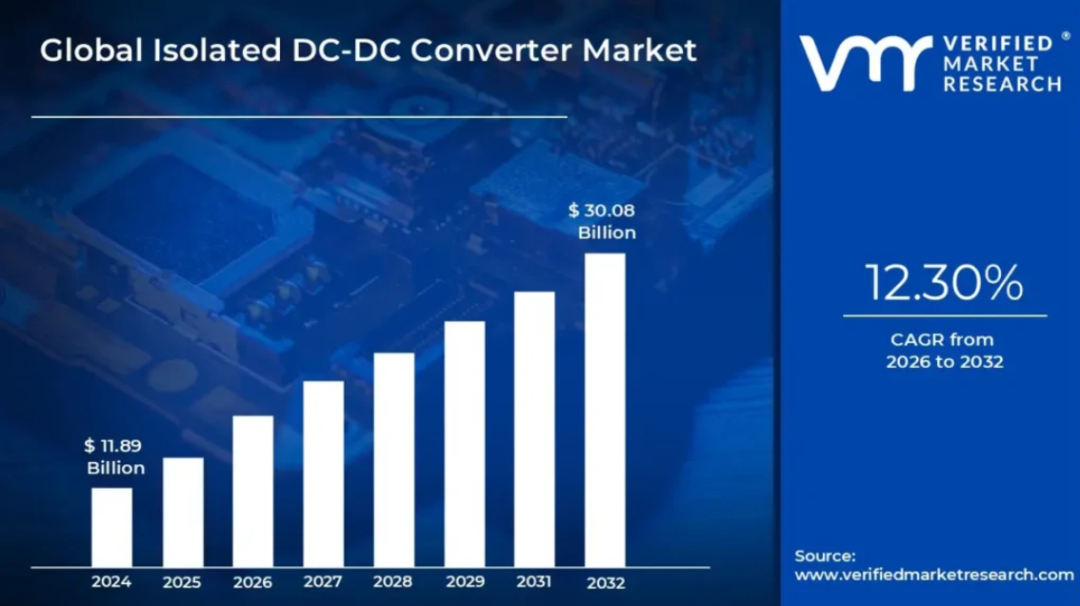

全球隔離式DC-DC轉換器市場規模（2024年—2032年）

這一增長反映了工業自動化、汽車電子和精密設備等多個行業對隔離電源強勁的需求。

一方面，在嚴苛的工廠環境中，隔離電源為敏感的控制系統、傳感器、執行器和機器人提供穩定可靠的電源，同時還能有效防止電噪聲、浪涌和故障。其固有的電路隔離能力有助于保障設備與人員安全，成為現代工業流程高效、精確和穩定運行不可或缺的組成部分。

另一方面，醫療、航空航天、工業和電信等行業要求采用電氣隔離來保護設備免受高電壓和干擾的損害。

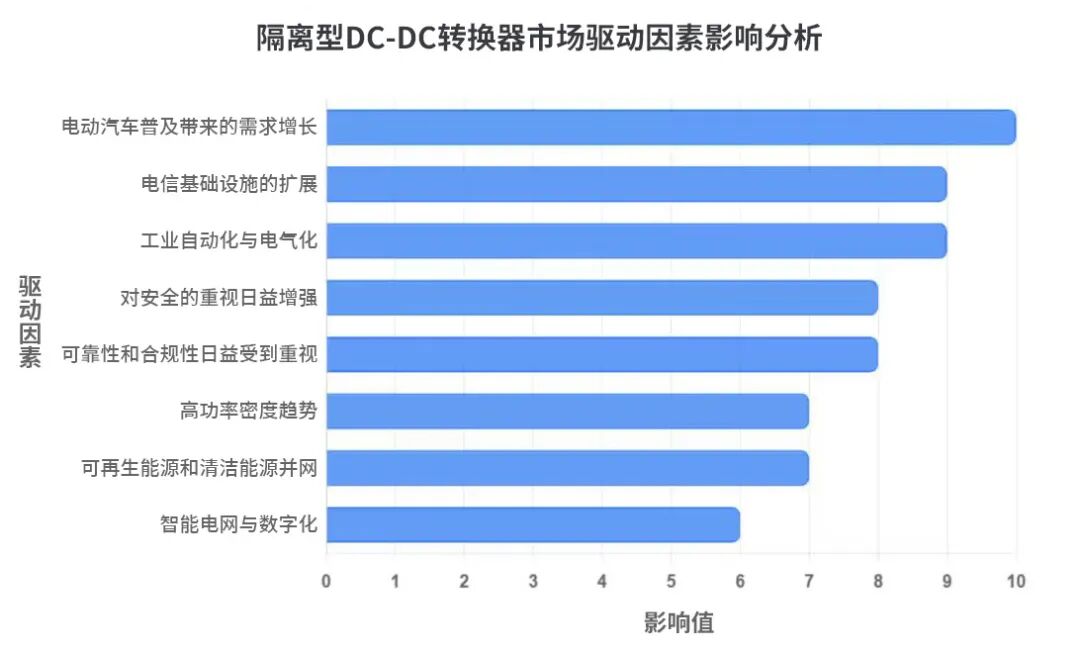

隔離型DC-DC轉換器市場驅動因素影響分析（圖源：VMR官網）

此外，小型化和高功率密度趨勢也在推動隔離電源技術向更高集成度發展。緊湊的控制板設計、貼近負載的隔離供電架構和更高的熱容管理要求，使得傳統大體積分立式模塊逐漸顯得難以滿足現代工程需求。這種技術趨勢使隔離電源從功能補充轉變?yōu)榧軜?gòu)關鍵組件。

隔離電源的技術趨勢同樣清晰可見。寬禁帶半導體（GaN、SiC）和高頻拓?fù)洌↙LC、反激式）推動了隔離電源在功率密度和效率上的提升，為提高抗干擾能力，隔離電源的模塊化與高度集成的設計正在成為主流，這意味著隔離電源將成為系統可靠性的保障節點。高頻拓?fù)渑浜霞勺儔浩骷夹g(shù)能夠在極小封裝體積內實現高絕緣和功率傳輸，為工業控制板提供可靠的隔離。

在數字化轉型趨勢下，隔離電源的可監控能力也是一個重要發展方向。集成數字控制接口能夠?qū)崟r(shí)反饋電壓、電流與溫度數據，使工程師能夠?qū)ο到y(tǒng)狀態進行實時監測、遠程調試和預測性維護，提高整體系統的可維護性和可靠性。

值得注意的是，工業應用中的隔離需求呈現明顯分層：

一類集中在控制側與柵極驅動側的小功率隔離供電，強調高隔離等級與抗共模干擾能力；

另一類則集中在板級電源架構中的中間總線轉換，強調高效率、高功率密度與熱管理能力。

兩種場景的技術關注點不同，卻共同構成現代工業系統的能量框架。

03同一條賽道，不同跑法，誰在定義隔離電源的競爭邏輯？

前文提到，工業應用中的隔離需求呈現明顯分層。這種需求分化，直接映射到供應商的技術路徑與產品定位上。隔離電源市場的競爭，并非簡單的品牌強弱之爭，而是不同技術路徑與系統需求之間的匹配問題。

從產業結構看，隔離電源供應商大致可分為三類：

第一類：深耕模擬與電源領域，產品覆蓋功率段廣，認證體系完整，安規與長期可靠性驗證流程成熟

在醫療設備、工業控制主板、軌道交通等對穩定性要求極高的場景中，標準化模塊具有天然優勢。其設計強調可靠性裕量與全球適配能力，對跨國設備制造商而言，成熟供應鏈和認證一致性往往比單一參數更重要。

第二類：圍繞高功率密度和中間總線架構構建產品體系的高功率模塊廠商

其優勢在于效率優化、熱管理設計以及模塊級系統化供電架構。在通信基站、數據中心、電源機架等場景中，功率密度與熱設計優先級更高。此類產品強調高效率運行與模塊化拼接能力，通過提高轉換效率來降低系統級散熱成本。

第三類：長期專注于高集成度電源方案，以MPS為代表

技術路徑與前述兩類有所不同，更傾向于在高度集成模塊內完成控制、驅動與磁件優化設計。通過內部集成變壓器與布局優化，可以在較小封裝內實現更高隔離等級，同時改善抗干擾能力。這種架構的價值在于系統級一致性，內部集成減少了外部繞制與布局差異帶來的性能波動，也有助于優化寄生電容路徑。在空間受限的工業控制板上，高集成隔離模塊更容易貼近負載部署，改善瞬態響應。MPS在這一方向上布局多年，其電源產品線一直強調高集成度與系統優化能力，近年來在工業隔離領域持續拓展產品矩陣，覆蓋從控制側供電到中間總線轉換的多個層級。

需要指出的是，這三類力量并非彼此替代，而是分別服務于不同層級需求：對跨國設備制造商而言，成熟標準化模塊意味著更低的驗證風險；對高功率系統架構而言，高效率模塊直接決定熱設計成本；而在新一代緊湊型工業控制設備中，高集成、小尺寸、強抗擾的方案更容易獲得工程優勢。

04MPS的隔離電源布局，如何分層回應工業供電難題

在上述產業背景下，MPS針對工業系統中不同電壓等級與功能層級的需求，推出了多款隔離電源產品，從低壓輔助供電到高壓驅動供電，形成了多維的產品矩陣。

MIE1W0505B

MIE1W0505B是一款隔離式穩壓DC-DC電源模塊，專為低壓輸入場景設計。它支持3V至5.5V輸入電壓范圍，輸出功率最高達1W，采用容性隔離技術實現反饋?zhàn)钄?，無需傳統光耦合器即可精確調節輸出電壓，且磁場抗擾能力極強。該模塊將功率MOSFET、變壓器和反饋電路集成于單芯片，極大簡化了設計，同時具備連續短路保護和過溫保護功能。其緊湊的SOIC-16寬體封裝適用于工業控制、信號隔離器供電（如RS485、CAN）等場景。

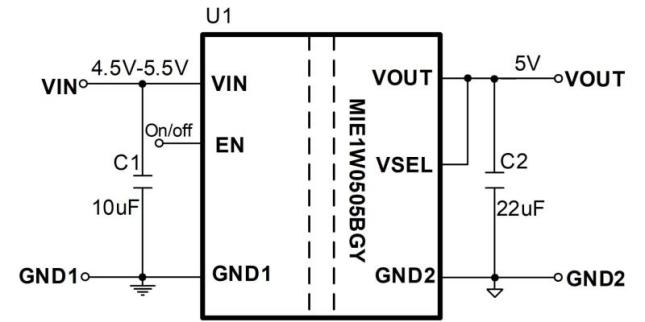

MIE1W0505B通用參考設計

MID1W2424A

MID1W2424A則是一款汽車級1.5W隔離式DC-DC電源模塊，在標準寬體SOIC-16封裝內實現了高達5kVrms增強型隔離耐壓，厚度僅2.65mm。其核心價值在于高集成度，將控制器、功率級、保護電路、變壓器及無源元件集成于單一封裝，大幅簡化了隔離偏置電源的設計。

與傳統SIP模塊相比，這種方案在縮小體積的同時提升了長期可靠性。器件支持24V輸入、1.5W輸出，工作結溫范圍 -40°C 至 150°C，集成過壓、過流、過溫保護及故障報告功能。軟開關拓?fù)涓纳屏薊MI性能，優化的抗干擾能力能有效阻斷共模噪聲向邏輯側的滲透，適用于SiC/IGBT柵極驅動供電、車載充電器偏置電源等場景。

MID1W2424A的通用參考設計如下，外圍BOM只需要幾個電容及兩個二極管即可：

HF107X系列

針對更高電壓需求，MPS推出的HF1070，則是集成1700V SiC功率管的隔離反激變換器。它采用第三代半導體技術，通過變頻設計實現超寬輸入電壓范圍內的高效率工作，支持輕載、QR和CCM模式。單芯片方案集成了豐富的保護功能，極大簡化了外圍電路，可節省散熱器并縮小電源尺寸。該產品適用于三相電表、工業變頻器、新能源輔助供電等需要高壓隔離的嚴苛場景。

可以看出，上述三款產品分別從低壓隔離、柵極驅動供電、高壓隔離反激三個維度切入，共同回應了現代工業系統對電氣安全、功率密度與能效的分層訴求。

低壓隔離

柵極驅動供電

高壓隔離反激

從控制側的小功率隔離，到高壓輔助供電，MPS的隔離電源方案正在形成覆蓋不同電壓等級的系統化布局。這些產品背后，是MPS在容性隔離、SiC集成等核心技術上的持續積累，為工業與汽車等領域提供了從低壓到高壓的完整選擇。

05結語

功率密度持續攀升的階段，守住電氣隔離的紅線就是守住整個系統的穩態。只有將防御屏障構筑在行業趨勢之前，工業的電氣堤壩才能始終牢固。這場關乎穩態的博弈將更多地集中在電源模塊這些底層物理屏障之上。誰能更早地理解并解決這些隱形的電氣挑戰，誰就能在復雜嚴酷的工業競技場中走得更遠。MPS這種由點及面的隔離電源布局，將會是支撐工業裝備向高壓化、智能化轉型的穩定性基石。
