在工業電力電子蓬勃發展的當下，設備性能與穩定性的要求愈發嚴格。三相電機驅動憑借其廣泛且深入的應用，滲透至各類關鍵場景。在工業生產領域，它助力精密加工實現高精度運作，推動自動化流水線高效運轉；于新能源領域，為光伏發電提供穩定動力支持，保障電動汽車充電過程安全可靠；在日常生活的暖通空調與電梯運行等場景中，同樣發揮著不可或缺的作用。三相電機的高效穩定驅動，已然成為保障整個系統可靠運行的核心要素。

專為三相電機驅動打造的芯片

數明半導體全新推出的 SiLM2087、SiLM2088、SiLM2089 高壓高速功率 MOSFET 和 IGBT 驅動芯片，是專為三相電機驅動應用量身定制的產品。該系列芯片依托專有的高壓集成電路（HVIC）和抗閂鎖互補金屬氧化物半導體（CMOS）技術，實現了單片式加固設計。這種獨特設計有效提升了芯片的穩定性和可靠性，使其兼具高耐壓、高速度、高兼容性等顯著優勢，能夠?yàn)楣I(yè)電力電子應用提供穩定、高效的功率管驅動保障，全方位賦能多元應用場景。

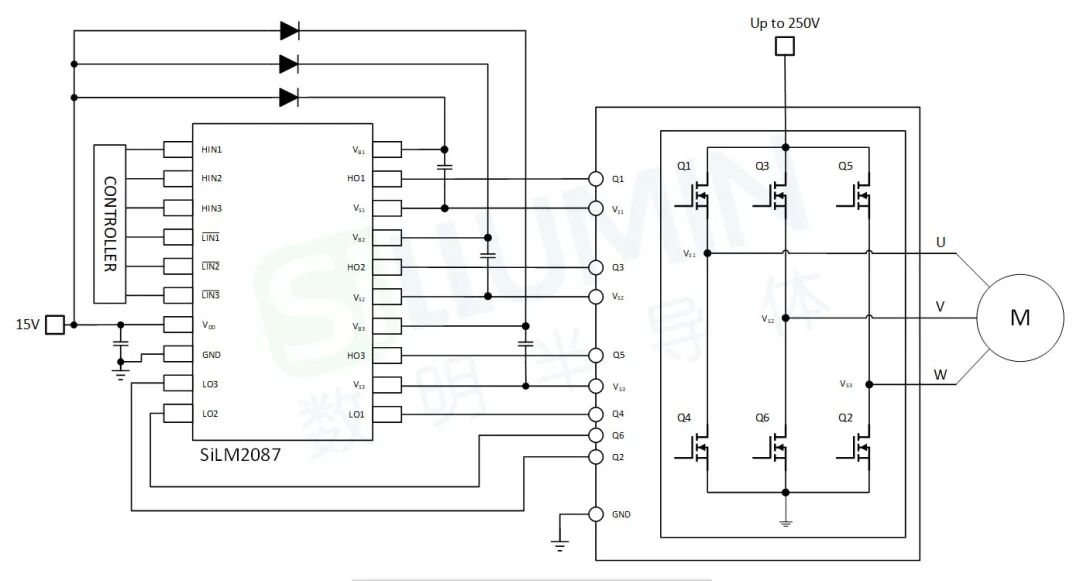

圖 1. SiLM2087典型應用框圖

圖 2. SiLM2088典型應用框圖

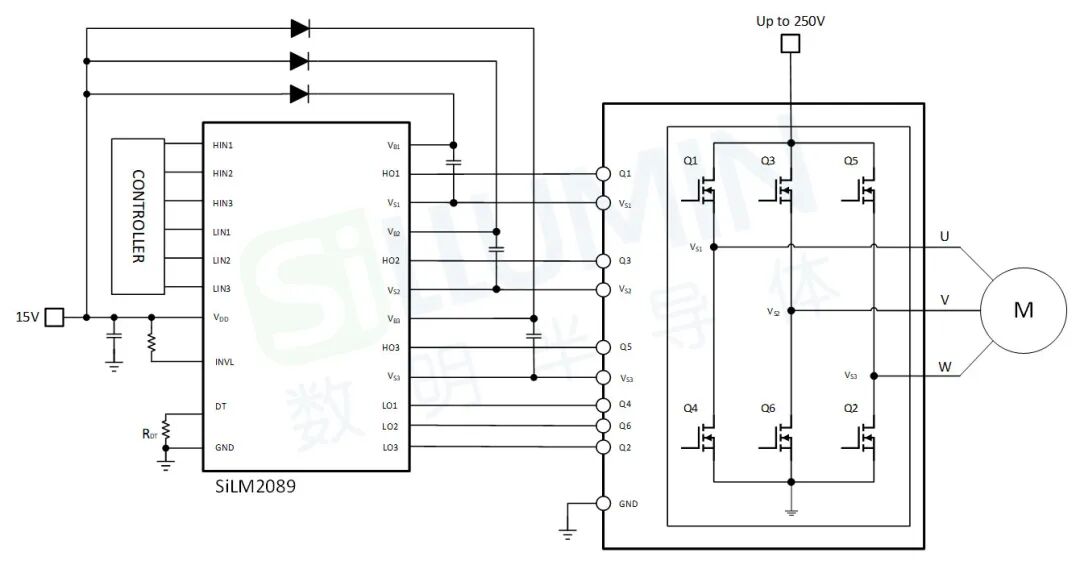

圖 3. SiLM2089典型應用框圖

強大功能，滿足多元需求

01高電壓與寬電源范圍

芯片具備強大的電壓適應能力，支持最高 200V 母線電壓，柵極驅動電源覆蓋 5V ~ 20V 的寬范圍。這一特性使其能夠輕松應對各種復雜電壓環境，為不同應用場景提供靈活適配的解決方案。

02高速輸出與低延遲

在輸出性能方面，SiLM2087/SiLM2088 輸出脈沖電流高達 1.5A，SiLM2089 輸出脈沖電流高達 1.8A，開關傳播延遲典型值僅 150ns。快速的輸出脈沖電流和低延遲特性確保了信號能夠快速、準確地傳輸，大幅提升了系統的響應速度，使三相電機能夠更及時、精準地執行控制指令。

03安全防護機制

該系列芯片配備了完善的安全防護機制，200ns 典型死區時間搭配交叉導通預防邏輯，從硬件層面有效規避橋臂直通風險。在高頻應用場景中，避免因橋臂直通導致的設備損壞和安全事故，為系統提供可靠的安全保障。

04卓越接口兼容性

芯片支持 3.3V、5V、15V 多種邏輯電平，可直接匹配標準 CMOS/LSTTL 輸出。同時，六路輸入通道匹配的傳播延遲確保了信號傳輸?shù)囊恢滦?，可大幅簡?a target="_blank">電路設計與調試流程。設計人員無需為不同邏輯電平的接口進行復雜的轉換設計，節省了開發時間與成本，提高了產品的開發效率。

特色型號，功能更出眾

01SiLM2089的獨特優勢

SiLM2089 在基礎功能之上，具備更多個性化設計。它支持低邊 LINx 輸入極性可選功能，極大提升了輸入邏輯的靈活性，能夠滿足不同用戶的個性化需求。此外，該芯片還具備可配置死區功能，通過外部電阻即可方便地配置高低邊輸出死區。這一功能可以有效優化系統效率，降低能耗，為用戶帶來更經濟、高效的使用體驗。

02封裝與工作環境適應性

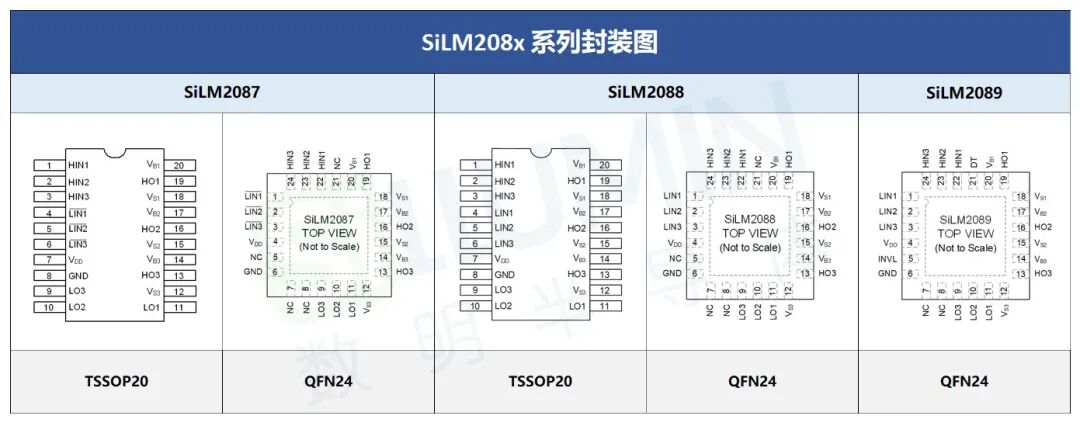

SiLM2089 提供 QFN24 封裝，SiLM2087/88 提供 TSSOP20、QFN24 兩種無鉛封裝選擇，不同封裝對應優化的功率耗散與熱阻特性，能夠適配不同散熱要求的應用場景。無論是散熱條件較好的大型設備，還是對散熱要求苛刻的小型精密儀器，都能找到合適的封裝形式。同時，芯片具備工業級寬溫工作范圍（-40℃ ~ 125℃），可確保在各類復雜工業環境中都能穩定運行，無懼惡劣條件挑戰。

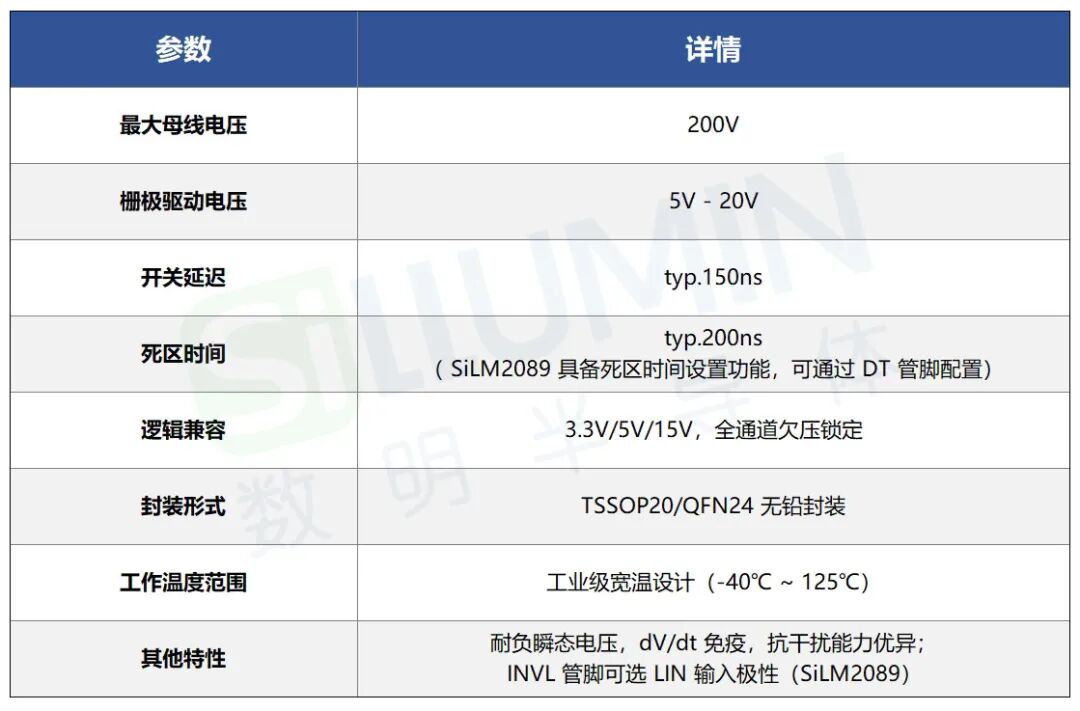

核心參數速覽
