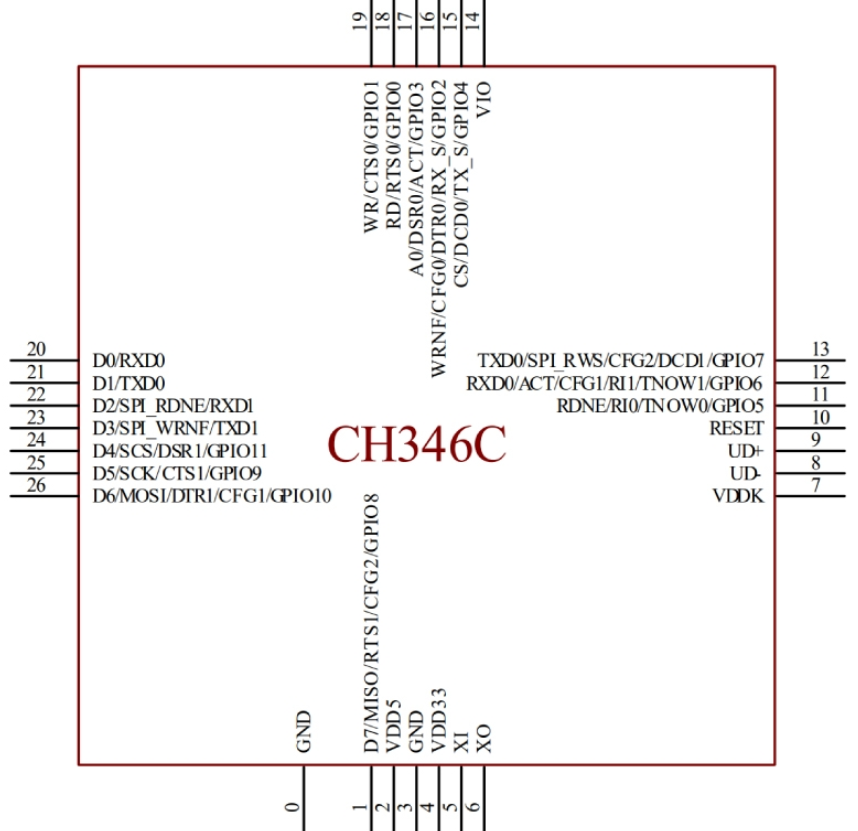

在半導體與嵌入式系統開發中，數據傳輸效率往往決定著整體系統的性能表現。針對FPGA、MCU及CPU等器件與USB主機之間的高速數據交互需求，高速USB轉接芯片提供了一條高效、穩定的連接路徑。以USB轉接芯片CH346為例，該芯片支持USB 2.0高速傳輸（480Mbps），可實現USB轉被動并口FIFO、USB轉被動SPI接口、USB轉雙異步串口等多種功能，廣泛適用于數據采集、設備升級、接口擴展等場景。

高速USB轉接芯片CH346在被動并口模式下，F(xiàn)IFO并口傳輸速率可達30M字節/秒以上，支持并口主機與USB主機之間的雙向數據透傳。該模式還擴展出一組3線異步串口，便于與外部控制信號協同工作。在被動SPI接口模式下，USB轉接芯片的SPI時鐘頻率最高支持40MHz，配合數據流控信號（SPI_RDNE、SPI_WRNF、SPI_RWS），可實現高速、穩定的數據交換，適合與FPGA等前端設備配合進行實時數據傳輸。

USB轉接芯片CH346支持雙異步串口模式，提供兩路高速全功能UART，兼容操作系統內置CDC類驅動程序，也可使用VCP廠商驅動實現更高傳輸效率。串口波特率最高支持15Mbps，USB轉接芯片內置大容量收發FIFO（接收8192字節、發送4096字節），并支持CTS/RTS硬件自動流控及RS485收發切換控制，適用于工業控制、設備調試及串口設備USB化升級等場景。
