一、項目背景與痛點分析

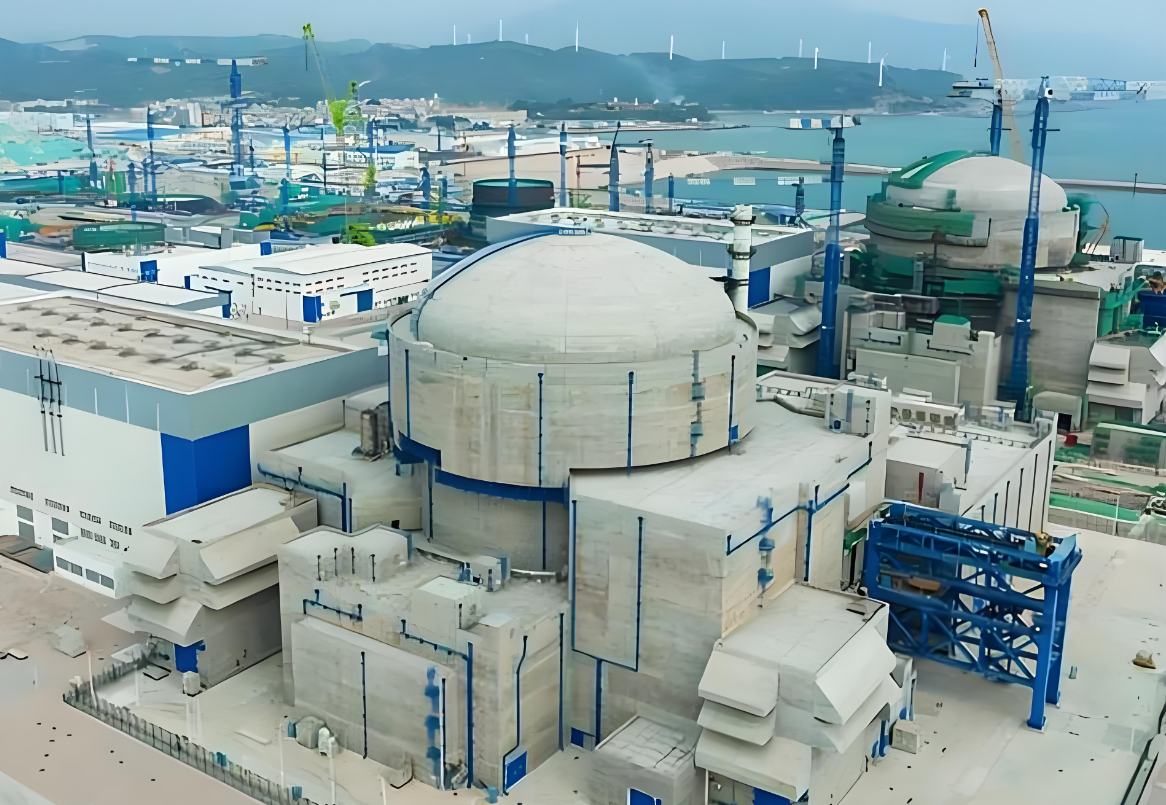

某核電站常規島及輔助廠房控制系統采用施耐德 M340 PLC，負責循環水系統、冷卻通風、壓縮空氣、消防水泵等關鍵輔助設備控制。該 PLC 僅支持串口通信，無以太網接口，原有架構無法接入核電站工業安全網絡，運行參數只能本地查看。

核電站對高可靠、高安全、可追溯、遠程監控要求極高，傳統串口通信速率低、抗干擾弱、擴展性差，無法滿足遠程狀態監測、故障預警、歷史數據歸檔與安全審計需求，制約電站數字化運維與智能化管理。

二、解決方案：引入 YC8000-SC 以太網通訊處理器

為滿足核電站高安全等級、高穩定性、長壽命運行要求，項目采用遠創智控 YC8000-SC 工業級以太網通訊模塊，專為施耐德 M340 PLC 設計，實現 Modbus RTU 轉 ModbusTCP 穩定通信，無縫接入核電站安全工業以太網。

模塊核心功能：

·品牌：遠創智控

·型號：YC8000-SC

·協議：Modbus RTU ?ModbusTCP

·接口：RS485/RS232 + RJ45 10/100Mbps

·適配：施耐德 M340/M200/M218/M241/M251

·多主機：最多 6 臺上位機并發訪問

·特性：WEB 配置、斷線重連、數據緩存、冗余兼容、抗電磁干擾

·工業級：寬溫、高隔離、高可靠性，滿足核電站輔助系統環境要求

三、系統架構與通訊拓?fù)?/p>

YC8000-SC 模塊通過 RS485 與施耐德 M340 PLC 串口連接，以太網口接入核電站工業安全以太網交換機，分別連接機組中控室上位機監控平臺與現場國產研華 WISE-5310 國產觸摸屏，實現控制、本地操作、遠程監控三層安全架構。

通訊拓?fù)洌?/p>

[施耐德 M340 PLC] ?[YC8000-SC 模塊] ?[核電站安全以太網交換機]

[中控室上位機] & [現場國產觸摸屏]

所有數據雙向同步、權限分級管理、操作記錄全留存，符合核電站安全運行規范。

四、實施過程與關鍵技術細節

1.硬件連接

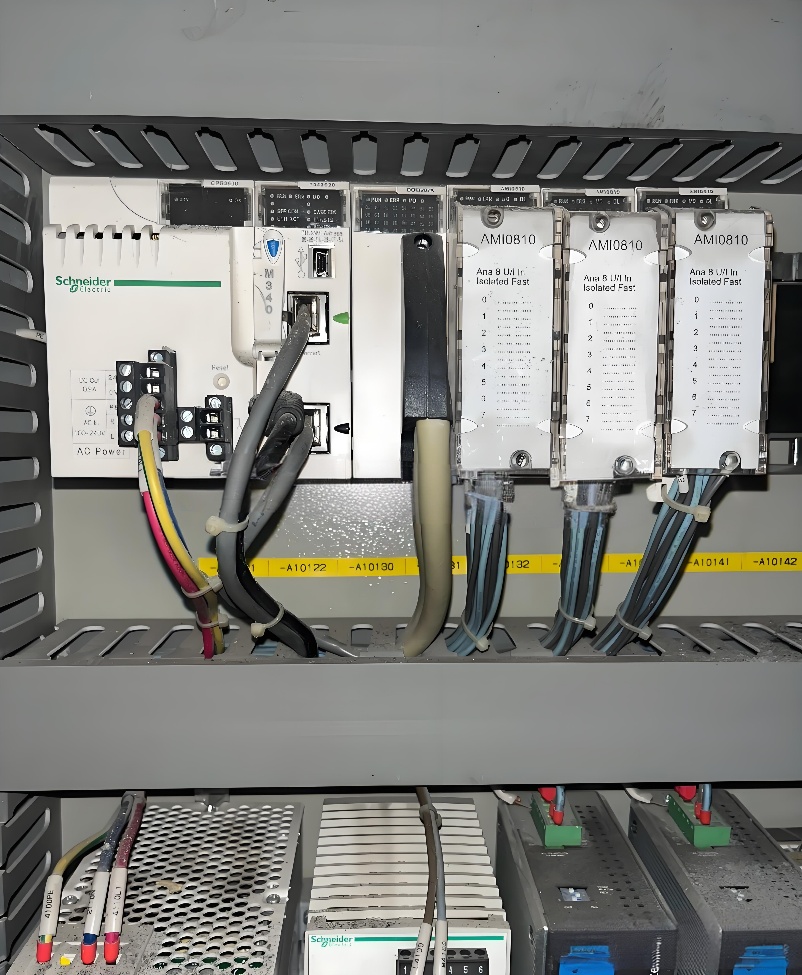

·YC8000-SC 模塊RS485 接口與 M340 PLC SL2 串口隔離連接；

·模塊 RJ45 口接入核電站安全以太網，與上位機、國產觸摸屏同一安全網段；

·觸摸屏采用加固安裝、防誤觸設計，滿足電站現場安全操作要求。

2.參數配置

·WEB 界面配置串口參數與 PLC 完全一致，設置通信超時與重連機制；

·配置 ModbusTCP 設備地址、寄存器映射、訪問白名單與安全權限；

·上位機配置實時監控、歷史曲線、事件報警、操作日志；

·國產觸摸屏組態主畫面、參數監視、手動控制、報警提示界面。

3.通訊測試與調試

·專業調試工具驗證數據讀寫精度、響應速度、長期穩定性；

·測試循環水流量、水箱液位、風機狀態、泵運行信號采集；

·模擬故障報警、權限切換、遠程指令下發，驗證聯鎖可靠動作；

·電磁兼容與抗干擾測試，確保在電站復雜電磁環境下通信零中斷。

五、應用效果與價值體現

1.運行高度可靠：以太網架構穩定抗干擾，滿足核電站 24 小時不間斷運行。

2.安全監控全面：實時監測輔助系統關鍵參數，異?？焖賵?bào)警，保障機組安全。

3.運維高效智能：中控室遠程監控、診斷、調參，減少現場作業。

4.數據合規可追溯：全量數據存儲、事件記錄可查，滿足核電安全審計要求。

5.國產自主可控：采用國產觸摸屏，系統安全可控、適配性強、維護便捷。

六、總結與展望

YC8000-SC 以太網模塊成功解決施耐德 M340 PLC 無以太網接口、無法接入核電安全網絡的痛點，配合國產觸摸屏實現本地安全操作與遠程集中監控一體化，大幅提升核電站輔助系統運行可靠性、安全性與智能化水平，為核電數字化、自主可控改造提供成熟可靠方案。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
