一、行業痛點與解決方案概述

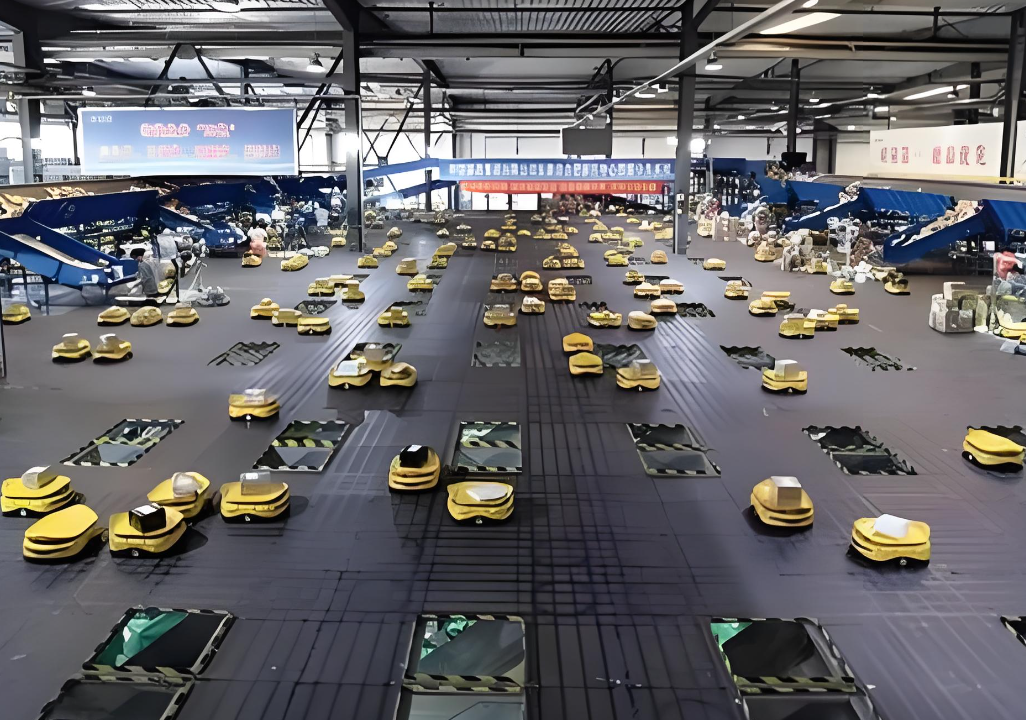

在物流行業智能化升級的浪潮中，快遞分揀中心的自動化監控與高效管理需求日益增長。傳統工業控制中廣泛應用的西門子 S7-300 PLC，其原生接口僅支持 /MPI 通信，無標準以太網接口，這一硬件局限在構建分揀中心分布式監控系統時，引發了遠程運維困難、多分揀節點組網復雜、上位機軟件適配性差、分揀數據傳輸滯后等一系列問題。

為解決這一痛點，本案例采用遠創智控自主研發的 MPI-ETH-YC01以太網通訊處理器，實現西門子 S7-300 PLC 與上位機系統的以太網通信連接。該方案在保留 PLC 原有分揀控制邏輯功能的基礎上，賦予其標準以太網通信能力，大幅提升了快遞分揀系統的可擴展性、數據傳輸效率與遠程管理便捷性。

二、系統架構設計

硬件組成

1.主控制器：西門子 S7-300 PLC

o功能：負責快遞分揀設備的運行狀態采集、分揀路徑邏輯運算、輸送設備啟停與調速控制

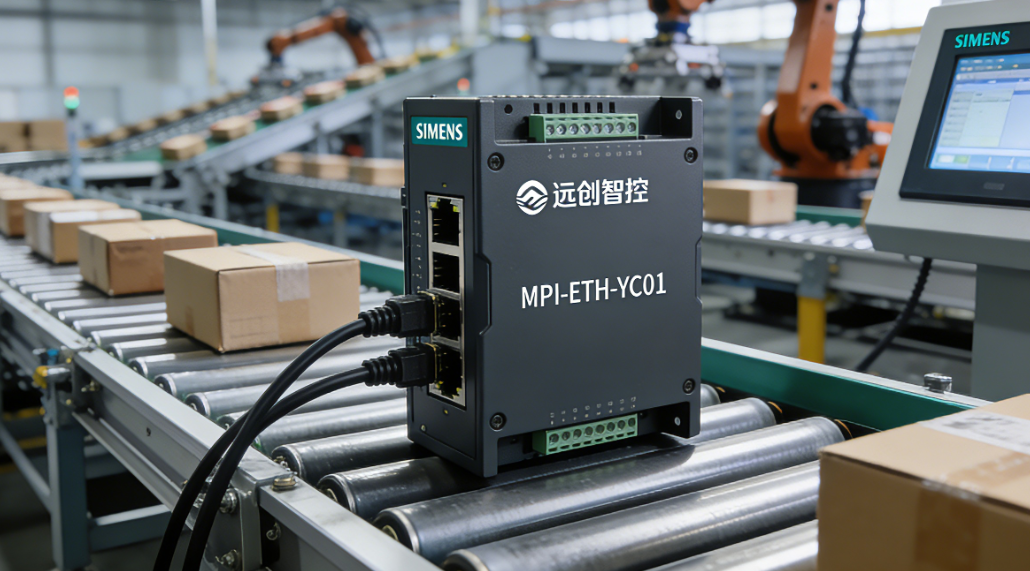

2.以太網通訊處理器：遠創智控MPI-ETH-YC01以太網通訊處理器

o功能：將 PLC 的 /MPI 接口轉換為標準以太網接口，支持 ModbusTCP 協議，實現分揀數據高速傳輸

3.觸摸屏：昆侖通態 TPC1071Gi

o功能：本地人機交互界面，實現分揀線運行參數實時顯示、分揀任務手動調度、設備故障本地預警

三、網絡拓撲結構

（同原文檔拓撲結構適配場景調整，核心為 PLC 通過 MPI-ETH-YC01 模塊接入局域網，分別連接上位機監控系統與本地昆侖通態觸摸屏，分揀各節點傳感器、執行器與 PLC 信號交互）

四、模塊配置步驟

1. 物理連接

·將 MPI-ETH-YC01 以太網通訊模塊的接口通過屏蔽雙絞線連接到 S7-300 PLC的端口

·使用標準 RJ45 六類網線將 MPI-ETH-YC01 模塊的以太網接口連接到分揀中心工業局域網交換機

2. 網絡參數配置

·通過串口調試助手或 Web 界面訪問模塊配置頁面

·設置模塊 IP 地址 (192.168.2.200)、子網掩碼 (255.255.255.0) 和網關地址，適配分揀中心工業網絡段

·配置通信參數：波特率 (19200bps)、數據位 (8 位)、停止位 (1 位)、無校驗，匹配快遞分揀高速數據傳輸需求

3. 功能測試

·使用 Modbus 調試工具 (如 Modbus Poll) 測試與模塊的通信連接，驗證分揀數據交互穩定性

·模擬分揀任務，驗證 PLC 與模塊間的指令讀寫、數據上傳功能是否正常

·連續運行測試，檢查模塊狀態指示燈、網絡連接指示燈是否正常工作，無斷連、閃爍異常

五、系統功能實現

數據采集與監測

系統通過各類傳感器與編碼器實時采集快遞分揀中心的運行參數，包括：

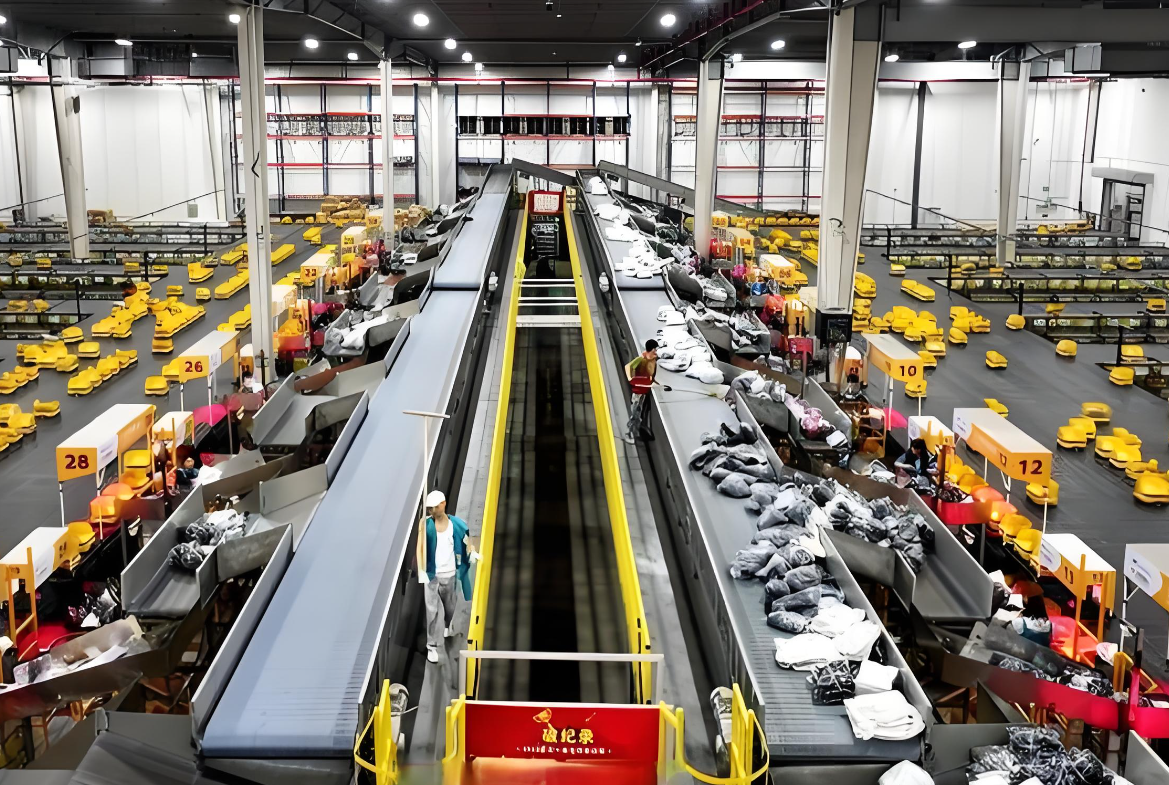

·分揀線輸送皮帶運行速度、啟停狀態

·掃碼設備識別成功率、快遞件流量數據

·分揀格口到位信號、格口滿箱預警狀態

·電機運行電流、設備故障報警信號

采集到的數據通過 PLC 的 AI/AO、DI/DO 模塊輸入，經 MPI-ETH-YC01 以太網通訊處理器轉換為 ModbusTCP 協議格式，實時上傳至上位機監控系統和本地昆侖通態觸摸屏顯示，實現分揀過程全數據可視化。

六、遠程監控與管理

上位機監控系統通過以太網與 MPI-ETH-YC01 以太網模塊通信，結合快遞分揀業務需求，實現以下遠程管理功能：

·分揀線實時運行數據顯示與歷史分揀數據查詢、追溯

·各分揀設備運行狀態監控與故障精準報警、定位

·分揀速度、分揀路徑等控制參數遠程設置與動態調整

·分揀效率、設備稼動率等數據統計分析與報表自動生成

·物流管理移動端遠程訪問分揀狀態，實現異地調度

昆侖通態觸摸屏作為分揀中心本地監控界面，提供與上位機聯動的監控與操作功能，方便現場運維人員進行設備日常巡檢、緊急故障處理與手動分揀調度。

七、實施效果

1.通信穩定性：MPI-ETH-YC01 以太網通訊處理器提供了高可靠的以太網通信連接，通信丟包率低于 0.1%，確保了快遞分揀高速運轉下數據傳輸?shù)膶崟r性和準確性，無分揀指令延遲、數據漏傳問題。

2.系統擴展性：通過以太網接口，系統輕松接入物流企業工業局域網，支持分揀中心、物流管理中心等多部門多用戶同時訪問監控系統，方便管理人員隨時隨地掌握分揀作業情況。

3.運維效率提升：遠程監控與故障精準報警功能，大幅減少了人工巡檢頻次，故障定位從原來的人工排查 1.5 小時縮短至 15 分鐘，平均故障處理時間顯著降低，提升分揀線稼動率。

4.分揀效率提升：自動化控制與精準參數調控，實現了快遞分揀的智能化調度，相比傳統半人工分揀控制方式，分揀效率提升 25-30%，有效解決分揀高峰期的件流積壓問題。

八、總結與展望

本案例成功展示了遠創智控 MPI-ETH-YC01 以太網通訊模塊在快遞分揀中心監控系統中的應用價值。通過該模塊，成功解決了西門子 S7-300 PLC 缺乏以太網接口的問題，實現了 PLC 與上位機系統的高速、穩定通信連接。系統投入使用后，顯著提升了快遞分揀中心的自動化管理水平和分揀作業效率，降低了運維成本，為物流行業智能化、自動化發展提供了切實可行的硬件與方案支持。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
