在能源焦慮和“雙碳”目標的雙重壓力下，全球科技產業正在經歷一場前所未有的“能效革命”。從AI數據中心、5G基站，到新能源汽車OBC/車載充電機，再到儲能與工業電源，所有系統都被同一個指標“掐住咽喉”——電源轉換效率。

傳統以硅器件和橋式整流為核心的電源方案，就像一頭難以馴服的“電老虎”——在一次次能量轉換中把寶貴的電能變成熱量白白散掉。而第三代半導體SiC（碳化硅）的成熟量產，則為高功率系統裝上了一顆真正意義上的“綠色心臟”。

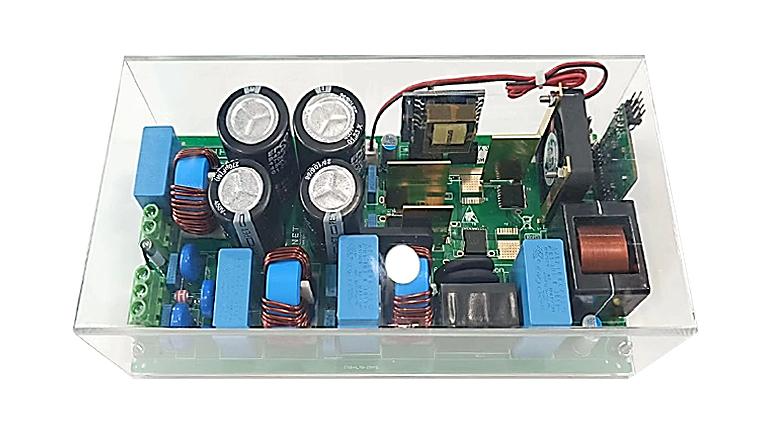

在這樣的背景下，安富利基于英飛凌CoolSiC打造了一套3.3 kW高功率密度雙向PFC解決方案，它的最高效率可達99.2%，功率密度約72 W/in3，專為下一代高能效應用而生。

圖騰柱PFC+SiC：高效能的“黃金搭檔”

這款解決方案的核心，是一款無橋圖騰柱（Bridgeless Totem-Pole）功率因子校正器（PFC）拓?fù)浣Y(jié)構。

為什么選擇圖騰柱PFC？

圖騰柱PFC是實現高效率和高功率密度的理想拓?fù)?。與傳統升壓PFC不同，圖騰柱架構取消了整流橋，直接由高低橋臂開關管完成整流與升壓——少了整流橋一整串二極管電壓降，也就騰出了寶貴的效率空間，這是該系統能沖到99.22%峰值效率的首要前提。

圖騰柱PFC效率突破99%，除了拓?fù)鋬?yōu)化，開關器件選型也至關重要，SiC是目前主流的高性能選擇。

本方案采用英飛凌CoolSiC MOSFET用于高速橋臂以及CoolMOS超接合面功率MOSFET用于低速橋臂，實現同步整流與損耗優化。在高頻工作下，有效降低導通損耗與反向恢復損耗，從而更好地將“結構優勢”轉化為“系統效率”。

效率突破99%，靠的不只是功率器件，更是系統智慧

僅有優秀的功率級還不夠，還需要一個足夠聰明的大腦。該系統的控制核心選用了英飛凌XMC 1404（Cortex-M0內核），實現全數字閉環控制與模式管理。在控制策略上，采用CCM連續導通模式+占空比前饋（DFF）算法，在65 kHz以上的開關頻率下，仍能保持良好的動態響應和低紋波表現。

面對高壓、高功率、高dv/dt的工作環境，可靠性是電源工程的底線。為此，該方案構建了從輸入端到控制端的完整安全閉環機制“防雷浪涌→上電限流→MCU智能過壓/過流保護”三級保護架構。

系統還配備了輔助電源板，使用英飛凌第二代控制器ICE5QSAG的準諧振反激電路，無需Snubber吸收回路，提高效率。

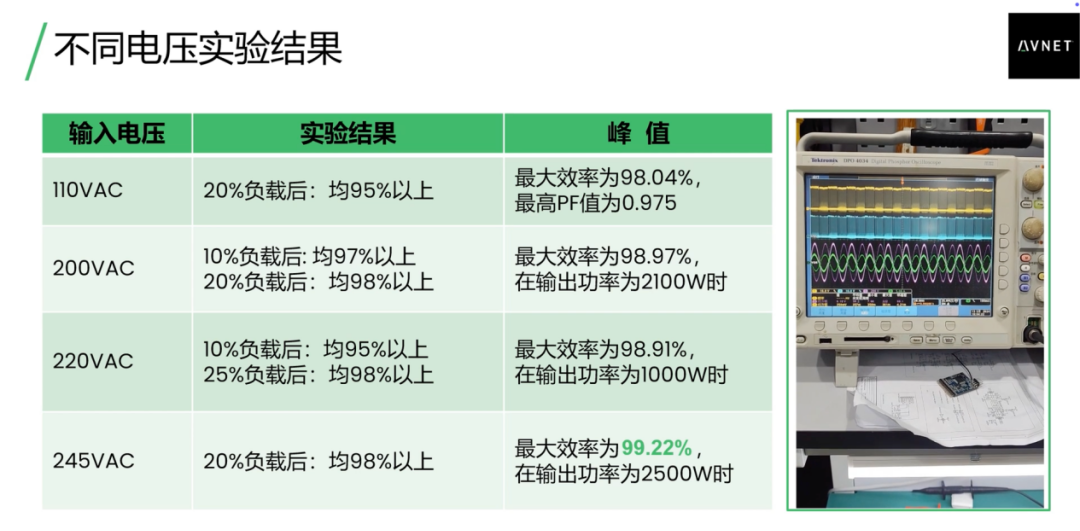

實測結果顯示，當功率超過200W之后，在200V、220V、245V三種電壓輸入條件下，PFC效率都在97%以上。并在245V AC條件下實現99.22%的效率峰值，達到行業領先的能效表現。

這種高效率系統不僅依賴主動器件，被動元件的品質同樣決定能效和長期可靠性。因此，在防涌流設計中選用了Panasonic和TDK的高性能器件，以確保低損耗、低溫升與更長壽命。

憑借其超高效率、雙向能力以及緊湊小巧的外型，該解決方案成為多個高增長領域的“核心動力”：電信、服務器電源、太陽能逆變器、儲能、工業電源、充電樁、電池化成、充電器/電動車充電器、電動交通等大部分需要“把電變成更有價值的電”的場景，都適用。

結語

當能效跨過99%這一臨界點，改變的不僅是datasheet上的一串?dāng)?shù)字，而是整條產業鏈的思維方式。未來，我們相信：電源將不再是“被動供能模塊”；而是能源調度、功率交互與系統智能化的主動角色。是時候告別高損耗、大體積的“舊時代”了。擁抱SiC，就是在擁抱一個更清潔、更智能、更有韌性的能源未來。
