上位機：

“上位”指的是在控制層級中處于較高、更接近用戶的計算機。 通常是一臺通用計算機，如工控機、PC、筆記本電腦或高性能服務器。 特點：擁有強大的計算能力、豐富的操作系統(如 Windows, Linux)、大容量存儲、圖形化顯示界面和多樣的輸入輸出方式(鍵盤、鼠標、網絡)。 主要任務：負責監控、管理、數據分析和復雜決策。它為操作人員提供人機交互界面。

下位機：

“下位”指的是直接連接和控制設備、處于底層的控制器。 通常是嵌入式設備，如單片機(如STM32)、PLC、微控制器、工控模塊等。 特點：資源有限(主頻低、內存小)，通常運行裸機程序或實時操作系統，直接與傳感器、執行器打交道。 主要任務：負責實時控制、信號采集、邏輯判斷和驅動執行。它確?？刂迫蝿盏募皶r性和確定性。

上位機與下位機的關系，就像大腦(上位機)和脊髓/條件反射(下位機)的關系：

大腦：處理復雜的思考、學習、視覺識別和長期規劃(對應上位機的復雜算法)。 脊髓/反射：處理即時反應，如手碰到燙的東西立刻縮回(對應下位機的實時控制和簡單邏輯)。

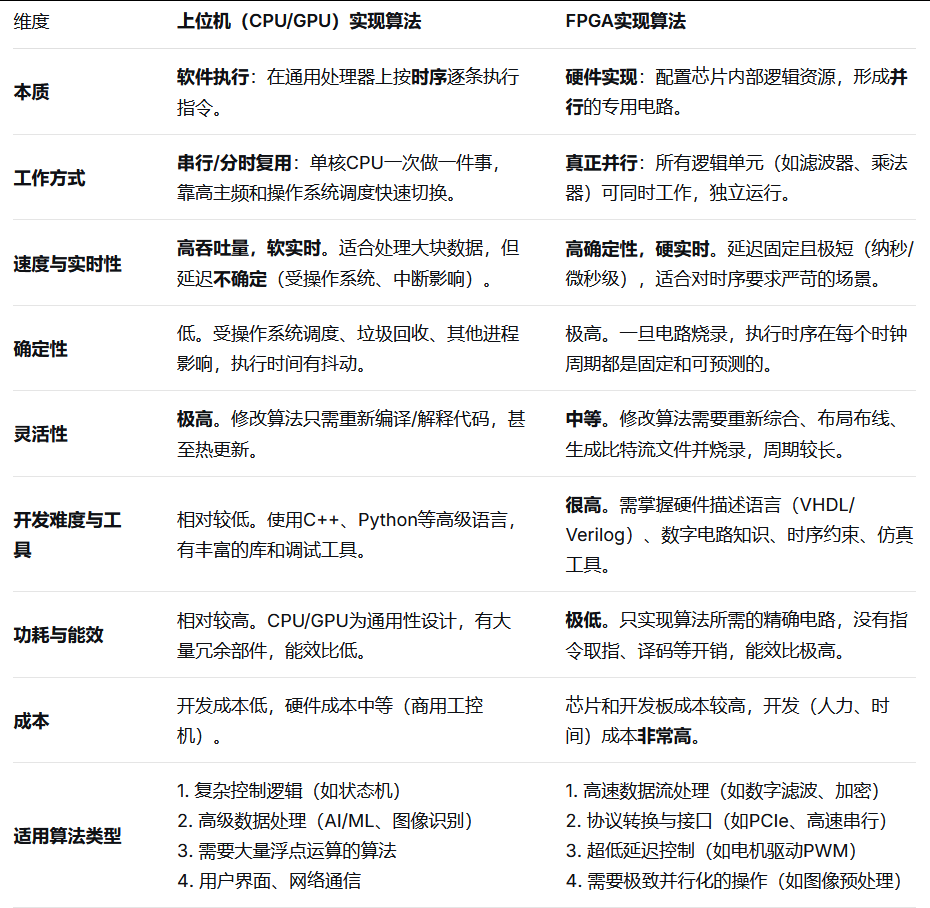

上位機和FPGA實現算法的區別

深入理解與比喻

比喻一：廚房做菜

上位機(CPU)：像一個全能大廚。他只有一個灶臺(CPU核心)，但技能全面、菜譜(軟件)豐富。做一桌菜時，他得一道一道做(串行)，或者非?？斓卦趲椎啦酥g切換(分時復用)。換菜譜很容易，但無法同時開炒十盤菜。

FPGA：像一個高度定制化的廚房流水線。里面固定安裝了煎炸、蒸煮、切配等十幾個專用設備(硬件邏輯單元)。所有設備可以同時啟動，瞬間產出所有菜品，速度極快且時間固定。但如果你想改做西餐，就需要重新改造廚房(重新設計電路)，非常麻煩。

比喻二：交通系統

上位機(CPU)：像一輛超級跑車在一條車道上行駛。通過不斷提高引擎轉速(提升主頻)和讓司機反應神速(優化算法)，可以跑得很快。但如果任務多，就需要來回跑(調度)。

FPGA：像為特定城市修建的專用立體交通網絡。有幾十條并行的車道、專用高架橋和隧道。所有車輛(數據流)可以同時、無阻塞地到達目的地，效率極高，但網絡一旦建成很難修改。

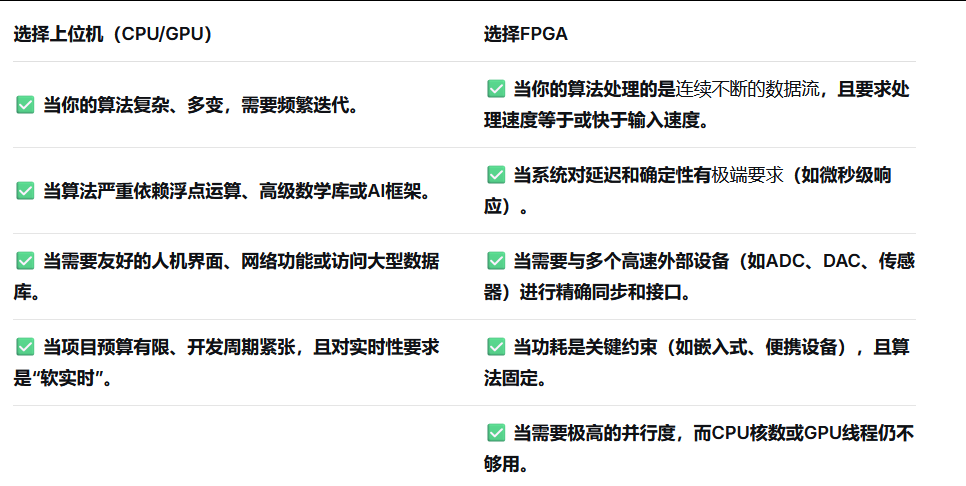

典型應用場景對比

假設一個 “工業相機高速檢測系統” 的算法流程：

圖像采集：相機輸出高速原始數據流。 圖像預處理：校正、去噪、濾波、二值化。 特征提取：找出邊緣、測量尺寸。 缺陷判斷：基于規則或AI模型判斷OK/NG。 結果上報與顯示。

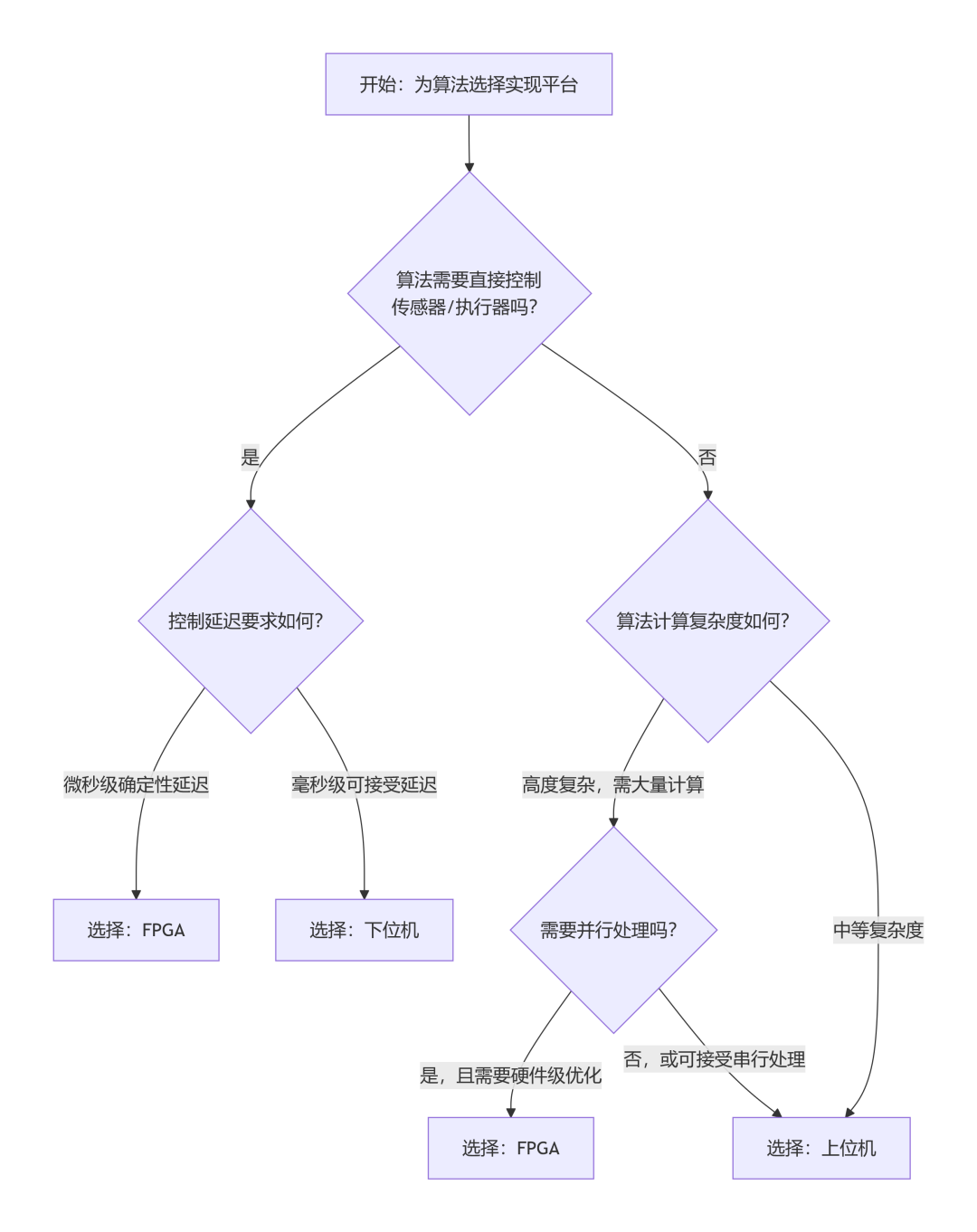

如何分配任務?

FPGA 負責：

步驟1& 2： FPGA直接連接相機傳感器，以像素時鐘實時接收數據流。它可以設計一個 “硬件流水線” ：第一級做校正，第二級做濾波，第三級做二值化……所有操作在數據流過時并行完成，延遲僅幾個時鐘周期。這是FPGA的絕對優勢領域。

上位機(CPU/GPU)負責：

步驟4： 將FPGA預處理好的二值化圖像或特征數據讀入內存。運行復雜的AI推理模型(如CNN)，判斷是否存在復雜缺陷。 步驟5： 將最終結果存入數據庫、生成報表、在UI界面上顯示并控制報警器。這是CPU的強項。

步驟3(特征提取)： 這是一個設計權衡點。 簡單特征(如找連通域、計算面積)可以放在FPGA里做，速度更快。 復雜特征(如形狀匹配、紋理分析)可能更適合放在上位機做，開發更簡單。

FPGA屬于下位機嗎?

按傳統控制層級劃分 —— 通常 “是”

在經典的工業控制架構中，系統被簡單地分為：

上位機： 用于監控、管理和復雜計算的PC/工控機。 下位機： 直接連接設備、負責實時控制的嵌入式設備(如PLC、單片機)。

在這種框架下，F(xiàn)PGA 通常扮演著下位機的角色，因為它：

直接連接硬件： 與傳感器、執行器、高速接口直接通信。 負責實時控制： 執行具有嚴格時序要求的任務，如電機驅動、數據采集。 處于執行層： 接收來自上位機的指令，完成具體的、底層的操作。

所以，在大多數系統框圖中，F(xiàn)PGA會被畫在下位機/控制層的位置。

按技術本質和實現方式劃分 —— “不是”，它是一個新維度

這才是理解FPGA的關鍵?！吧衔粰C/下位機”的分類核心是“設備層級”和“功能分工”，而“CPU/FPGA”的分類核心是“計算架構”和“實現原理”。

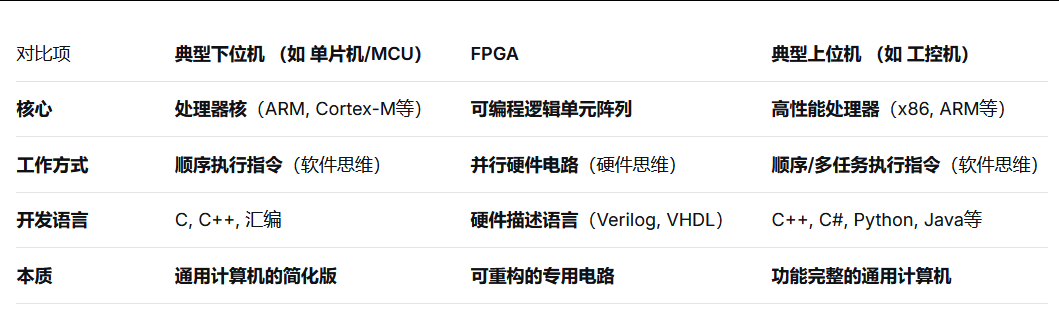

關鍵區別：

下位機(MCU) 本質上是一個 “軟件可編程的微型計算機”。你寫的C代碼被編譯成處理器能理解的指令序列，一條一條執行。FPGA 本質上是一個 “硬件可重構的空白電路板”。你寫的HDL代碼描述了一個數字電路的結構，綜合工具會為你生成一個 專用的硬件電路。算法就是電路本身。

一個生動的比喻：

下位機(MCU) 像是一個非常勤奮的文書。他有一個任務清單(程序)，一次只能處理一項任務，但因為他非常專注且高效(實時性好)，處理速度很快。 FPGA 像是一個為你量身定做的專用工廠流水線。你需要處理一種特定產品(特定算法)，F(xiàn)PGA就為你搭建一條只生產這種產品的流水線。產品一上流水線，瞬間就完成了所有工序(并行處理)。

結論與總結

在系統層級上：FPGA常被歸入“下位機”范疇，因為它承擔了底層、實時的控制和處理任務。

在技術本質上：FPGA完全不同于以CPU為核心的下位機。它是 “硬件加速器” 或 “可編程硬件”

的代名詞，代表著一種并行、確定、高效的計算范式。

現代系統架構：在現代復雜系統中，尤其是高性能領域(如通信、圖像處理)，更常見的架構是：

上位機(CPU)：作為主機，負責系統管理、復雜決策和用戶交互。 下位機(MCU/SoC)：作為主控制器，負責系統協調、邏輯控制和通信。 FPGA：作為協處理器/加速卡，專門負責處理那些對速度、并行性或確定性要求極高的瓶頸任務(如高速接口、流數據處理、算法硬件加速)。
