在移動電源方案選型中，1A級別的小功率移動電源——包括企業禮品、IoT設備備電、藍牙耳機充電倉以及成本敏感型消費電子產品——仍占據著可觀的市場份額。這類產品對方案的核心訴求集中于穩定可靠、設計簡潔、生產良率高以及綜合成本可控。

天源中芯/TPOWER推出的TP4316是一顆面向這一細分市場的單芯片電源SOC。其將1A同步升壓、1A線性充電、TYPE-C同口充放、NTC溫度保護、低功耗休眠、LED電量指示等核心功能高度集成，形成了一套經過驗證的工程化解決方案。

TP4316是一顆集成1A充放電、TYPE-C協議、同口充放、電量指示與多重保護的電源管理芯片，適用于移動電源及鋰電池供電設備的單芯片解決方案。

本文基于TP4316數據手冊（TP4316_CN_V1.03）的技術規格，解析其系統架構、關鍵特性、設計要點及終端產品適配場景，供移動電源及鋰電池供電設備的設計評估參考。

一、系統架構與集成度

TP4316采用QFN3×3-16L封裝，將傳統移動電源方案中需要多顆芯片（充電管理、升壓控制器、協議芯片、電量顯示驅動、保護電路）實現的功能整合至單芯片。

1.1 內部功能模塊

根據數據手冊，TP4316內部集成以下核心模塊：

線性充電管理：1A充電電流，三段式充電（涓流/恒流/恒壓），浮充電壓4.20V（典型值）
同步升壓轉換器：1A輸出能力，開關頻率1MHz，空載自動休眠
TYPE-C協議邏輯：通過CC1/CC2引腳實現Type-C接口識別與狀態管理
電量指示驅動：支持4/2/1燈LED模式，內置充放電狀態邏輯
NTC檢測電路：電池溫度監測，充電/放電雙溫度窗口
多重保護單元：過充/過放、輸出過壓/過流/短路、芯片過溫

1.2 同口充放的實現方式

TP4316通過VBUS引腳作為雙向DC5V端，結合CC1/CC2的Type-C狀態檢測，實現單接口充放電復用：

- 檢測到充電器插入時，VCC引腳接收輸入電源，芯片進入充電模式
- 檢測到負載接入時，升壓轉換器啟動，VBUS輸出5.1V（典型值）
- 邊充邊放模式下，輸入電源同時供給充電回路和升壓回路，由芯片內部邏輯分配電流

此架構省去了傳統方案中獨立的Micro USB輸入口和USB-A輸出口，有利于小型化產品結構設計。

二、電氣特性與設計考量

以下基于數據手冊第5頁電氣參數表對核心性能指標進行解讀。

2.1 充電系統

設計考量：
- 支持0V電池充電，電池過放至保護板截止后仍可恢復
- 充電電流隨芯片內部溫度升高而降低：130°C開始降流，150°C關閉充電。緊湊布局中需注意PCB散熱設計

2.2 升壓系統

設計考量：
- 負載插入檢測靈敏度約10μA電流變化，休眠后可自動喚醒
- 輸出過流保護后需插拔負載解除
- 開關頻率1MHz，輸入/輸出電容需選用低ESR貼片陶瓷電容以抑制紋波

2.3 NTC溫度保護

TP4316集成的NTC功能提供獨立溫度保護窗口：

設計考量：
- 若產品無需NTC功能，NTC引腳需通過10kΩ電阻接BAT，不可懸空
- NTC電阻選型需與芯片內部電路匹配，參考典型應用電路中的阻值配置

2.4 按鍵與手電筒

TP4316支持短按/長按識別，無需外部MCU：

短按：?jiǎn)螕麸@示電量，LED亮2秒后熄滅
長按：按住2秒開關手電筒輸出（LED1引腳驅動）

手電筒功能直接由芯片I/O驅動LED，無需額外MOS管。

三、PCB布局與外圍元件選型

根據數據手冊第6頁“PCB設計參考”及典型應用電路，關鍵設計準則如下。

3.1 電容布局

數據手冊明確要求：C1（VCC電容）、C2（BAT電容）、C3（輸出電容）必須靠近芯片引腳擺放。

C2（BAT電容）需同時靠近BAT引腳和電感，地線直接接入大面積地層
C1（VCC電容）地線同樣需優先接入大面積地層，避免經過細長走線再到芯片地
C3（輸出電容）**選用低ESR貼片陶瓷電容（如10μF+0.1μF并聯）以降低輸出紋波

3.2 地層與散熱

芯片底部Exposed Pad需與PCB地平面良好焊接，既是散熱路徑，也是信號參考地。建議在Exposed Pad下方開窗并設計多個過孔連接至底層地平面，地線鋪開面積盡量大。

3.3 電感選型

電感L1需選用功率電感，關鍵參數：

飽和電流：建議≥1.3A
直流電阻：影響效率，推薦DCR<100mΩ

電感飽和會導致升壓效率下降并可能觸發芯片保護。

3.4 NTC引腳處理

禁用NTC功能時，需通過10kΩ電阻接BAT。懸空會導致芯片檢測異常，影響充放電功能。

四、電量指示邏輯與LED配置

TP4316支持三種LED顯示模式，通過不同型號選擇，內置邏輯無需外部MCU控制。

4.1 四燈模式（TP4316_4D）

放電指示：

充電指示：

TP4316典型應用電路圖（4燈模式）▲

4.2 兩燈模式（TP4316_2D）

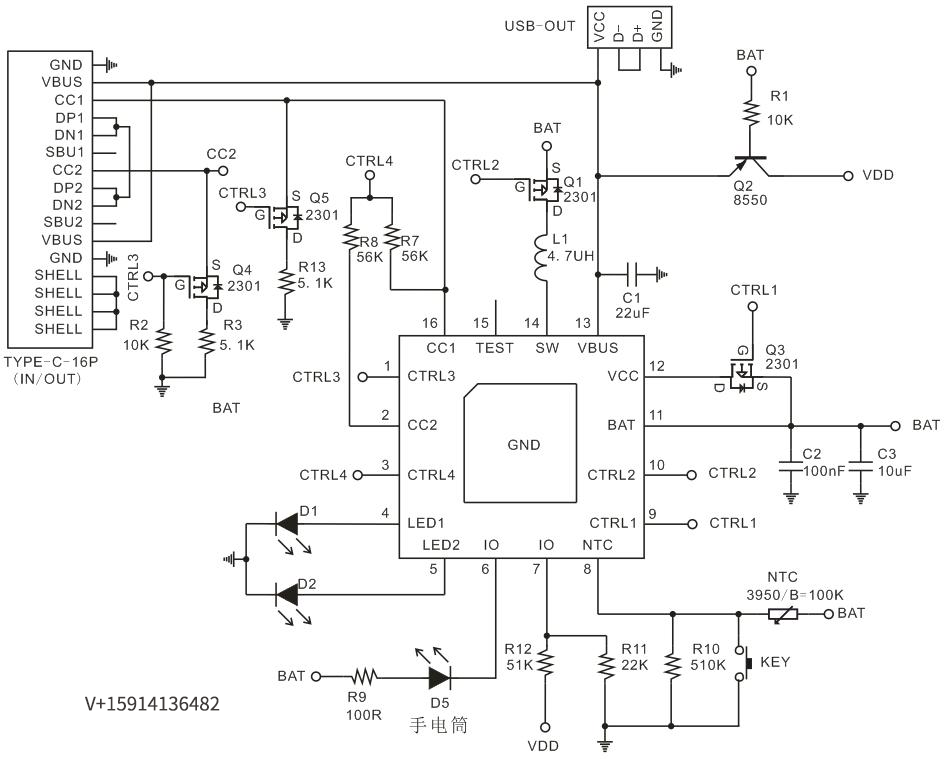

TP4316典型應用電路圖（2燈模式）▲

4.3 一燈模式（TP4316_1D）

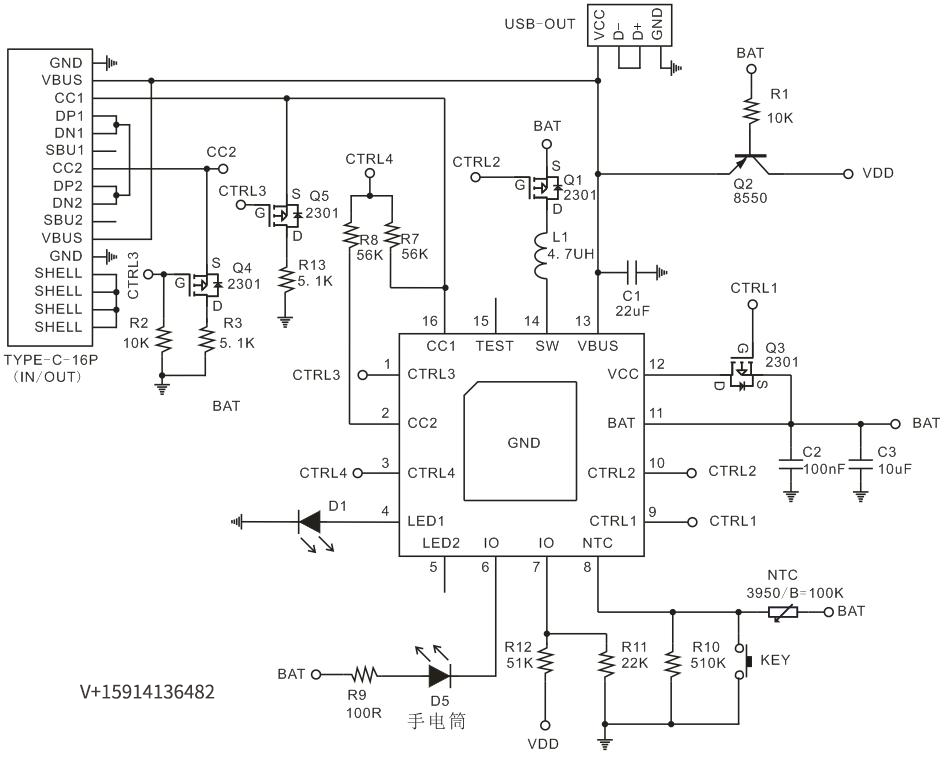

TP4316典型應用電路圖（1燈模式）▲

五、終端產品應用場景

基于上述技術特性，TP4316適用于以下產品形態：

5.1 單口便攜移動電源
- 需求：體積小、接口精簡、TYPE-C、成本可控
- 適配點：同口充放省去雙接口，QFN3×3封裝配合極簡外圍，PCB面積可控制在較小范圍內

5.2 藍牙耳機充電倉
- 需求：1A以內充放電、NTC電池保護、低待機功耗
- 適配點：20μA待機電流，NTC保護防止充電過熱

5.3 IoT設備備用電源
- 需求：長期待機、負載喚醒、寬工作溫度
- 適配點：自動休眠+負載喚醒機制，放電溫度范圍-10°C~60°C

5.4 禮品/促銷移動電源
- 需求：成本敏感、功能完整、開發周期短
- 適配點：?jiǎn)涡酒瓿沙浞烹?、電量顯示、手電筒，無需軟件調試，外圍元件少

六、總結

TP4316在1A移動電源這一細分市場中提供了集成度較高的單芯片方案。其技術特點包括：

1. 系統集成：將充放電、協議、保護、交互整合于單芯片，簡化開發流程與BOM
2. 保護機制：過充/過放、過壓/過流/短路、NTC溫度保護、芯片過溫保護等多重保護
3. 功耗控制：20μA靜態電流，適用于長期存放場景
4. 設計規范明確：外圍元件少，PCB布局有清晰指引

對于需要開發TYPE-C接口、1A充放電能力的移動電源或鋰電池供電設備，TP4316提供了可參考的單芯片解決方案。

參考資料：TP4316_CN_V1.03 數據手冊（天源中芯/TPOWER）

注：本文基于數據手冊技術規格進行解析，具體應用請以最新版本規格書為準。
