JL杰理AC696N開發板開發藍牙音頻方案之電源管理進階：內核電壓調節與長按復位

引言

前面聊了復位源查詢和IO喚醒配置，這些都是低功耗的基礎。但在實際產品中，電源管理還有幾個坑值得單獨拎出來說。內核電壓什么時候該提、SD卡供電腳怎么控制、長按復位怎么配才能不誤觸發——這些配置看著不起眼，但搞不好就會出現莫名其妙的問題。比如跑高頻應用偶爾死機，或者長按復位太靈敏/太遲鈍，用戶體驗直接打折扣。

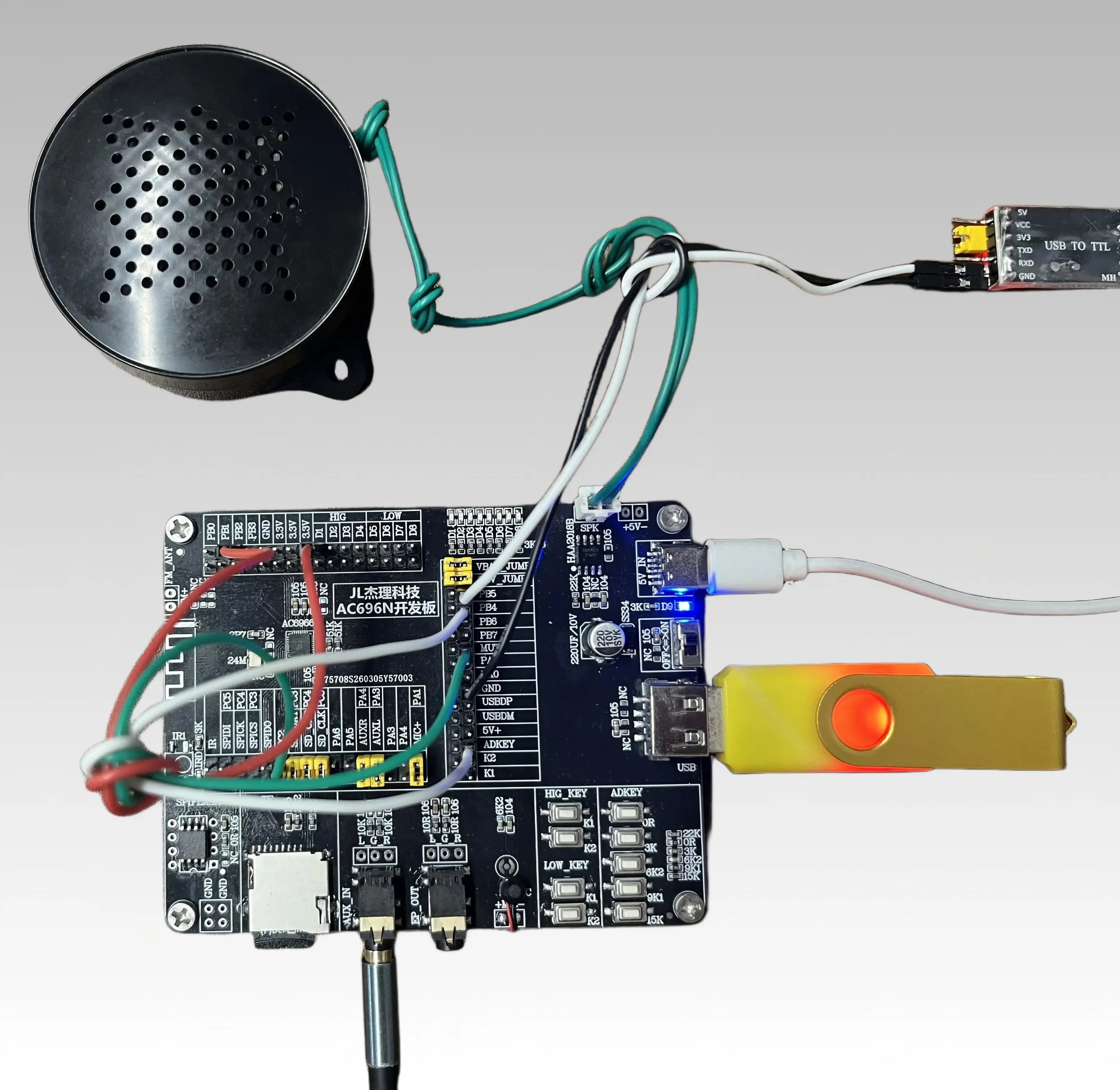

最近在AC696N開發板上調一款帶SD卡播放的產品，把這些配置過了一遍，整理出來方便后面復用。

一、何時需要提高內核電壓？

當芯片運行在較高頻率或負載較重時，為保證穩定性，可能需要提高內核電壓 (SYSVDD)。

操作方法：

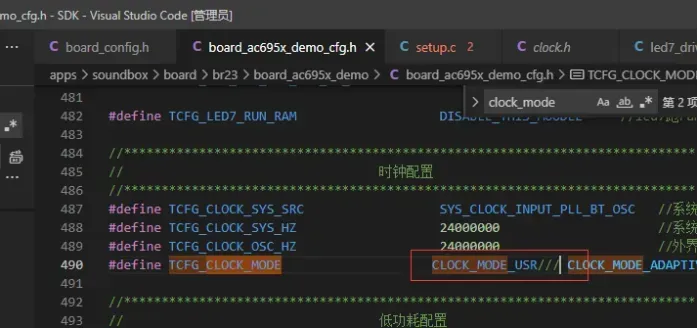

在 clock_manager.c 中將 clock_mode 設為 CLOCK_MODE_USR

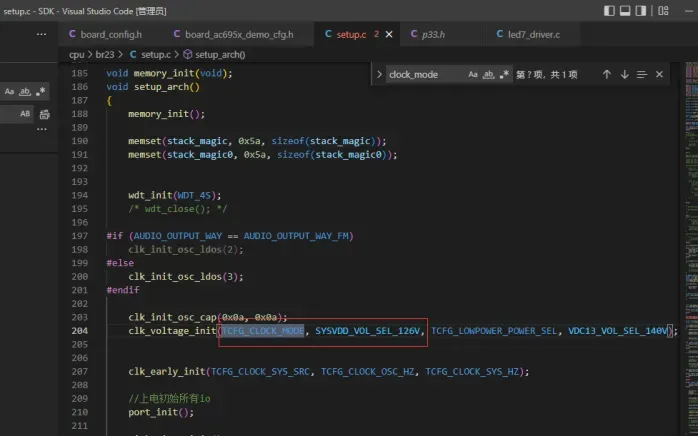

在 set_up.c 文件中，調整 SYSVDD_VOL_SEL 配置項

二、SD卡專用供電腳控制

SD卡電源腳(SDPG)有專用控制函數 sdpg_config(int enable)。

enable = 0：設置為高阻狀態

enable != 0：開啟最強驅動模式，確保SD卡供電穩定

三、配置長按復位功能

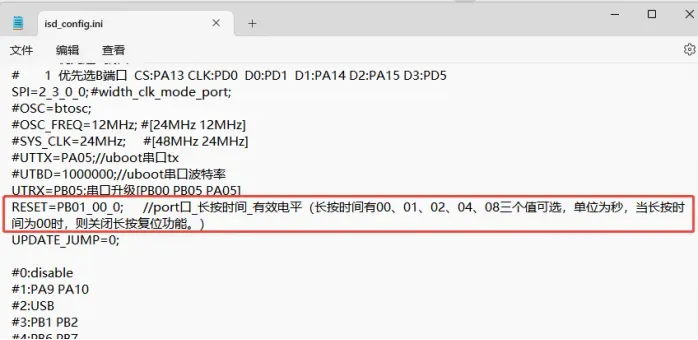

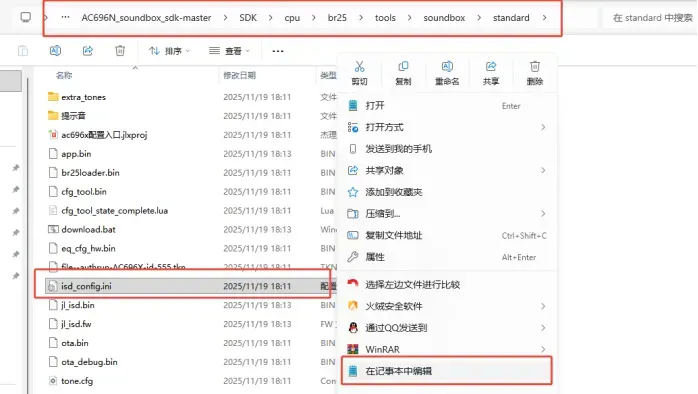

通過編輯 isd_config.ini 文件，可以啟用或配置長按某個IO口觸發硬件復位。

配置格式： RESET=<端口>_<時間>_<電平>

端口：如 PB01

時間：00(關閉), 01, 02, 04, 08 (秒)

電平：0或1，觸發復位的有效電平

示例： RESET=PB01_02_0 表示長按PB01口2秒，低電平觸發復位。

總結

內核電壓這塊，如果產品跑的是標準藍牙音頻應用，默認電壓基本夠用。但要是接了SD卡、開了雙模藍牙再加點特效處理，負載上來之后偶爾死機，可以試試把SYSVDD電壓稍微提一檔，往往能解決問題。

SDPG腳控制比較簡單，用SD卡就開最強驅動，不用就高阻省電，別漏配就行。

長按復位時間建議配2秒或4秒，太短容易誤觸發，太長用戶按著也累。

這些配置在AC696N開發板上先驗證好參數，再移植到產品板子上，能省不少調試時間。
