在半導體封裝、MEMS傳感器、超導器件等領域，引線鍵合是實現芯片與外部電路電氣連接的核心工藝，鍵合點的穩定性直接決定了產品的使用壽命與性能表現。今天，科準測控小編就為您詳細拆解引線鍵合的材料選型邏輯、可靠性評估方法，以及力學測試在鍵合工藝驗證中的關鍵作用。

一、引線鍵合的本質

引線鍵合的本質是通過超聲（US）、熱壓（TS）或熱超聲（TC）能量，使兩種金屬界面形成原子級結合。

二、哪些材料組合能實現有效鍵合？

美國焊接協會（AWS）發布的金屬配對圖，是判斷超聲鍵合可行性的經典參考依據。該圖中標記黑點的金屬組合，已被驗證可通過超聲能量實現有效焊接。不過，焊接后的良率、長期可靠性等關鍵指標仍需通過多維度評估與測試驗證。

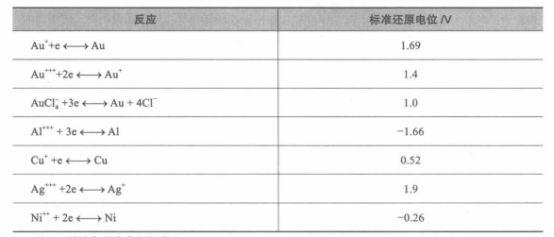

對于傳感器、MEMS、高溫器件等特殊產品，當面臨新材料鍵合問題時，可參考美國焊接協會（AWS）開發的電化序表。該表基于標準還原電位，從電化學角度揭示金屬間的活潑性差異，為預測腐蝕風險與鍵合可行性提供了理論依據。

三、材料鍵合的關鍵影響因素

即使兩種金屬在配對表中標記為“可鍵合”，實際應用中仍需考慮以下細節：

金屬表面狀態：鋁、銅等易氧化金屬，表面形成的軟氧化物會降低鍵合強度，需通過等離子清洗、惰性氣體保護等工藝去除；而鋁的硬脆氧化物可在鍵合過程中被破碎排出，不會造成致命影響。

材料硬度匹配：鍵合絲的硬度若高于焊盤材料（如銅絲比鋁絲硬），在硅、砷化鎵等脆性基底上鍵合時，易產生彈坑、裂紋等損傷，需通過調整鍵合參數或增加阻擋層優化工藝。

特殊場景適配：超導器件、高溫傳感器等特殊應用，需對鍵合絲進行退火軟化、鍍層保護等預處理，例如鈮線鍵合前需高溫退火降低硬度，同時濺射鈀層防止焊盤氧化。

四、新鍵合系統可靠性評估8步法

步驟1：驗證鍵合工藝可行性

首先對照AWS材料配對表，確認目標金屬組合是否支持超聲/熱壓鍵合。對于無成熟參考的新材料，可通過初步工藝試驗，結合推拉力測試快速驗證鍵合強度是否滿足基礎要求。

步驟2：排查材料雜質影響

金屬中的雜質（如鋁焊盤中的銅、硅元素）會改變材料的力學性能與冶金特性，可能導致鍵合界面形成脆相、降低鍵合強度，甚至引發彈坑缺陷，需通過成分分析與批次一致性測試控制雜質含量。

步驟3：評估量產過程的工藝穩定性

銅等易氧化材料在批量生產中，易因表面氧化導致鍵合不良，需評估生產環境（如氮氣保護）、工藝參數窗口的穩定性，同時通過連續推拉力測試監控批次間的鍵合強度波動。

步驟4：分析氧化物對鍵合的影響

金屬表面的氧化物分為軟氧化物與硬氧化物：軟氧化物（如鎳、銅的氧化層）會阻礙金屬界面結合，降低鍵合強度；硬氧化物（如鋁的氧化層）可在鍵合過程中被破碎排出，對工藝影響較小，需通過表面分析與鍵合強度測試區分氧化物類型的影響。

步驟5：判斷硬材料鍵合的基底損傷風險

若鍵合絲或焊盤材料比傳統鋁、金更硬（如銅絲），在脆性基底（如硅、碳化硅）上鍵合時，易產生基底裂紋、彈坑等損傷，需通過剖面分析與推拉力測試驗證損傷程度，必要時增加阻擋層或優化鍵合參數。

步驟6：評估金屬間化合物（IMC）的穩定性

兩種金屬鍵合后會形成金屬間化合物，其穩定性直接影響長期可靠性：

• 高熔點IMC（>600℃）在工作溫度下不易分解，鍵合點穩定性好，如鎳-鋁鍵合形成的高熔點化合物，可適配高溫應用場景；
• 低熔點IMC（<500℃）易發生持續擴散，導致鍵合界面脆化、強度下降，需通過時效試驗與推拉力測試監控IMC生長對鍵合強度的影響。

步驟7：預測電化學腐蝕風險

不同金屬的標準還原電位差異會形成腐蝕偶，在水汽、電解液存在時引發電化學腐蝕：

• 鋁（-1.66V）與金（1.69V）電位差極大，易發生鋁側腐蝕，導致鍵合點失效；
• 金與銀電位差較小，鍵合點的腐蝕風險顯著降低，可通過電化序分析初步判斷腐蝕傾向，再結合環境試驗與推拉力測試驗證長期穩定性。

步驟8：評估鹵素/硫化物的腐蝕影響

工業環境中普遍存在的鹵素、硫化物會加速金屬鍵合點的腐蝕，需評估材料的耐腐蝕性，通過鹽霧試驗、濕熱試驗等環境模擬，結合推拉力測試驗證腐蝕對鍵合強度的衰減影響。

五、引線鍵合的特殊應用與測試需求

除傳統的芯片引腳電氣連接外，引線鍵合技術還衍生出多種創新應用，對測試設備提出了更高要求：

• 柱凸點（Stud Bump）工藝：利用球形鍵合在焊盤上形成凸點，用于倒裝芯片鍵合，需通過推拉力測試驗證凸點的剪切強度與拉拔強度，確保倒裝后的連接可靠性；

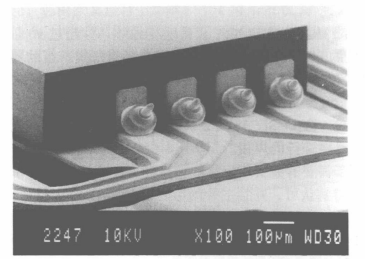

• 跨平面導體連接：如金鈀合金絲在不同平面金鍍層間的鍵合，實現非共面導體的電氣連接，需定制專用夾具，通過精準的推拉力測試驗證鍵合點的力學穩定性。


六、推拉力測試：鍵合工藝驗證的核心手段

在引線鍵合的全流程驗證中，推拉力測試是量化鍵合強度、識別工藝缺陷、驗證長期可靠性的關鍵環節?？茰蕼y控的推拉力測試機，專為半導體封裝場景設計，可滿足鍵合強度驗證、工藝優化支持、失效模式分析、可靠性試驗驗證等多種需求，如您需要了解更多半導體引線鍵合可靠性相關知識，或?qū)ν评y試服務及推拉力測試機設備有疑問和需求，歡迎關注我們，科準測控技術團隊竭誠為您服務。
