前言

傳統電阻式電烙鐵升溫慢、熱效率低，精密電子焊接總達不到要求?商用感應式電烙鐵價格高昂，個人 DIY 與小型工作室難以承受?想自制高性能電烙鐵，卻缺完整的開源硬件方案與組件設計?現有焊接設備不兼容主流感應電源，拓展性差?

今天給大家?guī)磉@款低成本、高性能的 470KHz 開源感應式電烙鐵!采用高頻感應加熱技術，升溫快、控溫準、熱效率拉滿，完美適配精密電子焊接;全套組件開源設計，支持 3D 打印復刻，還能兼容多款現有 470KHz 電源，電子愛好者、維修人員的焊接利器!

亮點 & 功能

470KHz 高頻感應加熱，碾壓傳統電阻式：核心采用470KHz 高頻感應加熱技術，相比傳統電阻式焊臺，升溫速度提升顯著，熱效率更高(能量直接作用于烙鐵頭，無多余損耗)，控溫精度更精準，避免精密元器件因局部過熱損壞，輕松應對 PCB 焊接、芯片焊接、細線焊接等高精度需求。

低成本，高性價比：打破商用感應式電烙鐵的高價壁壘，整套方案成本可控，核心元器件均為通用型號，采購無壓力;遵循 CERN-OHL-P-2.0 開源協議，所有設計文件公開共享，個人 DIY、小型工作室可直接復刻，用低成本獲得高性能焊接體驗。

模塊化組件設計，兼顧實用與舒適度：

電源供應：內置 E 類放大器與阻抗匹配電路，為烙鐵頭提供精準功率;

手持設備：黃銅管核心結構，外層搭配 3D 打印握把，握持舒適且隔熱，已完全開發完成;

特制電纜：改裝 RG-174 同軸電纜，兩端配備 SMA 連接器，硅膠護套增強抗燃性與應力消除，使用更安全;

工作臺支架：3D 打印成型，內置黃銅清潔棉與磁鐵，可快速冷卻烙鐵頭 + 收納 3 個備用烙鐵頭;

兼容適配器：支持與 Metcal PS、Metcal MFR、Thermaltronics TMT-2000 等現有 470KHz 電源兼容。

跨平臺電源兼容：無需單獨定制專用電源，通過兼容適配器即可對接多款主流 470KHz 感應電源，現有設備可直接復用，大幅降低入門成本;適配專業工作室的現有電源配置，也支持個人搭配通用電源使用，靈活性拉滿。

制作與使用要點

核心部件制作：

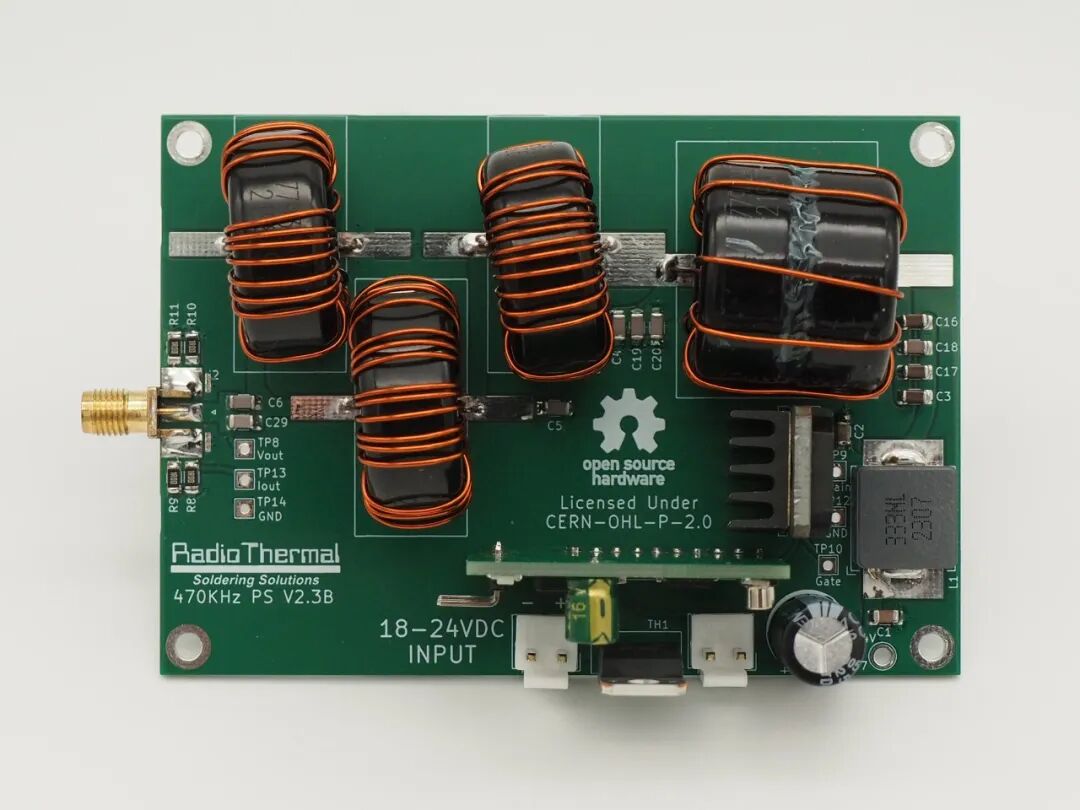

下載 PCB 設計文件交由廠商打樣，按 BOM 清單采購電源模塊、感應線圈等元器件，焊接完成電源供應單元(注意 E 類放大器與阻抗匹配電路的焊接精度);

3D 打印握把與工作臺支架：下載開源 3D 模型文件，使用 FDM 打印機制作，建議選擇耐高溫、耐磨的打印材料(如 PETG)，握把可根據手型微調尺寸;

電纜改裝：采購 RG-174 同軸電纜與 SMA 連接器，按教程完成改裝，確保硅膠護套包裹完整，增強安全性。

組件組裝：

將感應線圈與烙鐵頭安裝至黃銅管核心，套上 3D 打印握把，確保連接牢固、隔熱效果良好;

連接特制電纜：將電纜兩端的 SMA 連接器分別對接手持設備與電源供應單元，擰緊固定，避免接觸不良;

支架組裝：將黃銅清潔棉、磁鐵安裝至 3D 打印支架對應位置，確保烙鐵頭可順利插入冷卻、清潔。

核心參數

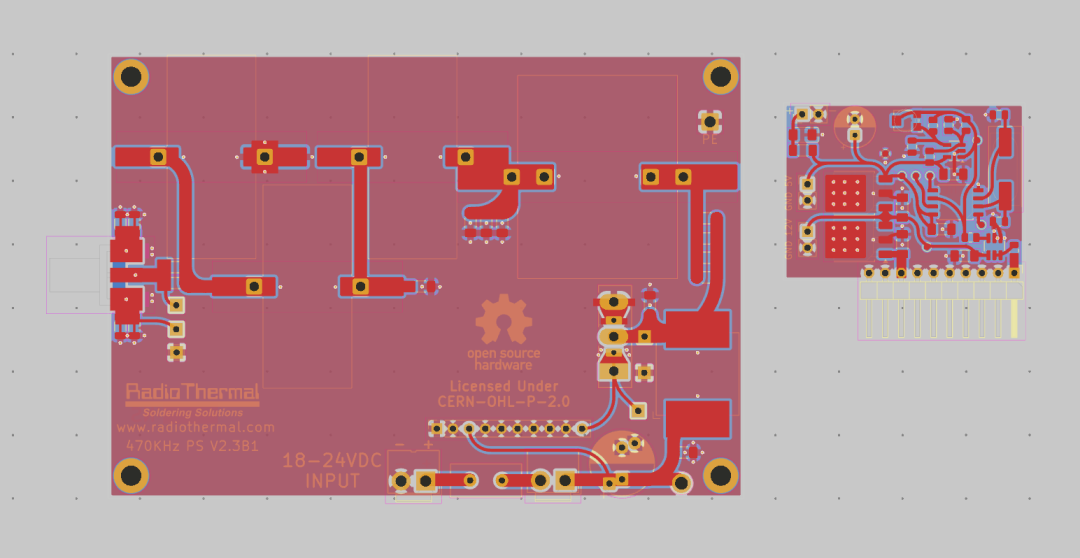

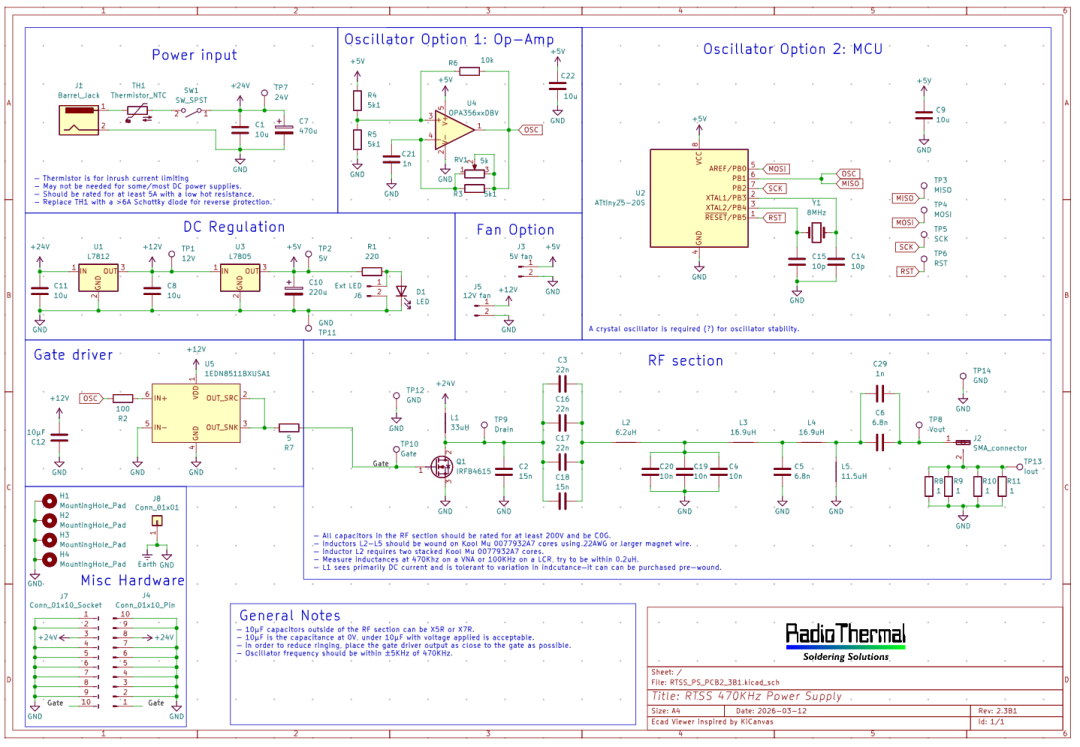

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

項目地址：https://p.eda.cn/d-1353274662989070336

結語

這款 470KHz 開源感應式電烙鐵，徹解決了傳統焊接工具 “升溫慢、效率低、控溫差” 的痛點，同時打破了商用感應焊臺的高價壁壘，用開源設計讓高性能焊接工具走進普通愛好者與小型工作室。趕緊戳開閱讀原文解鎖全部設計文件，動手打造你的專屬戶外軌跡記錄器吧!歡迎在評論區分享你的戶外 DIY 腦洞～
