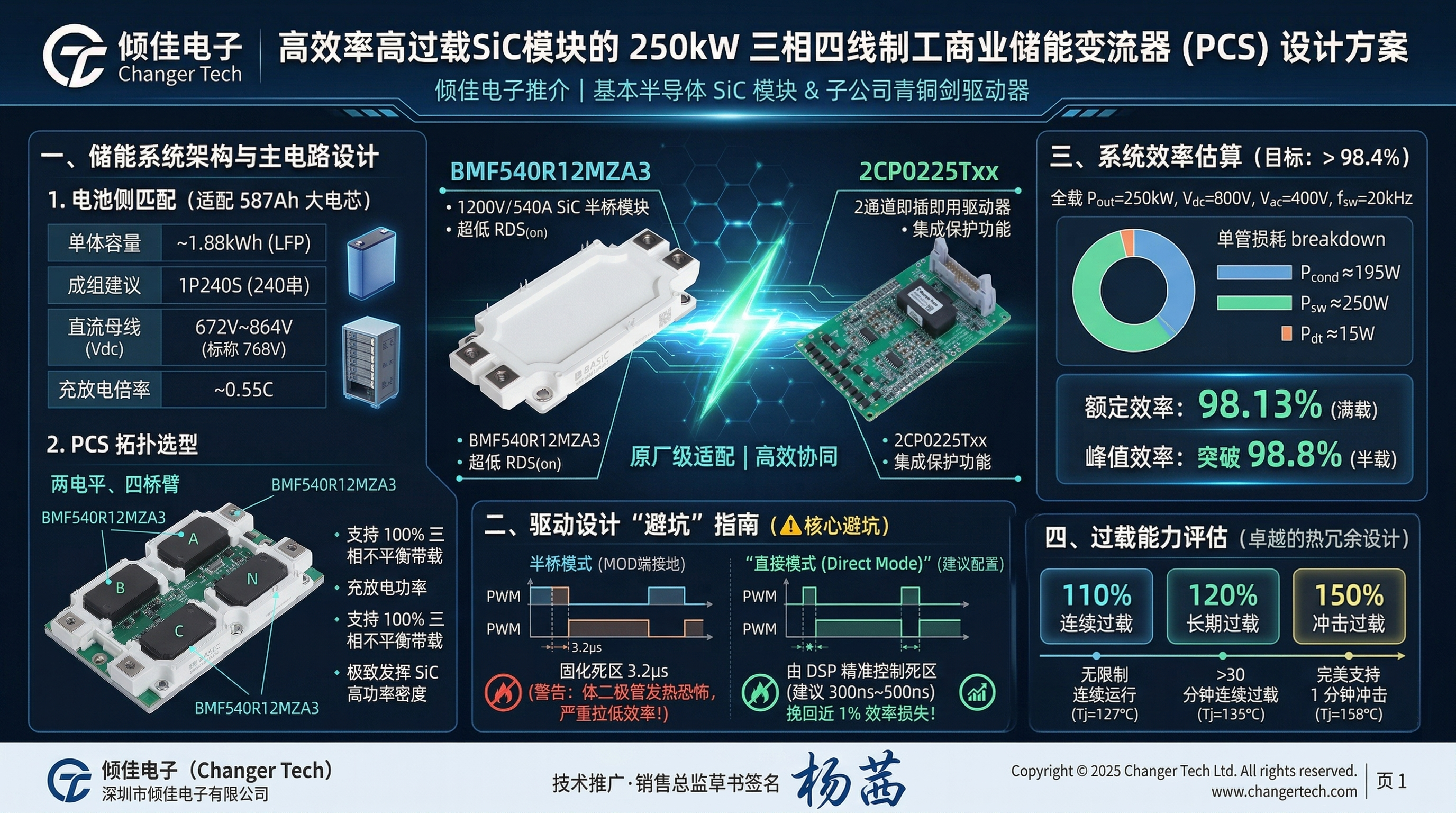

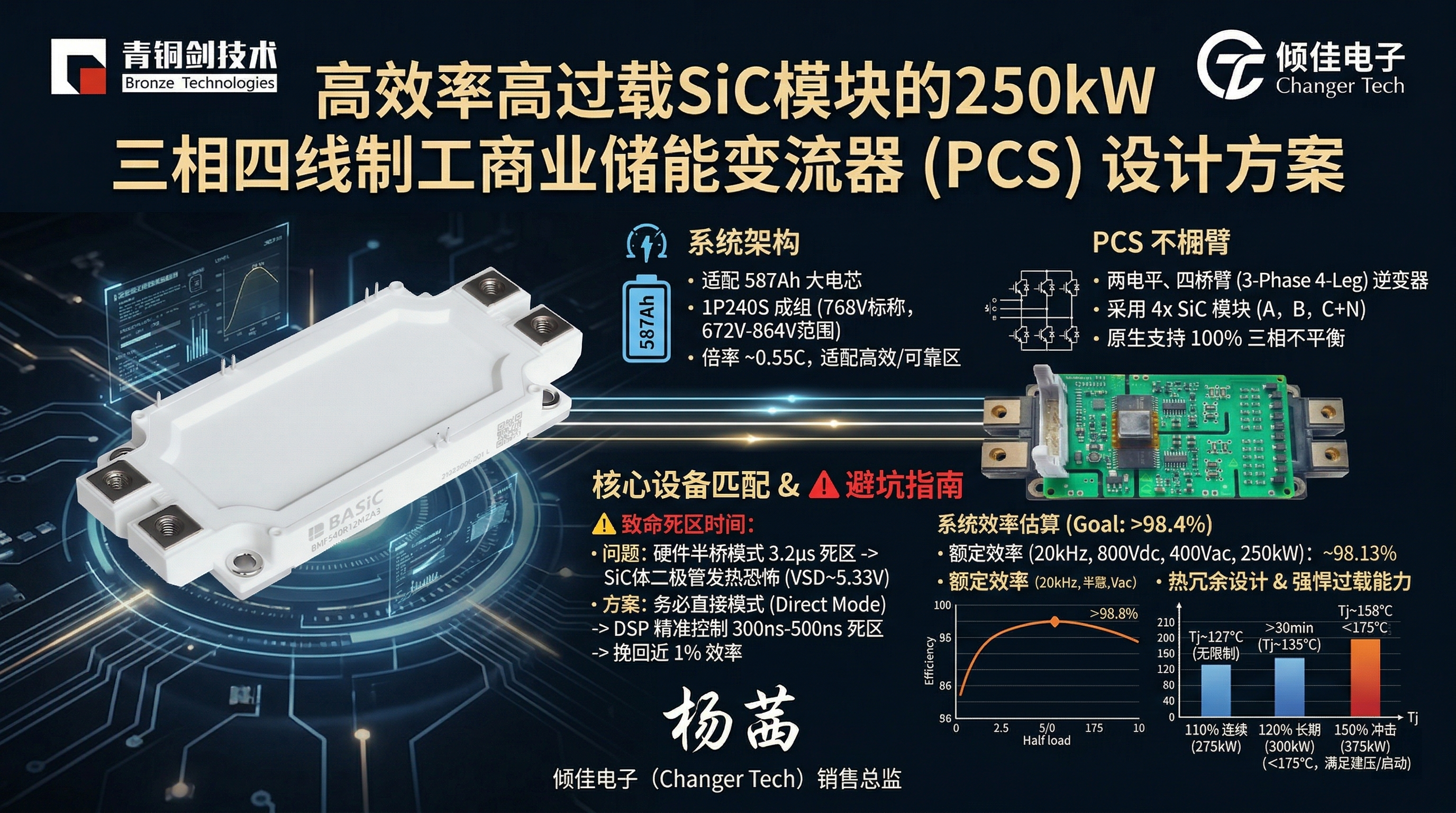

高效率高過載SiC模塊的250kW 三相四線制工商業儲能變流器 (PCS) 設計方案

傾佳電子推介基本半導體 BMF540R12MZA3（1200V/540A SiC 半橋模塊）和基本半導體子公司青銅劍 2CP0225Txx 系列即插即用驅動板，結合新一代 587Ah 大容量電芯的特性，設計一款 250kW 三相四線制工商業儲能變流器 (PCS) 的硬核工程方案，并包含詳細的效率與過載能力估算。

傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

一、 儲能系統架構與主電路設計

1. 電池側匹配（適配 587Ah 大電芯）

新一代 587Ah 磷酸鐵鋰（LFP）電芯主打高能量密度，單體容量約 1.88kWh。250kW 的 PCS 非常適合搭配標準 20 尺柜的 2 小時（0.5C）系統。

成組建議：配置為 1P240S（240串）。

直流母線電壓（Vdc?） ：標稱電壓 240×3.2V=768V，工作電壓范圍約 672V～864V。此電壓區間完美處于 1200V SiC 模塊的高效與高可靠性工作平臺。

充放電倍率：儲能總量約 450kWh，滿載 250kW 時的倍率約為 0.55C。在此倍率下電芯溫升小，循環壽命極佳。

2. PCS 拓?fù)溥x型（三相四線制）

工商業應用需輸出 380V/400V 交流電，且常面臨接入單相負載導致的三相不平衡工況。

推薦拓?fù)洌簝呻娖?、四橋臂?-Phase 4-Leg）逆變器。

硬件配置：采用 4 個 BMF540R12MZA3 模塊。其中 A、B、C 三相各用一個模塊，第 4 個模塊獨立用于控制中性線（N 線） 。

優勢：相比傳統的“三橋臂+分裂直流中點電容”方案，四橋臂拓?fù)錈o(wú)需龐大的中性點鉗位電容，且原生支持 100% 三相不平衡帶載，極致發揮 SiC 模塊的高功率密度優勢。

二、 核心器件匹配與驅動設計“避坑”指南

青銅劍驅動板（建議選用 1200V 版本的 2CP0225T12-AB）搭配該模塊屬于原廠級適配，但在系統設計時必須特別注意以下幾點以防炸機或發熱失控：

1. 致命的“死區時間”設置（ 核心避坑）

問題所在：查閱青銅劍手冊第 6.3 節，若將驅動板設為“半橋模式”（MOD端接地），驅動板硬件會強制插入 3.2μs 的固化死區時間。SiC MOSFET 的體二極管壓降極大（手冊標明本模塊 VSD? 高達 4.34V~5.33V），若在 20kHz 頻率下引入 3.2μs 死區，將產生極其恐怖的體二極管續流發熱，嚴重拉低整機效率。

解決方案：務必將驅動板配置為“直接模式 (Direct Mode)” （MOD 引腳懸空或接 VCC），由主控 DSP 統一下發帶死區的 PWM 波，建議將死區時間精準控制在 300ns～500ns ，可挽回近 1% 的效率損失。

2. 驅動功率與過流裕量

驅動功率：模塊總柵極電荷 QG?=1320nC，電壓擺幅 22V(+18V/?4V)。在 20kHz 下，單通道僅需 Pg?=1320nC×22V×20kHz≈0.58W 驅動功率。青銅劍單通道 2W 的能力游刃有余。

有源鉗位（Active Clamping） ：T12 版本有源鉗位典型值為 1020V。在高 di/dt 關斷時能有效保護模塊，但設計時直流母排（Busbar）的雜散電感必須控制在 20nH 以?xún)?nèi)，防止高頻開關誤觸發鉗位電路導致驅動器過熱。

三、 系統效率估算（目標：> 98.4%）

設定額定工況：Pout?=250kW、Vdc?=800V、Vac?=400V。采用開關頻率 fsw?=20kHz 。

交流側滿載有效電流 Irms?≈361A，峰值電流 Ipeak?≈510A 。

1. 導通損耗 (Pcond?)

保守假設工作結溫 Tj?≈125°C，模塊典型內阻 RDS(on)?≈3.0mΩ。

經正弦半波電流有效值計算，單管平均導通損耗 Pcond?≈21?×3612×0.003≈195W。

2. 開關損耗 (Psw?)

查閱規格書（600V/540A 下 Etotal?≈31.2mJ）。線性折算至實際工況（800V 及平均正弦工作電流下）。

單管平均開關損耗積分計算：Psw?≈π1?×20000×(0.0312×600800?)×540510?≈250W。

3. 死區及其他損耗 (Pdt?)

采用 DSP 控制 500ns 死區，單管死區損耗降至約 15W。

4. 整機效率預估

單管半導體總損耗 ≈460W。三相主功率（6 個管）半導體總損耗 ≈2.76kW。

結合磁性元件（LCL 濾波器及母線電容約 1.5kW）、風扇與控制輔助功耗（約 0.5kW），滿載總損耗約 4.76kW。

滿載額定效率：250kW+4.76kW250kW?≈98.13%。

半載峰值效率：在工商業最常見的 50%~60% 負載區間，效率可突破 98.8% 。

四、 過載能力評估（卓越的熱冗余設計）

模塊額定標稱電流為 540A(@90°C)，而系統 250kW 滿載峰值電流僅為 510A。系統具有先天的降額優勢。

依據模塊結殼熱阻 Rth(j?c)?=0.077K/W，假設系統采用高性能散熱（液冷或強風冷），將底板殼溫 Tc? 壓制在 85°C：

110% 連續過載（275kW） ：

交流 RMS 電流升至 397A。單管總損耗升至約 545W。

內部結溫升 ΔTj?c?=545×0.077≈42°C。

結溫 Tj?=85+42=127°C。遠低于 175°C 極限值。
