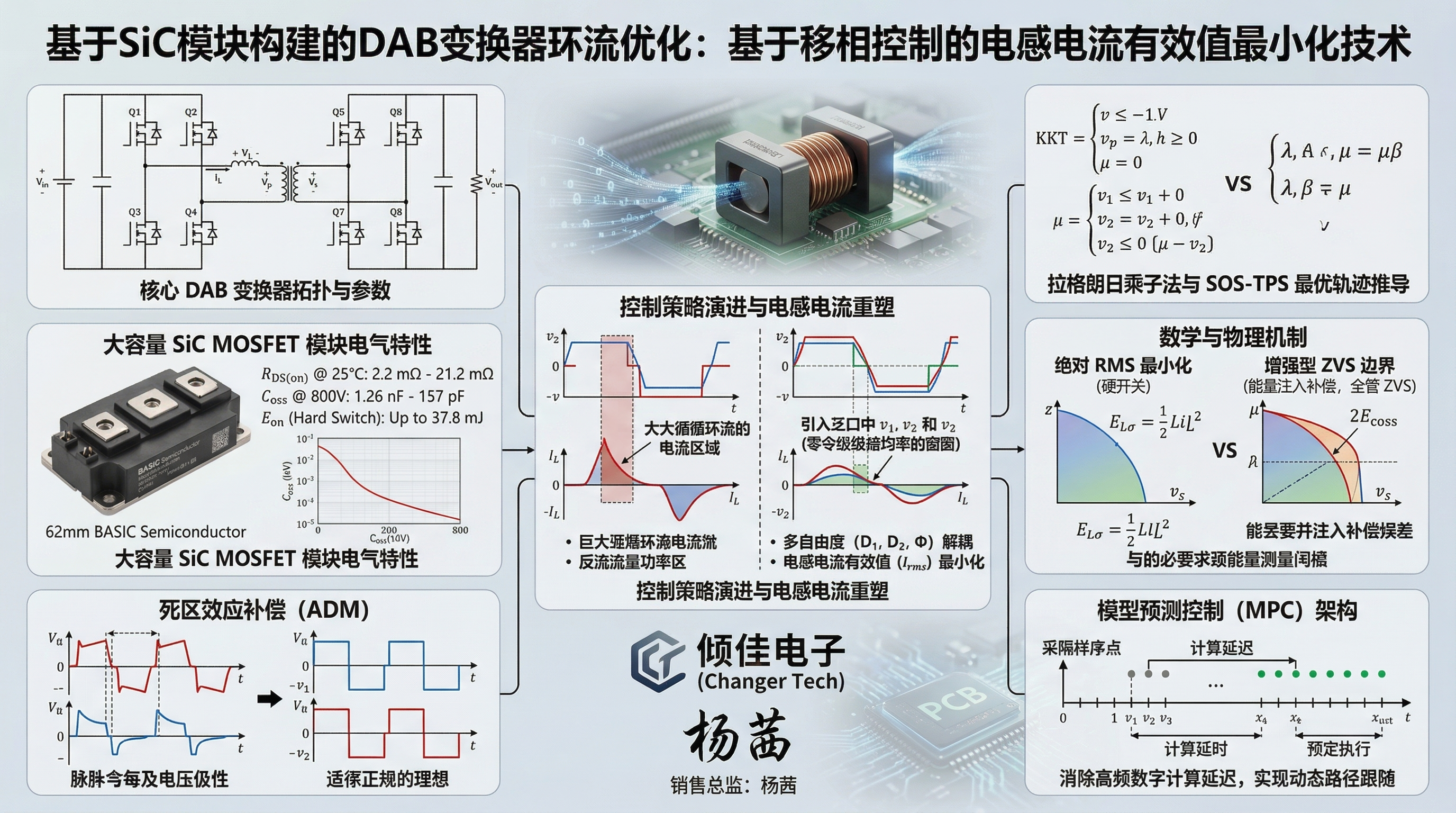

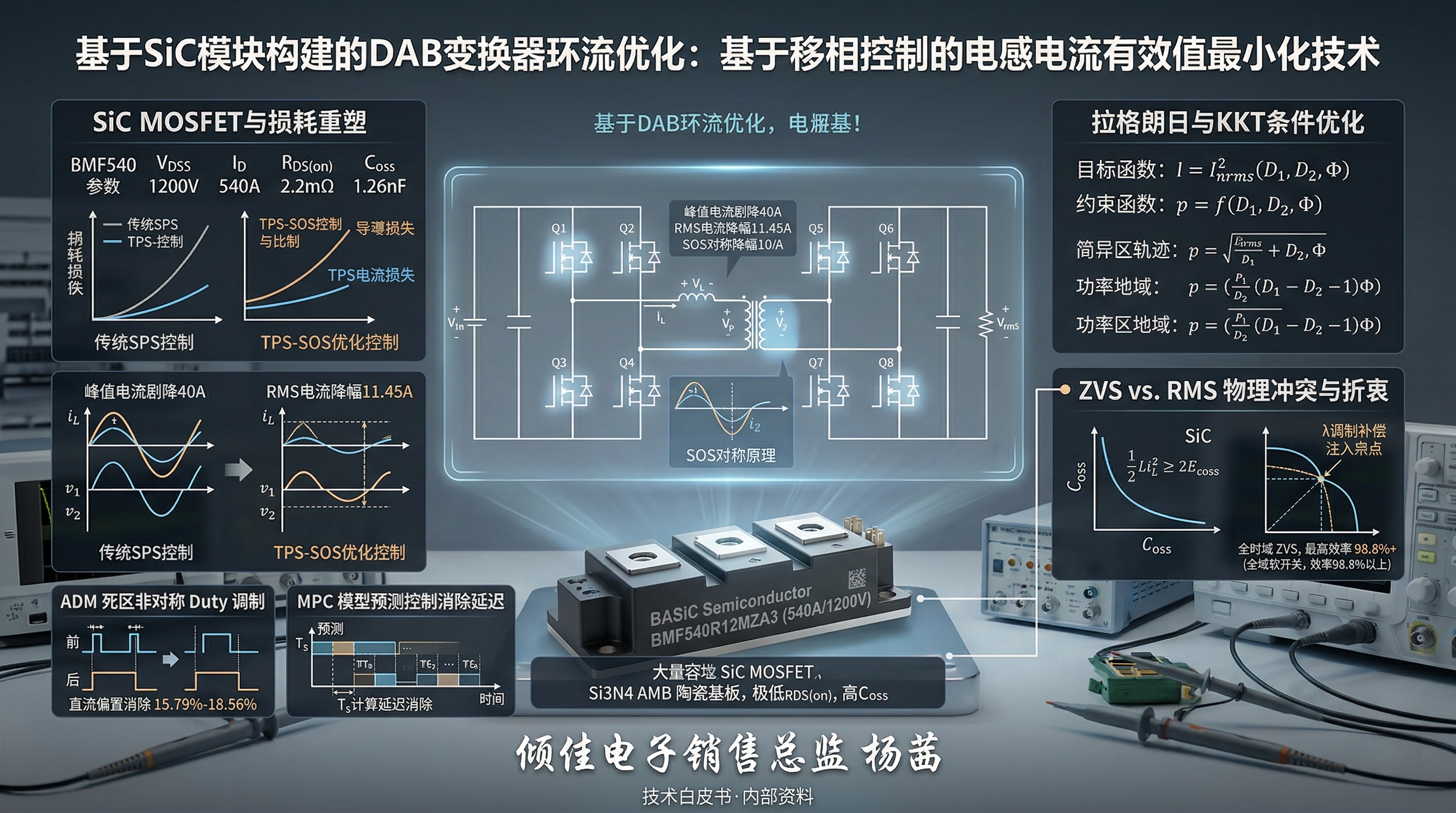

傾佳楊茜-死磕固變-SST固態變壓器等基于SiC模塊構建的DAB變換器環流優化:基于移相控制的電感電流有效值最小化技術
核心背景與技術挑戰的物理映射
在現代直流配電網、電動汽車(EV)超充基礎設施、大容量電池儲能系統(BESS)以及固態變壓器(SST)等前沿應用中,雙有源橋(Dual-Active-Bridge, DAB)直流-直流變換器因其固有的雙向功率傳輸能力、原副邊高頻電氣隔離特性以及易于實現軟開關(ZVS)等優勢,已成為高頻大功率電能變換的核心拓?fù)浼軜?gòu) 。然而,DAB變換器在實際工程應用中面臨著一個基礎性的物理矛盾:在寬輸入與輸出電壓范圍以及輕載運行工況下,由于隔離變壓器原副邊電壓的不匹配(即電壓變比不等于1),傳統的單移相(Single Phase-Shift, SPS)控制策略會導致變換器內部產生巨大的無功回流功率(Backflow Power)與環流(Circulating Current) 。這種不參與有功功率傳輸?shù)臒o功能量在原副邊之間往復振蕩,會顯著增加高頻變壓器漏感和功率開關管的電流有效值(RMS),進而導致極為嚴重的導通損耗和磁芯銅損,使得變換器在輕載或電壓失配條件下的轉換效率急劇惡化 。
隨著寬禁帶(WBG)半導體技術向產業化縱深發展,碳化硅(SiC)MOSFET功率模塊憑借其極低的導通電阻(RDS(on)?)、超快的開關速度以及卓越的高溫運行與散熱能力,為突破DAB變換器的硬件效率極限提供了底層的物理支撐 。SiC器件的引入深刻改變了DAB變換器的損耗分布模型:由于SiC模塊極低的RDS(on)?使得導通損耗與電流有效值的平方成嚴格正比,電感電流有效值(RMS Current)的最小化已成為提升全局系統效率的最核心優化目標 。與此同時,SiC MOSFET高度非線性的輸出結電容(Coss?)、極高的電壓變化率(dv/dt)導致的死區效應敏感性,以及高頻開關頻率下數字控制器的計算延遲,均會打破理想數學模型的線性假設。這些非理想因素會導致理論上最優的移相控制軌跡在實際硬件中失效,甚至引發開關管失去零電壓開通(ZVS)條件,造成破壞性的硬開關損耗 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管,SiC碳化硅MOSFET功率模塊,SiC模塊驅動板,PEBB電力電子積木,Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!
為了徹底攻克這一系統性難題,必須深入解析大容量SiC功率模塊的底層電氣參數特性,構建涵蓋單移相(SPS)、雙移相(DPS)、擴展移相(EPS)至三移相(TPS)的多自由度通用數學模型。在此基礎上,結合卡羅什-庫恩-塔克(KKT)條件與拉格朗日乘子法(LMM)推導全功率范圍內的電流有效值最小化閉式解析解,并前瞻性地引入針對非線性結電容的ZVS能量邊界約束、針對死區效應的非對稱補償機制以及針對數字計算延遲的模型預測控制,從而形成一套端到端的DAB變換器高效調制與控制理論體系 。
SiC MOSFET功率模塊電氣特性與損耗重塑機制
基于SiC技術構建的高頻DAB變換器,其移相控制策略的邊界條件高度依賴于底層半導體功率模塊的物理與電氣特性。通過對工業界先進的BASiC Semiconductor(基本半導體)系列1200V SiC MOSFET半橋模塊的參數演進進行深度提取與解析,可以精確揭示高功率密度DAB硬件設計面臨的物理約束與優化方向。
核心電氣參數集的多維解析
先進的大容量SiC MOSFET模塊在封裝技術與芯片并聯技術上取得了長足進步,其電壓與電流容量的提升伴隨著關鍵寄生參數的顯著非線性變化。以下結構化數據展示了覆蓋60A至540A電流容量梯度的核心參數演進規律。
| 模塊型號 | 額定規格 (VDSS? / ID?) | 封裝與基板技術 | 典型 RDS(on)? (@25℃, 芯片/端子) | 典型 Coss? (@800V) / Ecoss? | Qg? (典型值) | Eon? / Eoff? (@25℃, 含恢復) |
|---|---|---|---|---|---|---|
| BMF60R12RB3 | 1200V / 60A | 34mm 半橋, 銅基板 | 21.2 mΩ / 21.7 mΩ | 157 pF / 65.3 μJ | 168 nC | 1.7 mJ / 0.8 mJ |
| BMF80R12RA3 | 1200V / 80A | 34mm 半橋, 銅基板 | 15.0 mΩ / 15.6 mΩ | 210 pF / 80.5 μJ | 220 nC | 2.4 mJ / 1.0 mJ |
| BMF120R12RB3 | 1200V / 120A | 34mm 半橋, 銅基板 | 10.6 mΩ / 11.2 mΩ | 314 pF / 131 μJ | 336 nC | 6.9 mJ / 3.0 mJ |
| BMF160R12RA3 | 1200V / 160A | 34mm 半橋, 銅基板 | 7.5 mΩ / 8.1 mΩ | 420 pF / 171 μJ | 440 nC | 8.9 mJ / 3.9 mJ |
| BMF240R12E2G3 | 1200V / 240A | Pcore?2 E2B, Si3?N4? | 5.0 mΩ / 5.5 mΩ | 0.90 nF / 340 μJ | 492 nC | 7.4 mJ / 1.8 mJ |
| BMF240R12KHB3 | 1200V / 240A | 62mm 半橋, Si3?N4? AMB | 5.3 mΩ / 5.7 mΩ | 0.63 nF / 263 μJ | 672 nC | 11.8 mJ / 2.8 mJ |
| BMF360R12KHA3 | 1200V / 360A | 62mm 半橋, Si3?N4? AMB | 3.3 mΩ / 3.6 mΩ | 0.84 nF / 343 μJ | 880 nC | 12.5 mJ / 6.6 mJ |
| BMF540R12KHA3 | 1200V / 540A | 62mm 半橋, Si3?N4? AMB | 2.2 mΩ / 2.6 mΩ | 1.26 nF / 509 μJ | 1320 nC | 37.8 mJ / 13.8 mJ |
| BMF540R12MZA3 | 1200V / 540A | Pcore?2 ED3, Si3?N4? | 2.2 mΩ / 3.0 mΩ | 1.26 nF / 509 μJ | 1320 nC | 15.2 mJ / 11.1 mJ |
(上述參數綜合提取自各型號模塊的初步與目標數據手冊。測試條件普遍為:VGS?=18V/?5V 或 ?4V,VDS?=800V,f=100kHz。其中高流容量模塊廣泛采用了具備極佳熱循環能力的Si3?N4?(氮化硅)AMB陶瓷基板技術 )
導通電阻微縮與RMS優化的強耦合關系
分析上述硬核電氣參數,首先可以觀察到導通電阻(RDS(on)?)的極致微縮效應。從60A模塊在25℃下的21.2 mΩ急劇下降至540A旗艦?zāi)K(如BMF540R12MZA3與BMF540R12KHA3)的2.2 mΩ,SiC MOSFET的導通損耗在標稱工況下已被壓縮至物理極限 。這種特性的系統級影響在于,模塊的穩態導通損耗嚴格遵循焦耳定律 Pcond?=Irms2??RDS(on)?。在DAB變換器中,由于不存在類似硅基IGBT的固定正向壓降(VCE(sat)?),損耗的增長完全被電流有效值的平方項所主導 。這意味著,在輕載或深度電壓失配引發高無功回流的情況下,即便傳輸?shù)挠泄β蕵O低,巨大的環流產生的Irms?也會通過平方級次放大導通損耗和高頻變壓器的磁芯/銅損。因此,從控制算法層面實現電感電流有效值的數學最小化(RMS Minimization),已經超越了單純的效率優化范疇,成為完全釋放大容量SiC模塊電流吞吐能力、防止器件局部熱失控的必要前置條件 。
結電容激增對軟開關邊界的物理侵蝕
在追求電流有效值最小化的同時,半導體物理層面的另一個關鍵參數——輸出結電容(Coss?)正對優化算法的邊界施加嚴苛的非線性約束。隨著模塊電流容量通過芯片并聯技術的提升,Coss?呈現出顯著的線性增長趨勢。如數據所示,60A模塊的Coss?僅為157 pF,而540A模塊的Coss?則躍升至1.26 nF,其在800V母線電壓下儲存的能量(Ecoss?)高達509 μJ 。
在DAB變換器中,實現零電壓開通(ZVS)的核心物理定律要求高頻串聯漏感(L)中存儲的能量必須能夠完全抽干即將開通的開關管的結電容電荷,并同時為同一橋臂即將關斷的開關管結電容充電 。數學上,這意味著在換向瞬間,電感電流iL?必須滿足能量不等式:EL?=21?LiL2?≥2Ecoss?。當算法極致追求Irms?最小時,必然會極大地壓低換向瞬間的瞬態電流幅度。對于540A級別的超大容量模塊,若換向電流不足以提供超過1 mJ(即2×509μJ)的諧振能量,SiC MOSFET通道將在漏源電壓(VDS?)尚未歸零的硬開關狀態下強行開通 。此時,原本儲存于Coss?中的能量將在極短的導通時間內在芯片內部轉化為熱能劇烈耗散,引發高達37.8 mJ(如BMF540R12KHA3的Eon?指標)的單次開關損耗躍升 。這種由硬開關引發的損耗突變不僅抵消了RMS優化帶來的導通損耗收益,更可能誘發強烈的高頻電壓振蕩(Ringing)與電磁干擾(EMI),這使得移相控制策略必須在“電流有效值最小化”與“全域ZVS能量保證”之間尋求極其精確的數學折衷 。
此外,部分先進SiC模塊(如BMF240R12E2G3)內置了獨立的SiC肖特基勢壘二極管(SBD),實現了真正的零反向恢復(Zero Reverse Recovery) 。即使是利用體二極管的模塊,其反向恢復電荷(Qrr?)也已被優化至微庫侖級別(例如BMF360R12KHA3在175℃下僅為5.4 μC) 。這種卓越的二極管特性大幅降低了DAB變換器在偶爾丟失ZVS邊界、進入硬開關或不完全軟開關狀態時的直通災難風險,賦予了底層優化算法更寬容的容錯裕度 。
移相控制自由度的演進與拓?fù)涠嗑S建模
DAB變換器的功率拓?fù)溆稍吶珮颍ㄓ芍绷髂妇€V1?供電)、副邊全橋(由直流母線V2?供電)以及連接兩者的串聯漏感L(或外加電感)與高頻隔離變壓器(匝比為1:n)構成 ??刂破涔β蕚鬏?shù)姆较蚺c大小,本質上是通過控制原副邊橋臂開關管的開通與關斷時序,生成具有特定脈寬與相位的交流方波電壓v1?(t)與v2?(t),進而通過改變漏感兩端的壓差(vL?(t)=v1?(t)?v2?(t)/n)來重塑電感電流的伏秒平衡特性 。

控制變量與數學自由度的拓?fù)鋽U(kuò)展
為了應對不同負載深度與電壓變比下的環流問題,DAB變換器的調制策略經歷了從單自由度向多自由度的演進過程,核心在于對橋臂內與橋臂間相位角的精細化解耦 。在定義中,通常將開關周期設為Ts?,半周期為Ths?=Ts?/2,開關頻率為fs?。
單移相控制(Single Phase-Shift, SPS) :這是DAB最基礎的控制手段,原副邊全橋內部對角線開關管互補導通,輸出占空比恒定為50%(D1?=1,D2?=1)的純方波 。系統唯一的控制自由度是原邊電壓與副邊電壓之間的外移相角(Φ)。在輸入輸出電壓匹配(即電壓變比 k=V1?/(nV2?)=1)時,SPS控制能實現最低的電流應力;然而,當電壓嚴重失配(k=1)時,由于原副邊方波的伏秒面積不相等,電感電流在換流瞬間無法快速過零,導致長達數十微秒的功率回流階段,致使傳輸效率斷崖式下降 。
擴展移相控制(Extended Phase-Shift, EPS) :為了抑制無功回流,EPS引入了第二個控制自由度。它通常在原邊或副邊全橋內部增加一個內移相角,使得該側全橋輸出帶有死區時間(零電壓平臺)的三電平波形,從而改變有功功率與無功功率的耦合關系 。
雙移相控制(Dual Phase-Shift, DPS) :DPS控制要求原副邊全橋同時引入一個大小相等的內移相角。這種對稱的占空比衰減機制不僅能降低峰值電流,還能在一定程度上改善高頻變壓器的磁通分布 。
三移相控制(Triple Phase-Shift, TPS) :TPS控制代表了DAB恒頻調制的“全集”(Universal Set)與最高控制維度。它解耦了原邊占空比D1?、副邊占空比D2?以及外移相差Φ三個完全獨立的自由度(所有控制變量均歸一化至$$區間) 。理論上,SPS、EPS與DPS均是TPS在特定邊界條件下的數學降維特例 。憑借三個自由度的無限組合,TPS能夠在理論上覆蓋所有物理可行的電壓與電流運行軌跡。
基于TPS的電流有效值多項式解析模型
在TPS控制下,電感電流iL?(t)的波形演變成為了一個在半周期內包含多個拐點(如t0?,t1?,t2?,t3?)的復雜分段線性函數 。為了將其作為優化的目標函數,必須首先推導出連續且可導的電流有效值解析表達式。
根據傅里葉分解或分段時域積分法,一個完整開關周期內的電流有效值平方Irms2?可由各換向關鍵點的瞬時電流嚴格定義為:
Irms2?=3Ts?2?∑i=03?[iL2?(ti?)+iL2?(ti+1?)+iL?(ti?)iL?(ti+1?)]
為了構建與特定漏感、頻率及電壓絕對值無關的普適性數學模型,引入了無量綱的歸一化電流有效值平方(Inrms2?)與歸一化傳輸功率:
Inrms2?=48fs2?L2Irms2??n2V22??
p=nV1?V2?/(8fs?L)Pout??
依據控制變量組合在時間軸上的不同重疊關系,TPS在正向功率傳輸下可被劃分為至少八種不同的工作模式(Mode A至Mode H) 。在旨在降低輕載與中載環流的優化策略中,具有物理尋優價值的核心模式通常聚焦于Mode D、Mode F與Mode G 。各模式下的歸一化有效值電流表達式呈現出高度非線性的多維多項式特征。
| 典型TPS模式 | 適用功率范圍 | 歸一化電流有效值平方 (Inrms2?) 閉式解析多項式 |
|---|---|---|
| Mode D | 中等功率區域 | 3D22??2D23?+4k?6D1?k+3D12?k?6D2?k+3D22?k+3D12?k2?2D13?k2?12kΦ+12D1?kΦ?6D12?kΦ+12D2?kΦ?6D22?kΦ+12kΦ2?8kΦ3 |
| Mode F | 低功率區域 | 3D22??2D23?+D13?k?6D1?D2?k+3D1?D22?k?2D13?k2+12D1?kΦ2 |
| Mode G | 低功率/對稱區 | 3D22??2D23??6D1?D2?k+3D12?D2?k+D23?k+3D12?k2?2D13?k2+12D2?kΦ2 |
(注:上述表達式中的k為電壓變比,公式推導基于半個周期的分段線性積分組合而成 。)
這些復雜的三元三次多項式深刻表明了TPS優化的數學難度:任何單一占空比變量(D1?或D2?)的微小抖動,不僅會引起有功功率的漂移,更可能導致多項式高次項發生劇烈改變,使得RMS電流產生災難性的階躍。這也是為什么傳統的線性PID控制器或粗糙的離散查表法(Lookup Table)無法在此類拓?fù)渲蝎@得最佳能效的根本原因 。
基于拉格朗日乘子法與KKT條件的全局最優軌跡推導
為了在滿足目標有功功率傳輸的剛性需求下,從無窮多個(D1?,D2?,Φ)組合中精準提取出能使Inrms2?最小的數學奇點,這在運籌學中構成了一個經典的帶約束非線性規劃問題(Nonlinear Programming Problem, NLP) 。
在傳統的解決方案中,研究者常借助粒子群優化(PSO)、遺傳算法(GA)或量子啟發式優化(QIO)等元啟發式人工智能算法進行局部優化(Local Optimization, LO)尋優 。這些數值算法能夠輕易規避復雜的數學推導,并避開多維空間中的局部極小值。然而,對于工作在數十至數百千赫茲的SiC DAB變換器而言,實時在線執行迭代搜尋會耗盡微控制器的計算資源,而離線計算生成的龐大控制網格(Grid)又不可避免地引入了量化誤差與離散性跳躍,破壞了控制系統的動態穩定性 。
因此,從底層數學邏輯出發,利用卡羅什-庫恩-塔克(Karush-Kuhn-Tucker, KKT)條件結合拉格朗日乘子法(Lagrange Multiplier Method, LMM)推導全域閉式分段解析解(Piecewise Closed-form Expressions),被證明是實現全局優化(Global Optimization, GO)的最優雅且最具工程實用價值的技術路徑 。
優化問題的拉格朗日拓?fù)錁?gòu)造
以正向Buck工況(電壓變比 k>1)下的Mode D運行區間為例,優化的基礎目標函數即為前文表列的Inrms2?(ModeD)多項式。 系統的等式約束條件為DAB傳輸功率的解析表達必須等于目標指令功率p:
p=1?(1?D1?)2?(1?D2?)2?(1?2Φ)2
為了確保降低RMS電流的過程不會引發破壞性的硬開關,必須將全管軟開關(Full-Switch ZVS)作為硬性不等式約束嵌入優化模型中。通過時域分析可知,實現ZVS的充分必要電流極性條件為:在開關管開通時刻前,電流必須向外抽取結電容電荷,即要求換流點的瞬態電流滿足特定的正負極性(例如 iL?(t1?)<0 且 iL?(t2?)>0 等) 。
綜合目標函數與內外約束,構造的核心拉格朗日泛函(Lf?)呈現如下解析形式:
L_f = I_{nrms}^2(D_1, D_2, Phi) + lambda cdot left + mu_1 cdot left + mu_2 cdot left
其中,λ為控制功率等式約束的拉格朗日乘子,μ1?,μ2?為處理軟開關邊界不等式約束的KKT乘子。通過對拉格朗日函數分別求取各控制變量的偏導數,并令偏導方程組等于零(即 ?D1??Lf??=0,?D2??Lf??=0,?Φ?Lf??=0),可以剝離出隱藏在復雜多項式背后的精確代數控制面 。
對稱優化策略(SOS-TPS)與全域閉式控制律
運用上述拉格朗日解構方法,一種被稱為對稱優化策略(Symmetric Optimization Strategy, SOS-TPS)的最前沿調制方案被完整提出。該策略極其巧妙地利用了DAB拓?fù)湓谠边厯Q位時的物理對稱性:如果將原副邊直流電壓對調,并同步交換原副邊的交流占空比(即互換D1?與D2?),且保持外移相角Φ不變,此時系統歸一化傳輸功率的絕對值完全相等,且歸一化RMS電流表現出完全一致的衰減趨勢 。
基于這一對稱性原理,在正向降壓(Buck,k>1)模式下歷經繁冗推導得出的最優解析解,可以直接通過代數映射(互換D1?,D2?并將k替換為1/k)無縫移植到正向升壓(Boost,k<1)模式中,徹底免除了重復的矩陣偏導運算 。
基于SOS-TPS理論體系,覆蓋低功率、中等功率與高功率的全域電流有效值最小化平滑控制軌跡被嚴密確立:
| 負載區域特征 | 歸一化功率閾值邊界 (p) | 原邊內移相/占空比 (D1?) 軌跡方程 | 副邊內移相/占空比 (D2?) 軌跡方程 | 外移相差 (Φ) 軌跡方程 |
|---|---|---|---|---|
| 低功率區 (針對 k>1) |
0
| D1?=2(3k?2)1?8p+12kp+1?? | D2?=21?(1+D1?k) | Φ=41?D1??1+(?2+3k)D1??? |
| 中功率區 (針對 k>1) | k2k?1?… 至重載交界閾值 | D1?=21?k+2kΦ+(k2+1)(1?2Φ)2?2k(1?2Φ)+1?? | D2?=1 | 依據指令功率等式閉環聯立求解 Φ |
| 高功率區 (全域通用) | 接近或等于 pmax? | D1?=1 | D2?=1 | 自動退化為傳統 SPS 控制 |
(結構解析:對于降壓模式的中功率區,次級側輸出不再采用三電平削波,而是滿占空比運行(D2?=1),通過動態壓縮原邊占空比D1?來壓制回流;而在重載全功率輸出時,內外占空比雙雙飽和至1,以獲取最大的伏秒傳輸面積 。)
物理機制的深度剖析: 這些冰冷的閉式代數解完美揭示了DAB降低環流的內在物理機制。在接近滿載的高功率區,由于有功功率傳輸絕對主導了電感電流的走向,無功回流的比例微乎其微。此時,維持D1?=1和D2?=1的SPS模式不僅能實現最佳傳輸效率,更依靠龐大的有功電流天然保證了全橋開關管的ZVS 。 然而,一旦負載功率跌入中輕載區間,通過嚴密數學模型指導的D1?或D2?的衰減(生成具有零電平死區的三電平電壓階梯波),人為地在原副邊交流電壓之間創造了一段“零電壓重疊期”(v1?與v2?同時歸零的鉗位窗口)。在這一窗口內,高頻漏感兩端的電位差歸零,電感電流的劇烈攀升被強制踩下“剎車”并保持平緩續流,從而在物理源頭上切斷了無功電流在變壓器兩側的“乒乓式激蕩”。實測數據證明,相較于SPS控制,這種基于軌跡解的TPS策略在低功率工況下可將峰值電流劇降40A,RMS電流下降幅度高達11.45A,真正實現了輕載效能的重塑 。
SiC非線性結電容對ZVS解析邊界的沖擊與折衷算法
理論上無懈可擊的最小化RMS軌跡,在部署至SiC功率模塊硬件時,遭遇了微觀半導體物理特性的強力挑戰。追求絕對的“最小有效值電流”,會導致?lián)Q向時刻的瞬態電流被過度壓縮,進而在毫無預警的情況下打破了零電壓開通(ZVS)的能量守恒定律 。

結電容(Coss?)的高維非線性特征
傳統的電力電子文獻在評估DAB變換器的ZVS邊界時,多采用靜態的電流極性條件(例如僅需滿足 iL?(tswitch?)>0)。這種假設忽略了寬禁帶器件由于物理結構導致的一項致命特性——輸出寄生電容Coss?的極端非線性(Nonlinear Profile) 。
實驗與芯片手冊(如BASiC BMF540系列)表明,SiC MOSFET漏源兩端的結電容并非恒定值。當開關管兩端電壓vDS?較高(如800V)時,電容值保持在相對較低的水平(如1.26 nF);但當vDS?在開關換向的最后階段逼近0V時,由于耗盡層寬度的急劇坍縮,其實際結電容容量會發生數十倍甚至百倍的非線性暴漲 。
因此,DAB實現ZVS的嚴謹物理門檻不僅是極性正確,更是要求高頻漏感中存儲的殘余能量(ELσ??)必須在死區時間內,絕對大于非線性結電容在全電壓域內的充放電能量積分和(2Ecoss?):
ELσ??=21?LiL(tswitch?)2?≥2Ecoss?=2∫0VDC??v?Coss?(v)dv
這便構成了一個無法回避的物理悖論:當拉格朗日極值點在輕載區域?qū)MS電流極力壓榨至最低時,分配給各個開關節點的換向電流(iL(tswitch?)?)將被壓縮到僅有幾安培甚至幾百毫安。這點微弱的電流在遭遇激增的Coss?時,其攜帶的能量根本無法在死區時間(Dead-time)結束前將開關管的vDS?抽至零伏。控制脈沖一旦強行到來,半導體內將發生災難性的硬開關(Hard Switching)事件。未能抽除的電荷將在SiC溝道導通瞬間以熱能形式被強行耗散,導致如BMF540R12KHA3模塊高達37.8 mJ的單次開通損耗(Eon?)爆發 。這種由硬開關引發的極速高頻振蕩(Ringing)與海量損耗,將徹底摧毀RMS優化帶來的微薄導通損耗收益 。
調制因子注入與最優ZVS邊界的折衷重塑
為了化解電流極值點與非線性ZVS邊界之間的致命沖突,先進的增強型集成優化策略(如EIOS-TPS機制)引入了“主動能量注入”的折衷理念 。
既然絕對的RMS最小化在輕載下是導致硬開關的罪魁禍?zhǔn)?,算法便在低功率區的目標函數中,主動植入一個“調制補償因子(λ)”。該因子的核心作用是:偏離拉格朗日最優軌跡,人為地、精確地保留一絲原本應當被消除的無功環流,使得換流點的瞬時電感電流被強制托舉并錨定在恰好滿足 iL?(tswitch?)=4Ecoss?/L? 的閾值之上 。
物理層面的實驗印證了這一妥協的正確性:盡管引入補償因子會導致漏感RMS電流有百分之幾的輕微回彈(增加了少許導通損耗),但由于全時域、全管ZVS狀態得以重新確立,SiC模塊那令人生畏的硬開關損耗被完全清零。兩者相抵,變換器的整體最高效率反而實現了二次躍升(Peak Efficiency達到 98.8% 以上),充分展現了電力電子多物理場折衷設計的美學 。
實際硬件約束應對:死區效應補償與數字延遲預測
將具有復雜代數映射關系的TPS理論軌跡部署到運行在100kHz極高頻率的SiC微處理器硬件上,還必須跨越由時間寄生效應構成的深水區。納秒級的死區時序偏差與微秒級的控制器運算滯后,足以使整個環流優化大廈轟然倒塌 。
死區時間(Dead-Time)與“電壓極性異常反轉”
在基于橋式結構的DAB中,為了防止同一半橋上下兩個SiC MOSFET在開關過渡瞬間因拖尾電流發生直通短路燒毀,數字控制程序會強制在互補的PWM驅動信號間插入幾百納秒的死區時間(Dead-Time, tdt?)。
在基于IGBT的傳統逆變器中,死區時間僅僅表現為微小的占空比丟失。但在DAB為了降低輕載環流而實施的多移相優化工況下,由于換流點的電感電流已經被抑制得極小,死區時間帶來了一個極為反直覺的物理現象——電壓極性異常反轉(Voltage Polarity Reversal) 。
當原邊或副邊開關管關斷,死區時間啟動時,原本應由反并聯體二極管接力續流的微弱電感電流,可能因為電流不足而在死區時間結束前過零反向。一旦電感電流反向,原本導通的二極管自然關斷,電流轉而強行從對側原本處于阻斷狀態的開關管抽取電荷,導致本該鉗位在母線電平的橋臂中點電壓,在死區期間發生非受控的塌陷與翻轉(Pulse Sags & Pulses Distortions) 。 這種微觀的極性反轉會引發災難性的系統級蝴蝶效應:它不僅使數字DSP分配的占空比(D1?,D2?)和移相角(Φ)發生嚴重的物理偏離,摧毀了拉格朗日數學模型的執行基礎,更會在變壓器上積累低頻直流偏置電流(DC Bias Current),導致昂貴的高頻磁芯單向飽和,并引入高額的渦流損耗與傳導損耗 。
為了根除這一硬件頑疾,研究人員提出了基于五自由度(Five-degree-of-freedom)的死區時間非對稱補償調制策略(Asymmetric Duty Modulation, ADM) 。該技術利用MCU內置的納秒級高速比較器,實時偵測每個開關周期內SiC器件換流時刻的電流極性與實際關斷時間 。一旦偵測到極性反轉風險,控制算法不再使用對稱的PWM脈沖,而是有選擇性地延遲某一個開關管驅動信號的上升沿或下拉下降沿 。這種在時間軸上進行的精微不對稱修補,成功將畸變的電壓重新拉伸為理想的方波,不僅徹底根除了直流偏磁,甚至將殘余的漏感電流有效值進一步削減了15.79%至18.56% 。
消除高頻數字計算延遲的模型預測架構
除了死區效應外,數字控制系統(如TMS320F280039控制器 )的計算延遲(Computational Delay)是阻礙動態尋優軌跡精準落地的另一大障礙 。
在100kHz的開關頻率下,一個控制周期Ts?僅為10微秒。模數轉換器(ADC)采樣電壓電流、數字濾波、計算龐大復雜的開方與多項式拉格朗日方程,往往需要耗費2微秒以上的CPU指令周期 。這導致控制環路存在一個等效于零階保持器(ZOH)的固有延時(通常為0.5Ts?或1.0Ts?)。在動態負載突變(如電動汽車大電流拉載)時,這種計算延遲會導致控制器下發的移相指令滯后于當前電網狀態,引發閉環系統嚴重的相位滯后(Phase Lag)、增益振蕩,甚至是系統失穩 。
為了徹底抹平計算延遲帶來的時間差,現代DAB高端控制引入了離散時間狀態空間建模(Discrete-Time Modeling)與模型預測控制(Model Predictive Control, MPC)架構 。 MPC控制器徹底摒棄了傳統的被動響應邏輯,通過內部建立精確的電感電流與輸出電壓數字孿生方程,MPC能夠在第k個采樣周期,利用高維矩陣指數前向預測兩個甚至多個采樣步長之后的系統狀態(即預測x[k+2]) 。
在預測的基礎上,控制系統構建包含誤差平方項的全局代價函數(Cost Function),例如 J=(V2???v2?[k+2])2+… ,并將抑制RMS電流的多項式懲罰項直接編織入內 。通過滾動優化與前饋補償技術的結合,DAB變換器如同擁有了預知未來的能力,能夠在負載突變發生的同時,提前規劃并平滑切換控制變量,確保即使在最劇烈的功率躍遷中,高頻電感電流也絕不會逾越那道由數學規劃設定的最小有效值紅線 。
結論
基于上述全鏈條物理分析與控制理論的解構,基于先進SiC MOSFET模塊構建的高頻大容量DAB直流變換器,其卓越的硬件效能轉化深度依賴于多維移相控制體系在數學層面上的環流壓榨與優化能力。
傳統單移相(SPS)控制在非理想工況下的高回流與高傳導損耗瓶頸,已被基于多移相(TPS)拓展下通過拉格朗日乘子法嚴格推導的全局電流有效值最小化代數方程組所徹底攻克。該閉式解析軌跡不僅賦予了DAB控制器在不同功率區間平滑調度的能力,更將輕載下的環流損耗抹除殆盡。
更為前沿的工程啟示在于:對于搭載超低RDS(on)?與高非線性結電容Coss?的新一代大容量SiC模塊而言,盲目追求絕對的數學RMS最小化將必然招致丟失ZVS的毀滅性硬開關災難。最優控制的本質已升華為一場在“壓縮傳導損耗(降低Irms?)”與“豁免開關損耗(注入補償環流維持2Ecoss?能量守恒)”之間的精巧拓?fù)洳┺摹T佥o以針對物理層死區反轉的非對稱重構以及消除數字計算延遲的模型預測架構,現代高頻SiC DAB技術正以高度融合的軟硬件協同設計,向著無限逼近100%電能轉換極限的深水區不斷挺進。
