電驅動系統標定全流程指南：從生產扭矩秩序、基礎參數，到 MTPA與弱磁、診斷架構與模型化標定閉環
以下內容發表在「SysPro系統工程智庫」知識星球
- 關于電驅動系統標定全流程深度拆解 | 性能->診斷-> 駕駛性v1.0
- 「SysPro 動力系統功能解讀」專欄內容，全文11800字
- 非授權不得轉載，或進行散播，或用于任何形式商業行為
- 本篇為節選，完整內容會在知識星球發布，詳細分布見目錄頁
導語：今天聊聊電驅動系統的標定，本篇，我們會把性能標定、診斷標定和駕駛性標定放到同一條系統鏈路里，建立對標定的二維坐標，按"對象—流程—邊界—量產閉環"四個層級，講清楚標定是如何幫助整車建立扭矩秩序的？
很多人第一次接觸電驅動系統標定時，會把它理解成"把電機調轉起來，再把幾張曲線修漂亮"。但事情遠沒有這么簡單：電驅動系統要不要給準扭矩？能不能在高速區繼續放出能力？故障來臨時會不會誤報或漏報？坡道和冰面上會不會抖？熱浸之后還能不能把駕駛感受守??？這些問題最后都會落到標定上。也就是說，標定并不是控制開發完成之后的附屬動作，而是把電機、電控、傳感器、BMS、熱管理、傳動系統和整車場景重新打通的一輪系統工程，是真正讓我們電驅動產品"變得優秀"的精髓所在！
圖片來源：SysPro

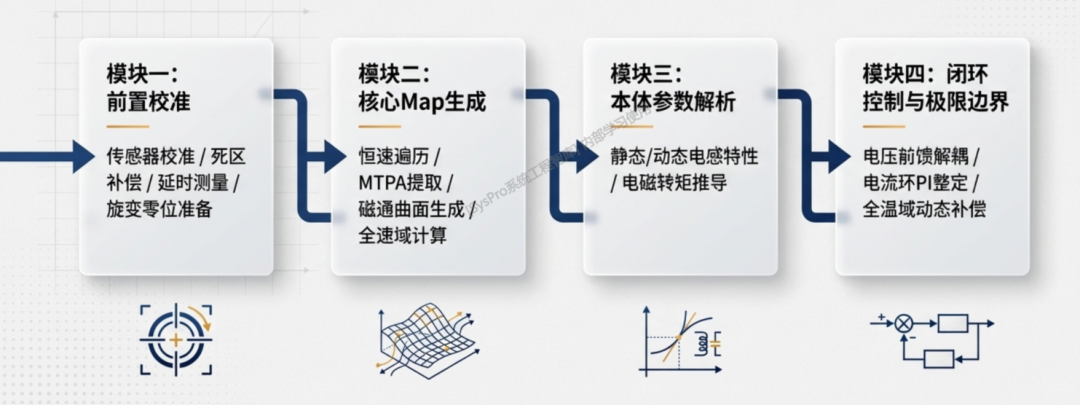

這個系列，我們暫定的計劃是：1）先看臺架標定到底在標什么、準備什么、按什么順序推；2）再看相序、偏移角、磁鏈、Lq/Ld、PI、MTPA、弱磁、最大電流和四象限邊界為什么必須一層層建立；3）然后再繼續往下看動態響應、旋變與高壓診斷、堵轉與降額、坡道和冰面駕駛性，4）最后看冬夏季道路驗證如何把前面所有結論重新壓測一遍。
圖片來源：SysPro
跟著我們過完這條主線，相信后續再去看任何一個具體參數，腦子里就不會只剩下"這個值調大還是調小"，而會先想到它在整條控制鏈里的位置、它和誰耦合？它解決的到底是對象認識問題、性能釋放問題、還是安全收口問題？
最后，如果時間精力允許，這個系列我們會把兩個關鍵點并進來：
第一件是生產扭矩秩序：很多團隊把扭矩問題理解成"驅動器算得準不準"，卻沒有繼續追問扭矩命令是怎樣被組織、過濾、限幅、仲裁、落地到驅動系統里的。
第二件是模型化標定與自動化工具鏈：當對象參數越來越多、邊界越來越復雜、項目節奏越來越快之后，只靠人工掃點和經驗回填，已經很難支撐量產平臺化。也就是說，今天討論電驅動系統標定，必須同時覆蓋"生產秩序"與"數據秩序"這兩條線。
|SysPro備注：標定，我們?cè)缫岩?guī)劃的內容，本次是1.0首發，內容較長分上/中/下，如果大家有更多的實踐性問題可以在文末留言，會在2.0中進行解答。
圖片來源：SysPro

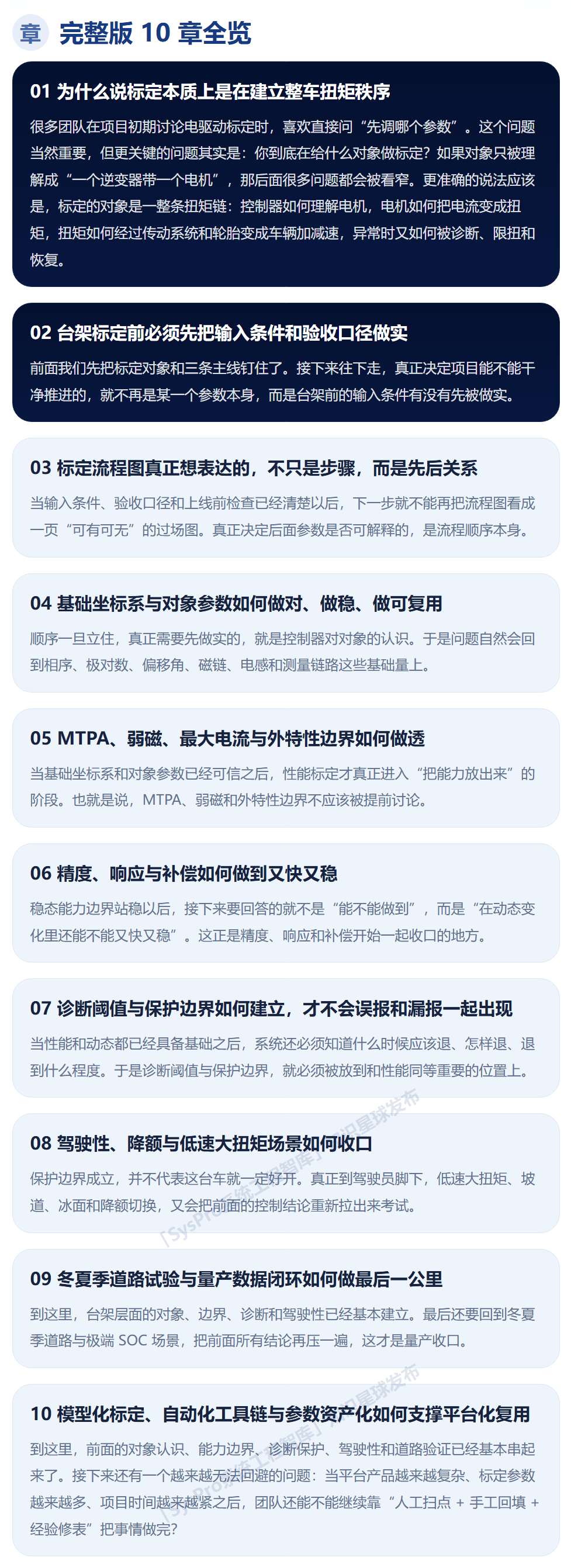

目錄
上篇
01 標定本質：建立整車扭矩秩序
1.1 性能、診斷、駕駛性三層邏輯
1.2 臺架/軟件/整車統一協同語言
02 臺架標定前：輸入條件與驗收口徑
2.1 先決條件對標定質量的影響
2.2 上線前檢查與指標定義
03 標定流程：步驟與先后依賴關系★
3.1 全流程節點與執行順序
3.2 數據核對、版本凍結與復測
中篇
04 基礎坐標系與對象參數標定★
4.1 相序、轉向、極對數與旋變偏移
4.2 電流環PI、磁鏈、Lq/Ld與傳感器
05 MTPA、弱磁與外特性邊界標定★
5.1 MTPA實測最優軌跡
5.2 弱磁、Id_Min與高速能力
06 精度、響應與動態補償標定★
6.1 動態性能指標平衡
6.2 阻力/轉矩補償與平順性
下篇
07 診斷閾值與保護邊界設定★
7.1 高壓雙路徑診斷與門限設定
7.2 旋變、電流故障與分級保護

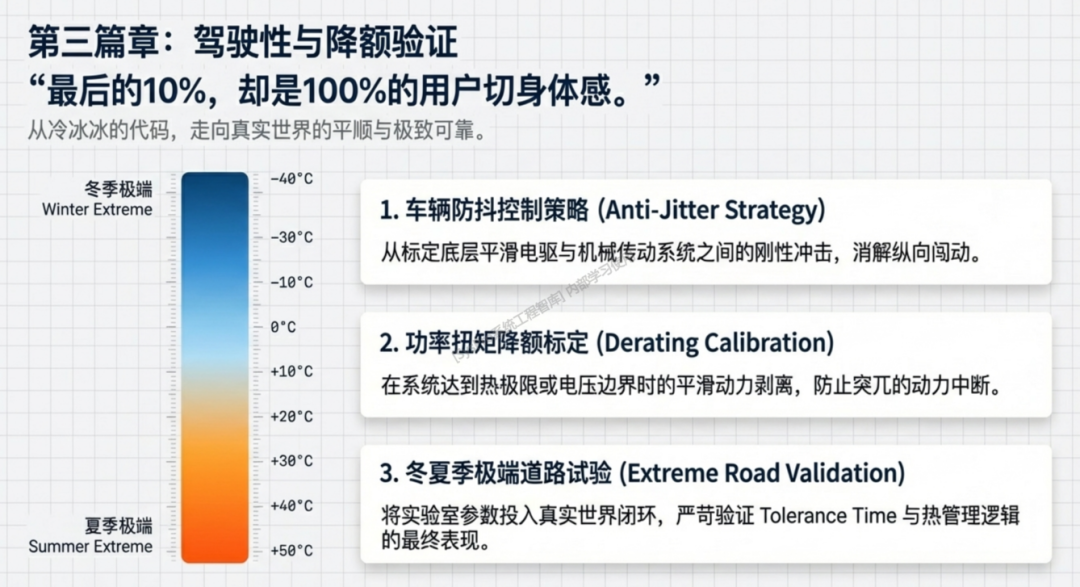

08 駕駛性、降額與低速場景標定★
8.1 防抖、坡道、冰面與ESP協同
8.2 降額、防溜坡與自適應限值
09 冬夏季路試與量產數據閉環★
9.1 高溫、熱浸與持續爬坡驗證
9.2 低溫、電壓波動與SOC一致性
10 模型化標定與平臺化復用★
10.1 DoE、代理模型與自動查表
10.2 參數資產化與平臺繼承復用
注：以上完整內容知識星球發布(點擊文末"閱讀原文"了解，★)
上篇
01
標定本質：建立整車扭矩秩序

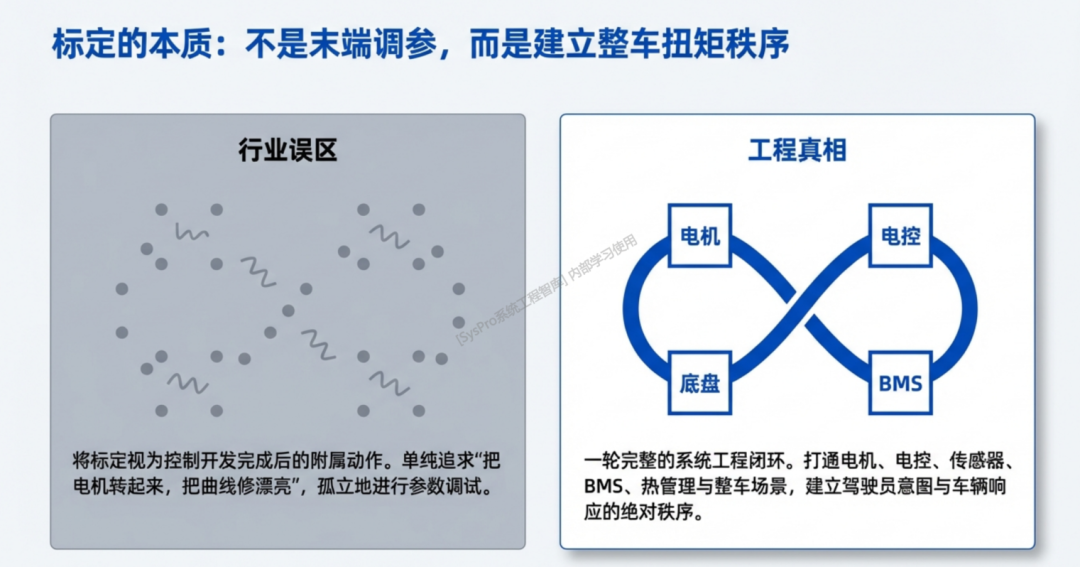

很多團隊在項目初期討論電驅動標定時，喜歡直接問"先調哪個參數"。這個問題很重要，但更關鍵的問題其實是：你到底在給什么對象做標定？如果對象只被理解成"一個逆變器帶一個電機"，那后面很多問題都會被看窄。更準確的說法應該是，標定的對象是一整條扭矩鏈：控制器如何理解電機，電機如何把電流變成扭矩，扭矩如何經過傳動系統和輪胎變成車輛加減速，異常時又如何被診斷、限扭和恢復？
也正因?yàn)槿绱耍?strong>標定真正建立的不是某一張表，而是一種整車扭矩秩序。所謂扭矩秩序，就是駕駛員發出意圖之后，系統在什么范圍內可以快速響應、在什么情況下要保守處理、在越界時如何退讓、在恢復時如何回到正?？刂?/strong>。
|SysPro備注：正式開始前，我們先把標定的對象邊界講清楚。這是個基本概念：標定它不是單純調電機，而是在建立一整條從控制器到駕駛員體感都成立的扭矩秩序。
圖片來源：SysPro

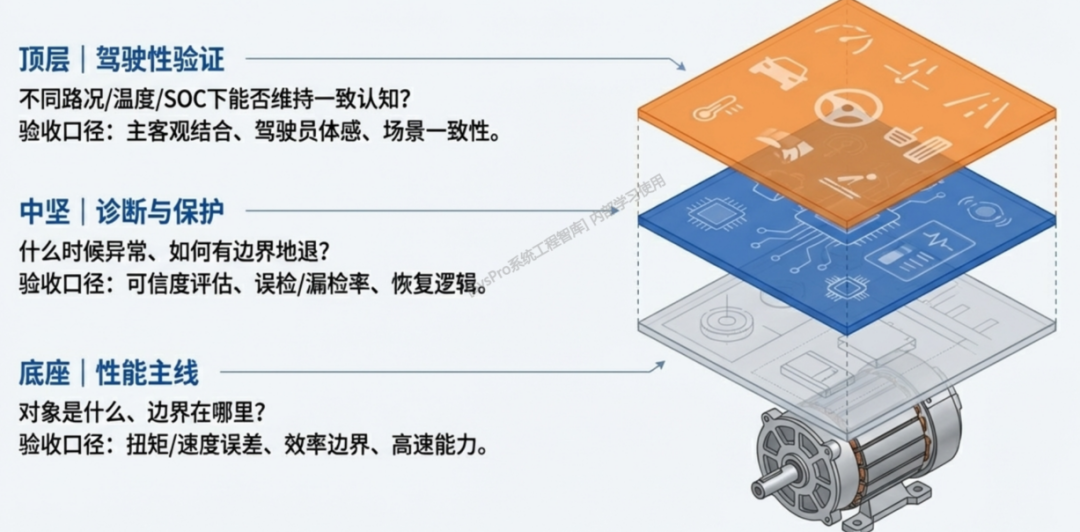

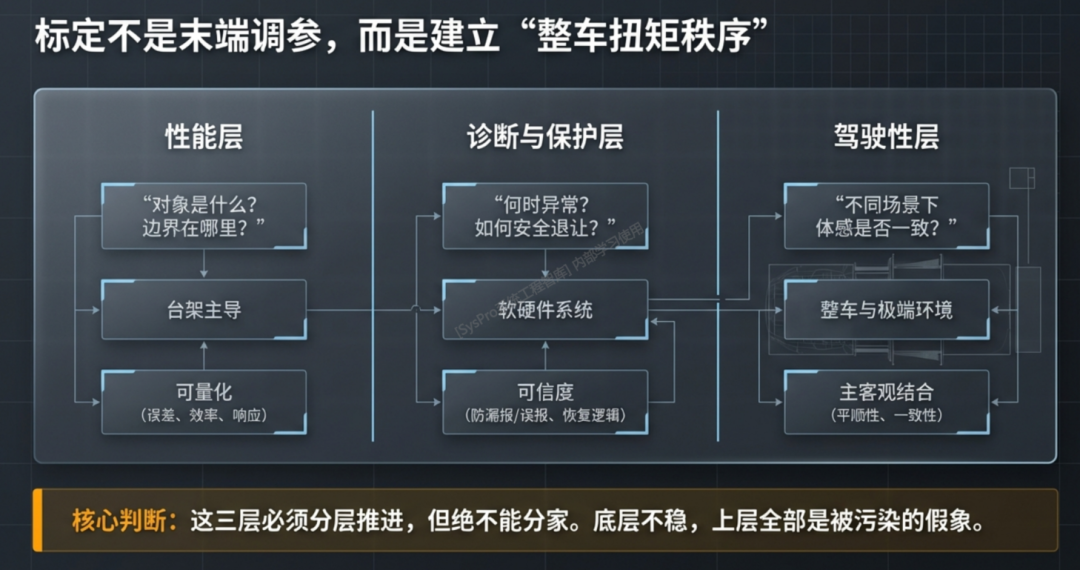

1.1 性能、診斷、駕駛性三層邏輯

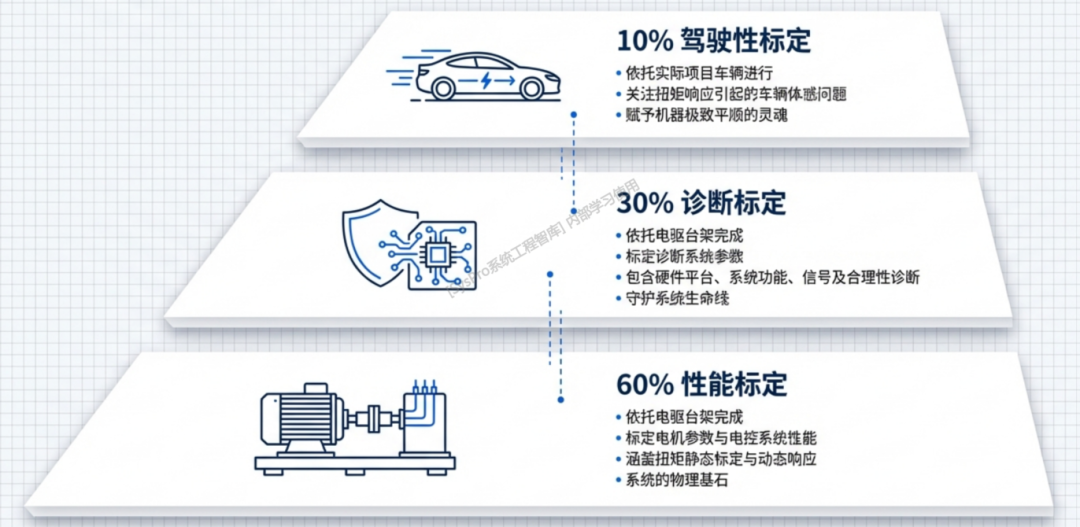

下面我們先建立個全局架構，標定的三個層級：性能標定、診斷標定、駕駛性標定。
圖片來源：SysPro

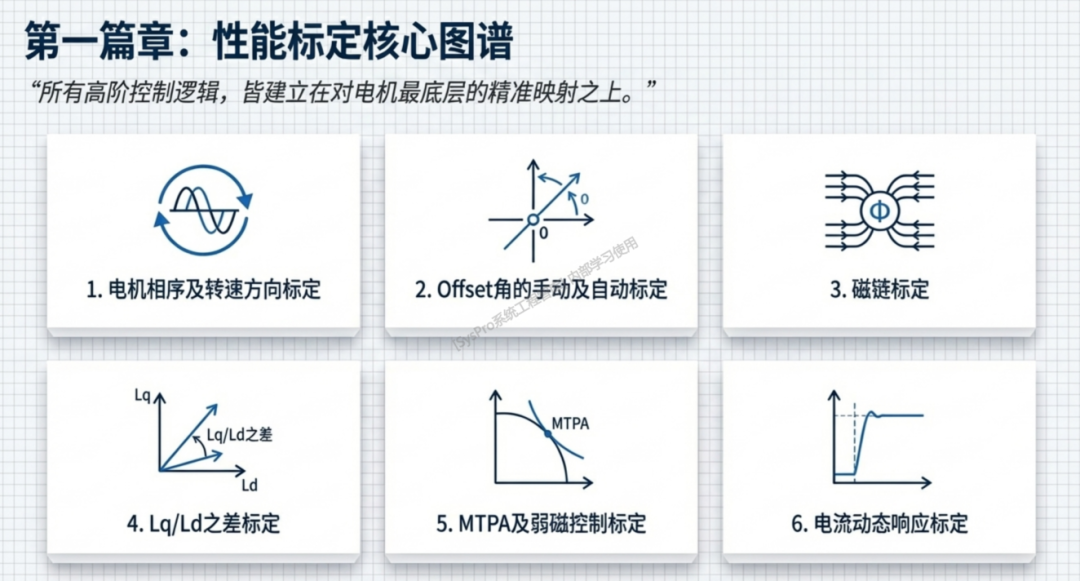

性能標定，通常占電驅動臺架工作量的大頭，一般認為大約占整個過程的大部分。
這是因?yàn)樗?fù)責回答最底層的問題：控制器眼里的這個電機對象到底長什么樣？相序、正轉方向、偏移角、磁鏈、Lq/Ld、MTPA、弱磁、電流動態響應，這些都屬于性能層。只要這一層還不穩，后面很多現象都不具備可解釋性。
圖片來源：SysPro

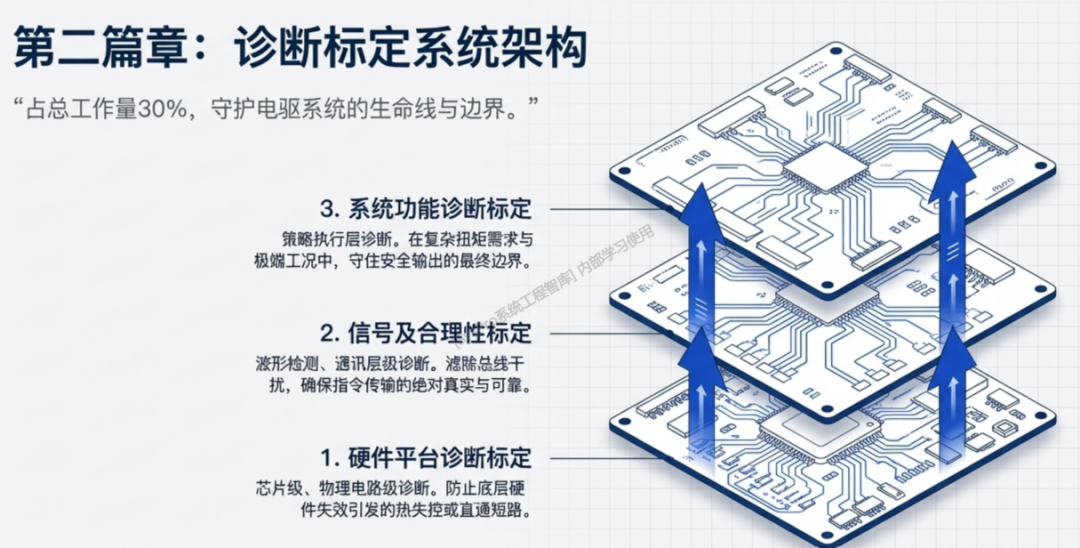

診斷標定，則大約占到另外一大塊工作量。
它的價值在于，系統不只要會控，還要知道什么時候已經不該繼續按正常邏輯去控？電流失控、高壓電壓異常、旋變信號失真、軟件保護閾值越界、硬件鏈路不合理，這些都不是"有問題再看"的附屬項，而是量產控制秩序的一部分。門限過緊會造成誤觸發，門限過松又會侵蝕安全邊界，所以診斷層絕不是性能層做完后隨手配一下。
圖片來源：SysPro
駕駛性標定，雖然在臺架工時占比上往往更小，但它承擔的是最終體驗收口。
臺架上的對象邊界相對干凈，而整車?yán)镞€會疊加電池狀態、傳動鏈剛度、輪胎附著、ESP 協同、坡度和環境溫度等因素。很多看起來像"電機響應慢"的問題，本質上可能是傳動系統振動；很多看起來像"控制器抖動"的問題，真正根因又可能是低溫電壓波動、低附著或底盤系統介入。
圖片來源：SysPro
因此，這里我們也可以把上述提到的三層理解成三種驗收標準：
性能層更偏可量化，臺架上直接看扭矩誤差、速度誤差、效率邊界和高速能力
診斷層更偏可信度，看誤檢率、漏檢率、觸發延遲、恢復邏輯
駕駛性層更偏主客觀結合，既要看波形，也要看駕駛員感受和典型場景一致性
把這三層分清以后，標定這件事就不再是調參數，而是在搭建一整套量產控制秩序。
|SysPro備注：上面講得這些不僅適用于標定工程人員，對于實際產品開發中的任意成員都適用，因?yàn)橹挥邪堰@一基本概念統一，軟硬件、臺架、系統、整車幾波人才能統一理解、協同推進后續工作，下面我們具體聊聊。上面提到的三層，也會在后續主章節中詳細展開。
圖片來源：SysPro
1.2 臺架/軟件/整車統一協同語言
相信大家也有感受，很多項目推進不順，并不是某個人不會調，而是臺架團隊、軟件團隊、整車團隊說的根本不是同一種語言：
臺架團隊更關心電流、扭矩、速度和效率圖
軟件團隊更關心控制模式、濾波、狀態機、故障分級
整車團隊更關心起步、跟腳、頓挫、坡道、冰面和熱衰減
如果這三撥人之間沒有一套統一的對象定義，最后就很容易出現"大家都很忙，但問題越改越散"的情況。|SysPro備注：這也是System Engineering重要的原因所在
圖片來源：SysPro
所以標定一開始就應該約定幾個最基本的問題：車輛前進方向?qū)?yīng)的電機正轉是什么？軟件相序和硬件相序的映射怎么定義？哪些指標算臺架驗收、哪些算整車驗收？診斷觸發以后是限扭、限功率還是直接退出？恢復條件又是什么？別小看這些定義類問題，它們看起來不像參數，但后面所有參數都依賴這些定義。
圖片來源：SysPro
如果把這個工作做扎實了，臺架數據才能被軟件正確解釋，軟件邏輯才能被整車正確驗證。否則就會出現一種非常典型的現象：臺架說指標已經達成，整車卻說車還不好開；軟件說診斷已經合理，整車卻說誤報碼太多；整車說坡道起步不穩，臺架卻找不到異常。真正成熟的標定，一開始就在建立共同語言，而不是到項目后期再去翻譯各方結論。
圖片來源：SysPro

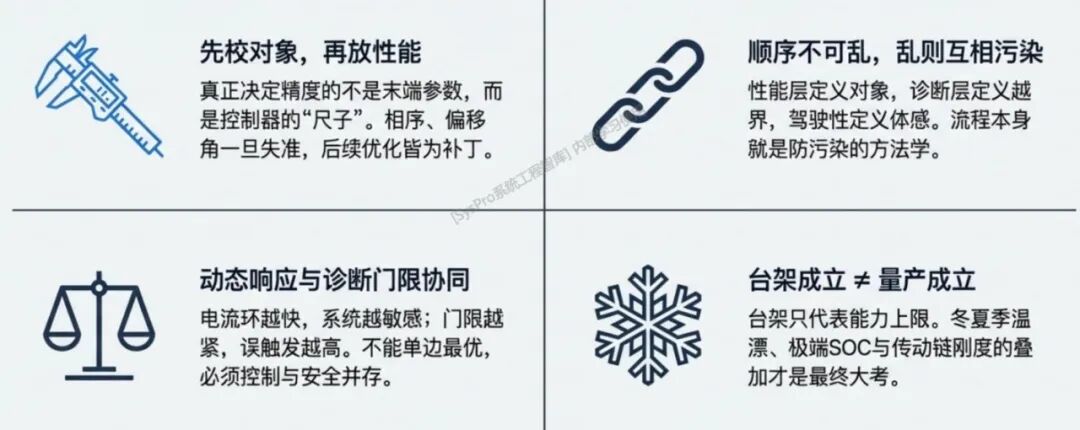

|SysPro備注：上面想強調的是標定不是末端調參。末端調參的邏輯是問題出來了再修、而系統工程標定的邏輯，是先把語言、對象、邊界和流程定義清楚，再讓不同團隊在同一張地圖上推進。之所以先提這部分，是想先把對象、邊界和順序錨住，再去看具體參數，就更容易抓住主線。
以下內容知識星球中發布
02

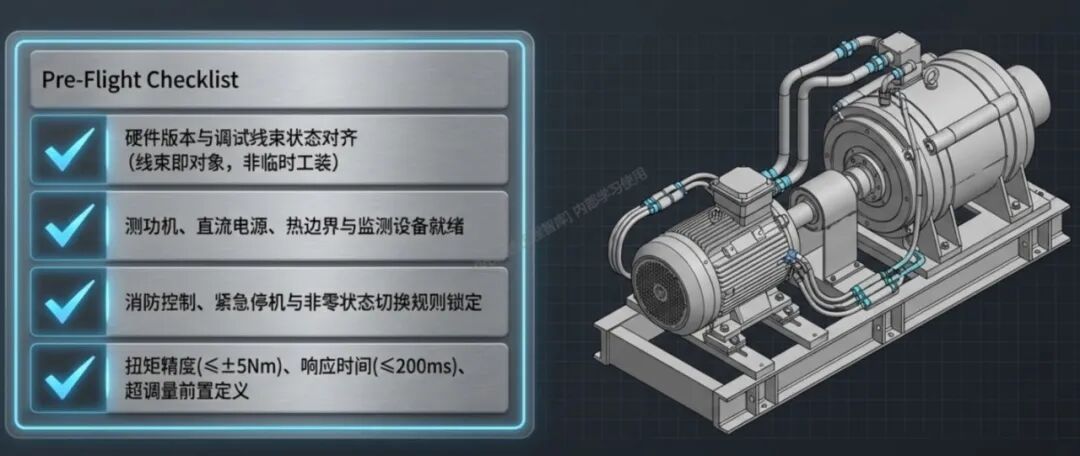

臺架標定前：輸入條件與驗收口徑
(知識星球發布)
2.1 先決條件對標定質量的影響
2.2 上線前檢查與指標定義
圖片來源：SysPro
03
標定流程：步驟與先后依賴關系
(知識星球發布)
3.1 全流程節點與執行順序
3.2 數據核對、版本凍結與復測
圖片來源：SysPro
中篇
04
基礎坐標系與對象參數標定
(知識星球發布)
4.1 相序、轉向、極對數與旋變偏移
圖片來源：SysPro

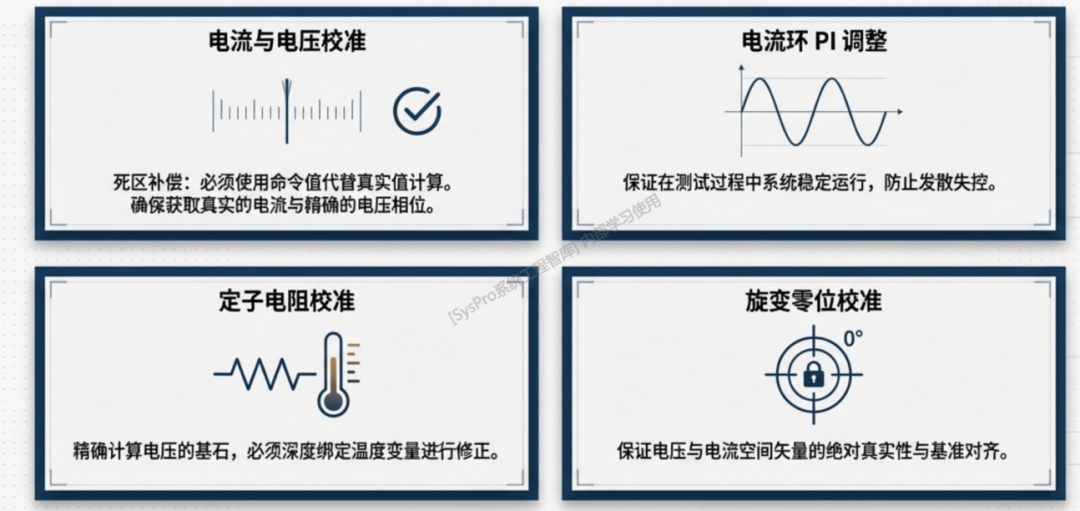

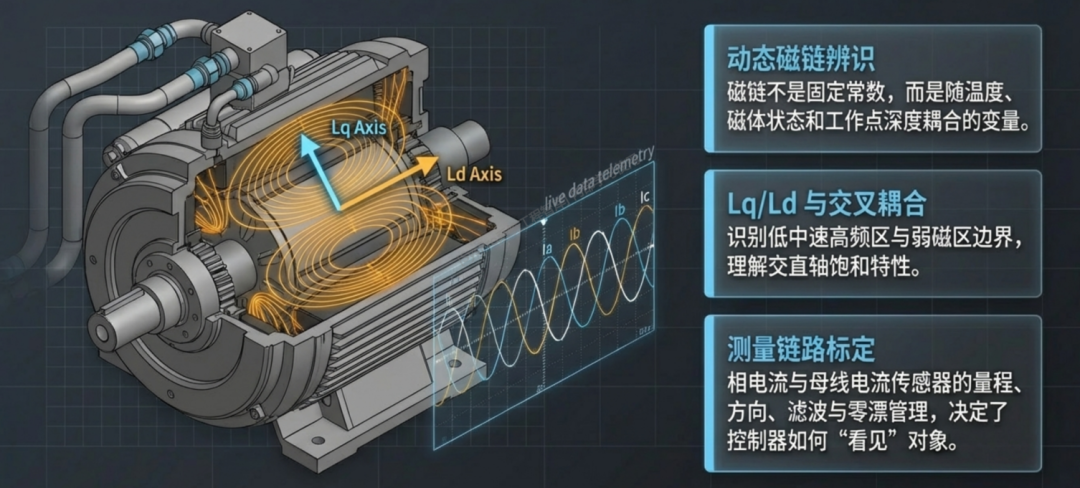

4.2 電流環PI、磁鏈、Lq/Ld與傳感器
圖片來源：SysPro
05

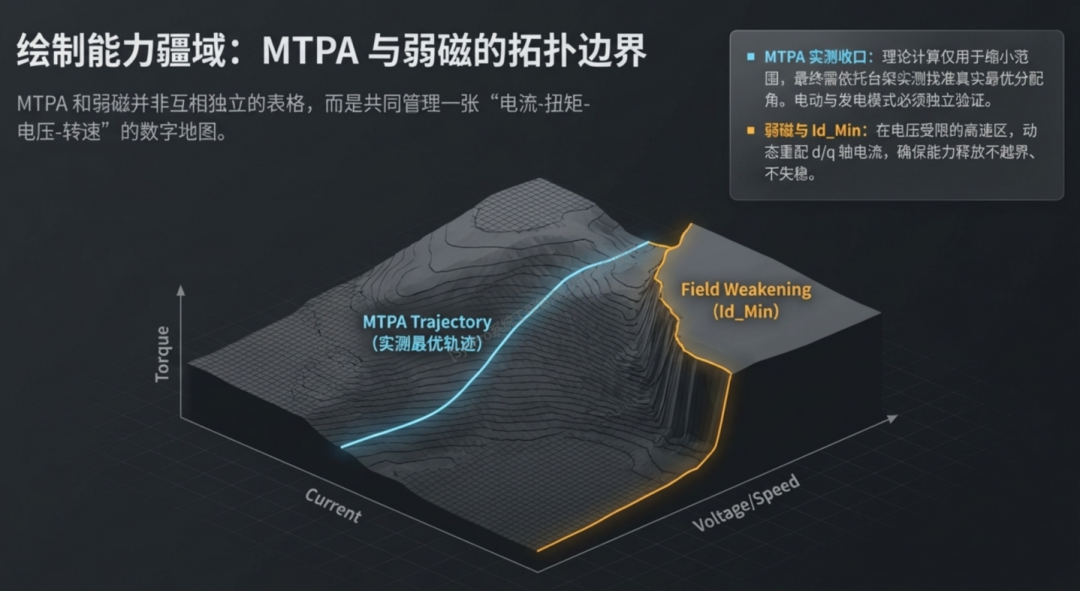

MTPA、弱磁與外特性邊界標定
(知識星球發布)

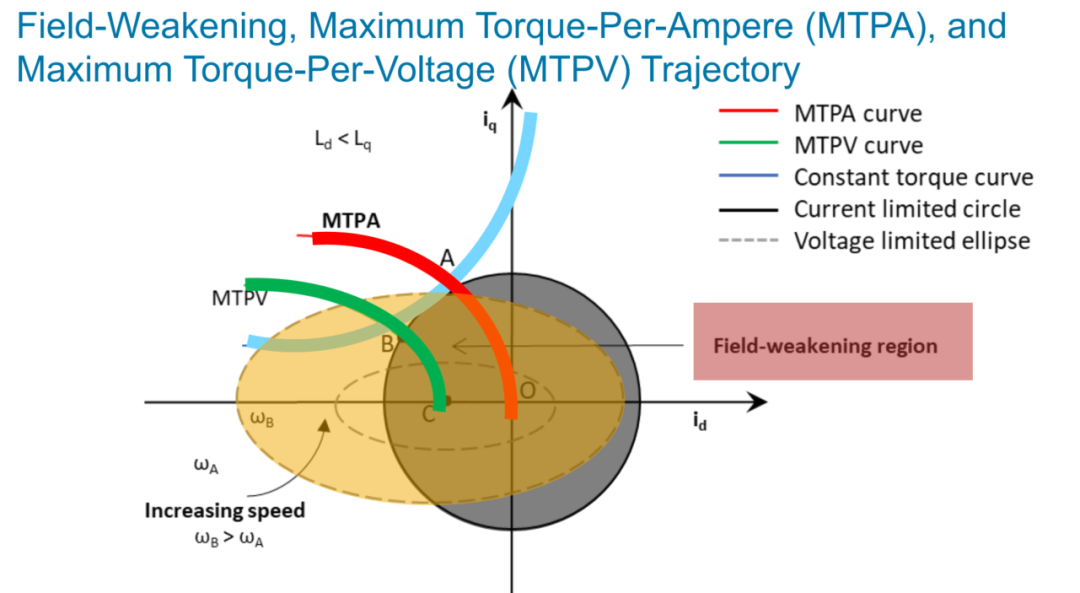

5.1 MTPA實測最優軌跡
圖片來源：Mathworks

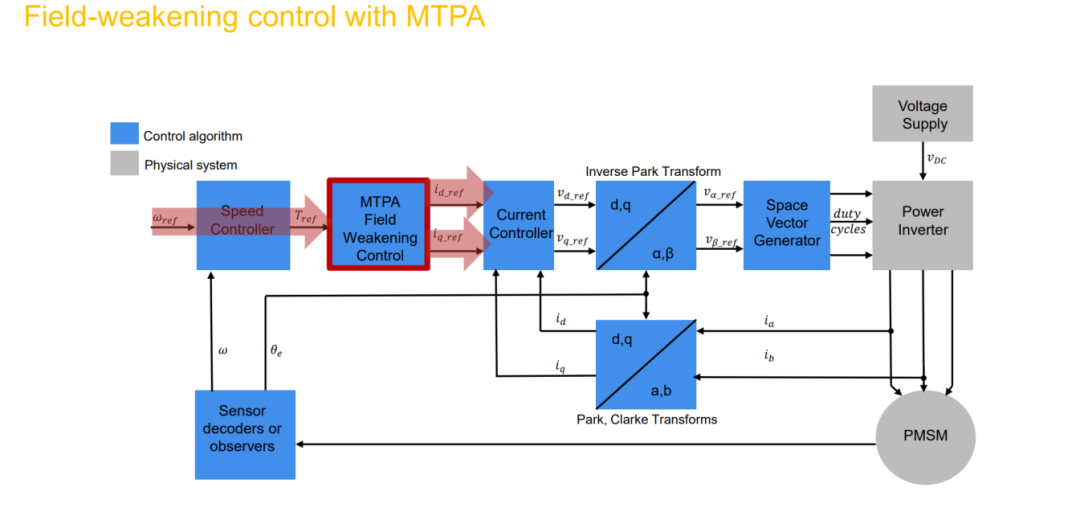

5.2 弱磁、Id_Min與高速能力
圖片來源：Mathworks
06
精度、響應與動態補償標定
(知識星球發布)

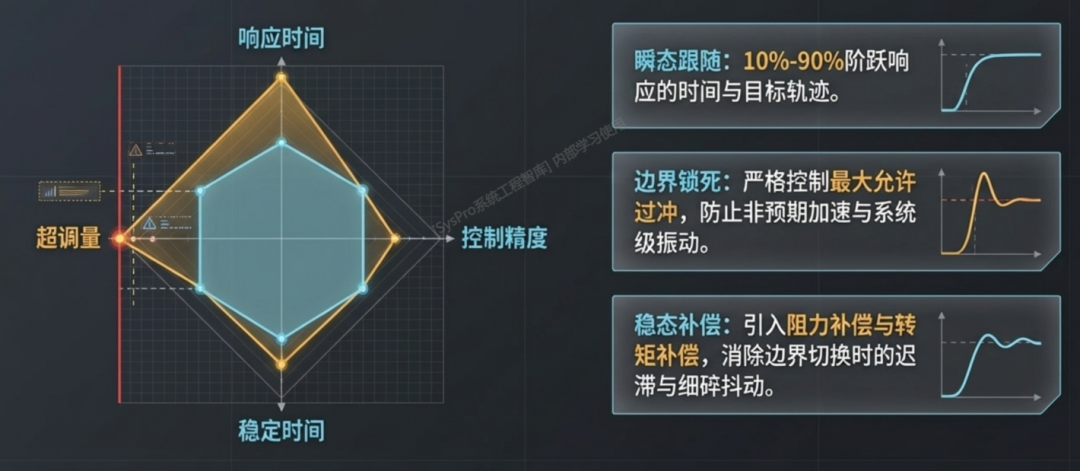

6.1 動態性能指標平衡
6.2 阻力/轉矩補償與平順性
圖片來源：SysPro
下篇
07
診斷閾值與保護邊界設定
(知識星球發布)
7.1 高壓雙路徑診斷與門限設定

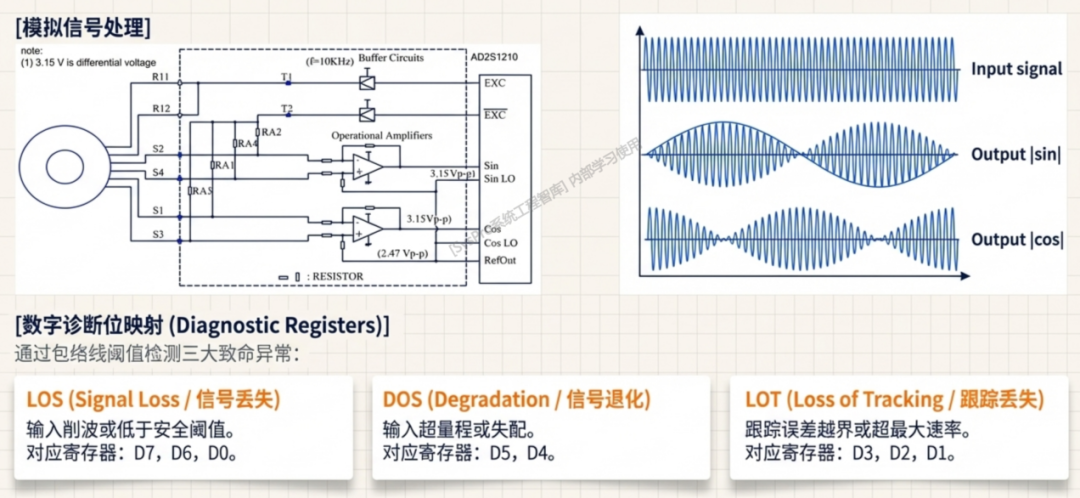

7.2 旋變、電流故障與分級保護
圖片來源：SysPro
08
駕駛性、降額與低速場景標定
(知識星球發布)

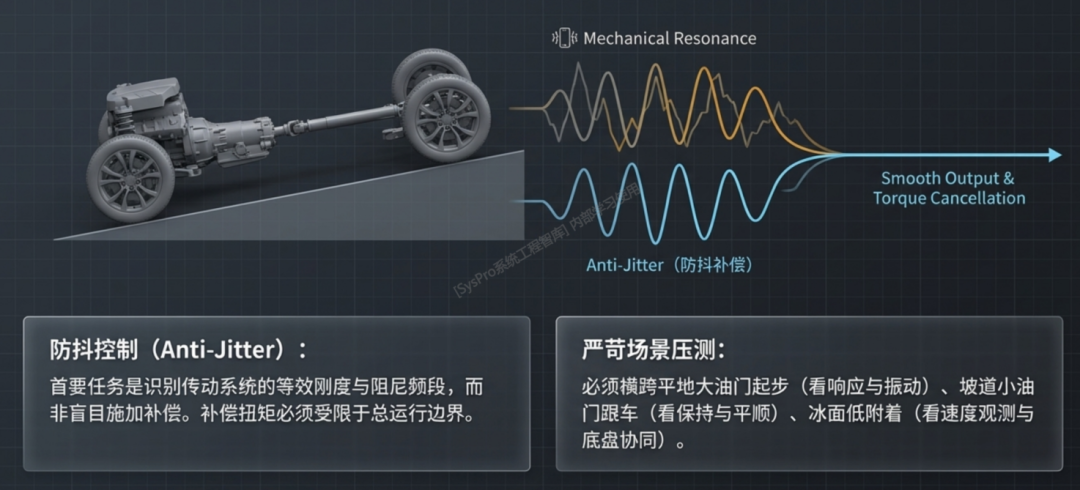

8.1 防抖、坡道、冰面與ESP協同

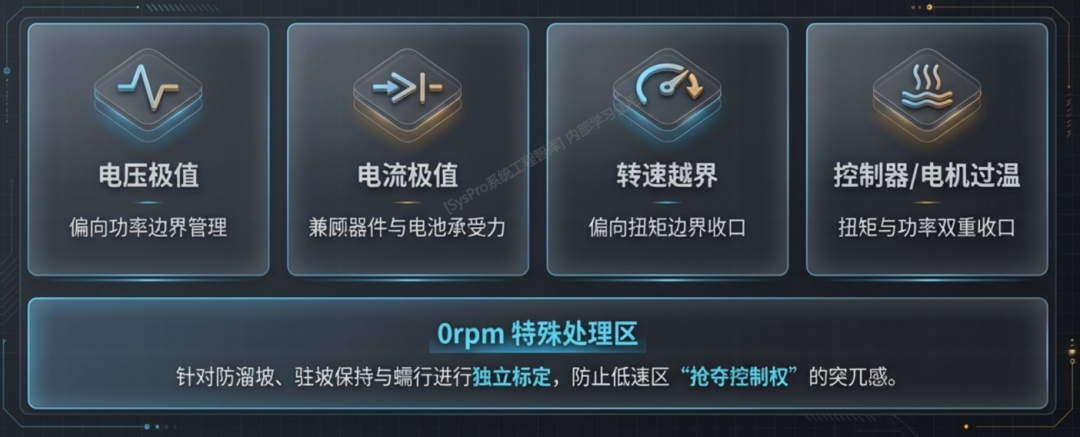

8.2 降額、防溜坡與自適應限值
圖片來源：SysPro
09
冬夏季路試與量產數據閉環
(知識星球發布)
9.1 高溫、熱浸與持續爬坡驗證
9.2 低溫、電壓波動與SOC一致性
圖片來源：SysPro
10
模型化標定與平臺化復用
(知識星球發布)

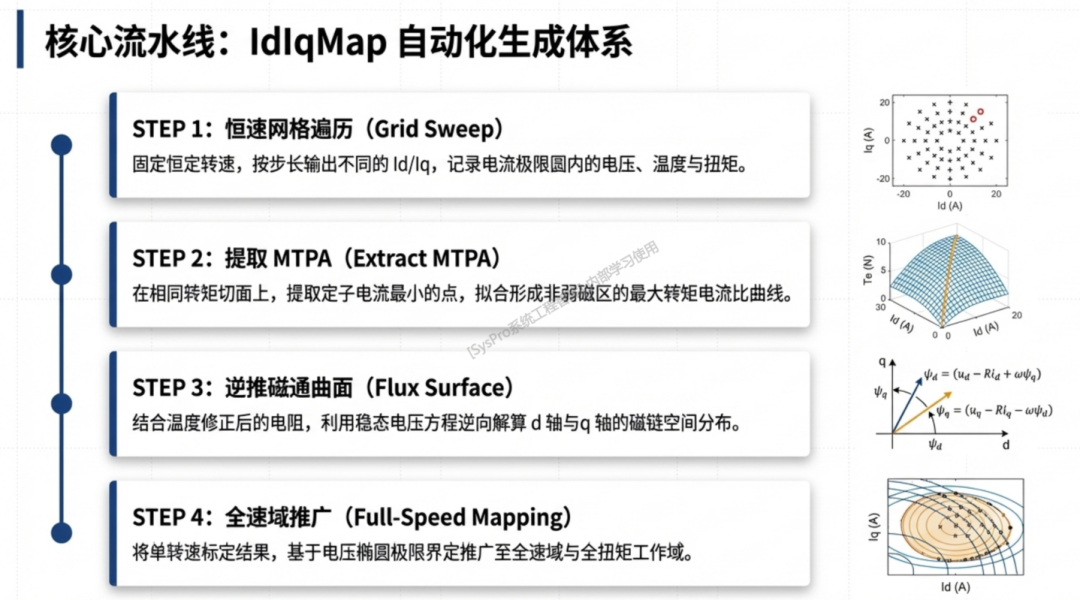

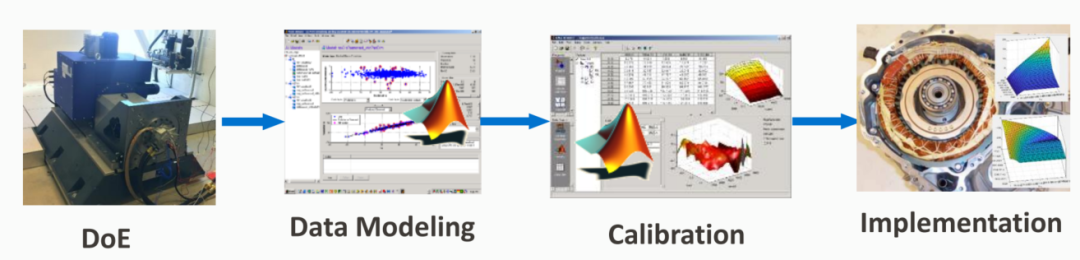

10.1 DoE、代理模型與自動查表
10.2 參數資產化與平臺繼承復用
圖片來源：SysPro
圖片來源：SysPro
|SysPro備注：以上為節選，完整解讀內容星球內搜索關鍵字查閱
以上是電驅動系統標定全流程深度拆解：從生產扭矩秩序、基礎參數，到 MTPA/弱磁、診斷架構與模型化標定閉環v1.0的解析(節選)，完整版解讀會在知識星球[SysPro|電驅動系統性能解讀]專欄更新發布，歡迎閱讀學習，希望有所幫助！
-
