本期Big-Bit拆解為大家?guī)淼氖且豢铒L(fēng)扇燈產品的拆解解析，帶大家看一下32位置國產MCU芯片產品以及半導體元器件的應用。

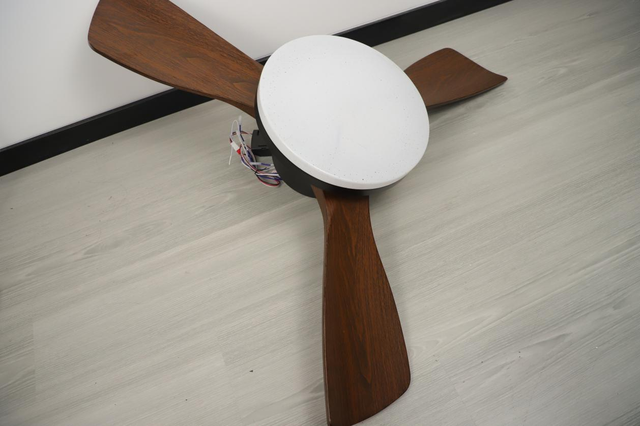

一、產品速覽：扇燈一體，主打雙效實用，看半導體元器件應用

核心參數：42寸規格 總功率71W(風扇35W+燈具36W)

驅動特性：適配220V標準交流電壓，支持多色溫調節，六檔風速控制。

制造背景：依托廣東三角牌電器的制造體系，集成多項國標認證，是一款純粹且兼具空間美學的實用型家居電器。

接下來進入拆解環節，一起看一下這款風扇燈內部的電路結構與半導體元器件芯片產品是如何實現其功能的。

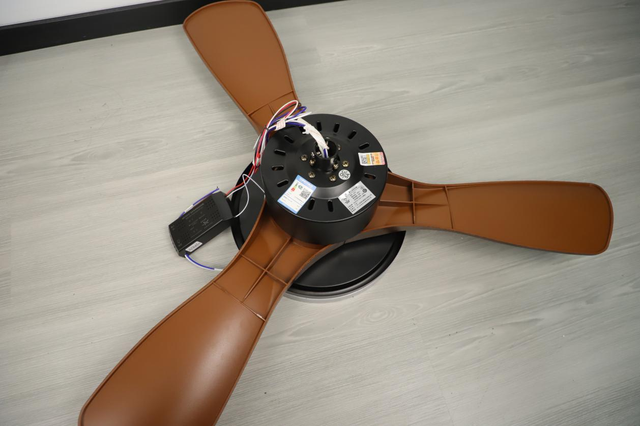

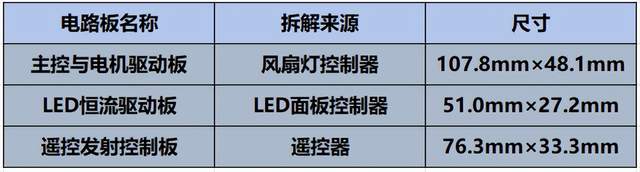

二、拆解概覽：3板1電機，照明與控制模塊化半導體元器件芯片產品布局

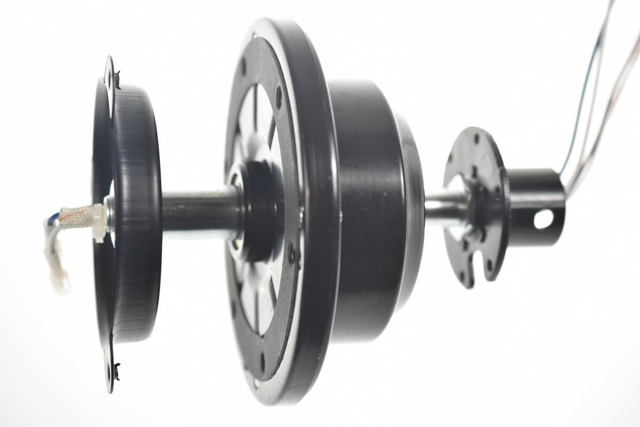

直流無刷電機如下圖所示。

三、核心半導體元器件解析

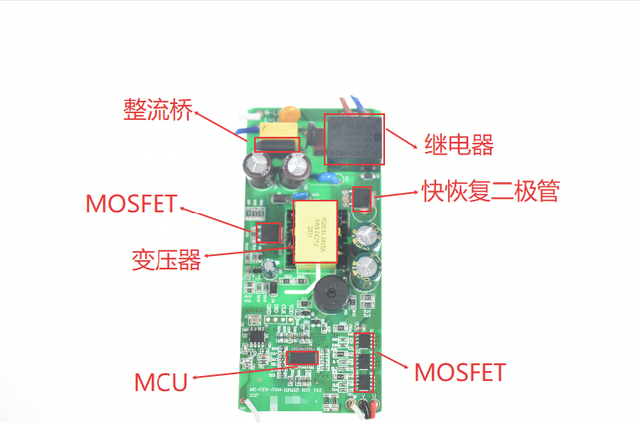

風扇主控與電機驅動板

主控與電機驅動板是風扇燈的控制核心，它連接電源與遙控器，并向風扇電機和LED燈板分配電力與控制信號，確保整機安全高效運行。

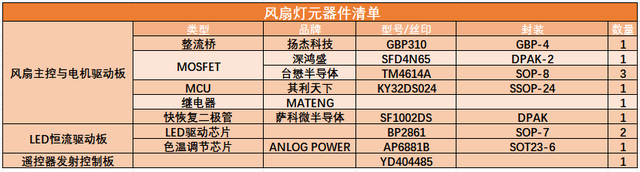

電路板上的已知半導體元器件：整流橋半導體元器件、繼電器半導體元器件、快恢復二極管半導體元器件、MOSFET芯片產品、MCU芯片產品、變壓器。

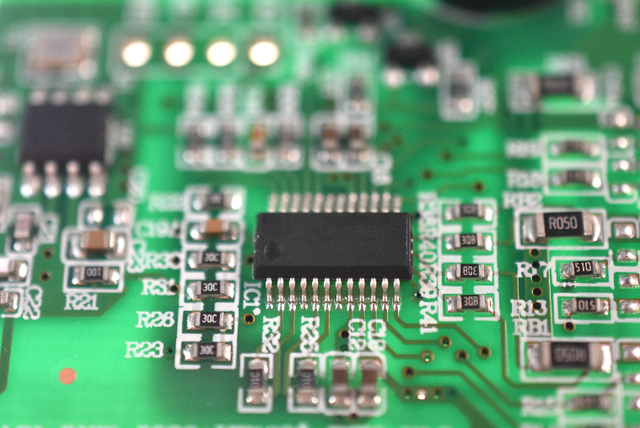

1、絕對中樞：其利天下 KY32DS024芯片

雖然MCU表面的絲印被磨去無法獲知具體信息，但《半導體器件應用網》獨家獲取到了這顆MCU芯片的詳細信息，這顆主控MCU芯片來自深圳市其利天下技術開發有限公司，型號為KY32DS024。

在這款42寸風扇燈的控制系統中，這顆 32位MCU芯片是真正意義上的“絕對中樞”。它通過軟硬協同的底層架構，完美實現了對風扇主控與電機驅動板的全盤控場。

在直流無刷電機(BLDC)的驅動鏈路中，KY32DS024 形成了一個極度高效的閉環控制系統： 首先，它通過內部集成的模擬外設(PGA和ADC)實時“監聽”電機運轉時的微弱電流與反電動勢(BEMF)信號;緊接著，內部的 ARM Cortex-M0 內核迅速接管，依托專用的電機控制算法對這些物理量進行高速解算;最后，它通過專用的增強型定時器(EPWM)下發指令，輸出6路帶有精準死區時間的PWM信號，直接“指揮”后級的功率MOSFET逆變橋進行高速開關。這一套行云流水的動作，確保了風扇電機在各個檔位下都能保持極度靜音、平滑且高效的運轉。

半導體芯片產品選型考量為：

半導體芯片產品算力賦能：MCU搭載了48MHz ARM Cortex-M0 內核，能為其復雜的無感/FOC電機控制算法提供充沛的算力支撐，確保風扇運行平滑、啟動靜音。

半導體芯片產品電機專用外設： 內置專為電機設計的16位增強型定時器(EPWM)，支持3通道6路帶互補、死區插入與硬件剎車急停的PWM輸出，精準適配前級MOSFET半橋驅動陣列。

半導體芯片產品極致集成，砍掉“外放”：KY32DS024內部高頻集成了12位ADC、可編程增益放大器(PGA)和模擬比較器(ACMP)。這意味著無需外掛運放，即可實現電機的單電阻電流采樣與反電動勢(BEMF)檢測，極大壓縮了電路板尺寸與物料成本。

半導體芯片產品原廠級方案賦能與安規可靠性：芯片具備 2.5V~5.5V 寬壓及 -40℃~105℃ 工業級寬溫特性，抗干擾能力強。更重要的是，選用其利天下的芯片，整機廠通常能直接獲得經過市場驗證的“風扇燈一站式代碼與調試支持”，大幅縮短產品上市周期。

2、半導體芯片產品功率鏈路：市電整流到低壓驅動的轉換樞紐

220V市電先經Mateng繼電器安全隔離，再由揚杰GBP310整流橋轉化為高壓直流。隨后，深鴻盛SFD4N65高壓MOSFET與薩科微SF1002DS超快恢復二極管在AC-DC開關電源中高效協同降壓，輸出24V低壓直流母線。最終，臺懋TM4614A雙溝道MOSFET接管低壓側，利用該母線構建逆變橋，精準驅動風扇BLDC電機。全鏈路分工明確，一氣呵成。

整流橋半導體元器件：來自揚杰科技，型號為GBP310。(由于半導體元器件位置限制，無法拍攝微距照片)

半導體芯片產品選型考量為：

半導體芯片產品充足余量與低發熱： 風扇燈穩態電流僅約0.32A，該芯片3.0A的額定電流與5°C/W的低結殼熱阻提供了極大的降額余量，完美適應吊扇頂篷的封閉散熱環境。

半導體芯片產品強悍的抗浪涌沖擊： 可承受高達90A的瞬間浪涌電流，有效抵御上電瞬間大容量電容帶來的電流沖擊，無懼用戶頻繁開關。

半導體芯片產品高耐壓安全裕度： 具備600V至1000V的反向耐壓(VRRM)，為220V市電(峰值約311V)提供了翻倍的安全余量，從容應對電網波動與電機反電動勢。

半導體芯片產品采用GBP直插封裝，寬度僅14.25-14.75mm，既滿足高壓安全爬電距離，又極大節省了小尺寸主控板的寶貴布線空間。

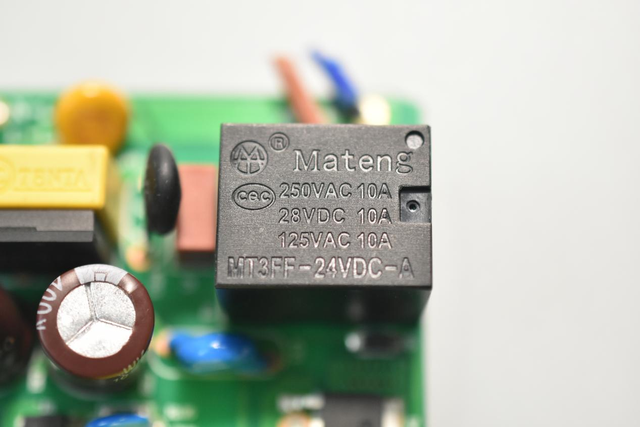

繼電器：絲印為Mateng，但無法找到具體廠家。

半導體芯片產品選型考量為：

半導體芯片產品10A大觸點余量： 遠超風扇燈百毫安級的穩態電流，輕松應對LED驅動板開電瞬間的電容浪涌，有效防止電弧粘連。

半導體芯片產品復用24VDC母線： 24VDC線圈完美契合直流無刷(BLDC)電機的供電軌，省去獨立降壓電路，精簡了PCBA的電源拓?fù)洹?/p>

半導體芯片產品 常開型物理隔離： 單刀單擲常開(-A)設計，待機時徹底切斷后級220V高壓，實現真正的零功耗與絕對安全。

半導體芯片產品CQC國標安規： 具備250VAC耐壓及CQC標志，滿足國內家電強電接入的強制安全與阻燃標準。

MOSFET：來自深鴻盛，型號為SFD4N65。

半導體芯片產品選型考量為：

半導體芯片產品650V高耐壓，無懼尖峰：其漏源擊穿電壓高達650V 。220V市電整流后的直流母線電壓約為311V，650V規格提供了超過兩倍的安全裕度，能輕松抗住電源開關瞬間產生的感性反峰電壓 。

半導體芯片產品4A大電流，超高降額：額定漏極電流為4A 。驅動71W(風扇35W+燈36W)的系統，實際原邊工作電流極小。這種“大馬拉小車”的高降額設計，確保了芯片即使在嚴苛環境下也能保持極低的溫升。

半導體芯片產品2.3Ω低導阻，高效低耗： 典型導通電阻為2.3Ω 。依托其專有的F-Cell平面條形單元技術，有效最小化了導通狀態電阻并提升了開關性能，非常適合散熱空間受限的吊扇內部環境 。

半導體芯片產品高雪崩耐量，抗沖擊強：該芯片的結構經過特殊優化，能夠承受雪崩和換向模式下的高能量脈沖沖擊。這大幅提升了風扇燈在面對電網浪涌或頻繁開關時的電氣魯棒性。

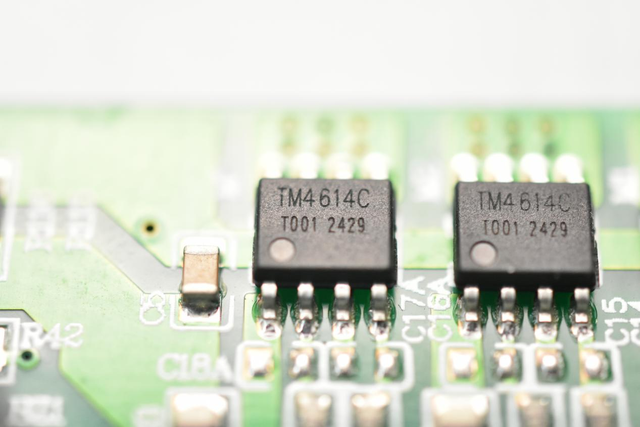

MOSFET：來自臺懋半導體，型號為：TM4614A。

半導體芯片產品選型考量為：

半導體芯片產品雙管合一，極致緊湊：單顆SOP-8L封裝內同時集成了N溝道與P溝道MOS管。這種設計能極簡地構建直流無刷電機的半橋/全橋驅動拓?fù)洌蠓鶋嚎s主板的物理布線空間。

半導體芯片產品40V耐壓，安全兜底：N管與P管的漏源擊穿電壓(VDS)均為40V。針對風扇燈常見的24V直流供電母線，預留了充足的安全抗壓區間，能從容吸收電機換相時產生的反向尖峰電壓。

半導體芯片產品精準降配，BOM優化:N管額定電流6.3A(典型導阻30mΩ)，P管-5.9A(典型導阻68mΩ)。相比于電流更大的TM4614A，這款“C”后綴型號在保證71W整機平穩運行綽綽有余的前提下，適當縮減了冗余。這是國內家電供應鏈中極具代表性的BOM成本優化選型策略。

半導體芯片產品滿分抗震: 出廠歷經100% UIS(非鉗位感性開關)與Rg嚴格測試。在直接驅動風扇電機這種純感性負載時，具備極佳的電氣穩定性和抗浪涌壽命。

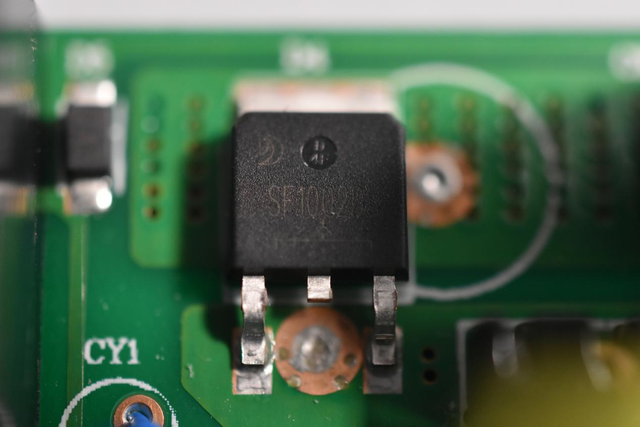

快恢復二極管：來自薩科微半導體，型號為SF1002DS。

半導體芯片產品選型考量為：

半導體芯片產品35ns超快恢復，極致降損： 反向恢復時間(Trr)低至極其優秀的35納秒。在配合高頻開關電源工作時，能以極高的速度完成截止，大幅降低開關損耗，顯著提升電能轉換效率。

半導體芯片產品10A大電流與170A抗浪涌： 額定平均整流電流高達10A，且能承受170A的單周期峰值浪涌電流沖擊。對于整機功率僅71W的風扇燈而言，提供了極其夸張的電流余量，輕松應對高頻啟停。

半導體芯片產品最高600V耐壓，安全兜底： 該系列最高型號(SF1006DS)支持600V的最大反向峰值電壓。高耐壓特性使其能從容吸收變壓器漏感產生的反向尖峰電壓，保障電源鏈路的穩定性。

半導體芯片產品D-PAK貼片封裝，強效散熱： 采用TO-252(D-PAK)表面貼裝設計。底部自帶大面積金屬散熱焊盤，可直接將熱量傳導至PCB覆銅區，完美解決了吊扇燈密閉空間內大功率器件的散熱痛點。

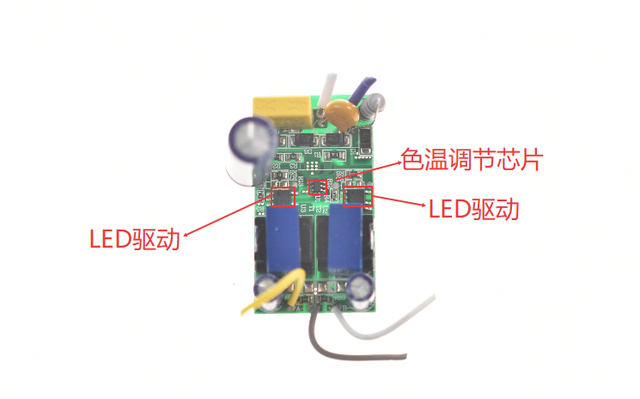

LED恒流驅動板

接下來看從LED面板控制器上拆解出來的LED驅動板。

電路板上的已知元器件如下：LED驅動芯片、色溫調節芯片。

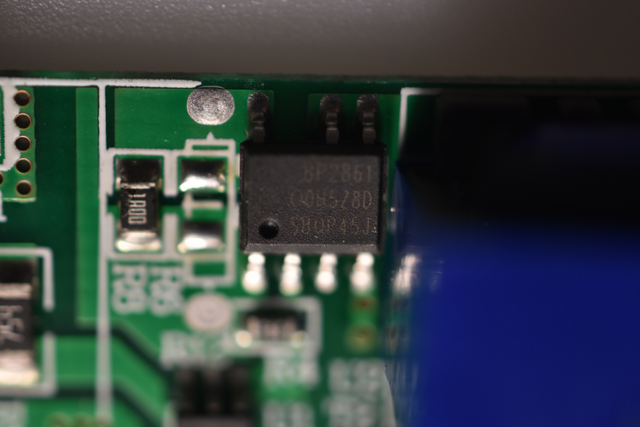

半導體LED驅動芯片：型號為BP2861。

半導體芯片產品去電容化，極致精簡：依托內部高壓JFET供電與退磁檢測技術，史無前例地砍掉了傳統驅動必備的VCC電容與啟動電阻，極致壓縮BOM成本與PCB面積。

半導體芯片產品高壓集成，拒絕頻閃： 在極小的SOP-7封裝內，直接集成500V功率開關管與600V超快恢復二極管?？闺娋W(wǎng)沖擊能力強，低母線電壓下多燈并聯依然保持零頻閃。 臨界模式，高精恒流：運行于電感電流臨界連續模式，輸出電流完全免疫電感量與LED壓降的偏差波動，穩穩輸出±5%精度的純凈恒流。

半導體芯片產品智能溫控，密閉兜底：直擊吊扇頂篷密閉積熱的結構痛點。芯片設定140℃過熱調節紅線，一旦超溫自動平滑降流控溫，配合LED短路保護，徹底斬斷燈珠燒毀風險。

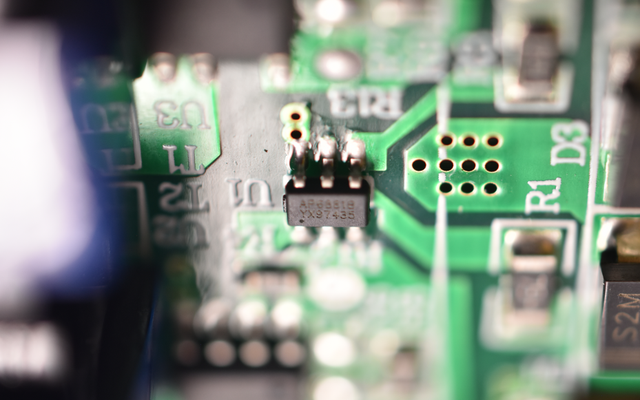

色溫調節芯片：來自ANLOG POWER，因?yàn)槲茨苷业骄唧w的技術手冊，無法得知其詳細技術信息。

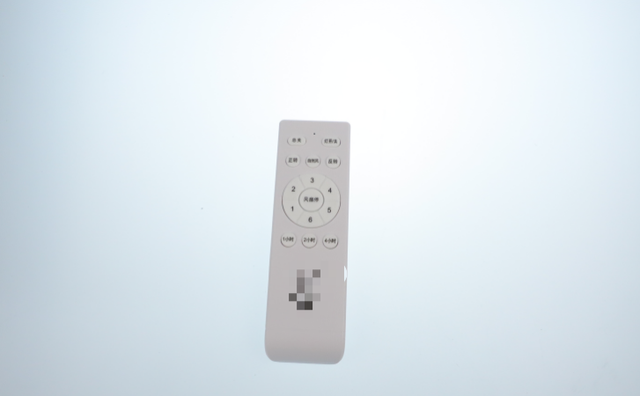

遙控器發射控制板

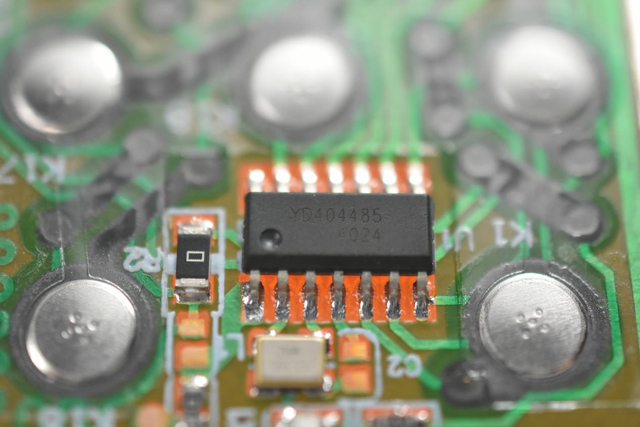

這塊電路板上只有一顆絲印為“YD404485”的芯片，但無法查找到其具體的信息。

四、芯片產品與半導體元器件拆解總結

縱觀這款吊扇燈，主控、照明與遙控三塊電路板配合默契，而來自“專精特新”企業——深圳市其利天下技術開發有限公司的KY32DS024 32位MCU芯片，則是統攬全局的“絕對大腦”。

市電經由揚杰整流橋、深鴻盛MOSFET與薩科微二極管降壓后，交由MCU接管。在驅動核心上，其利天下MCU展現了極具統治力的技術實力：它實現了極致的模擬集成，內部自帶12位ADC、PGA放大器和模擬比較器，完全無需外掛運放即可精準采樣電機電流與反電動勢，將主板BOM成本與物理空間壓縮到了極致。依托48MHz Cortex-M0內核的強勁算力與自主無感FOC算法，結合專為電機定制的16位EPWM外設，它能精準指揮后級臺懋MOSFET逆變橋，讓無刷電機運轉極度靜音且絲滑。

與此同時，照明端由BP2861芯片接管，憑借去電容設計與高精臨界模式，確保持久無頻閃的健康光照。

縱觀這款風扇燈，我們看到的不僅僅是一堆半導體元器件，而是國產家電供應鏈半導體元器件的垂直整合能力。

其利天下這類深耕 BLDC 領域十余年的企業，通過提供“底層國產半導體芯片 + 核心自主算法”的交鑰匙級賦能，讓整機廠能夠跳過復雜的底層開發，直接獲得經過海量市場驗證的成熟代碼。這種“高度集成”帶來的不僅是 BOM 成本的極致壓縮，更是供應鏈安全可控的底氣。
