近段時間，充電樁安全事故確實受到不少關注，相信做這行的同行都刷到了：根據近期消防通報和媒體報道，3月以來已有多起真實火情發生——3月2日浙江臺州灣新區一室外充電樁因電氣線路故障起火，3月18日福建福州倉山一充電站有車輛起火，3月24日廣西南寧、山西運城也先后出現充電站火情，不管是地下車庫還是戶外充電站，險情一出就引發行業關注和擔憂。

可能很多人覺得這些火情、觸電隱患是偶然，但我們做硬件開發和運維的都清楚，大多是漏電防護沒做到位導致的。我見過不少同行踩坑：普通漏電保護器，只能檢測常規的交流漏電，碰上充電樁里的直流漏電、復合波形漏電，基本就是“失靈狀態”；還有產品送檢時，就因為漏電防護不合規，卡在國標、IEC標準上反復整改，耽誤不少時間；更頭疼的是，戶外極端高低溫環境下，有些傳感器會出現精度漂移，要么誤動作、要么不動作，這其實就是埋在身邊的安全隱患。

現在新能源充電樁行業越來越規范，漏電保護早就不是“可加可不加”的附加功能，而是必須達標的硬性要求。尤其是直流6mA這種微小漏電，常規傳感器根本檢測不到，而專用的B型剩余電流傳感器，才是能守住這個安全底線的核心部件。

今天不搞虛的，也不推薦任何具體產品，就結合我自己做項目時的實測經驗，還有行業通用規格書里的真實參數，跟大家聊聊充電樁專用B型剩余電流傳感器——它到底能解決哪些實際痛點，各項核心參數到底有啥用，幫大家在選型、調試時少走點彎路。

先認清痛點：充電樁漏電，和普通家電完全不一樣

很多非行業內的人會覺得，充電樁的漏電保護，跟家里插座上的漏電保護器差不多，其實差別真的很大，我剛開始做項目時也踩過這個誤區。

家里的家電，只會產生交流漏電，用普通的A型漏電保護器就足夠了；但充電樁不一樣，它屬于交直流混合供電設備，工作時會產生平滑直流漏電、脈動直流漏電、復合波形漏電等多種漏電形式，尤其是6mA的直流微漏電，一旦檢測不到，很容易引發觸電、設備燒毀的事故，這也是很多充電樁安全隱患的根源。

而且充電樁的使用環境真的很苛刻：要么戶外露天風吹日曬，要么在地下室潮濕環境里，夏天高溫、冬天嚴寒，還要承受電網電壓波動和電磁干擾，普通傳感器用不了多久，精度就會下降，甚至出現故障。

更關鍵的是，現行的國標GB/T 22794、國際標準IEC 62752（模式二IC-CPD）、IEC 62955（模式三RDC-DD），對充電樁剩余電流檢測都有明確的硬性要求，達不到標準，產品根本沒法上市流通，這也是所有做充電樁產品的同行，必須重視的一點。

為什么選B型傳感器？

合規的B型剩余電流傳感器，核心優勢就是專為充電樁場景設計，不是通用款改裝而來，所有參數都貼合充電樁的工作需求，我自己做項目實測過，合格的B型傳感器參數沒有虛標，實際用下來穩定性很有保障。

下面就說說它最核心的幾個優勢，都是我實測過程中，真正能用得上的硬指標，不玩虛的：

1. 全波形檢測，不漏過任何一種漏電

這是B型傳感器最核心的價值，也是它適配充電樁的關鍵——能覆蓋直流、交流、脈動直流、復合波等所有常見的漏電波形，徹底解決了常規傳感器“只識交流、不識直流”的短板，這也是充電樁漏電防護最核心的需求。

咱們行業最關注的就是DC6mA直流微漏電，合格的B型傳感器都能精準捕捉到，行業通用規格書里明確標注，這類傳感器的DC漏電動作下限通常是3mA、典型值5.1mA，閾值精準，不會出現誤動作或者漏檢的情況，完全能滿足國標對DC6mA的檢測要求。

另外它的適配性也很好，不管是單相120V/250V系統，還是三相380V電力系統，都能直接用，不用分型號單獨采購，能省不少麻煩。

2. 嚴苛環境穩得住，溫漂小、抗干擾強

充電樁大多在戶外，對元器件的環境適應性要求特別高。合格的B型傳感器，工作溫度通常覆蓋-40℃~+85℃，不管是北方冬天的嚴寒，還是南方夏天的酷暑，都能穩定運行，溫度漂移特別小，不會因為環境溫度變化，出現精度偏差的情況。

這類傳感器的工頻耐壓通常能做到4000V/60s，絕緣性能扎實，能有效抵御電網浪涌和電磁干擾，在復雜的用電環境里也不容易損壞，長期使用的穩定性很有保障。

3. 超小體積+低功耗，適配各類樁體設計

現在做充電樁，都追求小型化、集成化，樁體內部的空間特別緊張，寸土寸金。優質的B型傳感器多采用超小體積設計，不占地方，布局布線都很方便，而且輸出線長還能按需定做，適配不同的樁體結構，不用為了安裝特意修改設計。

功耗控制也是B型傳感器的優勢之一，靜態功耗典型值通常是16mA，整機功耗80mW，只要電源輸出能力大于200mA就能帶動，不會給整機的供電系統增加額外負擔，這點對充電樁的續航和穩定性也很重要。

實測關鍵參數：看懂這些，選型不踩坑

很多同行看規格書，只看表面的數字，其實不懂參數背后的實際意義，很容易選錯型號。下面我就挑幾個核心參數，用大白話跟大家講清楚，都是選型時必須關注的：

動作電流：精準不漂移

交流50Hz漏電：動作范圍20-30mA，典型值27mA，這個參數是B型傳感器的常規標準，符合常規的交流漏電保護要求，不用額外調整；

直流漏電：動作范圍4-6mA，典型值5.1mA，剛好命中咱們國標DC6mA的硬性要求，這也是B型傳感器適配充電樁的核心原因；

復合波、脈動直流漏電：閾值設置得很合理，既不會因為微小的電磁干擾就誤觸發，也不會漏掉真正危險的漏電情況，實測下來很穩定。

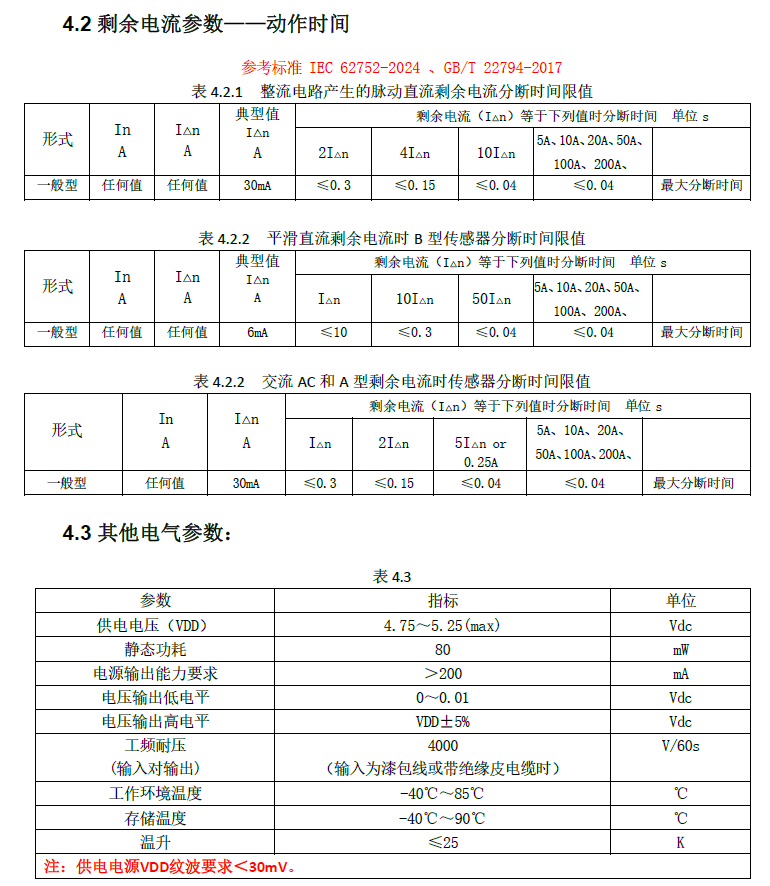

動作時間：響應夠快，保命關鍵

漏電保護，核心就是“快”，晚一秒都可能出危險。合格的B型傳感器響應速度完全達標：常規交流漏電2倍閾值下，分?jǐn)鄷r間≤0.3s；10倍大電流漏電時，分?jǐn)鄷r間≤0.04s；直流漏電10倍閾值下，分?jǐn)鄷r間≤0.3s，能在危險發生前快速切斷電路，守住安全底線。

電氣參數：適配整機設計

供電電壓是4.75-5.25Vdc，也就是標準的5V供電，這是B型傳感器的通用電氣參數，能適配市面上主流的MCU控制系統，不用額外改裝供電模塊；輸出電平很清晰，低電平0-0.01Vdc，高電平接近供電電壓，信號傳輸穩定，不會出現誤判，調試起來也省心。

實操調試要點：上電必做，保證精度

B型傳感器用起來不算復雜，但有一個關鍵步驟絕對不能省——上電必須自檢清零，這直接影響它的精度和穩定性，我剛開始調試時，因為漏了這一步，出現過精度漂移的問題。

按照規格書的時序要求，操作流程很簡單，大家記好：

1. 上電后先等待1秒以上，讓模塊完成初始化；

2. 把TEST引腳對地短接0.6-1.2s，觸發清零自檢；

3. 等待模塊完成校準（約380-450ms），再等待自檢完成（200-400ms）；

4. 看到TRIP引腳電平翻轉后，再閉合主回路開關，進入正常檢測狀態。

這個步驟的作用是修正精度偏移，每次上電都必須做，能有效避免長期使用后出現的精度漂移問題，也能延長傳感器的使用壽命，大家一定要記牢。

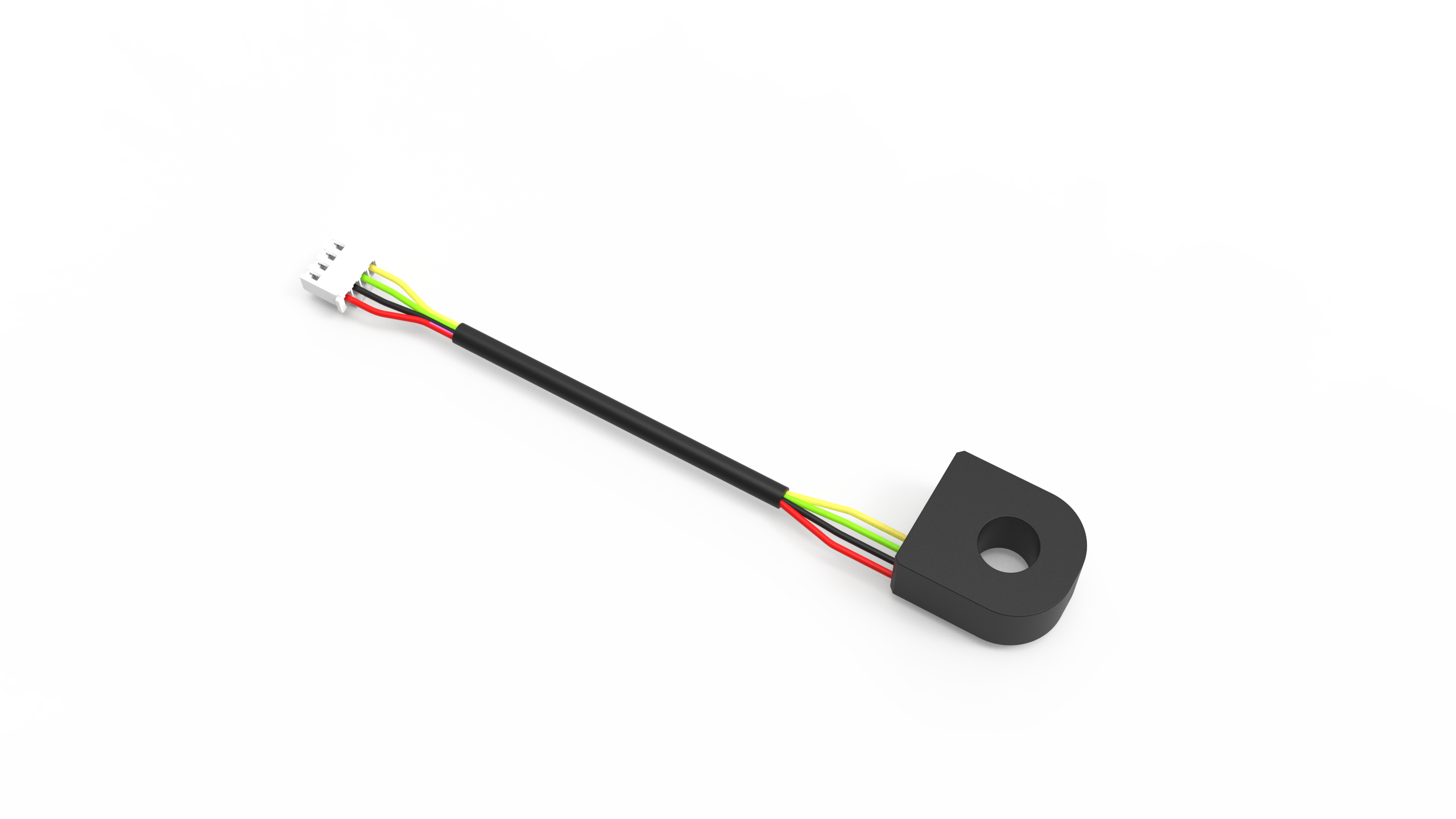

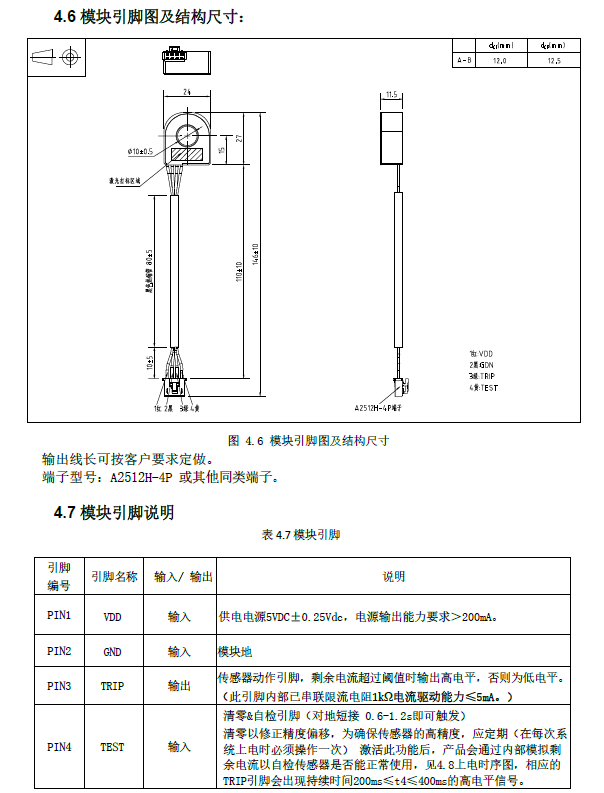

接線也很簡單，多數B型傳感器都是4個引腳：VDD供電、GND接地、TRIP動作輸出、TEST自檢清零，端子多采用A2512H-4P標準型號，哪怕是新手，也能快速上手接線，不用花太多時間調試。

理性避坑：不是所有傳感器都能用于充電樁

最后給同行們提個醒，選型的時候千萬別貪便宜，省那點成本，后期可能要吃大虧：

普通的A型剩余電流傳感器，只能檢測交流漏電，用在充電樁上，不僅不符合標準，過不了質檢，還存在極大的安全隱患，純屬得不償失；只有B型專用傳感器，才能滿足交直流全波形檢測的需求，符合國標和國際標準，這是底線，不能妥協。

另外也要注意，這款傳感器不是萬能的：如果用于IEC62955模式三充電樁，需要特殊定做，大家選型時，一定要提前匹配自己的產品類型，避免用錯型號，耽誤項目進度。

寫在最后

做充電樁這么多年，我最大的感受就是：安全無小事，尤其是漏電防護，更是重中之重。對我們做硬件的來說，元器件不用追求花里胡哨的功能，穩定、精準、合規，才是最核心的價值。

合格的B型剩余電流傳感器，最大的優點就是實在——沒有夸大的宣傳，各項參數都符合行業通用標準，實測也能對應上，專門解決充電樁漏電檢測的痛點，既能滿足合規送檢的要求，又能適配戶外的嚴苛環境，是充電樁開發中不可或缺的防護部件。

最后再跟同行們說一句：選一款靠譜的防護傳感器，不僅能少走很多調試彎路，更能守住產品的安全底線，這遠比盲目追求低價，得不償失要重要得多。
