一、行業痛點與需求

在鋼鐵冶煉轉爐、電爐控制系統中，松下 FP-X PLC 憑借高穩定性被大量用于爐溫控制、送料調速、煙氣監測、水冷系統等環節。該 PLC 自帶RS422 圓口編程接口，無原生以太網，傳統僅靠串口通信，在高溫、粉塵、強電磁的冶煉環境下存在明顯短板：

1.串口傳輸速率低，爐溫、電流、油壓、料位等大量實時數據無法高速上傳；

2.冶煉現場距離中控室遠，串口抗干擾差，頻繁出現數據丟包、斷線；

3.上位機、現場 MCGS 觸摸屏、檢測儀表多設備同時訪問時，串口易矛盾，無法滿足冶煉連續生產、安全聯鎖、遠程運維的嚴苛要求。

為打通數據鏈路，遠創智控 YC8000 FP以太網模塊專為松下 FP-X 設計，完美適配 RS422 圓口，快速實現 PLC 以太網升級。

二、項目背景

某鋼鐵冶煉廠多條煉鋼生產線采用松下 FPX PLC 作為核心控制器，企業推進智能煉鋼改造，需實現爐溫集中監控、送料參數遠程調節、生產數據自動歸檔。但 FP-X PLC 僅有RS422 圓口，無以太網接口，原有串口架構無法接入廠區工業環網，遠程監控、程序上下載、故障診斷難以實現。通過 YC8000FP 模塊，快速補齊網口短板，構建穩定可靠的冶煉監控系統。

三、解決方案

項目采用遠創智控YC8000FP 松下 PLC 以太網模塊，直接對接松下FP-XPLC RS422 圓口，不占用原有通信資源，實現 Modbus ASCII/RTU 轉 Modbus TCP 高速通信，支持多主站并發訪問，即插即用、零編程改造。

（一）設備選型與連接

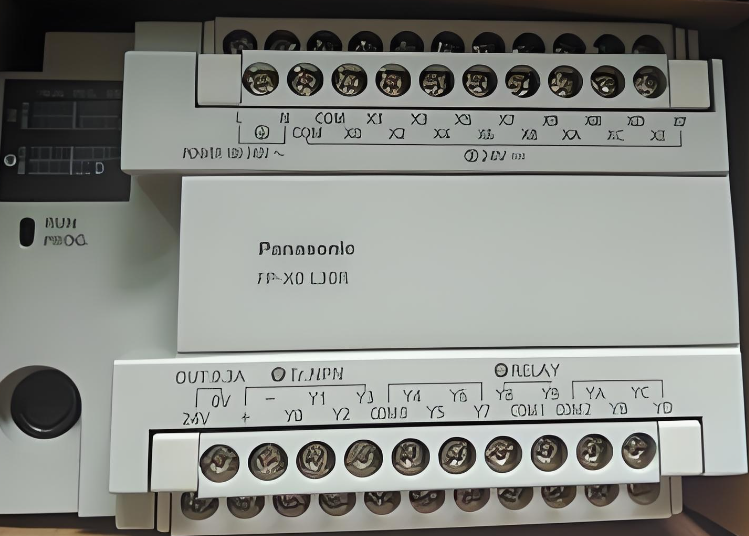

1.PLC 型號：松下 FP-X 系列 PLC（RS422 圓口接口）

2.以太網模塊：遠創智控 YC8000FP

3.觸摸屏：MCGS 國產觸摸屏

4.上位機軟件：組態王、MCGS 通用版

（二）安裝與配置

1.模塊安裝：導軌式安裝，專用轉接線連接 PLC RS422 圓口，無需外接電源。

2.網絡配置：通過 WEB 頁面設置靜態 IP，與上位機、觸摸屏同網段，適配冶煉廠區網絡。

3.通信測試：使用松下 FPWINGR 通過以太網遠程上下載程序，驗證鏈路穩定可靠。

（三）功能實現

1.遠程監控：上位機實時采集爐溫、送料速度、煙氣流量、水冷壓力等關鍵參數。

2.聯鎖控制：超溫、超壓、缺料時自動聯鎖報警，保障冶煉安全。

3.MCGS 觸摸屏：現場實時顯示工況曲線、參數設定、故障提示，支持本地手動操作。

4.數據追溯：歷史數據自動存儲，支持按班次、爐號查詢，滿足生產管理與質量追溯。

四、實施效果

1.通信穩定：以太網抗干擾強，適配高溫、強磁冶煉環境，長期無斷線、無丟包。

2.運維高效：中控室遠程調參、改程序、查故障，減少現場高危作業。

3.操作直觀：MCGS 觸摸屏界面清晰，現場人員快速掌握設備狀態，操作便捷。

4.生產提升：數據實時聯動，優化冶煉工藝，提升鋼坯質量與生產效率。

五、總結

遠創智控YC8000 FP模塊通過RS422 圓口對接松下 FP-X PLC，快速實現以太網升級，解決鋼鐵冶煉場景串口通信慢、易干擾、難遠程的痛點。搭配 MCGS 觸摸屏實現本地監控 + 遠程集中管理，大幅提升冶煉系統穩定性、安全性與智能化水平，為鋼鐵企業智能改造提供成熟可靠方案。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
