隨著智能家居的快速普及,掃地機器人已逐漸從隨機碰撞清掃升級為規劃式智能清掃,其定時啟動、路徑規劃、分區清掃等核心功能,都離不開一個穩定可靠的時間基準——實時時鐘芯片(RTC)。揚興科技YSN8130系列RTC以高精度計時、低功耗運行、寬溫穩定等優勢,為智能清掃提供底層時序支撐,讓每一次清潔更有序、更高效、更省心。

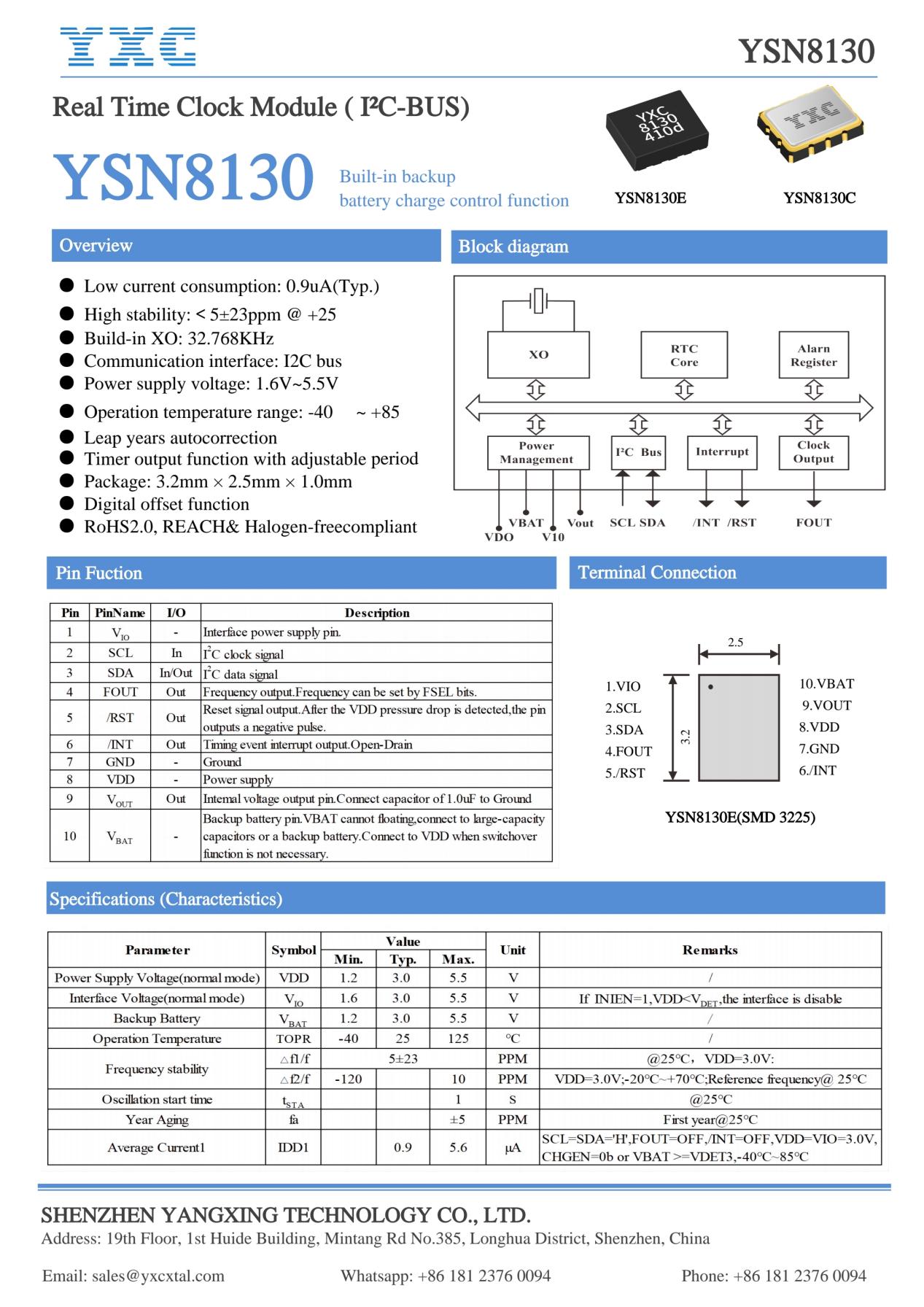

一、YSN8130的主要參數
工作溫度范圍:-40℃~+85℃
主/備份電源電壓(VDD/VBAT):1.2V~5.5V
接口電壓范圍(VIO):1.6V~5.5V
通信接口:I2C,從地址0x64/0x65(寫/讀)
封裝類型:LGA-10/SMD-10
封裝尺寸:3.2×2.5×1.0mm
備份電源引腳:Pin10=VBAT
典型待機功耗:0.9μA@VBAT=3.0V,25℃
常溫頻率精度(25℃):5±23PPM
寬溫頻率精度(-20℃~+70℃):-120ppm~+10ppm
年老化率:±5PPM/年
電源架構:雙電源自動切換

二、產品核心優勢
1.極致低功耗,超長續航保障
-典型待機功耗僅0.9μA,遠低于行業常規水平
-寬電壓適配:主/備份電源電壓范圍1.2V~5.5V、接口電壓范圍1.6V~5.5V
解決痛點:掃地機器人長期待機、定時喚醒場景下,額外功耗會壓縮主電池續航,頻繁回充會影響用戶體驗。YSN8130可高效適配掃地機器人主電池與備用供電方案,在長期待機與定時喚醒場景下幾乎不額外耗電,有效提升整機續航。
2.高精度計時,長期穩定可靠
-常溫頻率精度(25℃)僅為5±23PPM
-數字校準:支持最大±195ppm的數字時鐘偏移校準,可補償晶振初始偏差
解決痛點:掃地機器人的定時清掃、預約任務若走時偏差,會導致清潔時間錯亂,影響用戶生活節奏。YSN8130高精度計時與寬溫穩定特性,確保掃地機器人長期使用走時精準、不漂移,滿足家庭全天候自動化清潔場景。
3.高集成小體積,簡化設計降成本
-內置32.768kHz晶振,無需外部晶振,簡化外圍設計
-尺寸僅3.2×2.5×1.0mm,節省PCB空間,適配輕薄化、緊湊型設備
-內置4字節用戶RAM,存儲少量關鍵數據
解決痛點:掃地機器人機身緊湊,PCB空間有限,復雜外圍電路會增加設計難度與物料成本。YSN8130內置32.768kHz晶振,無需外圍元器件,3225超小封裝可輕松嵌入緊湊機身,大幅簡化電路、降低BOM成本,助力產品輕薄化設計。
4.雙電源自動切換,掉電不掉時
-雙電源切換(備用電源):支持主電源VDD與備份電源VBAT的自動無縫切換,掉電后自動切換到電池供電維持時鐘運行
-低電壓檢測(VL檢測):支持VDD主電源低電壓檢測、VBAT備份電池低電壓檢測,可輸出狀態標志位
-多中斷源:支持鬧鐘、定時器、時間更新等多種中斷觸發,適配低功耗喚醒需求
解決痛點:掃地機器人更換電池、意外斷電時,時鐘數據易丟失,需重新設置時間與預約任務,操作繁瑣。YSN8130具有雙電源無縫自動切換與掉電保持功能,讓掃地機器人在關機、斷電、回充過程中時鐘持續運行不丟失。
5.功能豐富,一站式滿足場景需求
-完整日歷:支持年(2000-2099)、月、日、時、分、秒的BCD格式計時,自動完成閏年校正
-靈活鬧鐘:支持每日/每周鬧鐘,配合中斷實現定時喚醒
-可編程定時器:支持多檔位計數時鐘,可實現244us到小時級的定時中斷
-多頻率輸出:32.768kHz/1024Hz/1Hz三檔可選
-充電管理:支持可充電備份電池的充電控制,可配置充電截止電壓
解決痛點:掃地機器人需實現定時喚醒、分區清掃、工作時序管理等功能,YSN8130功能豐富、開發便捷,可實現定時啟動、電量預警、工作時序管理等功能,提升掃地機器人的智能化水平。
掃地機器人對定時清掃、低功耗待機、掉電記憶、結構緊湊有著嚴苛要求,YSN8130系列RTC憑借全方位性能優勢,完美適配掃地機器人的設計需求。
-
