項目需求洞察

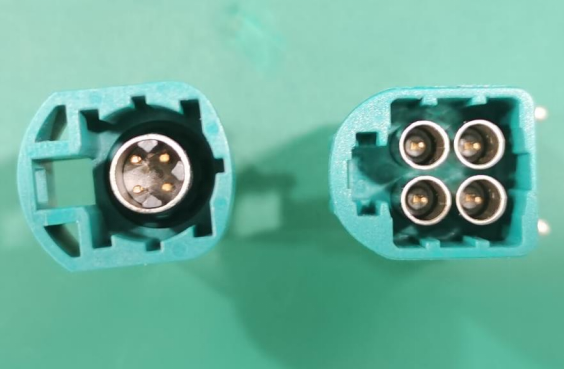

在汽車制造業中，車載插座的尺寸精度是確保其性能穩定的關鍵因素。如何利用3D線激光輪廓傳感器技術，滿足對針腳到圓環高度等五個關鍵尺寸的精確檢測需求。

方案難點分析

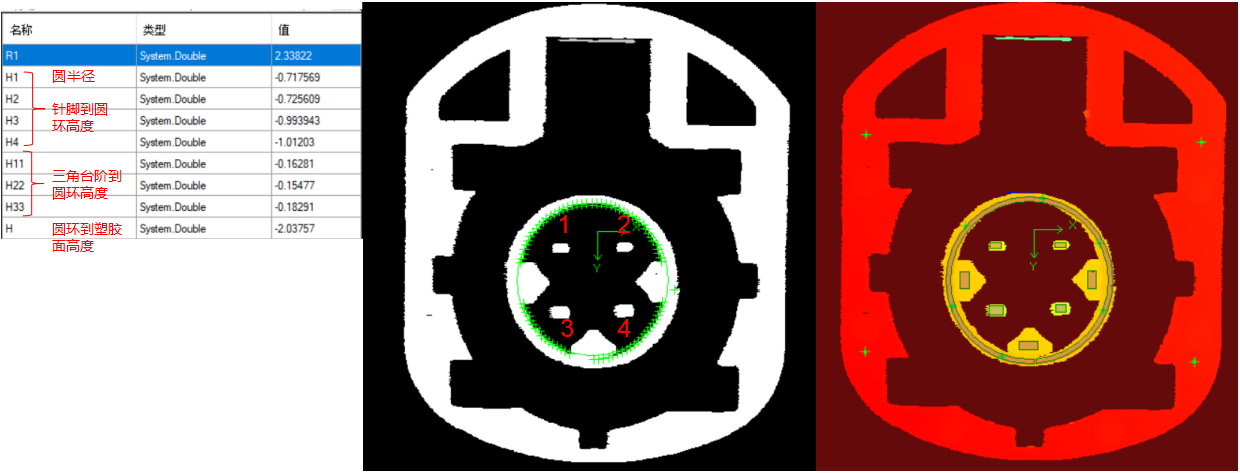

1.復雜結構掃描挑戰：三角臺階與圓環的組合結構導致局部遮擋，需優化激光入射角度以減少陰影區域，并通過多視角掃描補償盲區。

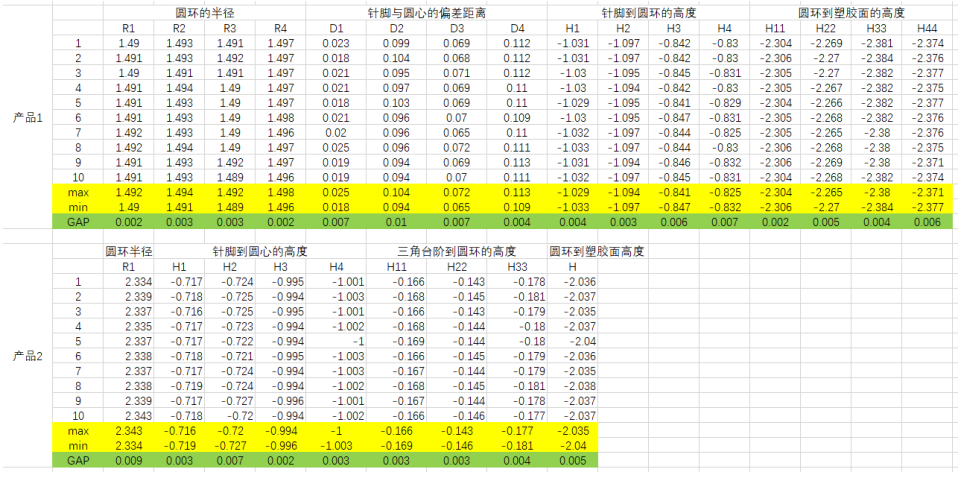

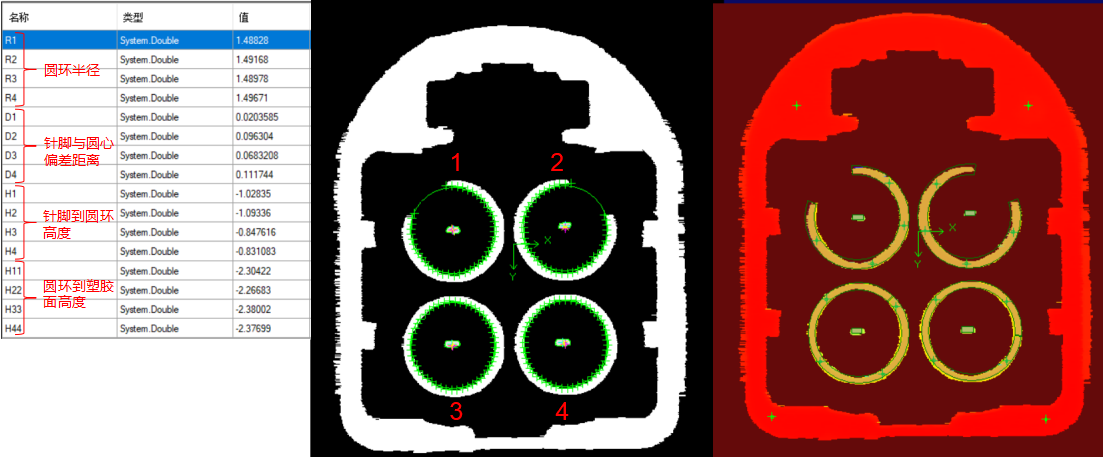

2.微小偏差檢測：針腳與圓環的圓心偏差距離需達到微米級精度，對傳感器分辨率與算法處理能力提出極高要求。

3.環境適應性：產線環境可能存在振動、溫度波動等干擾因素，需通過硬件隔離與軟件補償確保測量穩定性。

方案技術詳解

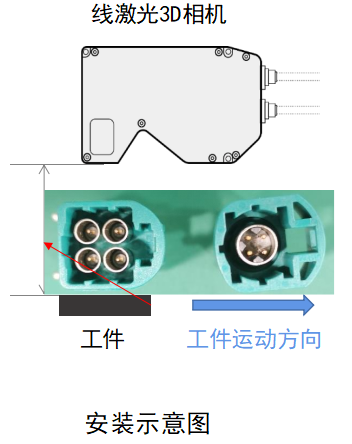

• 靜態相機與動態產品配合：實驗室測試中，相機保持靜止，車載插座以25mm/s的速度移動，實現高效、穩定的動態掃描。
• 掃描速度優化：25mm/s的掃描速度是在多次試驗與優化后確定的，既保證了數據的豐富性，又避免了掃描過程中的圖像模糊問題。
• 盲區最小化設計：通過精心設計的產品擺放方案，結合傳感器視角，有效減少了測量盲區，確保所有關鍵尺寸均在有效檢測范圍內。
• 穩定性控制措施：對測試機臺進行了嚴格的穩定性評估與改進，確保在高度方向上的數據波動最小化，提高檢測精度。

方案優勢總結

• 無損檢測技術：非接觸式測量方式避免了傳統方法可能帶來的物理?yè)p傷，保護了車載插座的外觀與功能完整性，特別適合對表面質量敏感的應用場景。

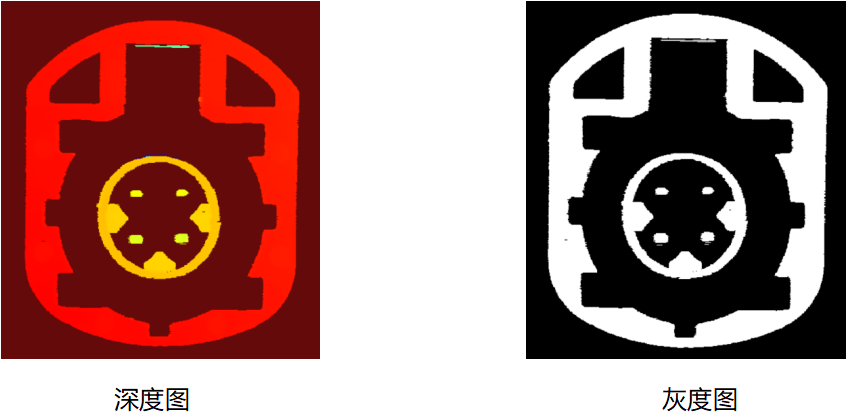

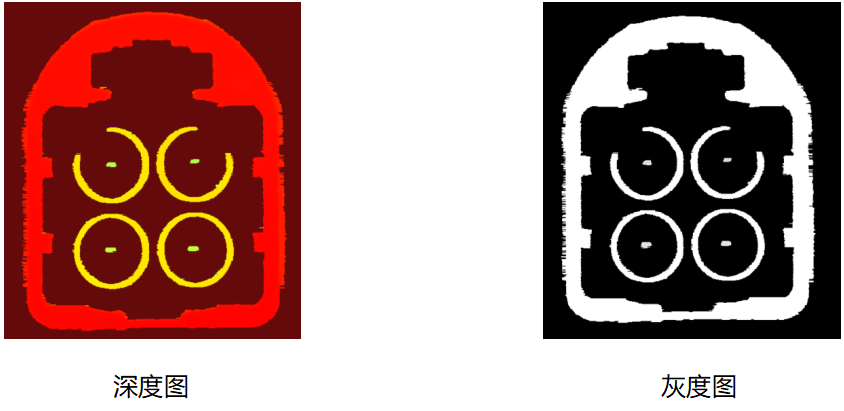

• 高密度激光采樣：1024個激光點的密集采樣提供了極高的檢測分辨率，能夠精準捕捉尺寸變化，滿足高精度檢測需求，為產品質量控制提供堅實的數據支持。
• 全方位技術服務：提供從方案設計到現場實施的全鏈條技術服務，包括快速響應的現場支持，確保檢測項目順利推進，及時解決檢測過程中遇到的問題。
