電流體動力噴射打印與傳統噴墨技術最大的區別在于驅動方式。傳統噴墨依靠熱泡或壓電元件將液滴“推”出噴嘴，而電流體打印則利用電場力將墨水從噴嘴處“拉”出來——在噴嘴與基板之間施加高電壓，噴嘴末端的墨液在電場作用下形成“泰勒錐”，當電場力突破表面張力，極細的射流便從錐尖噴射而出。

然而，要構建足以驅動泰勒錐形成的強電場，高壓放大器不可或缺。信號發生器輸出的毫伏級信號遠不足以在噴針與基板之間建立有效電場。高壓放大器將這些微弱信號放大至數百甚至數千伏，為電流體打印注入強勁的“電場動力”。

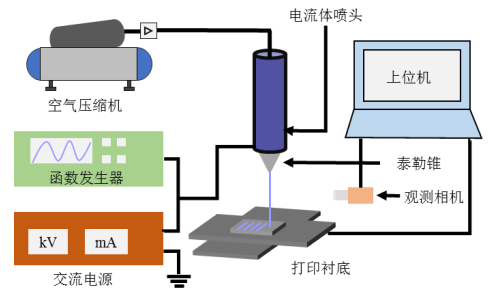

圖：電流體噴射打印平臺示意圖

從絕緣襯底到曲面共形：高壓放大器驅動的技術突破

1.絕緣襯底打?。浩平怆姾煞e累的“阿克琉斯之踵”

在絕緣襯底或柔性基底上打印微結構，是柔性電子、可穿戴設備制造的關鍵。然而，絕緣表面無法導電，打印過程中墨液攜帶的殘余電荷無法釋放，會在襯底表面不斷積累。這些與錐射流液面同極性的電荷產生庫倫排斥力，嚴重時會導致打印中斷、射流鞭動甚至噴頭堵塞。

解決方案在于交變電場供電模塊。研究者將函數發生器與高壓放大器組合，為打印提供正負交變的交流電場。這種策略使電荷在正負半周交替中和，有效抑制了電荷積累效應。基于此技術，研究者成功搭建了絕緣襯底電流體噴射打印平臺，實現了在厚度超過3mm的絕緣材料上穩定制備微結構圖案。

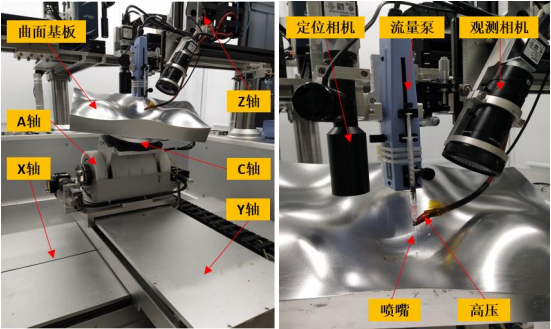

圖：五軸電流體共形噴印實驗平臺

2.五軸共形噴?。呵骐娮拥摹皫缀握鞣?/p>

曲面電子是下一代智能蒙皮、共形天線的核心技術，但曲面基板帶來的非均勻電場一直是電流體打印的“攔路虎”。當基板傾斜時，電場線不再垂直于基板表面，側向電場分量會將射流“拉”偏，導致落點偏移、場強變化，嚴重影響打印精度。

五軸電流體共形噴印技術應運而生。研究者將雙轉臺五軸聯動平臺與電流體打印相結合，通過兩個旋轉軸使噴嘴始終與曲面基板的法線方向重合。當噴嘴與電場線始終保持平行時，側向電場干擾被消除，射流穩定垂直噴射。在這一系統中，高壓放大器與函數發生器構成的電壓模塊，通過SCPI程控指令實現波形的靈活配置，為不同曲面工況提供精確的電場驅動。

國產力量：從核心部件到系統集成

在上述前沿應用中，國產高壓放大器正扮演著日益關鍵的角色。西安安泰電子的ATA-7000系列高壓放大器，以40kVp-p最大輸出電壓、DC~100kHz帶寬和四象限輸出能力，成為電流體打印研究的核心驅動設備。

圖：ATA-7000系列高壓放大器指標參數

從絕緣基底上的微米電極，到曲面蒙皮上的共形電路；從細胞支架的生物打印，到柔性屏幕的像素修復——每一次泰勒錐的精準噴射，都始于高壓放大器那一次磅礴而精密的電場注入。它讓無形的電場力化作精準沉積的微納結構，為先進制造打開了前所未有的可能性。
