圖1. (a)THz 單模QCL(QCL1)與光頻梳QCL(QCL2)之間的光學互注入鎖定實驗裝置示意圖圖。(b)未鎖定狀態與鎖定狀態的頻譜示意圖(左：THz波段，右：射頻波段)。

近日，中國科學院上海微系統與信息技術研究所黎華研究員團隊在太赫茲(THz)量子級聯激光器(QCL)光注入鎖定領域取得重要進展。該研究提出了一種THz單模QCL與光頻梳QCL之間的光學互注入(MOI)鎖定方案，在無需外部鎖定硬件(如鎖相環、微波注入裝置)的條件下，僅通過光學耦合即可實現頻率同步。實驗結果表明，當調節兩個QCL之間的頻率失諧時，可以清晰觀察到MOI鎖定現象，且在不同的主從激光配置上表現出明顯的不對稱性：當單模QCL作為主激光器時，光頻梳受到擾動，如重復頻率偏移、線寬展寬及鎖定，最大鎖定帶寬約為30 MHz;而當光頻梳QCL作為主激光器時，不穩定區域被抑制，鎖定帶寬顯著擴展至94 MHz。在鎖定范圍內，重復頻率的相位噪聲和阿倫方差顯著改善，表明光頻梳的穩定性提高。這一緊湊的MOI鎖定方案為芯片級THz光頻梳的穩定、光頻分應用奠定了基礎。該成果于2026年3月10日以“Mutual optical injection locking dynamics between a terahertz single-mode laser and a frequency comb laser”為題在線發表在《APL Photonics》期刊，并被遴選為Featured Article。

研究團隊率先在實驗上實現了THz波段單模QCL與光頻梳QCL的光學互注入鎖定。兩個QCL 來自同一晶圓，通過面對面安裝在 Y 型冷指上實現雙向光學耦合(圖1a)。實驗中，單模 QCL 與光頻梳 QCL 的狀態通過調節電流偏置得到，可以控制兩臺激光器的頻率差，實現從未鎖定狀態(圖1b)至鎖定(圖1c)狀態的改變。未鎖定狀態下，兩個QCL之間弱耦合，單模 QCL與光頻梳的梳齒發生拍頻，產生一系列射頻信號。MOI 鎖定狀態表示單模 QCL 與最靠近光頻梳的梳齒對齊，fbn信號消失，僅保留穩定的模間拍頻信號(frep及其諧波)，鎖定帶寬由Δflock表示。

圖 2 展示了當單模 QCL作為主激光器時，MOI的動態演化過程。系統經歷四個不同狀態：遠失諧狀態下(I區域)，兩個QCL發生耦合，單模與光頻梳的梳齒拍頻得到下轉換的拍頻信號fbn(見圖2a-c)，此時光頻梳為自由運行狀態，表現為在一定范圍內波動(見圖2d);頻率牽引狀態(II區域)，光耦合導致頻率偏移并產生許多邊帶;MOI 鎖定狀態(III區域)，單模激光與光頻梳最近的梳齒同步，拍頻信號fbn消失，僅剩重復頻率及其諧波，鎖定帶寬約 30 MHz，并伴隨重復頻率線寬顯著收窄;重頻展寬狀態(IV區域)，鎖定消失，重復頻率發生展寬(20 MHz)，呈現劇烈抖動。圖2(e) 清楚展示了對應于圖2(b)中五角星位置的四個典型狀態下的頻譜特征。

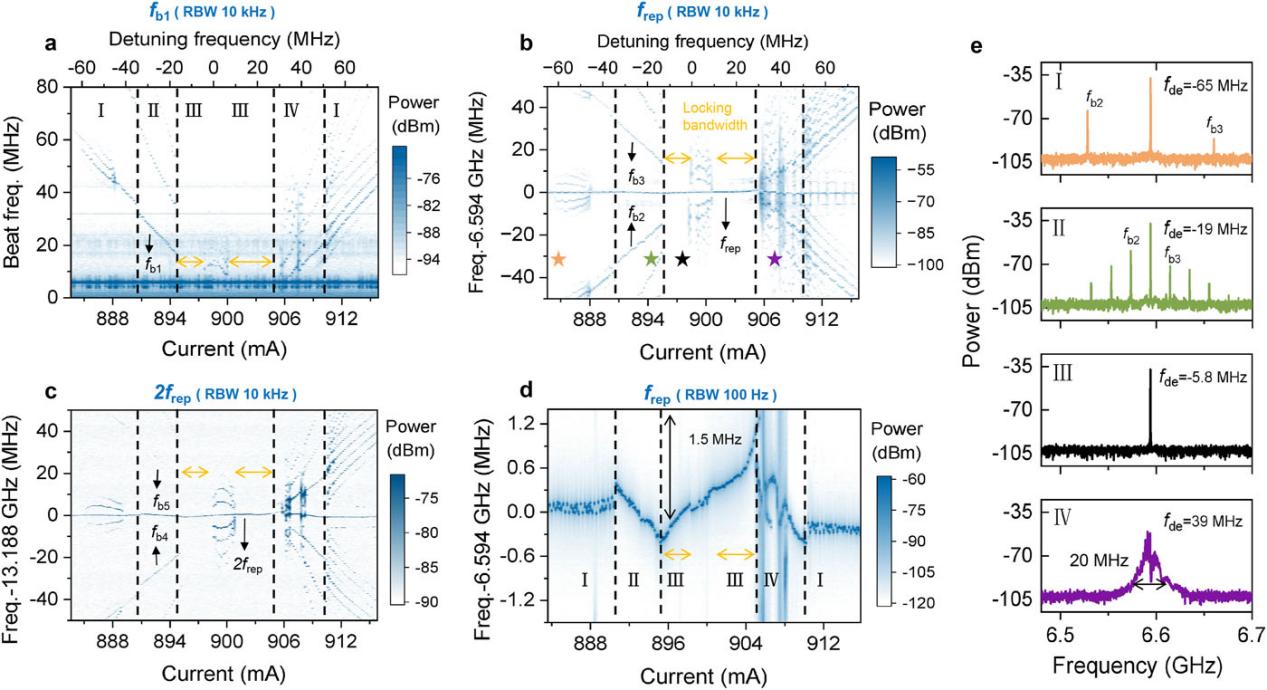

圖2. 單模THz QCL與光頻梳THz QCL之間的光學互注入實驗測量結果(以單模QCL為主激光器)。(a)–(c) 調節主激光器 QCL1 的電流，拍頻信號 ?fb1、重復頻率 frep及二次諧波 2frep附近頻譜的演化，具體顯示了自由運行、頻率牽引、鎖定和重頻展寬四個狀態。 (d) 高分辨率 frep頻譜隨主激光器 QCL1 電流的變化。(e) 對應于圖中五角星位置的四個典型狀態下的射頻頻譜。

相關研究成果發表在《應用物理快報-光子學》(APL Photonics)上。研究工作得到國家自然科學基金委員會、科學技術部、中國科學院的支持。
